Commutateur industriel de PoE de bt de port du gigabit 6-Commutateur PoE industriel

Commutateur industriel de PoE de bt de port du gigabit 6

Modèle： ONV-IPS33064PFG-bt

Commutateur industriel Unmanaged du bt PoE avec les ports RJ45 de 5*10/100/1000M et le port de fibre de SFP de liaison montante de 1*1000M. Le port 1-4 peut prendre en charge la norme IEEE 802.3 af/at/bt PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC (connexion du terminal Phoenix) et le montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique

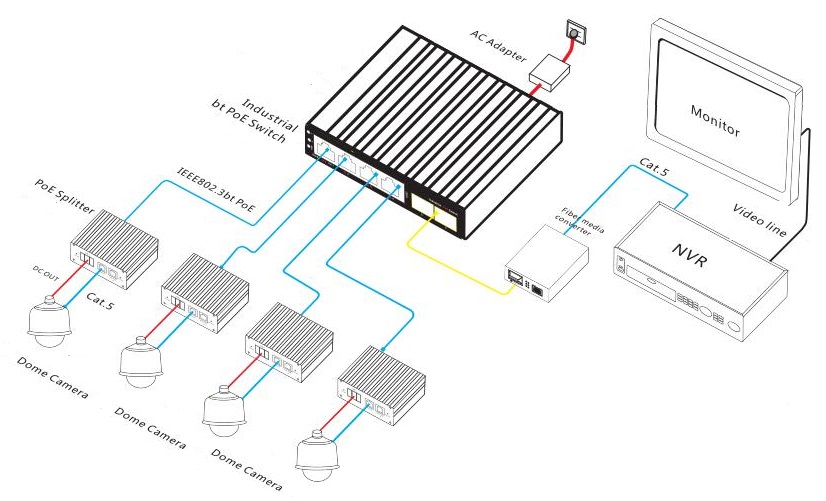

Application
Documents
Produits connexes

APERÇU

LeONV-IPS33064PFG-Bt est unGigabitIndustrielBt PoEFibreCommutateurDéveloppé indépendamment par ONV. Il a510/100/1000MAdaptatifPorts RJ45 et1* 1000MLiaison montanteSFPFibrePort. Port 1-4 peut soutenirNorme d'IEEE 802.3 af/at/bt PoE etLeLa puissance de sortie de PoE de simple-port est 90W.En tant que dispositif d'alimentation PoE, il peut détecter et reconnaître automatiquement l'équipement de réception de puissance qui répond à la norme et fournir de l'énergie via le câble réseau. Il fournit des terminaux stables et sûrs pour les dômes de réseau PTZ, les AP sans fil haute puissance, les haut-parleurs multimédias réseau haute puissance et l'éclairage PoE haute puissance via un câble réseau pour répondre à l'environnement réseau nécessitant une alimentation PoE haute densité. Il convient au transport intelligent, au transit ferroviaire, au courant électrique, à l'exploitation, à la métallurgie, à l'énergie verte, et aux scènes industrielles telles que la construction pour installer un réseau de communication rentable et stable. Mode non géré, plug and play, pas de configuration, facile à utiliser.

CARACTÉRISTIQUE

GigabitAccès

◇L'expédition non bloquante de fil-vitesse de soutien.

◇Appui duplex basé sur IEEE802.3x et semi-duplex basé dessusBAckpressure.

◇Soutien GIgabitRJ45PortS et fibre de SFPCombinaison de port, connexion ultra-rapide de haut-largeur de bande, pour répondre aux besoins de mise en réseau de divers scénarios.

Alimentation d'énergie intelligente de PoE

◇Les ports RJ45 4*10/100/1000Base-T peuvent prendre en charge l'alimentation PoE bt, répondant à la demande d'alimentation PoE super haute puissance dans divers scénarios.

◇Le système prioritaire pour le port PoE alimentera d'abord le port de niveau de priorité élevée lorsque le budget d'alimentation est insuffisant et évitera le surmenage de l'appareil.

◇Le PoE de puissance de sortie à port unique maximum est 90W de compatibilité ascendante IEEE802.3 af/at norme d'alimentation d'énergie de PoE identifie automatiquement des dispositifs de PoE pour l'alimentation d'énergie sans endommager des dispositifs de non-PoE.

Stable et fiable

◇CCC, CE, FCC, RoHS.

◇Le panneau convivial peut montrer l'état de dispositif par l'indicateur de LED de PWR,Link/Act et PoE.

◇Faible consommation d'énergie,AAlliage de luminumLogement,EtExcellente dissipation thermique pour assurer un fonctionnement stable du commutateur.

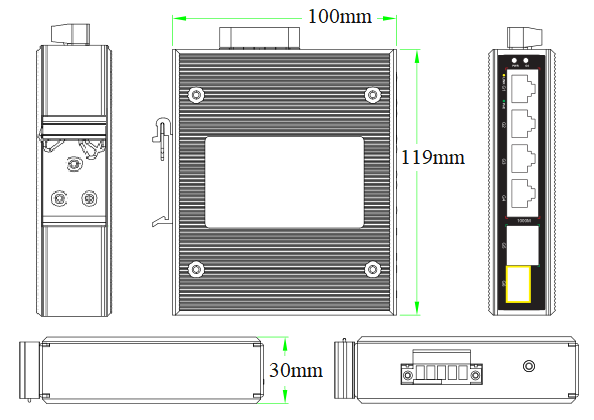

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation électrique recommandée
ONV-IPS33064PFG-bt	Commutateur industriel Unmanaged du bt PoE avec les ports RJ45 de 510/100/1000M et le port de fibre de SFP de liaison montante de 11000M. Le port 1-4 peut prendre en charge la norme IEEE 802.3 af/at/bt PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC (connexion du terminal Phoenix) et le montage sur rail DIN.	240W
Remarque:Le module optique et l'alimentation ne sont pas inclus et doivent être achetés.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur PoE Gigabit industriel à 6 ports	1	Set
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
1.25GOPtiqueModule	2630-G	IndustrielModule optique de SFP, 1.25G multi-Mode double fibre 850nm, distance de transmission: 550m, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	Référence: 2632-G	IndustrielLe module optique de SFP, 1.25G choisissent-Mode double fibre 1310nm, distance de transmission: 20km, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	Référence: 2612-T-G	IndustrielModule optique de SFP, fibre 1.25G simple monomode TX1310nm/RX1550nm, distance de transmission: 20km, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	Référence: 2613-R-G	IndustrielModule optique de SFP, 1.25G fibre simple monomode TX1550nm/RX1310nm, distance de transmission: 20km, interface LC, prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2612-T-SC-G	IndustrielModule optique de SFP, fibre 1.25G simple monomode TX1310nm/RX1550nm, distance de transmission: 20km,SC interface, prend en charge la fonction DDM et le branchement à chaud.	PC
	Référence: 2613-R-SC-G	IndustrielModule optique de SFP, 1.25G fibre simple monomode TX1550nm/RX1310nm, distance de transmission: 20km,SC interface, prend en charge la fonction DDM et le branchement à chaud.	PC
PuissanceModule	2633	Le module optique de 1.25G SFP transfère au port RJ45 de 10/100/1000M.	PC

POWER FOURNITURE

Produit

Modèle

Description

Unité

Alimentation d'énergie industrielle de rail de 240W DIN

GWS-DP240-48

Rail DIN 240W unique ensemble d'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60Hz, 3.0A

Tension de sortie: DC48V, 5.0A

Température de fonctionnement: -40 ℃ à + 70 ℃

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS33064PFG-BT
Caractéristiques de l'interface
Port fixe	Port de fibre de SFP de liaison montante de 11000M (données) 110/100/1000M port de la liaison montante RJ45 (données) 4*10/100/1000M bt PoE ports (données/puissance) 2 set V, port d'alimentation CC V-redondant (terminal industriel Phoenix 5P)
Port Ethernet	Le port 1-4 peut soutenir l'auto-détection de 10/100/1000Base-T, plein/auto-adaptation semi-duplex de MDI/ MDI-X
Transmission à paire torsadée	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres)
Port de fibre optique	Le défaut aucun incluent le module optique (unimodal facultatif/à plusieurs modes de fonctionnement, fibre simple/double module optique de fibre. LC)
Câble optique/Distance	Multi-mode: 850nm/ 0-550m, monomode: 1310nm/ 0-40km, 1550nm/ 0-120km.
Paramètre de puce
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3u 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Mode de transmission	Stocker et avancer (pleine vitesse de fil)
Capacité de commutation	12Gbps (non bloquant)
Expédition Taux @ 64 octet	8,93 Mpps
MAC	2K
Mémoire tampon	2M
Cadre Jumbo	9.2K
LED Indicateur	Puissance: PWR (vert), Réseau: Lien (jaune), PoE: PoE (vert)
PoE & Alimentation électrique
POEPort	Port 1-4
Pin d'alimentation d'énergie	1/2( ) 3/6(-) 4/5( ) 7/8(-)
Puissance maximum par port	90W, IEEE 802.3 af/at/bt
Consommation de puissance	Veille <6W, pleine charge af<60W, à <120W, bt<240W
Tension d'entrée/interface	DC48-57V, 5Terminal industriel de P Phoenix, protection anti-inverse de soutien.
Alimentation électrique	Non, alimentation d'énergie 48V/240W industrielle facultative
Paramètre physique
Temp/humidité d'opération	-40 ~ + 80 °C, 5% ~ 90% RH non condensant
Temp/humidité de stockage	-40 ~ + 85 °C, 5% ~ 95% RH non condensant
Dimension(L * W * H)	11910030mm
Poids net/brut	0,4 kg/0,5 kg
Installation	Bureau, rail DIN de 35mm
Certification et garantie
Protection contre la foudre	IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz)
