Commutateur industriel géré Gigabit 6 ports L2 bt PoE-Commutateur PoE industriel

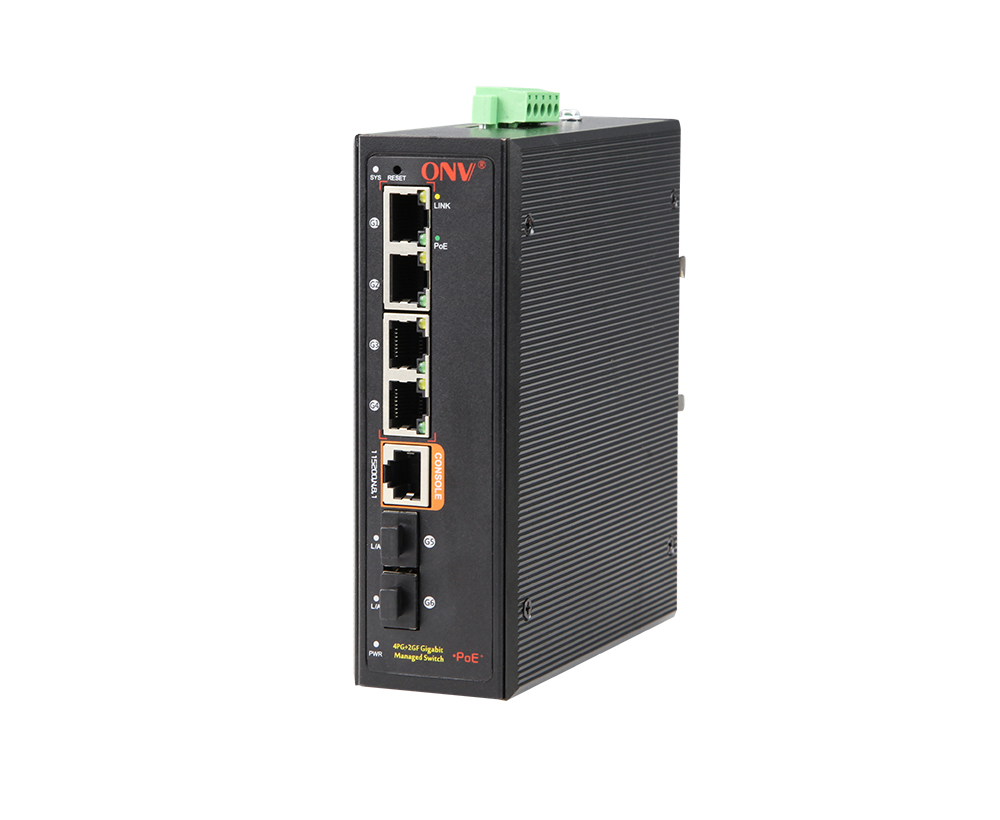

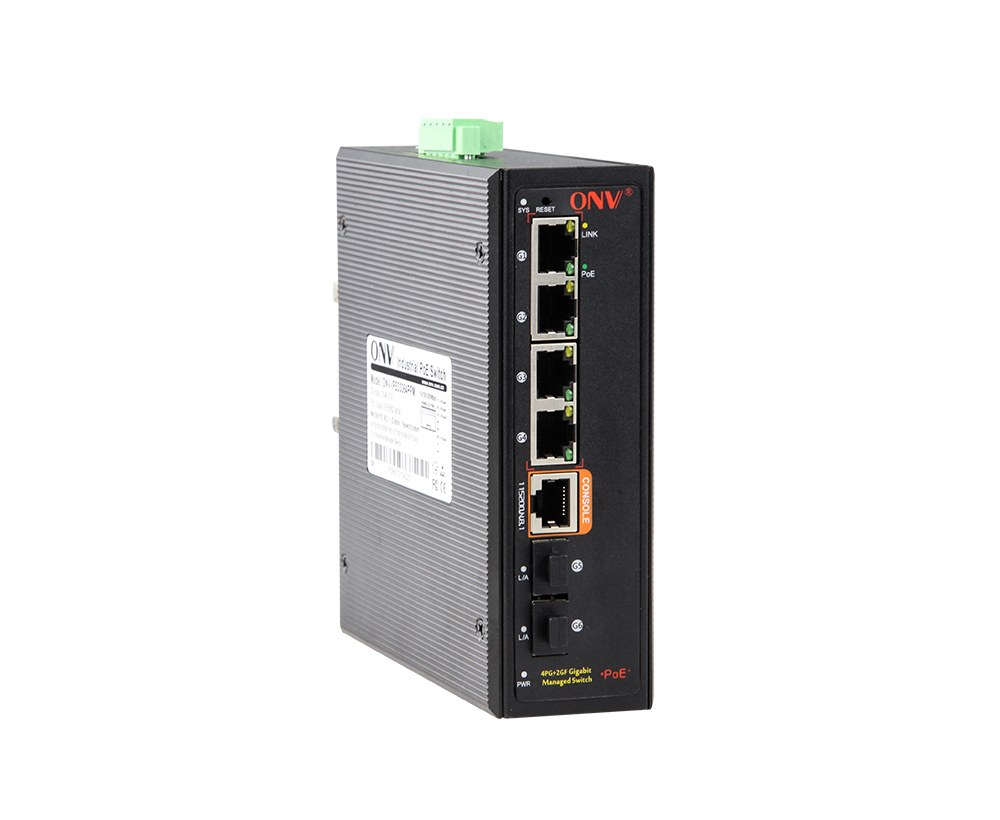

Commutateur industriel géré Gigabit 6 ports L2 bt PoE

Modèle： ONV-IPS33064PFM-bt

L2 a contrôlé le commutateur industriel de PoE de bt avec les ports RJ45 de 4*10/100/1000M et les ports de fibre de SFP de liaison montante de 2*100/1000M. Le port 1-4 peut prendre en charge la norme IEEE 802.3 af/at/bt PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC (connexion du terminal Phoenix) et le montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique

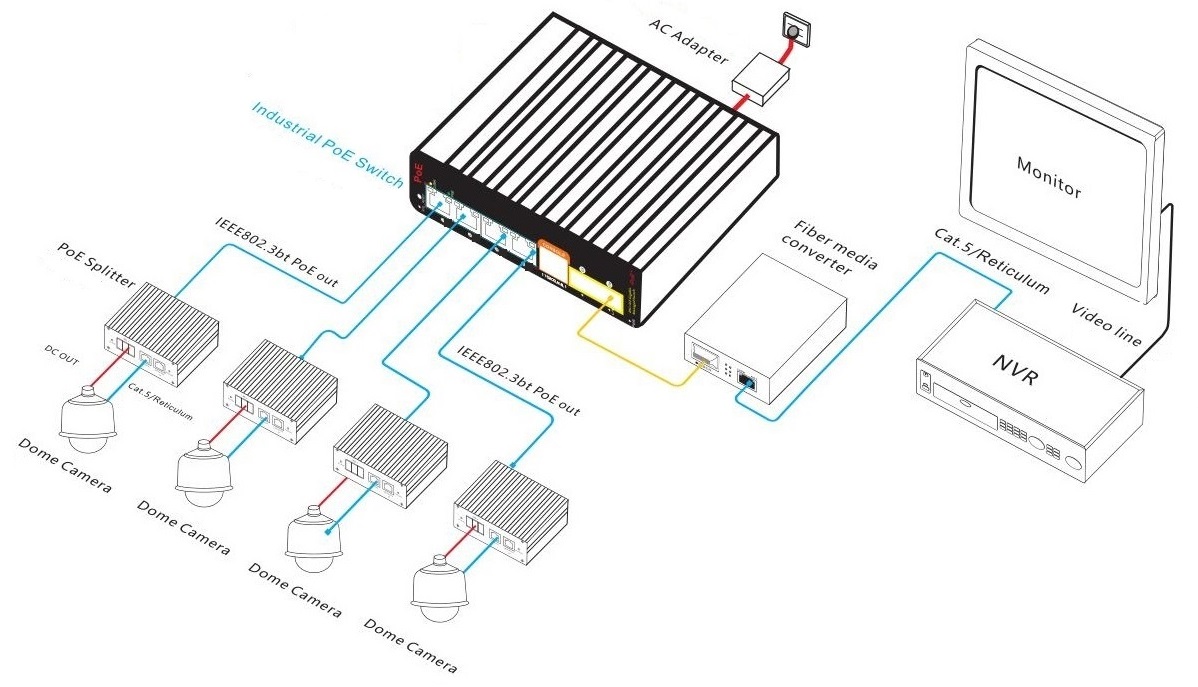

Application
Documents
Produits connexes

APERÇU

Le ONV-IPS33064PFM-bt est un commutateur Bt PoE industriel géré par Gigabit développé indépendamment par ONV. Il dispose de ports RJ45 adaptatifs 4*10/100/1000M et de ports fibre SFP de liaison montante 2*100/1000M. Le port 1-4 peut prendre en charge la norme PoE ieEE 802.3 af/at/bt et la puissance de sortie PoE à port unique est de 90W. En tant que dispositif d'alimentation PoE, il peut détecter et reconnaître automatiquement l'équipement de réception d'énergie qui répond à la norme et l'alimentation via le câble réseau. Il fournit des terminaux stables et sûrs pour les dômes de réseau PTZ, AP sans fil haute puissance, haut-parleurs multimédias réseau haute puissance, et un éclairage PoE haute puissance via un câble réseau pour répondre à l'environnement réseau qui nécessite une alimentation PoE haute densité. Il convient au transport intelligent, au transport ferroviaire, à l'énergie électrique, aux mines, à la métallurgie, à l'énergie verte et aux scènes industrielles telles que la construction pour mettre en place un réseau de communication rentable et stable.

Le ONV-IPS33064PFM-bt dispose d'une fonction de gestion de réseau L2, prend en charge la gestion IPV4/ IPV6, le transfert d'itinéraire statique, le mécanisme de protection de sécurité, la politique ACL/QoS et le VLAN, et est facile à gérer et à entretenir. Prend en charge plusieurs protocoles de redondance réseau STP/RSTP/MSTP(<50ms) et (ITU-T G.8032) ERPS(<20ms) pour améliorer la sauvegarde des liaisons et la fiabilité du réseau. Lorsqu'un réseau à sens unique échoue, la communication peut être rapidement rétablie pour assurer une communication importante et ininterrompue pour les applications. Selon les exigences réelles de l'application, vous pouvez configurer plusieurs services d'application tels que la gestion de l'alimentation PoE, le contrôle du trafic portuaire, la division VLAN et SNMP via le mode de gestion du réseau Web.

CARACTÉRISTIQUE

Accès Gigabit

Prend en charge la transmission de vitesse de fil sans blocage.

Prend en charge le duplex intégral basé sur IEEE 802.3x et le semi-duplex basé sur la contre-pression.

Prend en charge la combinaison de ports Gigabit RJ45 et de ports fibre SFP, qui permet aux utilisateurs de créer un réseau de manière flexible pour répondre aux besoins de divers scénarios.

Alimentation intelligente PoE

Réglez sur l'interface de gestion du réseau Web pour contrôler l'alimentation du port PoE en fonction de la période définie par l'utilisateur.

Conformez-vous à la norme PoE IEEE 802.3 af/at/bt, identifiez automatiquement les périphériques PoE pour l'alimentation et n'endommagez pas les périphériques non PoE.

Système prioritaire pour le port PoE, il fournira d'abord l'alimentation au port de niveau de priorité élevée lorsque le budget d'alimentation est insuffisant et évite le surmenage de l'appareil.

Les ports RJ45 4*10/100/1000Base-T peuvent prendre en charge l'alimentation BT PoE, répondant à la demande d'alimentation PoE super haute puissance dans divers scénarios.

Forte capacité de traitement des entreprises

IEEE802.1Q VLAN, division VLAN flexible, VLAN vocal et configuration QinQ.

Le protocole d'arbre couvrant Ring Network STP/RSTP/MSTP élimine les boucles de couche 2 et réalise une sauvegarde de liaison.

QoS, basé sur les ports, basé sur 802.1P et basé sur DSCP trois modes de priorité et quatre algorithmes de planification de file d'attente: Equ, SP, WRR et SP WRR.

ACL pour filtrer les paquets de données en configurant les opérations de traitement des règles correspondantes et les autorisations de temps, et fournit des politiques de contrôle d'accès de sécurité flexibles.

L'agrégation statique et l'agrégation dynamique augmentent efficacement la bande passante de liaison, permettent un équilibrage de charge et une sauvegarde de liaison, et améliorent la fiabilité de la liaison.

Prend en charge le protocole de multidiffusion IGMP V1/V2 et IGMP Snooping pour répondre aux besoins de la vidéosurveillance multi-terminaux haute définition et de l'accès aux vidéoconférences.

Sécurité

Isolement des ports et contrôle des tempêtes.

Prend en charge la fonction de liaison de combinaison flexible quadruple du port MAC IP VLAN.

Prend en charge l'authentification 802.1X pour fournir des fonctions d'authentification pour les ordinateurs LAN et contrôler le statut d'autorisation des ports contrôlés en fonction des résultats d'authentification.

Stable et fiable

CCC, CE, FCC, RoHS.

Le panneau convivial peut afficher l'état de l'appareil via l'indicateur LED de PWR, SYS, Link et PoE.

Consommation de puissance faible, boîtier en alliage d'aluminium et excellente dissipation thermique pour assurer un fonctionnement stable de l'interrupteur.

Gestion facile des opérations et des opérations

Surveillance du processeur, surveillance de la mémoire, détection Ping et détection des câbles.

HTTPS, SSLV3, SSH V1/V2 et d'autres méthodes de cryptage rendent la gestion plus sécurisée.

RMON, les journaux système et les statistiques du trafic portuaire facilitent l'optimisation et la transformation du réseau.

LLDP facilite le système de gestion de réseau pour interroger et déterminer l'état de communication du lien.

Gestion du réseau Web, CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet et d'autres méthodes de gestion et de maintenance diversifiées.

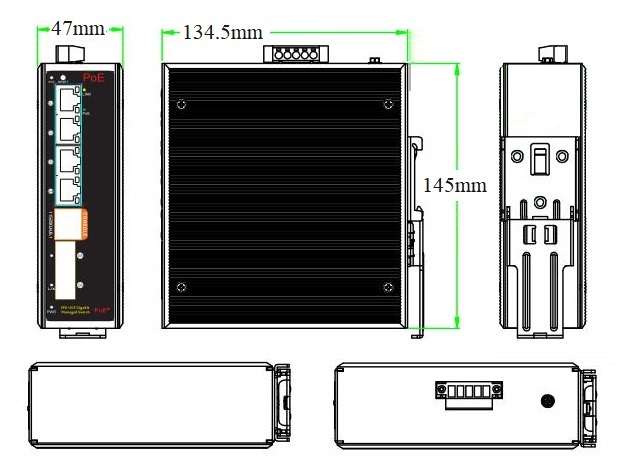

DIMENSION

COMMANDE DES INFORMATIONS

Modèle	Description	Alimentation électrique recommandée
ONV-IPS33064PFM-bt	Commutateur bt PoE industriel géré par L2 avec ports RJ45 410/100/1000M et ports fibre SFP de liaison montante 2100/1000M. Le port 1-4 peut prendre en charge la norme IEEE 802.3 af/at/bt PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC (connexion du terminal Phoenix) et un montage sur rail DIN.	240W
Remarque:Le module optique et l'alimentation ne sont pas inclus et doivent être achetés.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	6-portGBt industriel géré par igabitInterrupteur PoE	1	SEt
	Adaptateur RJ45-DB9CCapable	1	PC
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
Module optique 1.25G	2630-G	Module optique industriel SFP, double fibre multimode 1.25G 850nm, distance de transmission: 550m, interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2632-G	Module optique SFP industriel, double fibre monomode 1.25G 1310nm, distance de transmission: 20km, interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2612-T-G	Module optique SFP industriel, fibre unique monomode 1.25G TX1310nm/ RX1550nm, distance de transmission: 20km, interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2613-R-G	Module optique SFP industriel, fibre unique monomode 1.25G TX1550nm/ RX1310nm, distance de transmission: 20km, interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	Référence: 2612-T-G-SC	Module optique industriel de SFP, 1.25G fibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de Sc. Fonction de soutien DDM et branchement chaud.	PC
	2613-G-G-SC, États-Unis	Module optique industriel de SFP, fibre 1.25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de Sc. Fonction de soutien DDM et branchement chaud.	PC

POWER FOURNITURE

Produit

Modèle

Description

Unité

Alimentation d'énergie industrielle de rail de 240W DIN

GWS-DP240-48

Rail DIN 240W ensemble unique d'alimentation de sortie

Tension d'entrée: AC100V-240V 50-60Hz, 3.0A

Tension de sortie: DC48V, 5.0A

Température d'opération: -40 ℃ à + 70 ℃

PRODUIT CONNEXES

Modèle	Description
ONV-IPS31004PF-bt	Commutateur Bt PoE industriel non géré avec 410/100M RJ45 ports et 1155M fibre montante SC port. Le port 1-4 peut prendre en charge la norme IEEE 802.3 af/at/bt PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC (connexion du terminal Phoenix) et un montage sur rail DIN.
ONV-IPS31064P-bt	Commutateur BT PoE industriel non géré avec 6*10/100M RJ45ports. Le port 1-4 peut prendre en charge la norme IEEE 802.3 af/at/bt PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC (connexion du terminal Phoenix) et un montage sur rail DIN.
ONV-IPS33064P-bt	Commutateur BT PoE industriel non géré avec 6*10/100/1000M RJ45ports. Le port 1-4 peut prendre en charge la norme IEEE 802.3 af/at/bt PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC (connexion du terminal Phoenix) et un montage sur rail DIN.
ONV-IPS33064PF-bt	Commutateur Bt PoE industriel non géré avec 410/100/1000M RJ45 ports et 21000M ports fibre SFP de liaison montante. Le port 1-4 peut prendre en charge la norme IEEE 802.3 af/at/bt PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC (connexion du terminal Phoenix) et un montage sur rail DIN.
ONV-IPS33064PFG-bt	Commutateur bt PoE industriel non géré avec ports RJ45 510/100/1000M et port fibre SFP de liaison montante 11000M. Le port 1-4 peut prendre en charge la norme IEEE 802.3 af/at/bt PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC (connexion du terminal Phoenix) et un montage sur rail DIN.
ONV-IPS33108PFM-bt	Commutateur Bt PoE industriel géré par L2 avec ports RJ45 810/100/1000M et ports fibre SFP de liaison montante 21000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at/bt PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC (connexion du terminal Phoenix) et un montage sur rail DIN.
ONV-IPS57128PFM-bt	Commutateur de fibre BT PoE industriel géré par L2 avec ports RJ45 810/100/1000/2500M et ports fibre SFP + 41/10G de liaison montante. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at/bt PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC (connexion du terminal Phoenix) et un montage sur rail DIN.

TECHNICAL SPECIFICATION

Model	ONV-IPS33064PFM-bt
Interface Characteristics
Fixed Port	1RS232 Console port (115200,N,8,1) 2100/1000M uplink SFP fiber ports (Data) 4*10/100/1000M bt PoE ports (Data/ Power) 2 set V , V- redundant DC power port (5P industrial Phoenix terminal)
Ethernet Port	Port 1-4 can support 10/100/1000Base-T auto-sensing, full/ half duplex MDI/ MDI-X self-adaption
Twisted Pair Transmission	10BASE-T: Cat3,4,5 UTP(≤100 meters) 100BASE-TX: Cat5 or later UTP(≤100 meters) 1000BASE-T: Cat5e or later UTP(≤100 meters)
Optical Fiber Port	Gigabit optical fiber port, default no include optical module (optional single-mode/ multi-mode, single fiber/ dual fiber optical module. LC)
Câble optique/Distance	Multi-mode: 850nm/ 0-550m, mode unique: 1310nm/ 0-40km, 1550nm/ 0-120km.
Paramètre de puce
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Mode de transfert	Stocker et en avant (vitesse de fil complet)
Capacité de commutation	16Gbps (non-blocage)
Taux de transfert @ 64 octets	8.93Mpps
CPU	416MHz
DRAM	1G
FLASH	128M
MAC	8K
Mémoire tampon	4M
Cadre Jumbo	9.6K
Indicateur LED	Puissance/système: SYS (vert), Réseau: Lien (jaune), Port fibre: L/A (vert), PoE: PoE (vert)
Interrupteur de réinitialisation	Oui (appuyez et maintenez pendant 10 secondes et relâchez, le commutateur rétablira les réglages d'usine)
PoE et alimentation électrique
Port PoE	Port 1-4
Gestion PoE	Affichage du statut de fonctionnement du port PoE Configuration de priorité de sortie Port PoE Configuration de la limite de puissance totale d'alimentation PoE Démarrage différé de puissance, travail PoE et planification du temps Distribution de puissance de sortie de port PoE, PoE on/off, distribution de puissance af/at/bt
Pin d'alimentation électrique	1/2( )3/6 (-) 4/5( )7/8 (-)
Max Puissance Par Port	90W, IEEE 802.3 af/at/bt
Consommation de puissance	Veille <8W, pleine charge <240W
Tension d'entrée/Interface	DC48-57V, terminal Phoenix industriel 5P, protection anti-retour.
Alimentation électrique	Non, alimentation industrielle 48V/240W facultative
Paramètre physique
Temp/humidité d'opération	-40 ~ + 80 °C, 5% ~ 90% HR sans condensation
Temp de stockage/humidité	-40 ~ + 85 °C, 5% ~ 95% HR sans condensation
Dimension	145134.547mm
Poids net/brut	0.7kg /0.9kg

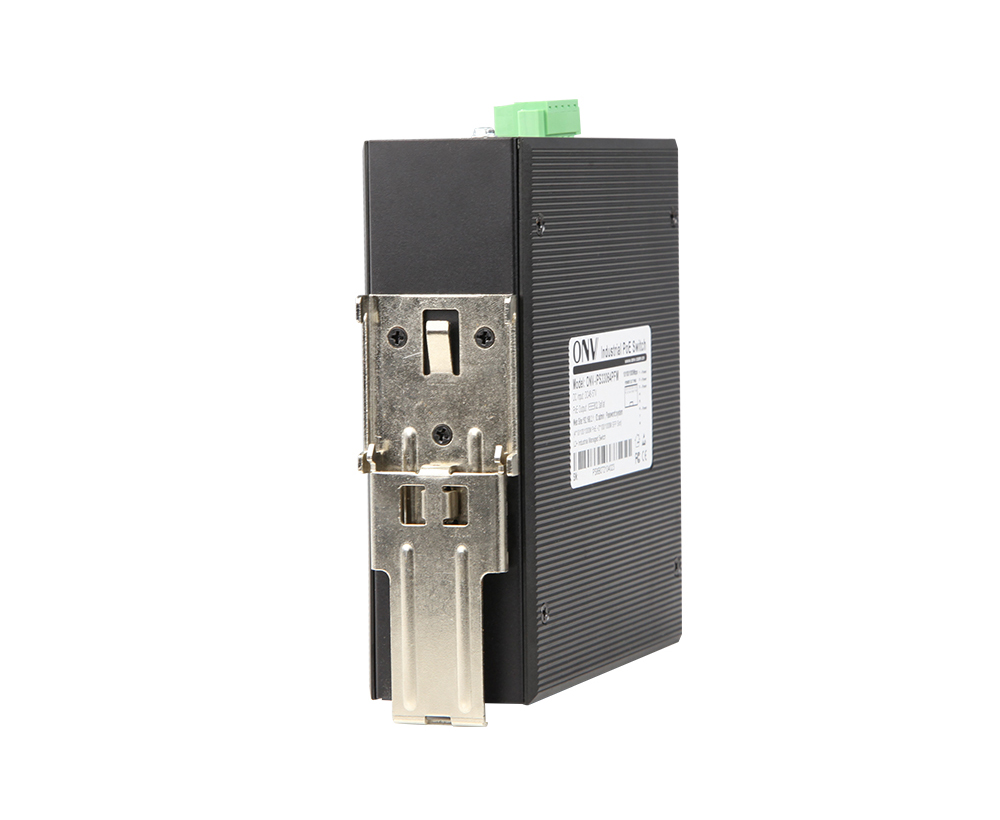

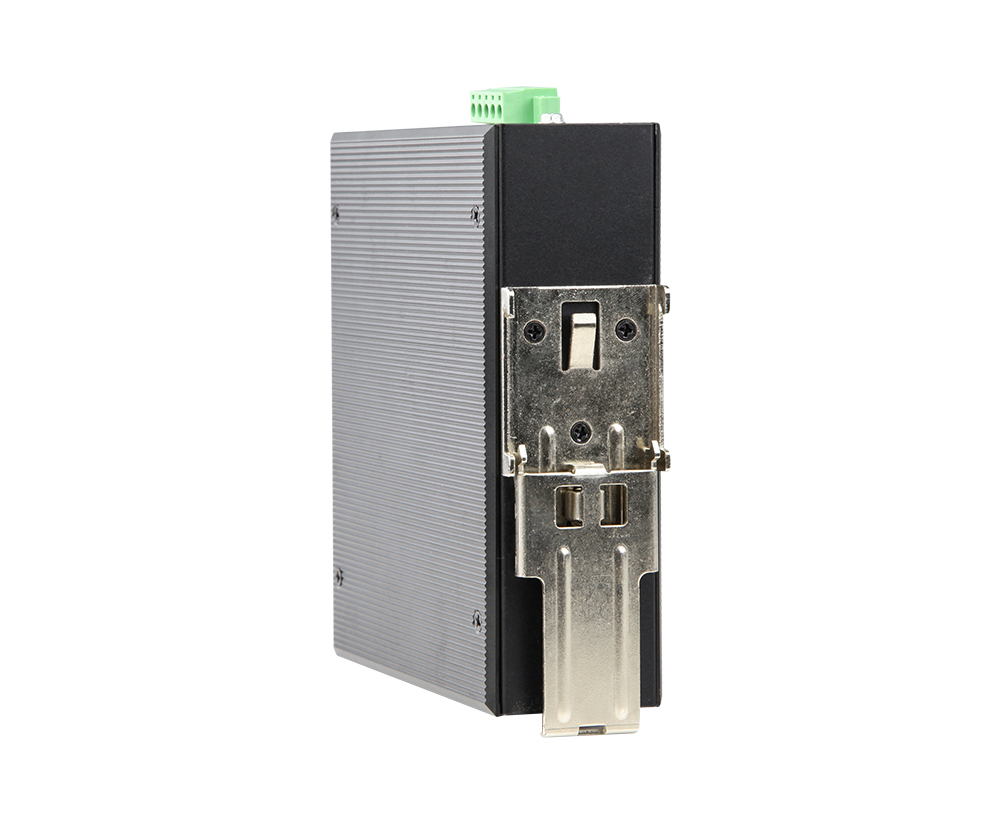

Installation	Bureau, 35mm DIN Rail
Certification et garantie
Protection contre la foudre	IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC Partie 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (norme industrielle commune) IEC61000-4-9 (champ d'aimant pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m 1MHz IEC61000-4-12/18 (onde de choc): CM2.5kV, DM1kV Niveau de protection: IP40, protection contre la foudre: 6KV 8/20us IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission en mode commun): 30V, 300V, 1s IEC61000-4-2 (ESD): Décharge de contact ± 8kV, décharge d'air ± 15kV IEC61000-4-6 (transmission de fréquence radio): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV
Propriétés mécaniques	IEC60068-2-6 (anti vibration), IEC60068-2-27 (antichoc), IEC60068-2-32 (chute libre)
Certification	Marque CE, commerciale, EN62368-1 CE/LVD, FCC Partie 15 Classe A, RoHS
Garantie	5 ans, entretien à vie.
Caractéristique de gestion réseau
Interface	Port vert Ethernet Réglage économiseur d'énergie Contrôle de la tempête de diffusion basé sur la vitesse du port Réglage de la température du port,Contrôle de flux IEEE802.3x (duplex intégral) La limite de vitesse du flux de message dans le port d'accès, mini taille de particule est de 64Kbps.
Caractéristique L3	Entrées 1024 protocole ARP max Routage statique/routage par défaut maximum 128 entrées Gestion du réseau L2, gestion de pile double IPV4/IPV6 Routage et transfert L3, et communication entre différents segments de réseau et différents VLAN
VLAN	Configurations d'accès, coffre et port hybride VLAN basé sur le port (4K), IEEE802.1q, configuration QinQ VLAN vocal, VLAN basé sur le protocole, VLAN basé sur l'adresse MAC
Agrégation des ports	LACP, agrégation statique, groupes d'agrégation max 3 et ports 8 par groupe.
Arbre à sonner	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Protocole réseau d'anneau	G.8032 (ERPS), 250 anneau au maximum, Max 250 appareils par anneau. Temps de récupération inférieur à 20ms
Multidiffusion	MLD Snooping, Multicast VLAN, IGMP Snooping v1/v2/v3, Max 1024 groupes de multidiffusion, Déconnexion rapide
Port Mirroring	Mirroring de données bidirectionnel basé sur le port
QoS	Limitation de débit basée sur le débit, redirection basée sur le flux Algorithme de planification de la file d'attente (SP, WRR, SP WRR) Filtrage de paquets basé sur le flux, 8 * files d'attente de sortie de chaque port Cartographie prioritaire 802.1p/ DSCP, QoS Diff-Serv, marque/remarque prioritaire
ACL	Distribution ACL basée sur le port et le VLAN L2-L4 fonction de filtrage des paquets, correspondant au premier message de 80 octets et fournit des définitions ACL basées sur l'adresse MAC source, l'adresse MAC de destination, l'adresse IP source, l'adresse IP de destination, le type de protocole IP, port TCP/UDP, plage de ports TCP/UDP, VLAN, etc.
Sécurité	Trous noirs Mac, protection de source IP Authentification d'adresse IEEE802.1X et MAC Contrôle de la tempête de diffusion, Sauvegarde pour la référence de l'hôte SSH 2.0, SSL, isolation du port, limite de vitesse de message ARP Gestion hiérarchique de l'utilisateur et protection par mot de passe Attaque anti-DoS, certification AAA & RADIUS et TACACS Liaison IP-MAC-VLAN-Port, inspection ARP, limite d'apprentissage MAC
DHCP	DHCP Client, DHCP Snooping, DHCP Serveur, DHCP Relais
Gestion	Gestion du réseau Web (https) Protocole de découverte de couche de liaison (LLDP) Affichage du statut d'utilisation instantanée du processeur Horloge NTP, restauration en un clic, SNMP V1/V2/V3 Vérification de l'état du câble, détection Ping, journal de travail du système Gestion de cluster de plateforme NMS ONV (SNMP LLDP) Console/Modem AUX/Telnet/configuration de ligne de commande CLI Gestion du téléchargement et du téléchargement de fichiers FTP, TFTP, Xmodem, SFTP
Système	Navigateur Web: Mozilla Firefox 2.5 ou supérieur, Google Chrome V42 ou supérieur, Cat5 et câble Ethernet supérieur TCP/IP, adaptateur réseau et système d'exploitation réseau (tel que Microsoft Windows, Linux, Mac OS X) installé sur chaque ordinateur dans le réseau Cat5 et câble Ethernet ci-dessus
