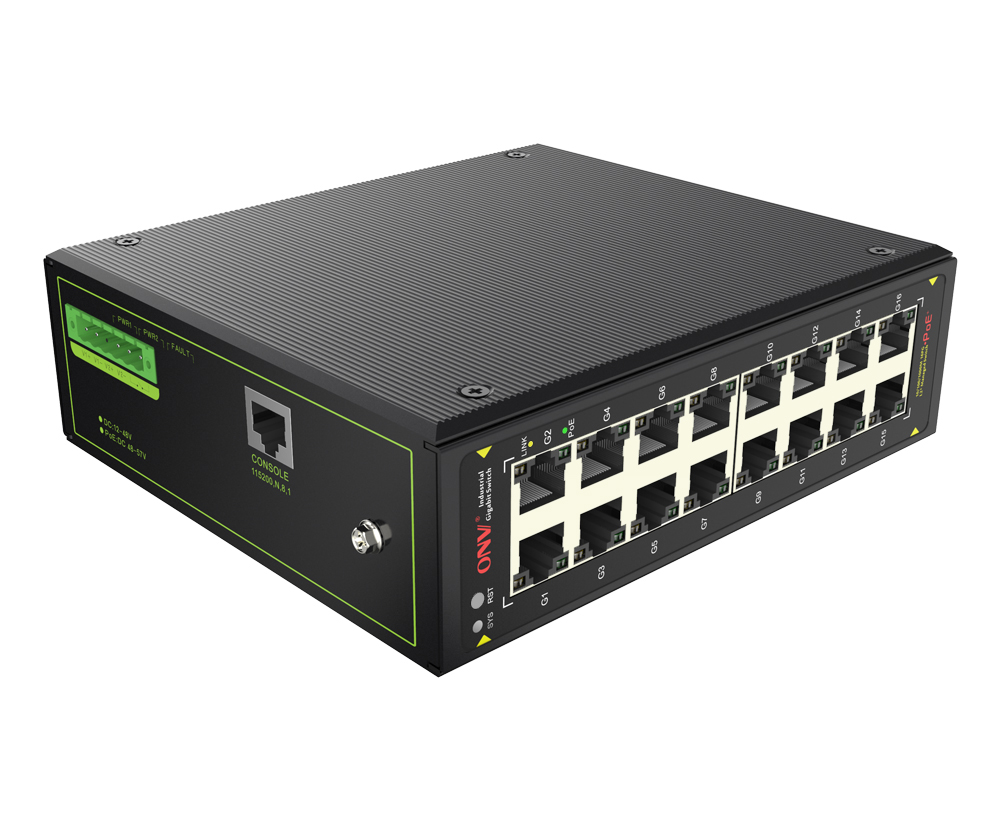

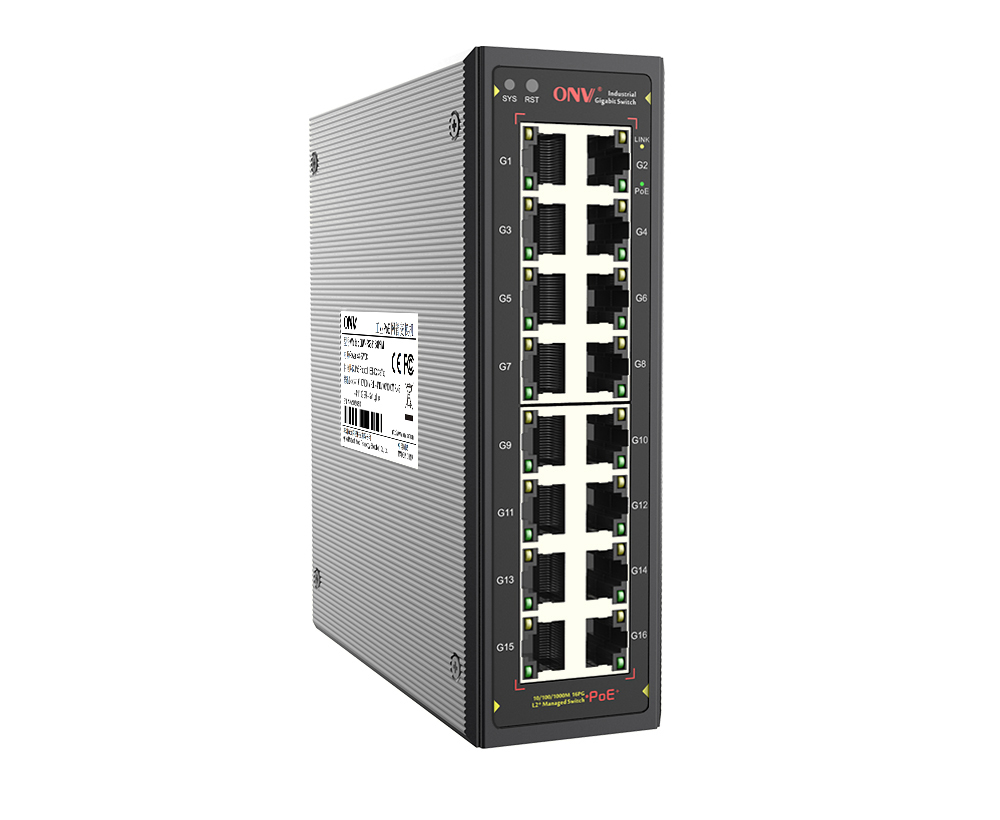

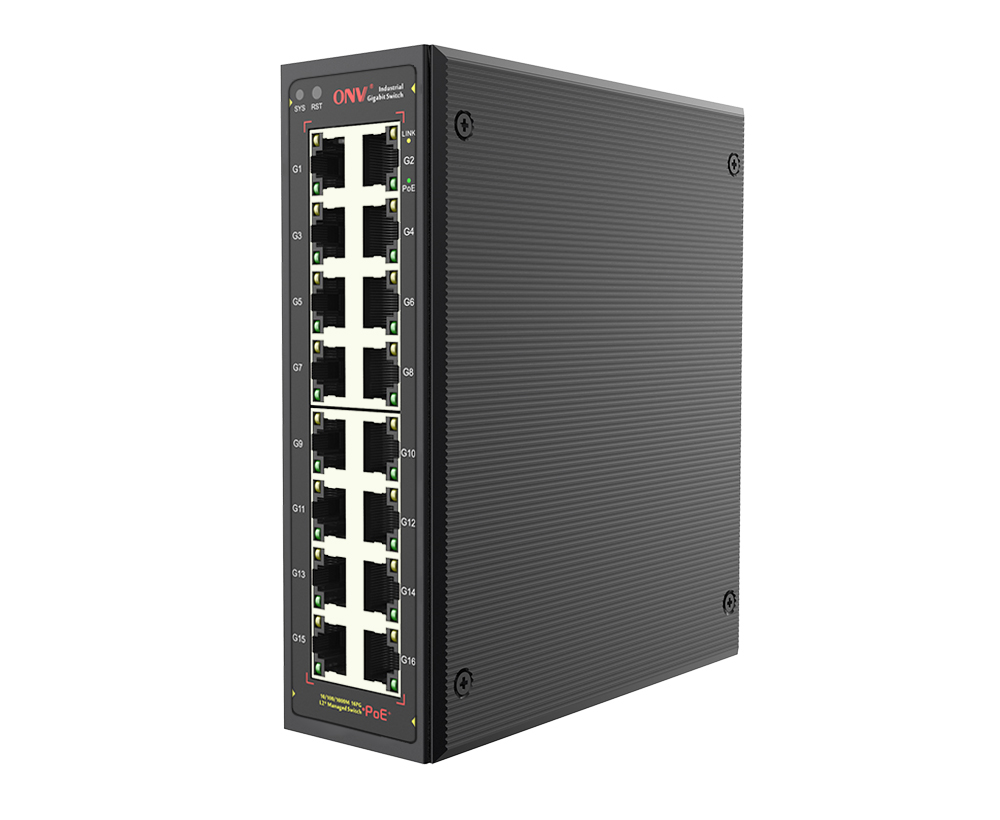

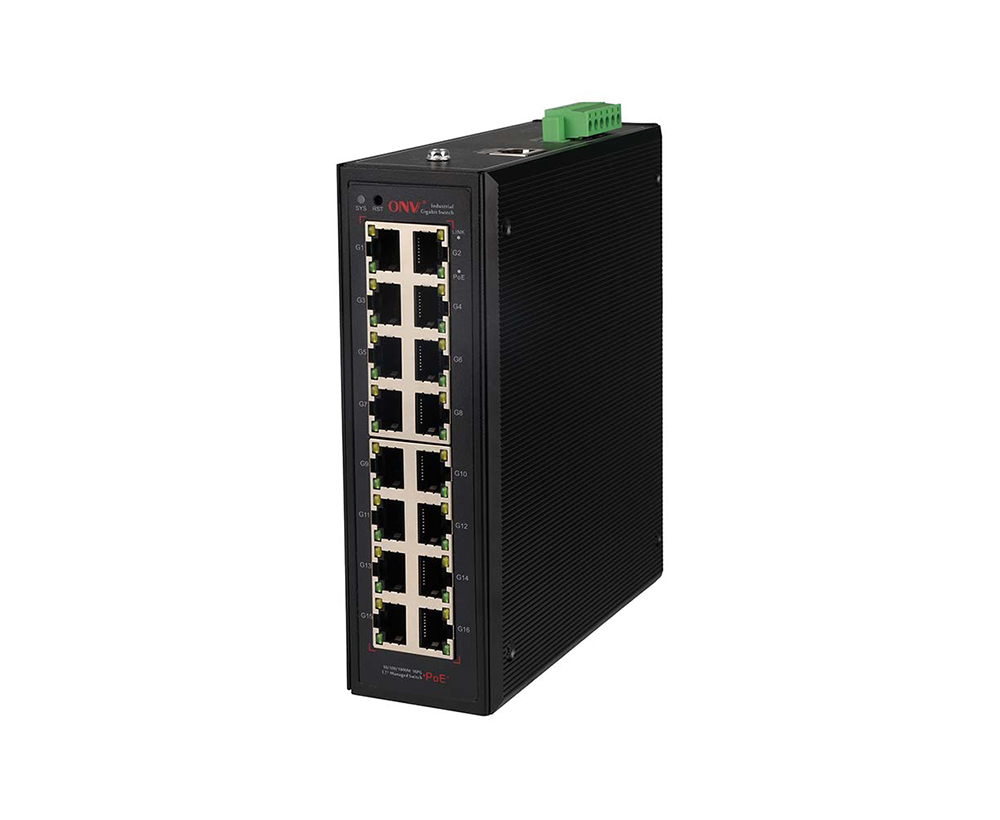

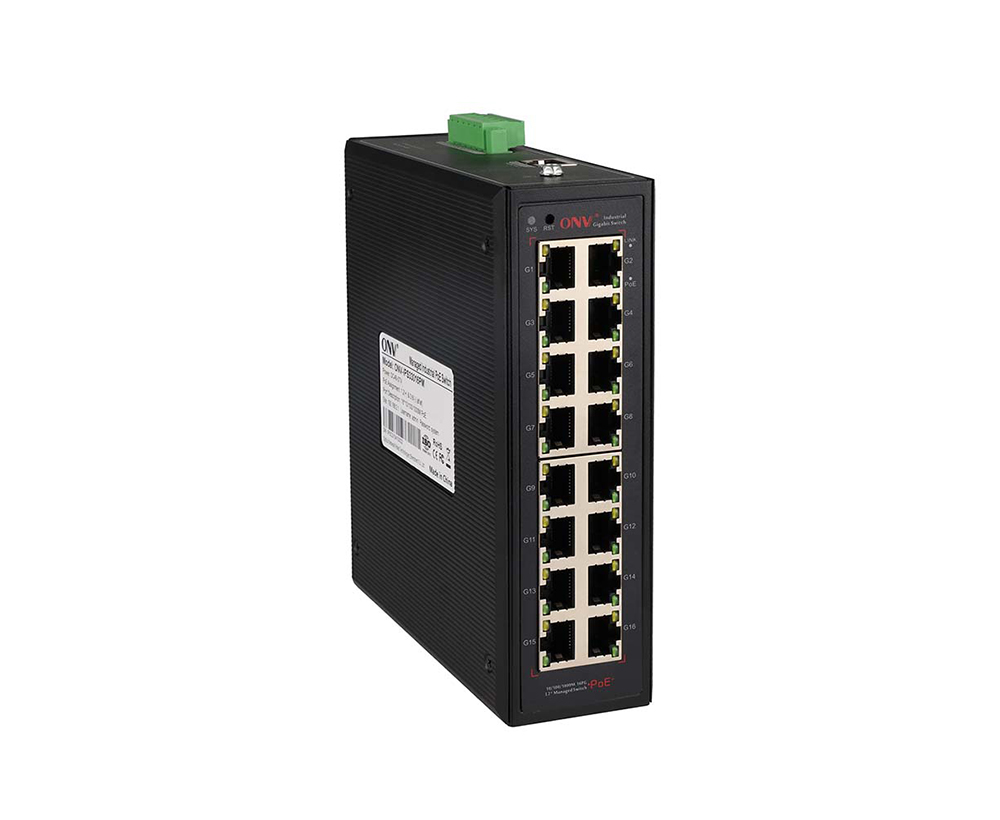

Commutateur PoE industriel géré Gigabit 16 ports L2

Modèle： ONV-IPS33016PM

L2 a contrôlé le commutateur industriel de PoE avec les ports RJ45 de 16*10/100/1000M. Le port 1-16 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante DC et un montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique
Application
Documents
Produits connexes

APERÇU

Le ONV-IPS33016PM est un PoE industriel géré GigabitFibreCommutateur indépendamment développé par ONV.Il a16*10/100/1000Base-T ports RJ45 adaptatifs. Port 1-16 peut prendre en charge la norme IEEE 802.3 af/at PoE et la puissance PoE à un seul port atteint 30W.En tant que périphérique d'alimentation PoE, il peut détecter et reconnaître automatiquement les périphériques de réception de puissance qui répondent à la norme et fournir de l'énergie via le câble réseau. Il peut alimenter des équipements terminaux PoE tels que AP sans fil, caméra IP, VoIP et capteurs industriels via le câble réseau. Il répond également à l'environnement réseau qui nécessite une alimentation PoE haute densité. Il convient au transport intelligent, au transit ferroviaire, à l'industrie énergétique, aux mines, au pétrole et aux scènes industrielles telles que l'expédition, la métallurgie et la construction d'énergie verte formant un réseau de communication rentable, stable et fiable.

Le ONV-IPS33016PM dispose de fonctions de gestion de réseau L2 +, prend en charge la gestion IPV4/IPV6, le transfert d'itinéraire statique, des mécanismes de protection de sécurité complets, des politiques ACL/QoS complètes et des fonctions VLAN riches pour une gestion et une maintenance faciles. Prend en charge plusieurs protocoles de redondance réseau STP/RSTP/MSTP (<50ms) et (ITU-T G.8032) ERPS (<20ms) pour améliorer la sauvegarde des liens et la fiabilité du réseau. Lorsqu'un réseau à sens unique échoue, la communication peut être rapidement rétablie pour assurer une communication ininterrompue pour les applications importantes. Selon les besoins de l'application, la gestion PoE, la gestion des ports, la gestion des adresses de routage, le contrôle des flux de ports, la division VLAN, IGMP, la politique de sécurité et d'autres configurations commerciales sont effectuées via des méthodes de gestion de réseau telles que Web, CLI, SNMP et Telnet.

CARACTÉRISTIQUE

Accès Gigabit

◇L'expédition non bloquante de fil-vitesse de soutien.

◇Support full-duplex basé sur IEEE802.3x et semi-duplex basé sur la contre-pression.

◇Port de Gigabit Ethernet de ligne-vitesse de soutien, qui facilite la mise en réseau flexible des utilisateurs et répond à des exigences de mise en réseau dans divers scénarios.

IntelligentAlimentation PoE

◇Conformez-vous à IEEE 802.3 af/à la norme de PoE, identifiez automatiquement des dispositifs de PoE pour l'alimentation d'énergie, et n'endommagez pas des dispositifs non-PoE.

◇La gestion de réseau de PoE, réalisent l'allocation de puissance de port de PoE, l'arrangement de priorité, la visualisation de statut de puissance de port, la planification de temps, etc.

◇Système prioritaire pour le port PoE, il alimentera le port de niveau de haute priorité d'abord lorsque le budget d'alimentation est insuffisant et évitera le surmenage de l'appareil.

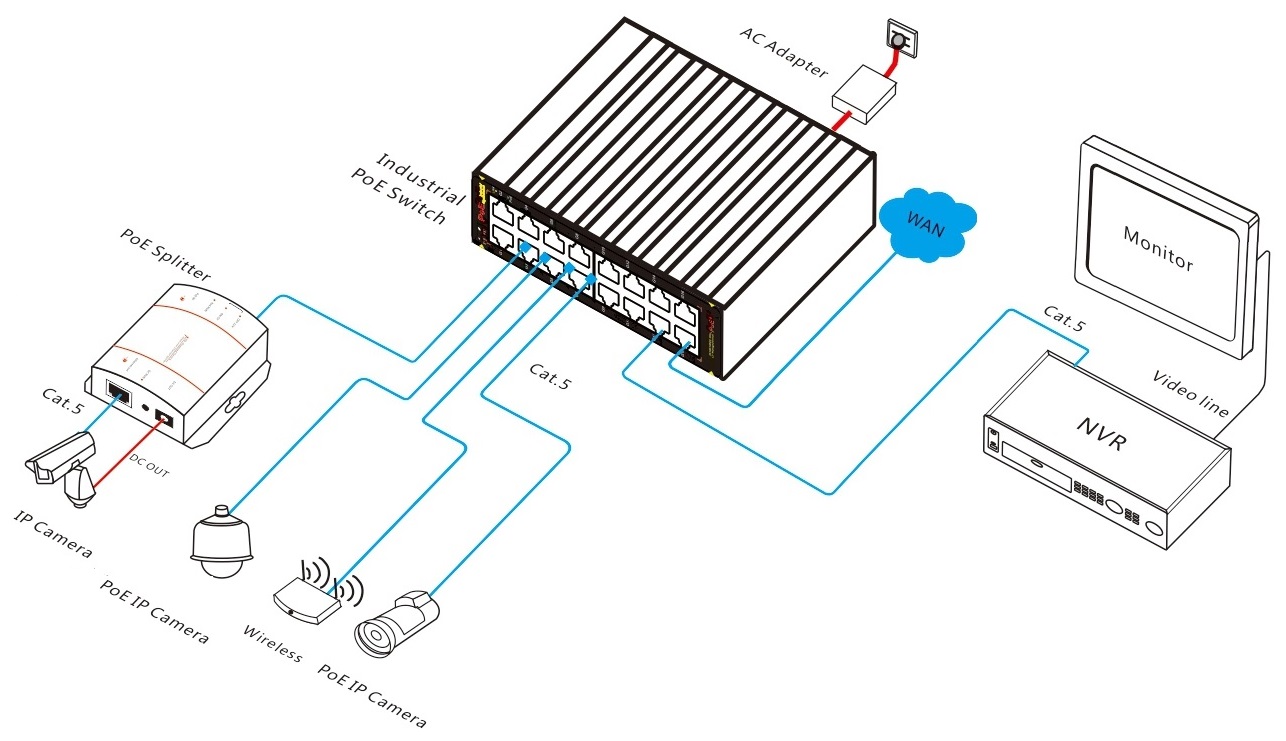

◇Les ports de 16*10/100/1000Base-T RJ45 peuvent soutenir POE alimentation pour répondre aux besoins de surveillance de la sécurité, système de téléconférence, couverture sans fil, et d'autres scénarios.

Sécurité

◇Isolation portuaire et contrôle des tempêtes.

◇IP MAC port VLAN quadruple combinaison flexible fonction de liaison.

◇L'authentification 802.1X fournit des fonctions d'authentification pour les ordinateurs LAN et contrôle l'état d'autorisation des ports contrôlés en fonction des résultats d'authentification.

Forte capacité de traitement des affaires

◇Soutenez le réseau d'anneau d'ERPS et STP/ RSTP/ MSTP pour éliminer des boucles de la couche 2 et pour réaliser la sauvegarde de lien.

◇Soutenez IEEE802.1Q VLAN, les utilisateurs peuvent avec souplesse diviser VLAN, la voix VLAN, et la configuration de QinQ selon leurs besoins.

◇Soutenez l'agrégation statique et dynamique pour augmenter effectivement la bande passante de lien, réalisez l'équilibrage de charge, la sauvegarde de lien, et améliorez la fiabilité de lien.

◇Soutenez QoS, basé sur port, 802.1P, et DSCP-basé trois modes prioritaires et quatre algorithmes de planification de file d'attente: Equ, SP, WRR, et SP WRR.

◇Prise en charge de l'ACL pour filtrer les paquets de données en configurant les opérations de traitement de règles et les autorisations de temps correspondantes, et fournir des stratégies de contrôle d'accès de sécurité flexibles.

◇Prend en charge le protocole multicast IGMP V1/V2/V3, IGMP Snooping répond aux exigences de surveillance vidéo haute définition multi-terminal et d'accès à la vidéoconférence.

Stable et fiable

◇CCC,CE, FCC, RoHS.

◇Le volet convivialLPeut montrer le statut de dispositif par l'indicateur de LED de PWR,Lien, SYS,L/A,Et le PoE.

◇Consommation de puissance faible, logement d'alliage d'aluminium, et excellente dissipation thermique pour assurer l'opération stable du commutateur.

FacileO & MGestion

◇Soutien CPU surveillance, surveillance de la mémoire, détection Ping, et la détection de longueur de câble.

◇HTTPS, SSLV3, SSHV1/V2 et d'autres méthodes de cryptage sont plus sécurisés dans la gestion.

◇RMON, le log système, et les statistiques de trafic de port sont commodes pour l'optimisation et la transformation de réseau.

◇LLDP est pratique pour le système de gestion de réseau pour interroger et juger l'état de communication de la liaison.

◇Soutenir diverses méthodes de gestion et de maintenance telles que la gestion de réseau Web, la ligne de commande CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet, etc.

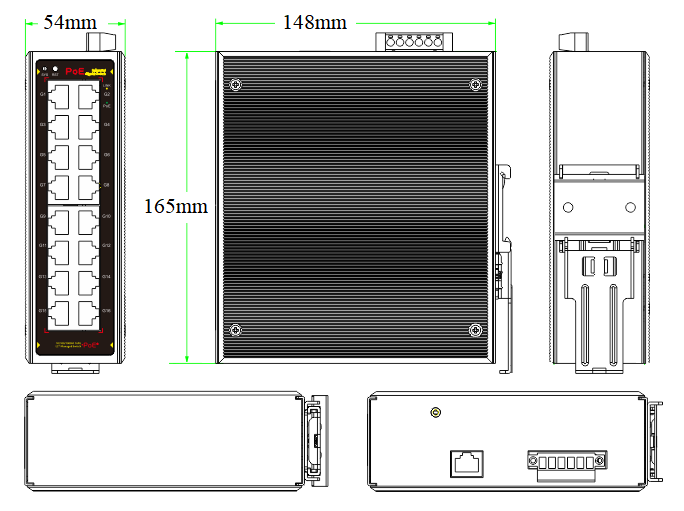

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation électrique recommandée
ONV-IPS33016PM	L2 + a contrôlé le commutateur industriel de PoE avec les ports RJ45 de 16*10/100/1000M. Le port 1-16 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC et le montage sur rail DIN.	240W/480W
Remarque:L'alimentation n'est pas incluse et doit être achetée.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur PoE industriel géré Gigabit 16 ports	1	Set
	Câble adaptateur RJ45-DB9	1	PC
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

ALIMENTATION ÉLECTRIQUE

Produit

Modèle

Description

Unité

Alimentation d'énergie industrielle de rail de 240W DIN

GWS-DP240-48

Rail DIN 240W unique ensemble d'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60Hz, 3.0A

Tension de sortie: DC48V, 5.0A

Température de fonctionnement: -40 ℃ à 70 ℃

Alimentation d'énergie industrielle de rail de 480W DIN

GWS-DP480-48

Rail DIN 480W ensemble unique de l'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60Hz, 5.0A

Tension de sortie: DC48V, 10A

Température de fonctionnement: -40 ℃ à + 70 ℃

PRODUIT CONNEXE

Modèle	Description
ONV-Référence: IPS33064PFM	L2 + a contrôlé le commutateur industriel de fibre de PoE avec des ports RJ45 de 410/100/1000M et des ports de fibre de SFP de liaison montante de 2100/1000M. Le port 1-4 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC et le montage sur rail DIN.
ONV-Référence: IPS33108PFM	L2 + a contrôlé le commutateur industriel de fibre de PoE avec les ports RJ45 de 810/100/1000M et les ports de fibre de SFP de liaison montante de 2100/1000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC et le montage sur rail DIN.
ONV-Référence: IPS33148PFM	L2 + a contrôlé le commutateur industriel de fibre de PoE avec des ports RJ45 de 1010/100/1000M et des ports de fibre de SFP de liaison montante de 4100/1000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC et le montage sur rail DIN.
ONV-Référence: IPS33168PFM	L2 + a contrôlé le commutateur industriel de fibre de PoE avec les ports RJ45 de 810/100/1000M et les ports de fibre de SFP de liaison montante de 8100/1000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC et le montage sur rail DIN.
ONV-Référence: IPS33168PFM-4GF	L2 + a contrôlé le commutateur industriel de fibre de PoE avec les ports RJ45 de 1210/100/1000M et les ports de fibre de SFP de liaison montante de 4100/1000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC et le montage sur rail DIN.
ONV-IPS33024PM	L2 + commutateur industriel contrôlé de PoE avec les ports RJ45 de 24*10/100/1000M. Le port 1-16 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC et le montage sur rail DIN.

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS33016PM
Caractéristiques de l'interface
FixePORT	Commutateur d'alarme de puissance-(DÉFAUT) 1RS232ConsolePort (115200,N,8,1) 16 10/100/1000Base-TPOEPorts(En)Données/Puissance) 2 V réglé, ports V-redondants d'alimentation CC (terminal industriel de 6P Phoenix)
Port Ethernet	Port 1-16 peut soutenir 10/100/1000Base-T auto-détection, plein/demi-duplex MDI/ MDI-X auto-adaptation
Transmission à paire torsadée	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres)
Paramètre de puce
Type de gestion de réseau	L2
Protocole réseau	IEEE 802.3 10BASE-T,IEEE 802.3i 10Base-T,IEEE 802.3u 100Base-TX,IEEE 802.3ab 1000Base-T,IEEE 802.3x
Mode de transmission	Store et Forward (Vitesse de fil complète)
Capacité de commutation	52Gbps(Non bloquant)
Expédition Taux @ 64 octet	23.81Mpps
CPU(Hz)	416M
DRAM	1G
FLASH	128M
MAC	8K
Mémoire tampon	4M
JumboFRame	9.6K
LED Indicateur	Puissance:PWR(En)Vert), PoE:PoE (En)Vert), Système: SYS (Vert), Réseau:Lien (En)Jaune)
PoE & Alimentation électrique
POEPort	Port 1-16
POEGestion	Configuration de limite de puissance totale de l'alimentation PoE Démarrage de retard de puissance, travail de PoE, et ordonnancement de temps Affichage d'état de fonctionnement Port PoE, configuration prioritaire de sortie Port PoE Port PoE distribution de puissance de sortie, PoE on/off, af/à la distribution de puissance
Pin d'alimentation d'énergie	1/2 ( ) 3/6 (-)
Max Puissance par port	30W, IEEE 802.3 af/at
Consommation de puissance	Veille<10W,Chargement completAf <240W, À <480W
Tension d'entrée/interface	DC48-57V,Terminal industriel de 6P Phoenix, protection d'anti-inverse de soutien.
Alimentation électrique	Non, en option 48V/240W ou 48V/480W Alimentation électrique industrielle
Paramètre physique
Temp/humidité d'opération	-40~+80°C,5%~90% RHSans condensation
Temp/humidité de stockage	-40~+85 °C,5%~95% RHSans condensation
Dimension(L * W * H)	16514854mm
Poids net/brut	1.1Kg/1.3Kg

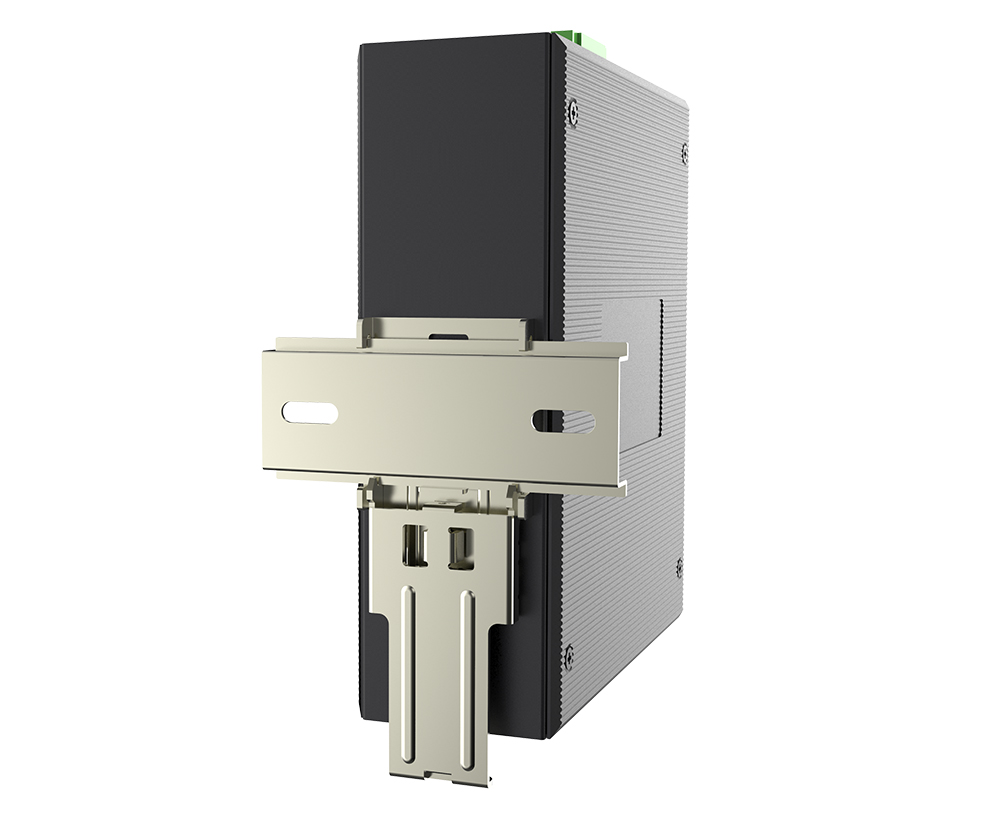

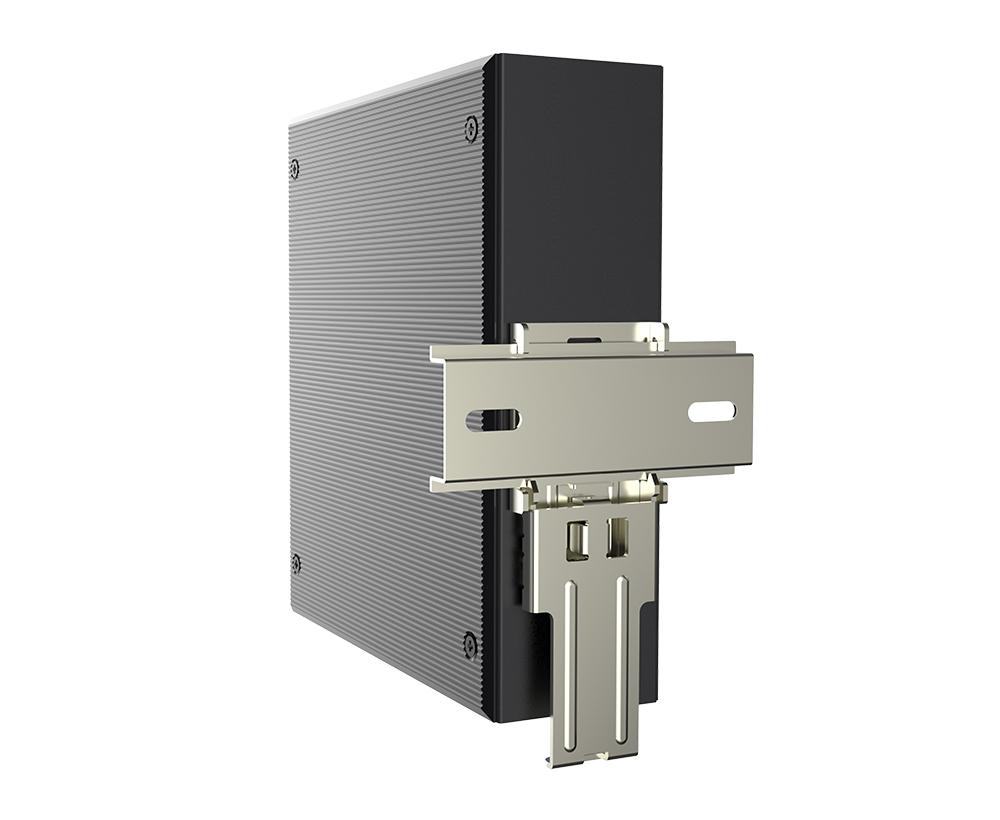

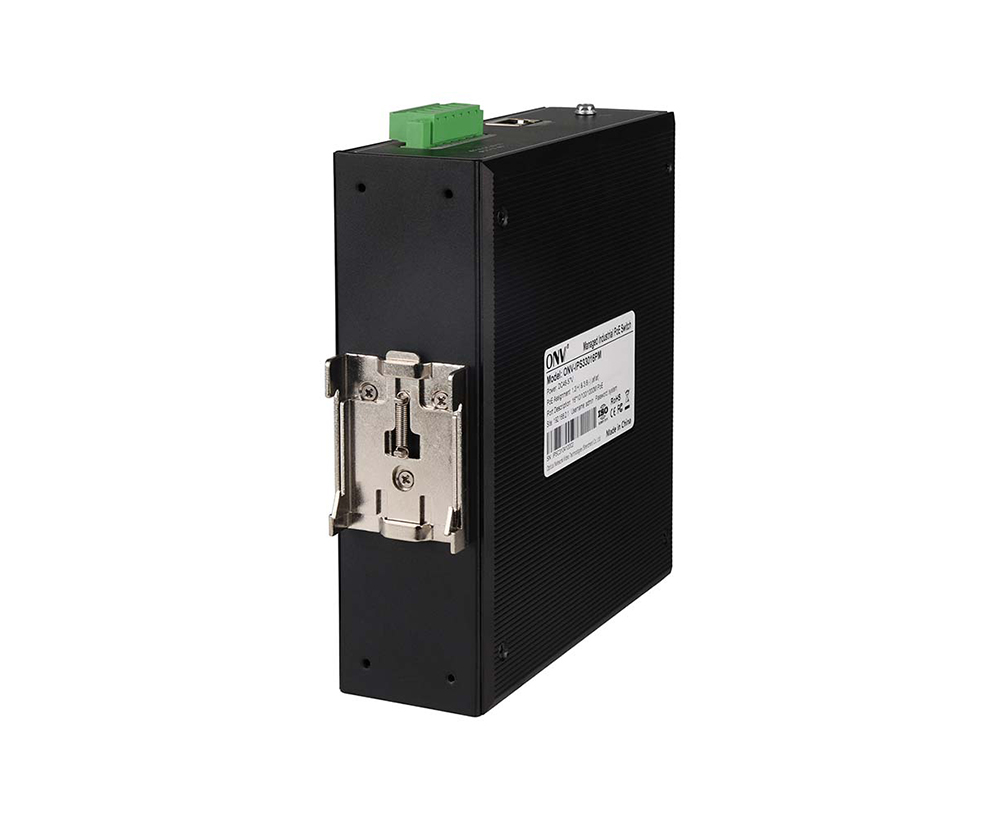

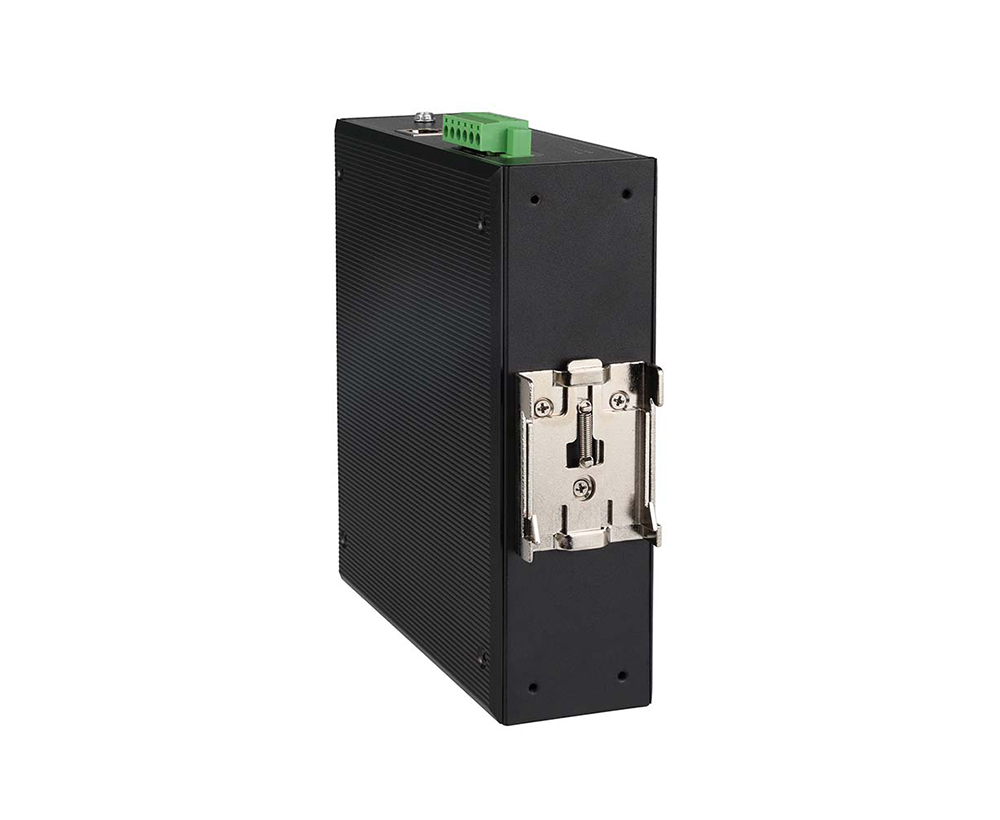

Installation	Bureau, 35mmDINRAIL
Certification et garantie
Protection contre la foudre	IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC partie 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m 1MHz IEC61000-4-12/18 (Onde de choc: CM 2.5kV, DM 1kV Niveau de protection: IP40, protection contre la foudre: 6KV 8/20us IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s IEC61000-4-2 (ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz) IEC61000-4-8 (fréquence de puissance maChamp gnetic): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV
Propriétés mécaniques	IEC60068-2-6 (anti vibration), IEC60068-2-27 (anti choc),IEC60068-2-32 (chute libre)
Certification	Marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe A, RoHS de la pièce 15 de FCC
Garantie	5 ans, entretien perpétuel.
Fonctionnalité de gestion réseau
Interface	Réglage de l'économie d'énergie Port vert Ethernet Contrôle de la tempête de diffusion basé sur la vitesse du port Réglage de protection de la température du port,IEEE Contrôle de flux 802.3x (Full-duplex) La limite de vitesse du flux de message dans le port d'accès, la taille des particules mini est de 64Kbps.
Caractéristique L3	Protocole ARP max 1024 entrées Routage statique/routage par défaut max 128 entrées Gestion du réseau L2, gestion de double pile IPV4/IPV6 Routage et transfert L3 et communication entre différents segments de réseau et différents VLAN
VLAN	Configurations de ports d'accès, de trunk et hybride VLAN basé sur port (4K), IEEE802.1q, configuration de QinQ VLAN vocal, VLAN basé sur protocole, VLAN basé sur adresse MAC
PortAGgrégation	Agrégation dynamique LACP, agrégation statique, 8 groupes d'agrégation maximum et 8 ports par groupe.
Spanning Arbre	STP(En)IEEE802.1d),RSTP(En)IEEE802.1w),MSTP(En)IEEE802.1s)
Protocole réseau en anneau	G.8032 (ERPS), 250 sonnent tout au plus, 250 dispositifs maximum par anneau. Temps de récupération inférieur à 20ms.
Multidiffusion	MLD Snooping, Multicast VLAN, IGMP Snooping v1/v2/v3, Max 1024 groupes de multidiffusion, déconnexion rapide
Mise en miroir du port	Mise en miroir de données bidirectionnelle basée sur le port
QoS	Redirection basée sur les flux, limitation de débit basée sur les flux Filtrage de paquets basé sur les flux, marque de priorité/remarque 8 * files d'attente de sortie de chaque port, mappage de priorité 802.1p/ DSCP Algorithme de planification de file d'attente (SP, WRR, SP WRR), Diff-Serv QoS
ACL	ACL d'émission basé sur port, ACL basé sur le port et VLAN Filtrage des paquets L2 à L4, correspondant au premier message de 80 octets. Fournissez l'ACL basé sur MAC, l'adresse MAC de destination, la source IP, l'IP de destination, le type de protocole IP, le port de TCP/UDP, la plage de ports de TCP/UDP, et le VLAN, etc.
Sécurité	SSH 2.0, SSL, isolement de port, limite de vitesse de message ARP Gestion hiérarchique des utilisateurs et protection par mot de passe AAA & RADIUS & TACACS certification, MAC limite d'apprentissage IEEE802.1X et authentification d'adresse MAC, inspection d'ARP Liaison d'IP-MAC-VLAN-Port, attaque d'Anti-DoS, protection de source d'IP Contrôle Broadcast Storm, Sauvegarde pour la référence hôte, Trous noirs Mac
DHCP	Client DHCP, surveillance DHCP, serveur DHCP, relais DHCP
Gestion	Vue en temps réel d'état d'utilisation de CPU, SNMP V1/V2/V3 Gestion de cluster de plateforme ONV-NMS (SNMP LLDP) Console/Modem AUX/Telnet/ SSH2.0, configuration CLI Détection d'état de longueur de câble, horloge de NTP, récupération d'Un-clé, LLDP FTP, TFTP, Xmodem, téléchargement de fichier SFTP et gestion des téléchargements Détection de ping, journal de travail de système, gestion de réseau Web (HTTPS)
Système	Navigateur Web: Mozilla Firefox 2.5 ou supérieur, Google Chrome V42 ou supérieur, câble Ethernet Cat5 et supérieur TCP/IP, adaptateur réseau et système d'exploitation réseau (tel que Microsoft Windows, Linux, Mac OS X) installés sur chaque ordinateur dans le câble Ethernet réseau Cat5 et supérieur
