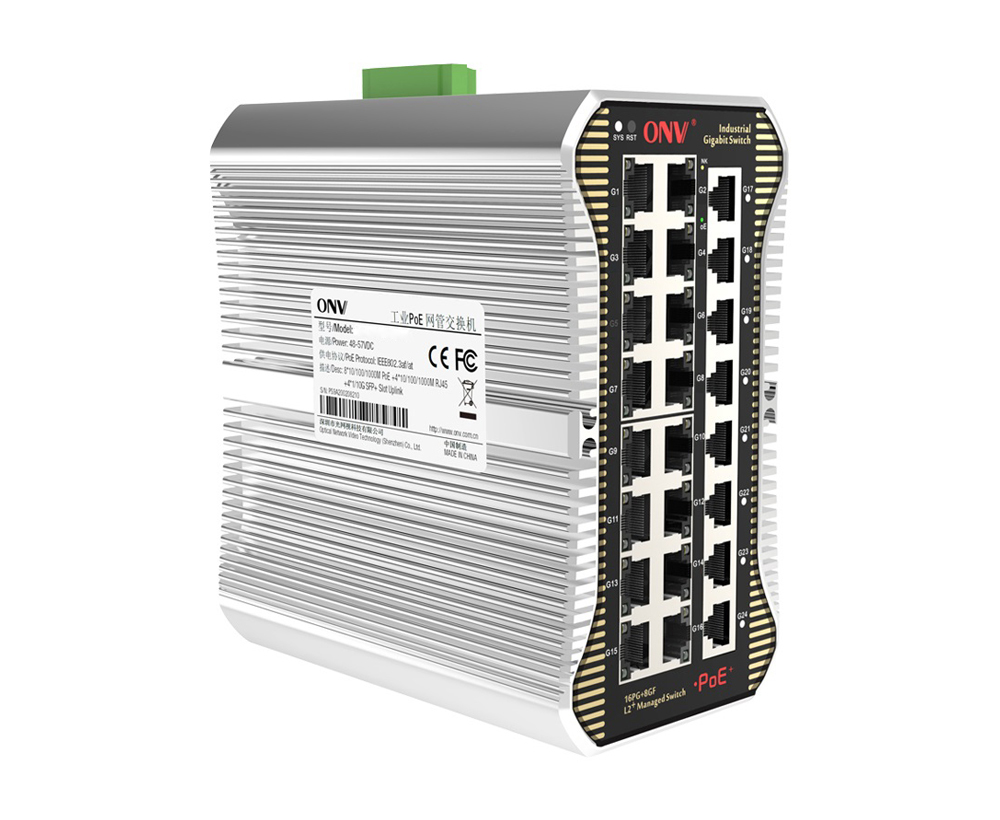

Commutateur PoE industriel géré Gigabit 24 ports L2

Modèle： ONV-IPS33024PM

L2 a contrôlé le commutateur industriel de PoE avec les ports RJ45 de 24*10/100/1000M. Le port 1-16 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante DC et un montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique

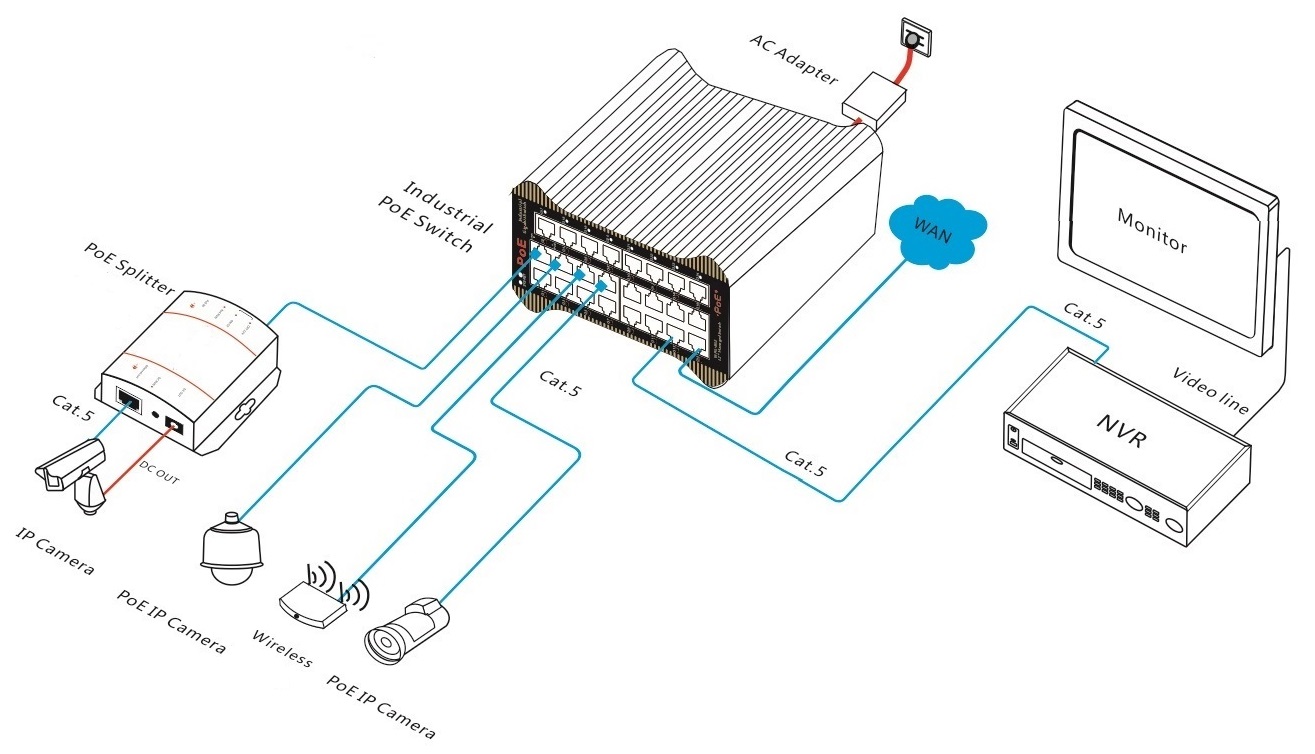

Application
Documents
Produits connexes

APERÇU

Le ONV-IPS33024PM est unGCommutateur industriel contrôlé par igabit de PoE indépendamment développé par ONV. Il a 24*10/100/1000Base-TAdaptatifPorts RJ45. Port 1-16PeutSoutienIEEE 802.3Af/à la norme PoE et la puissance PoE à port uniqueJusqu'à30W. En tant que périphérique d'alimentation PoE, il peut détecter et reconnaître automatiquement les périphériques de réception de puissance qui répondent à la norme et fournir de l'énergie via le câble réseau. Il peut alimenter des équipements terminaux PoE tels que AP sans fil, caméra IP, VoIP et capteurs industriels via le câble réseau. Il répond également à l'environnement réseau qui nécessite une alimentation PoE haute densité. Il convient au transport intelligent, au transit ferroviaire, à l'industrie énergétique, aux mines, au pétrole et aux scènes industrielles telles que l'expédition, la métallurgie et la construction d'énergie verte formant un réseau de communication rentable, stable et fiable.

LeONV-IPS33024PMPossède des fonctions de gestion de réseau L2 +, prend en charge la gestion IPV4/IPV6, la transmission d'itinéraire statique, des mécanismes de protection de sécurité complets, des politiques ACL/QoS complètes et des fonctions VLAN riches pour une gestion et une maintenance faciles. Prend en charge plusieurs protocoles de redondance réseau STP/RSTP/MSTP (<50ms) et (ITU-T G.8032) ERPS (<20ms) pour améliorer la sauvegarde des liens et la fiabilité du réseau. Lorsqu'un réseau à sens unique échoue, la communication peut être rapidement rétablie pour assurer une communication ininterrompue pour les applications importantes. Selon les besoins de l'application, la gestion PoE, la gestion des ports, la gestion des adresses de routage, le contrôle des flux de ports, la division VLAN, IGMP, la politique de sécurité et d'autres configurations commerciales sont effectuées via des méthodes de gestion de réseau telles que Web, CLI, SNMP et Telnet.

CARACTÉRISTIQUE

Accès Gigabit

◇L'expédition non bloquante de fil-vitesse de soutien.

◇Support full-duplex basé sur IEEE802.3x et semi-duplex basé sur la contre-pression.

◇Port de Gigabit Ethernet de ligne-vitesse de soutien, qui facilite la mise en réseau flexible des utilisateurs et répond à des exigences de mise en réseau dans divers scénarios.

IntelligentAlimentation PoE

◇Conformez-vous à IEEE 802.3 af/à la norme de PoE, identifiez automatiquement des dispositifs de PoE pour l'alimentation d'énergie, et n'endommagez pas des dispositifs non-PoE.

◇La gestion de réseau de PoE, réalisent l'allocation de puissance de port de PoE, l'arrangement de priorité, la visualisation de statut de puissance de port, la planification de temps, etc.

◇Système prioritaire pour le port PoE, il alimentera le port de niveau de haute priorité d'abord lorsque le budget d'alimentation est insuffisant et évitera le surmenage de l'appareil.

◇Les ports de 16*10/100/1000Base-T RJ45 peuvent soutenir POE alimentation pour répondre aux besoins de surveillance de la sécurité, système de téléconférence, couverture sans fil, et d'autres scénarios.

Sécurité

◇Isolation portuaire et contrôle des tempêtes.

◇IP MAC port VLAN quadruple combinaison flexible fonction de liaison.

◇L'authentification 802.1X fournit des fonctions d'authentification pour les ordinateurs LAN et contrôle l'état d'autorisation des ports contrôlés en fonction des résultats d'authentification.

Forte capacité de traitement des affaires

◇Soutenez le réseau d'anneau d'ERPS et STP/ RSTP/ MSTP pour éliminer des boucles de la couche 2 et pour réaliser la sauvegarde de lien.

◇Soutenez IEEE802.1Q VLAN, les utilisateurs peuvent avec souplesse diviser VLAN, la voix VLAN, et la configuration de QinQ selon leurs besoins.

◇Soutenez l'agrégation statique et dynamique pour augmenter effectivement la bande passante de lien, réalisez l'équilibrage de charge, la sauvegarde de lien, et améliorez la fiabilité de lien.

◇Soutenez QoS, basé sur port, 802.1P, et DSCP-basé trois modes prioritaires et quatre algorithmes de planification de file d'attente: Equ, SP, WRR, et SP WRR.

◇Prise en charge de l'ACL pour filtrer les paquets de données en configurant les opérations de traitement de règles et les autorisations de temps correspondantes, et fournir des stratégies de contrôle d'accès de sécurité flexibles.

◇Prend en charge le protocole multicast IGMP V1/V2/V3, IGMP Snooping répond aux exigences de surveillance vidéo haute définition multi-terminal et d'accès à la vidéoconférence.

Stable et fiable

◇CCC,CE, FCC, RoHS.

◇Le volet convivialLPeut montrer le statut de dispositif par l'indicateur de LED de PWR,Lien, SYS,L/A,Et le PoE.

◇Consommation de puissance faible, logement d'alliage d'aluminium, et excellente dissipation thermique pour assurer l'opération stable du commutateur.

FacileO & MGestion

◇Soutien CPU surveillance, surveillance de la mémoire, détection Ping, et la détection de longueur de câble.

◇HTTPS, SSLV3, SSHV1/V2 et d'autres méthodes de cryptage sont plus sécurisés dans la gestion.

◇RMON, le log système, et les statistiques de trafic de port sont commodes pour l'optimisation et la transformation de réseau.

◇LLDP est pratique pour le système de gestion de réseau pour interroger et juger l'état de communication de la liaison.

◇Soutenir diverses méthodes de gestion et de maintenance telles que la gestion de réseau Web, la ligne de commande CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet, etc.

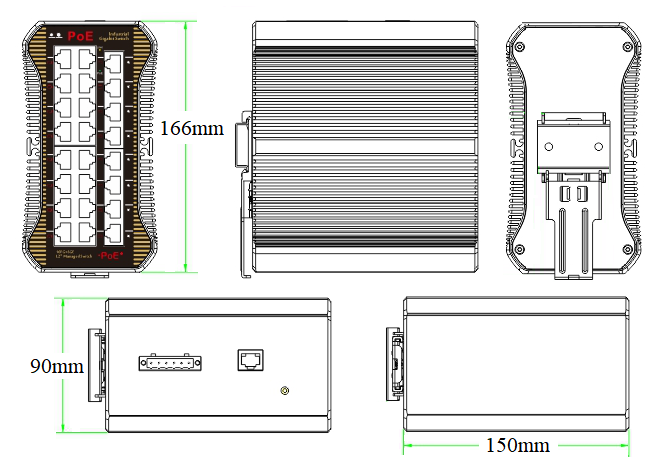

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation électrique recommandée
ONV-IPS33024PM	L2 + commutateur industriel contrôlé de PoE avec les ports RJ45 de 24*10/100/1000M. Le port 1-16 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC et le montage sur rail DIN.	240W/480W
Remarque:L'alimentation n'est pas incluse et doit être achetée.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	24-pORTGigabitIndustriel géréPoESSorcière	1	Set
	Câble adaptateur RJ45-DB9	1	PC
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

POWER FOURNITURE

Produit

Modèle

Description

Unité

Alimentation d'énergie industrielle de rail de 240W DIN

GWS-DP240-48

Rail DIN 240W unique ensemble d'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60Hz, 3.0A

Tension de sortie: DC48V, 5.0A

Température de fonctionnement: -40 ℃ à + 70 ℃

Alimentation d'énergie industrielle de rail de 480W DIN

GWS-DP480-48

Rail DIN 480W ensemble unique de l'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60Hz, 5.0A

Tension de sortie: DC48V, 10A

Température de fonctionnement: -40 ℃ à + 70 ℃

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS33024PM
Caractéristiques d'interface

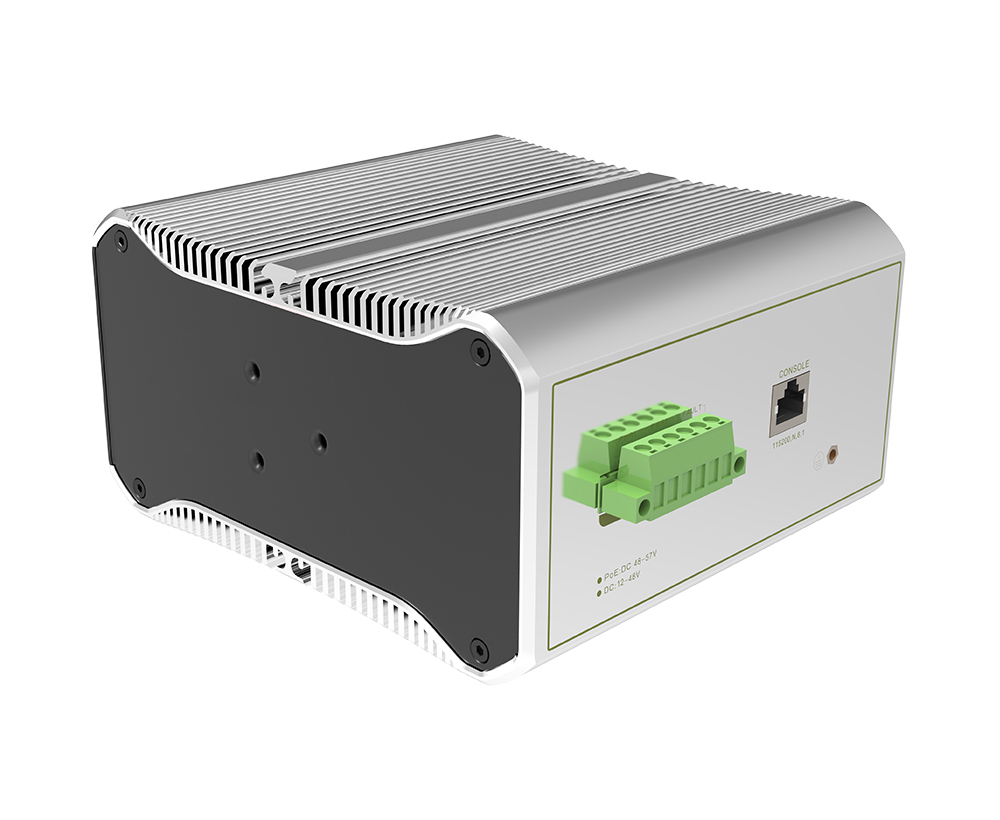

Port fixe	Interrupteur d'alarme de mise hors tension (FAULT) Port console 1 * RS232 (115200,N,8,1) 810/100/1000Base-T RJ45 ports (données) 1610/100/1000Base-T PoE ports (données/puissance) 2 ports d'alimentation CC V +, V-redondants (terminal Phoenix industriel 6P)
Port Ethernet	Port 1-24 peut prendre en charge 10/100/1000Base-T auto-détection, full/semi-duplex MDI/ MDI-X auto-adaptation
Paire torsadée Transmission	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou UTP ultérieur (≤ 100 mètres) 1000BASE-T: Cat5e ou UTP ultérieur (≤ 100 mètres)
Paramètre de puce
Type de gestion de réseau	L2
Protocole réseau	IEEE 802.3 10BASE-T,IEEE 802.3i 10Base-T,IEEE 802.3u 100Base-TX,IEEE 802.3ab 1000Base-T,IEEE 802.3x
Mode d'expédition	Store et Forward (Vitesse de fil complète)
Capacité de commutation	52Gbps (non bloquant)
Taux de transmission @ 64 octet	35,71 Mpps
CPU(Hz)	416m
Pourtant à Dec	C'est la 1G
Lampe de lug de lecteur flash	128m
C'est Mac	C'est du 8K
Bloc mémoire tampon	4m
Machine de feuille de cadre Jumbo	Il en coûte 9,6 VND
Barre de lumière d'indicateur de LED	Alimentation: PSU (vert), Poe: Poe (vert), Système: SYS (vert), Réseau: lien (jaune)
Poe & alimentation
Poe port de destination	Port 1-16
POEGestion	Configuration de la limite de puissance totale d'alimentation PoE Démarrage du délai de puissance, travail PoE et planification du temps Affichage de l'état de fonctionnement du port PoE, configuration de la priorité de sortie du port PoE Distribution de puissance de sortie de port PoE, PoE on/off, distribution de puissance af/at
Pin d'alimentation électrique	1/2 (-) 3/6 ()
Max Puissance Par Port	30W, IEEE 802.3 af/at
Consommation de puissance	Veille <10W, pleine charge af<240W, à <480W
Tension d'entrée/Interface	DC48-57V, terminal Phoenix industriel 6P, protection anti-retour.
Alimentation électrique	Non, alimentation industrielle 48V/240W ou 48V/480W facultative
Paramètre physique
Temp/humidité d'opération	-40 ~ + 80 °C, 5% ~ 90% HR sans condensation
Temp de stockage/humidité	-40 ~ + 85 °C, 5% ~ 95% HR sans condensation
Dimension (L * W * H)	16615090mm
Poids net/brut	2.1kg /2.3kg

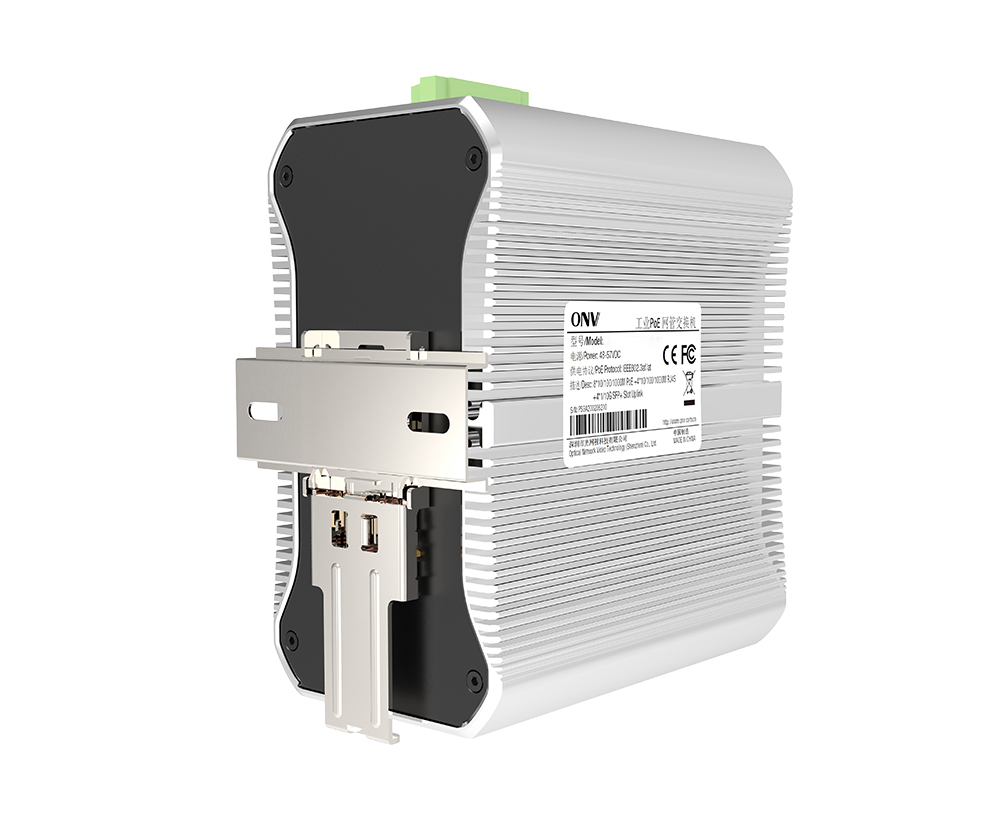

Installation	Bureau, 35mmDINRAil
Certification et garantie
Protection contre la foudre	IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC Partie 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (norme industrielle commune) IEC61000-4-9 (champ d'aimant pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m 1MHz IEC61000-4-12/18 (onde de choc): CM 2.5kV, DM 1kV Niveau de protection: IP40, protection contre la foudre: 6KV 8/20us IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission en mode commun): 30V, 300V, 1s IEC61000-4-2 (ESD): Décharge de contact ± 8kV, décharge d'air ± 15kV IEC61000-4-6 (transmission de fréquence radio): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV
Propriétés mécaniques	IEC60068-2-6 (anti vibration), IEC60068-2-27 (antichoc),IEC60068-2-32 (chute libre)
Certification	Marque CE, commerciale, EN62368-1 CE/LVD, FCC Partie 15 Classe A, RoHS
Garantie	5 ans, entretien à vie.
Caractéristique de gestion réseau
Interface	Port vert Ethernet Réglage économiseur d'énergie Contrôle de la tempête de diffusion basé sur la vitesse du port Réglage de la température du port,IEEE Contrôle de flux 802.3x (Full-duplex) La limite de vitesse du flux de message dans le port d'accès, mini taille de particule est de 64Kbps.
Caractéristique L3	Entrées 1024 protocole ARP max Routage statique/routage par défaut maximum 128 entrées Gestion du réseau L2, gestion de pile double IPV4/IPV6 Routage et transfert L3, et communication entre différents segments de réseau et différents VLAN
VLAN	Configurations d'accès, coffre et port hybride VLAN basé sur le port (4K), IEEE802.1q, configuration QinQ VLAN vocal, VLAN basé sur le protocole, VLAN basé sur l'adresse MAC
Agrégation des ports	LACP, agrégation statique, groupes d'agrégation max 12 et ports 8 par groupe.
Arbre à sonner	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Protocole réseau d'anneau	G.8032 (ERPS), temps de récupération inférieur à 20ms. 250Bague tout au plus, Max 250Appareils par anneau.
Multidiffusion	MLD Snooping, Multicast VLAN, IGMP Snooping v1/v2/v3, Max 1024 groupes de multidiffusion, Déconnexion rapide
Port Mirroring	Mirroring de données bidirectionnel basé sur le port
QoS	Redirection basée sur le débit, limitation du débit Filtrage de paquets basé sur le flux, marque de priorité/remarque 8 * Files d'attente de sortie de chaque port, cartographie prioritaire 802.1p/ DSCP Algorithme de planification de la file d'attente (SP, WRR, SP WRR), Diff-Serv QoS
ACL	ACL d'émission basée sur le port, ACL basé sur le port et le VLAN Filtrage de paquets L2 à L4, correspondant au premier message de 80 octets. Fournissez l'ACL basé sur MAC, l'adresse MAC de destination, la source IP, l'IP de destination, le type de protocole IP, le port TCP/UDP, la plage de port TCP/UDP et le VLAN, etc.
