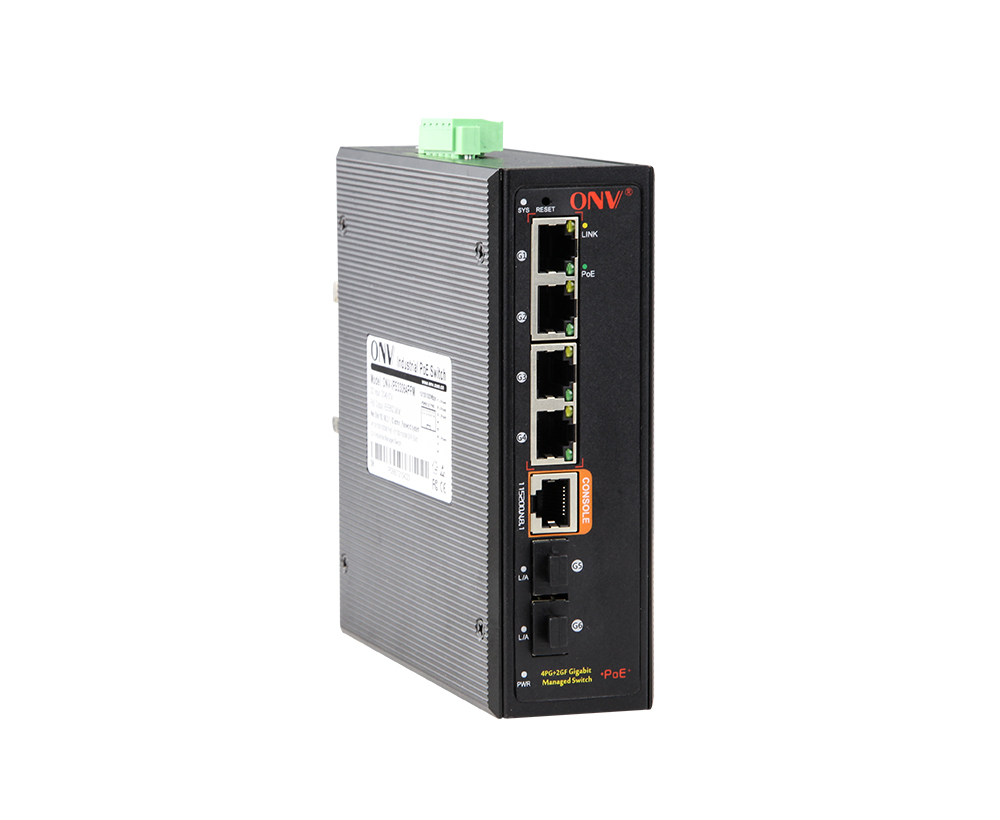

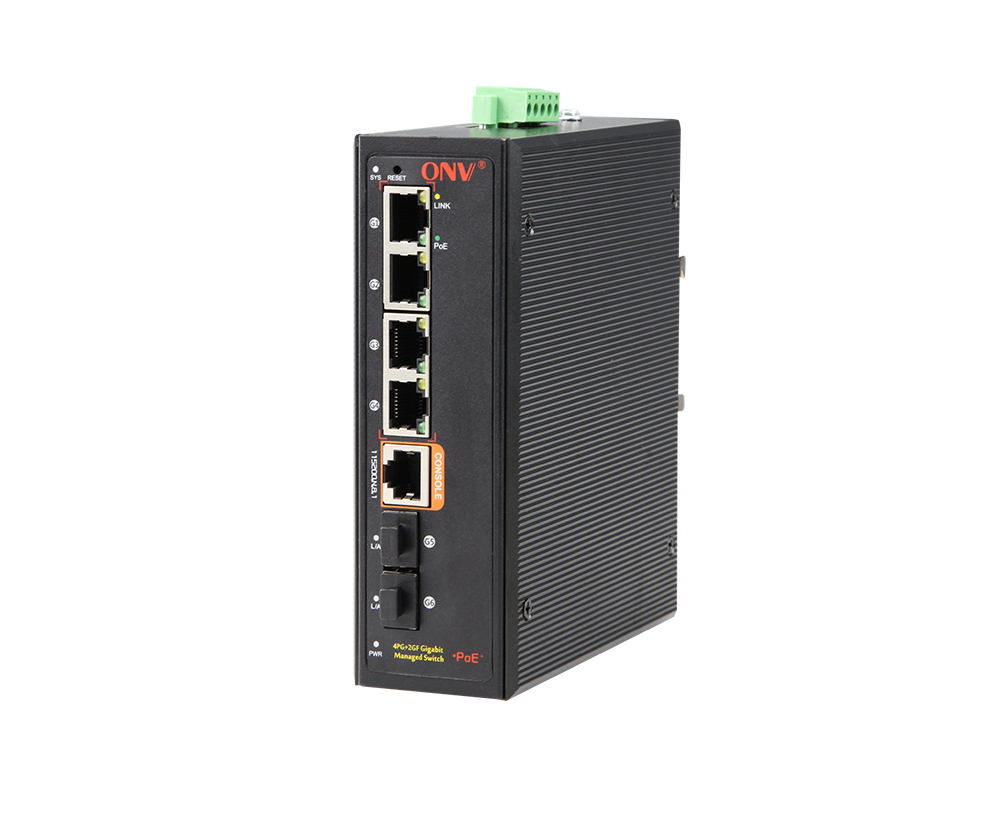

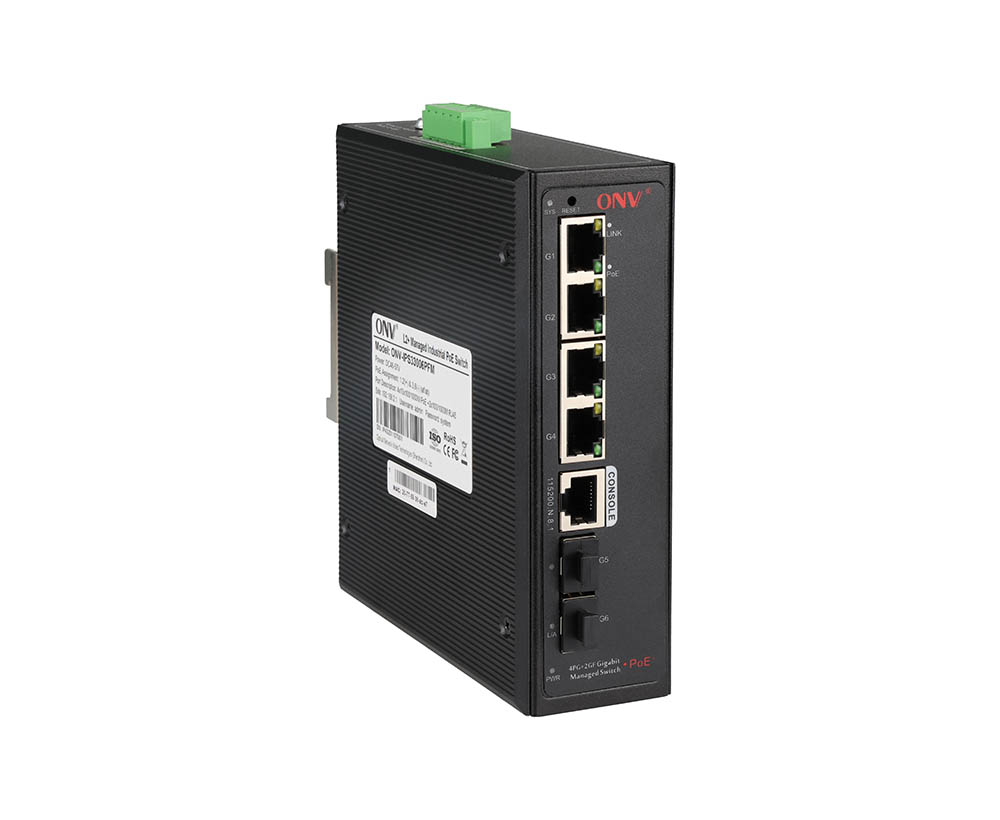

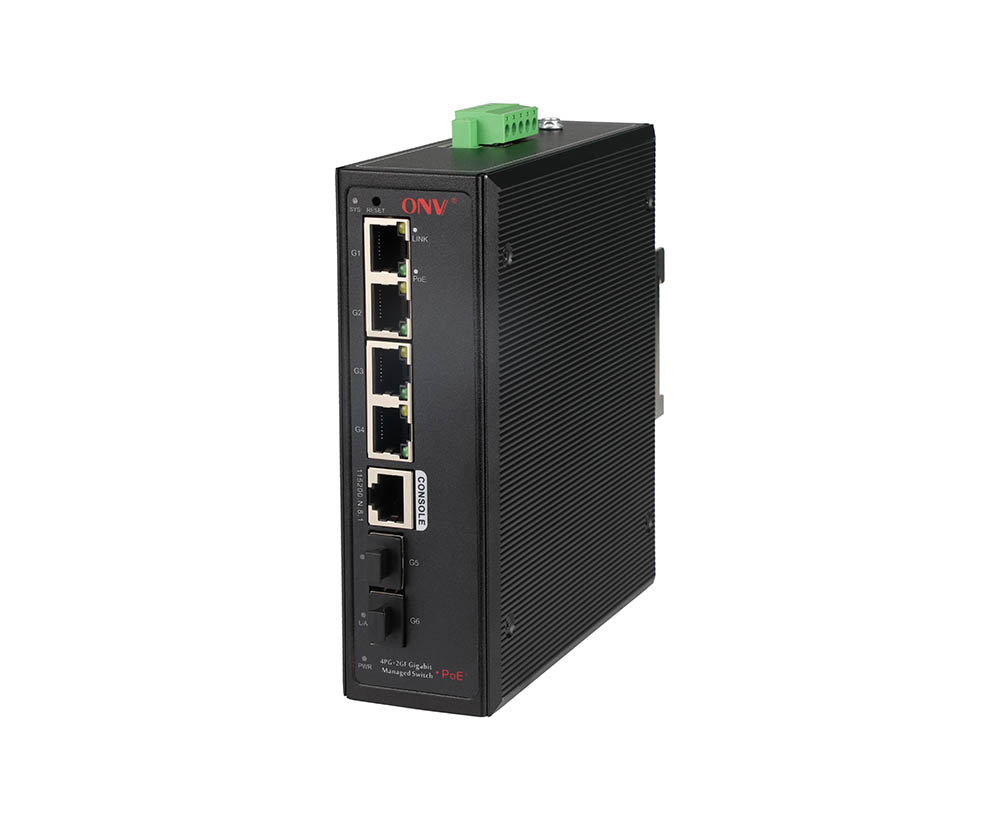

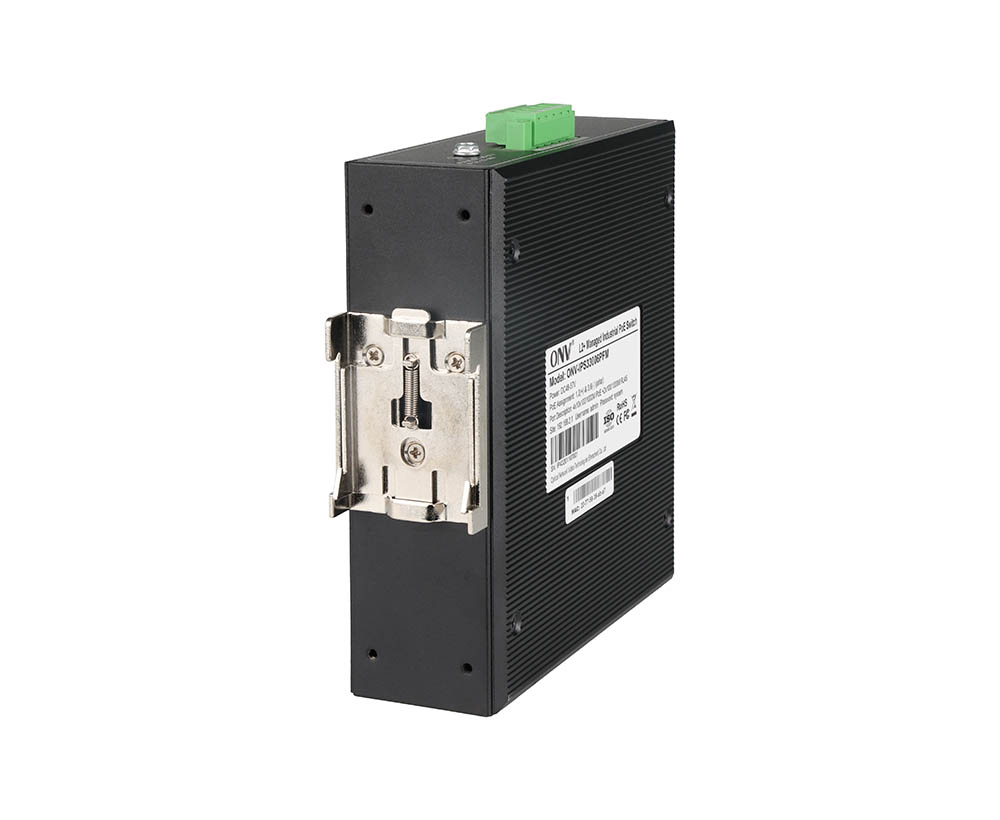

Commutateur PoE industriel géré Gigabit 6 ports L2

Modèle： ONV-IPS33006PFM

L2 a contrôlé le commutateur industriel de fibre de PoE avec les ports RJ45 de 4*10/100/1000M et les ports de fibre de SFP de liaison montante de 2*100/1000M. Le port 1-4 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante DC et un montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique

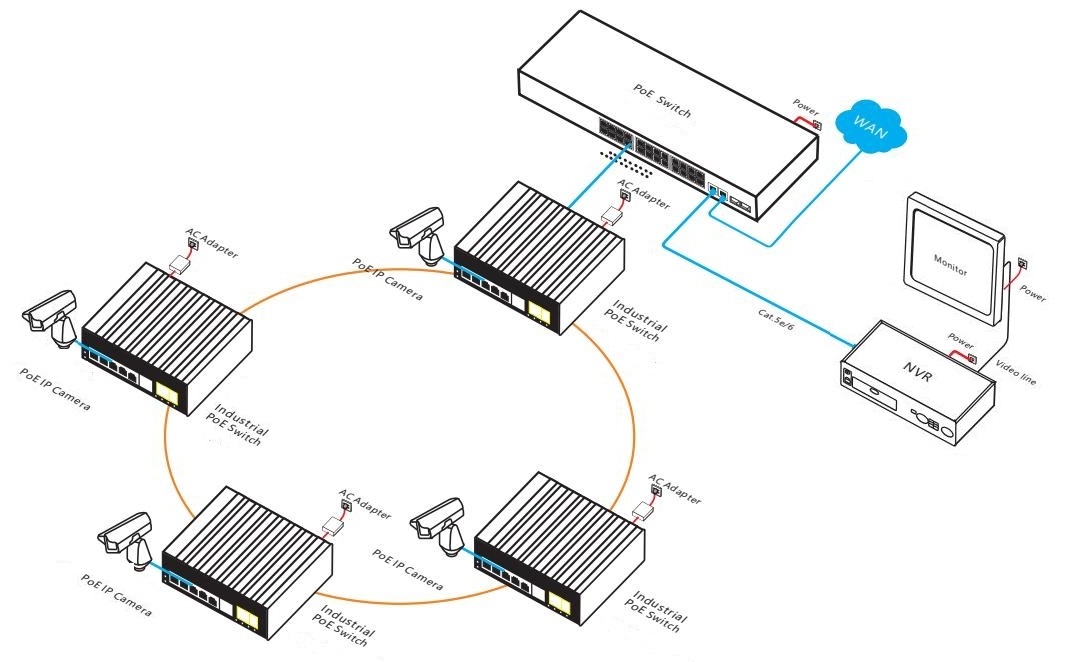

Application
Documents
Produits connexes

APERÇU

Le ONV-IPS33006PFM est un commutateur industriel contrôlé par gigabit de fibre de PoE indépendamment développé par ONV. Il a les ports RJ45 adaptatifs de 4*10/100/1000M et les ports de fibre de SFP de liaison montante de 2*100/1000M. Le port 1-4 peut soutenir la norme d'IEEE 802.3 af/at PoE et la puissance du simple-port PoE jusqu'à 30W.En tant que dispositif d'alimentation PoE, il peut détecter et reconnaître automatiquement l'équipement de réception de puissance qui répond à la norme et fournir de l'énergie via le câble réseau. Il peut alimenter les équipements terminaux PoE tels que les AP sans fil, les caméras IP, les téléphones VoIP et les capteurs industriels via un câble réseau, et répondre à l'environnement réseau nécessitant une alimentation PoE haute densité. Il convient au transport intelligent, au transit de rail, à l'énergie électrique, à l'exploitation, à la métallurgie, et à l'énergie verte, scènes industrielles telles que la construction installant un réseau de communication rentable et stable.

Le ONV-IPS33006PFMDispose de fonctions de gestion de réseau L2 +. Il estPeutGestion de soutien IPV4 et expédition statique de routage, mécanismes complets de protection de sécurité, ACL complet/Politiques de QoS, et fonctions riches de VLAN, le rendant facile à gérer et maintenir. Prend en charge plusieurs protocoles de redondance réseau RSTP (<50ms) pour améliorer la sauvegarde des liens et la fiabilité du réseau. Lorsqu'un réseau unidirectionnel échoue, la communication peut être rétablie rapidement pour assurer une communication ininterrompue des transmissions importantes. Selon les besoins de l'application, la gestion d'alimentation PoE, le contrôle de flux de port, la division VLAN, la QoS et d'autres configurations de service d'application peuvent être effectuées via des méthodes de gestion de réseau telles que Web, CLI, SNMP et Telnet.

CARACTÉRISTIQUE

Accès Gigabit

◇L'expédition non bloquante de fil-vitesse de soutien.

◇Appui duplex basé sur IEEE802.3x et semi-duplex basé dessusBAckpressure.

◇SUpportGigabitRJ45PortEtSFP pORTCombinaison, qui permet aux utilisateurs d'établir avec souplesse la mise en réseau pour répondre aux besoins de divers scénarios.

Alimentation d'énergie intelligente de PoE

◇Fonction de gestion de réseau de PoE de soutien, visionnement de statut de puissance de port, etc. par la configuration de gestion de réseau.

◇Conformez-vous à la norme d'alimentation d'énergie d'IEEE 802.3 af/at PoE, identifiez automatiquement l'équipement de PoE pour l'alimentation d'énergie.

◇4* Les ports RJ45 de 10/100/1000Base-T soutiennent la puissance de PoE, répondant aux exigences de puissance de PoE de la surveillance de sécurité, systèmes d'automation industrielle, couverture sans fil,Et autres scénarios.

ForteCapacité de traitement des affaires

◇Appui IEEE 802.1Q VLAN.

◇Ring réseau RSTP spanning tree protocole élimine couche 2 boucles et réalise lien de sauvegarde.

◇SoutienIGMP Snooping V1/V2Pour répondre aux besoins de la vidéosurveillance multi-terminal haute définition et de l'accès à la vidéoconférence.

◇Soutenez QoS, trois modes prioritaires basés sur le port, 802.1P et DSCP-basés, et quatre algorithmes de planification de file d'attente: SP, WRR, etWFQ.

◇L'agrégation statique et l'agrégation dynamique augmentent effectivement la bande passante de lien, réalisent l'équilibrage de charge, et la sauvegarde de lien, et améliorent la fiabilité de lien.

◇Prise en charge de l'ACL pour filtrer les paquets de données en configurant les règles de correspondance, les opérations de traitement et les autorisations de temps afin de fournir des stratégies de contrôle d'accès de sécurité flexibles.

Sécurité

◇Isolation portuaire et contrôle des tempêtes.

◇L'authentification 802.1X fournit des fonctions d'authentification pour les ordinateurs LAN et contrôle l'état d'autorisation des ports contrôlés en fonction des résultats d'authentification.

Stable et fiable

◇CCC, CE, FCC, RoHS.

◇Le volet convivialPeut montrer le statut de dispositif par l'indicateur de LED de PWR,Lien, SYS,L/A,EtPoE.

◇Consommation de puissance faible, logement d'alliage d'aluminium, et excellente dissipation thermique pour assurer l'opération stable du commutateur.

Gestion O & M facile

◇Surveillance de CPU, surveillance de la mémoire, EtDétection ping.

◇SLes journaux ystem et les statistiques de trafic portuaire facilitent l'optimisation et la transformation du réseau.

◇LLDP facilite le système de gestion de réseau pour interroger et déterminer l'état de communication de la liaison.

◇Gestion de réseau Web, CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet et autres méthodes diversifiées de gestion et de maintenance.

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation électrique recommandée
ONV-IPS33006PFM	L2 + a contrôlé le commutateur industriel de fibre de PoE avec des ports RJ45 de 410/100/1000M et des ports de fibre de SFP de liaison montante de 2100/1000M. Le port 1-4 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC et le montage sur rail DIN.	60W/120W
Remarque:Le module optique et l'alimentation ne sont pas inclus et doivent être achetés.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	6-portGCommutateur industriel contrôlé par igabit de PoE	1	Set
	Câble adaptateur RJ45-DB9	1	PC
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
Module 1.25G optique	2630-G	Module optique industriel de SFP, 1.25G double fibre multimode 850nm, distance de transmission: 550m,Interface LC, prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2632-G	Module optique industriel de SFP, 1.25G double fibre unimodale 1310nm, distance de transmission: 20km,Interface LC, prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2612-T-G	Module optique industriel de SFP, 1.25G fibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km,Interface LC, prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2613-R-G	Module optique industriel de SFP, 1.25G fibre simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km,Interface LC, prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2612-T-SC-G	Module optique industriel de SFP, fibre 1.25G simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, SC interface, prend en charge la fonction DDM et le branchement à chaud.	PC
	Référence: 2613-R-SC-G	Module optique industriel de SFP, fibre 1,25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, SC interface, prend en charge la fonction DDM et le branchement à chaud.	PC
Module de puissance	2633	Le module optique de 1.25G SFP transfère au port RJ45 de 10/100/1000M.	PC

POWER FOURNITURE

Produit

Modèle

Description

Unité

Alimentation d'énergie industrielle de rail de 60W DIN

GWS-DP60-48

DIN Rai 60W seul ensemble d'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60Hz, 1.0A

Tension de sortie: DC48V, 1.25A

Température de fonctionnement:-40 ℃ à + 70 ℃

Alimentation d'énergie industrielle de rail de 120W DIN

GWS-DP120-48

Rail DIN 120W seul ensemble d'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60Hz, 2.3A

Tension de sortie: DC48V, 2.5A

Température de fonctionnement: -40 ℃ à + 70 ℃

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS33006PFM
Caractéristiques de l'interface
FixePORT	1 * RS232 Console port (115200,N,8,1) Ports de 410/100/1000Base-T PoE (données/puissance) 2100/1000Base-X ports de fibre de la liaison montante SFP (données) 2 ensembles V, port V-redondant d'alimentation CC (terminal industriel de 5P Phoenix)
Port Ethernet	Le port 1-4 peut soutenir l'auto-détection de 10/100/1000Base-T, plein/auto-adaptation semi-duplex de MDI/ MDI-X
Transmission à paire torsadée	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres)
Port de fibre optique	Le port de fibre optique de gigabit, défaut aucun incluent les modules optiques (unimodal facultatif/à plusieurs modes de fonctionnement, fibre simple/double module optique de fibre. LC)
Câble optique/Distance	Multi-mode: 850nm/ 0-550m, monomode: 1310nm/ 0-40km, 1550nm/ 0-120km.
Paramètre de puce
Type de gestion de réseau	L2
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Mode de transmission	Store et Forward (Vitesse de fil complète)
Capacité de commutation	12Gbps(Non bloquant)
Expédition Taux @ 64 octet	8.93Mpps
CPU(Hz)	500M
DRAM	1G
Flash	128M
MAC	8K
Mémoire tampon	4M
Indicateur de LED	Puissance: PWR (Jaune), Système: SYS (Jaune), Réseau: Lien (Jaune), Port fibre: L/A (Vert), PoE: PoE (Vert)
PoE & Alimentation électrique
Port de PoE	Port 1-4
Gestion PoE	Affichage d'état de fonctionnement Port PoE, distribution de puissance de sortie Port PoE, PoE on/off, distribution de puissance af/at
Pin d'alimentation d'énergie	1/2( ) 3/6(-)
Max Puissance par port	30W, IEEE 802,3 af/at
Consommation de puissance	Veille<6W,Chargement completAf <60W, à <120W
Tension d'entrée/interface	DC48-57V, 5P industrielPTerminal de hoenix, protection d'anti-inverse de soutien.
Alimentation électrique	Non, en option 48V/60W ou 48V/120W Alimentation électrique industrielle
Paramètre physique
Temp/humidité d'opération	-40 ~ + 80 °C, 5% ~ 90% RH non condensant
Temp/humidité de stockage	-40 ~ + 85 °C, 5% ~ 95% RH non condensant
Dimension(L * W * H)	145134.547mm
Poids net/brut	0.7Kg/0.9Kg

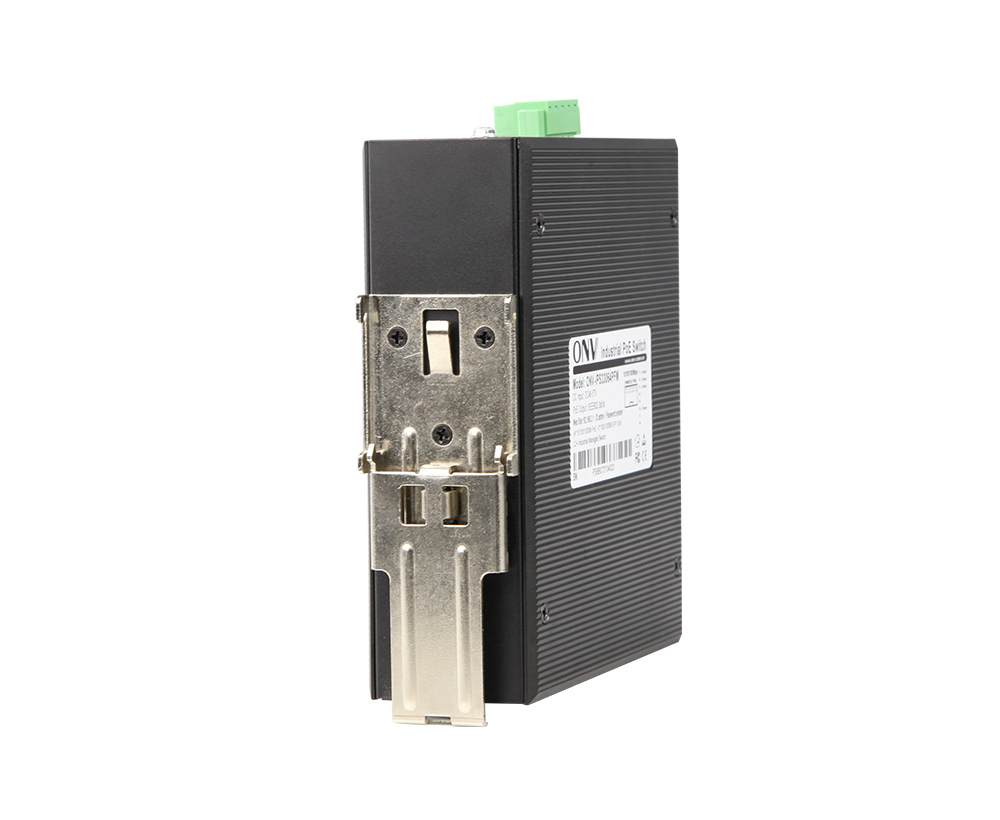

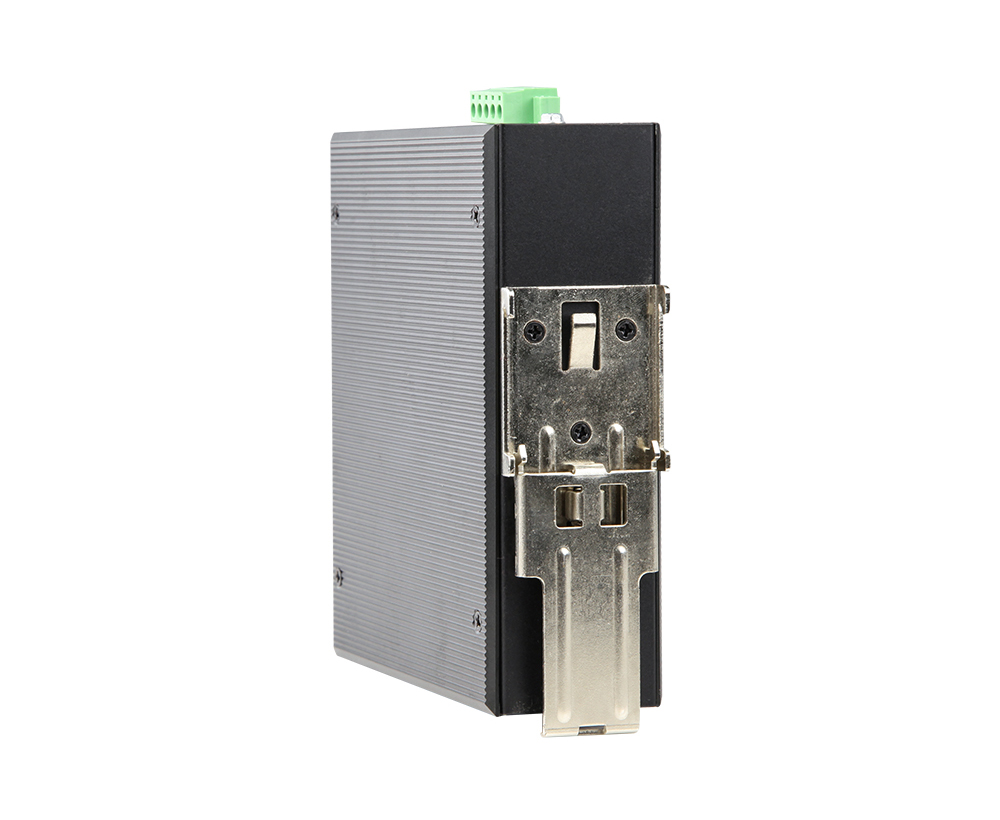

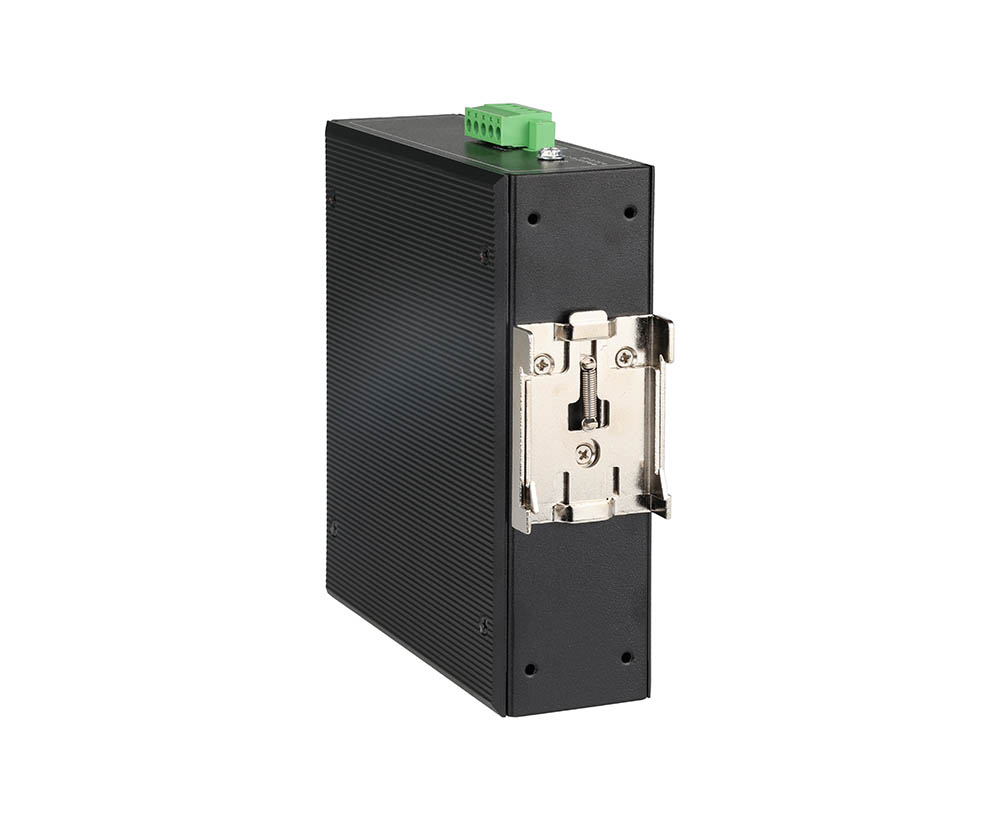

Installation	Bureau, rail DIN de 35mm
Certification et garantie
Protection contre la foudre	IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC partie 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m 1MHz IEC61000-4-12/18 (onde de choc): CM 2.5kV, DM 1kV Niveau de protection: IP40, protection contre la foudre: 6KV 8/20us IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s IEC61000-4-2 (ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV IEC61000-4-6 (transmission de radiofréquence): 10V (150kHz ~ 80MHz) IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV IEC61000-4-8 (champ magnétique de fréquence de puissance): 100A/m, 1000A/m, 1s-3s
Propriétés mécaniques	IEC60068-2-6 (anti vibration), IEC60068-2-27 (anti choc), IEC60068-2-32 (chute libre)
Certification	Ccc, marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe A, RoHS de la pièce 15 de FCC
Garantie	5 ans, entretien perpétuel.
Fonctionnalité de gestion réseau
Interface	Contrôle de flux IEEE802.3x (duplex intégral) Suppression de la tempête de diffusion basée sur le débit du port Gestion du trafic en temps réel de port (intervalle d'écoulement) Limiter le taux de trafic de paquets sur les ports entrants et sortants, la mini-granularité est de 16Kbps et max est de 1Gbps
Caractéristique L3	Itinéraire statique IPV4/itinéraire par défaut
VLAN	VLAN basé sur port (4K), VLAN basé sur le protocole IEEE802.1q, configuration de port d'Access, tronc, hybride
Agrégation de port	Agrégation dynamique LACP, Agrégation statique Max 3 groupes d'agrégation et 8 ports par groupe
Spanning Arbre	RSTP (IEEE 802.1w)
ERPS	ERPSv2
Multidiffusion	Multidiffusion VLAN, mécanisme de sortie rapide de l'utilisateur, IGMP Snooping v1/v2
Mise en miroir du port	Mise en miroir de données bidirectionnelle basée sur le port
QoS	Cartographie prioritaire 802.1p/ DSCP, Diff-Serv QoS Algorithme de planification de file d'attente (SP, WRR, WFQ) Limitation de débit basée sur le débit, filtrage de paquets basé sur le débit Redirection basée sur l'écoulement, files d'attente 8 * Output de chaque port
ACL	ACL basé sur port et fourni par VLAN La fonction de filtrage L2-L4 de paquet peut apparier les 80 premiers octets du paquet et fournir des informations basées sur l'adresse MAC source, l'adresse MAC de destination, l'adresse IP source, l'adresse IP de destination, le type de protocole IP, le port TCP/UDP, la plage de ports TCP/UDP pour définir l'ACL.
Sécurité	Isolement de port, suppression de message d'émission de port Certification IEEE802.1X basée sur port et Mac Gestion hiérarchique des utilisateurs et protection par mot de passe Certification AAA et RADIUS, protection de l'adresse IP source
DHCP	Client DHCP,Surveillance DHCP
Gestion	Gestion de réseau Web (https), détection de ping Gestion de cluster de plateforme ONV-NMS (SNMP LLDP) Récupération en un clic, état d'utilisation du CPU en temps réel Protocole LLDP (Link Layer Discovery Protocol), journal de travail système Configuration console/telnet et CLI, SNMP V1/V2/V3 Horloge de NTP, téléchargement de dossier de HTTP et gestion de téléchargement
Système	Navigateur Web: Mozilla Firefox 2.5 ou supérieur, Google Chrome V42 ou supérieur, câble Ethernet Cat5 et supérieur TCP/IP, adaptateur réseau et système d'exploitation réseau (tel que Microsoft Windows, Linux, Mac OS X) installés sur chaque ordinateur dans le câble Ethernet réseau Cat5 et supérieur
