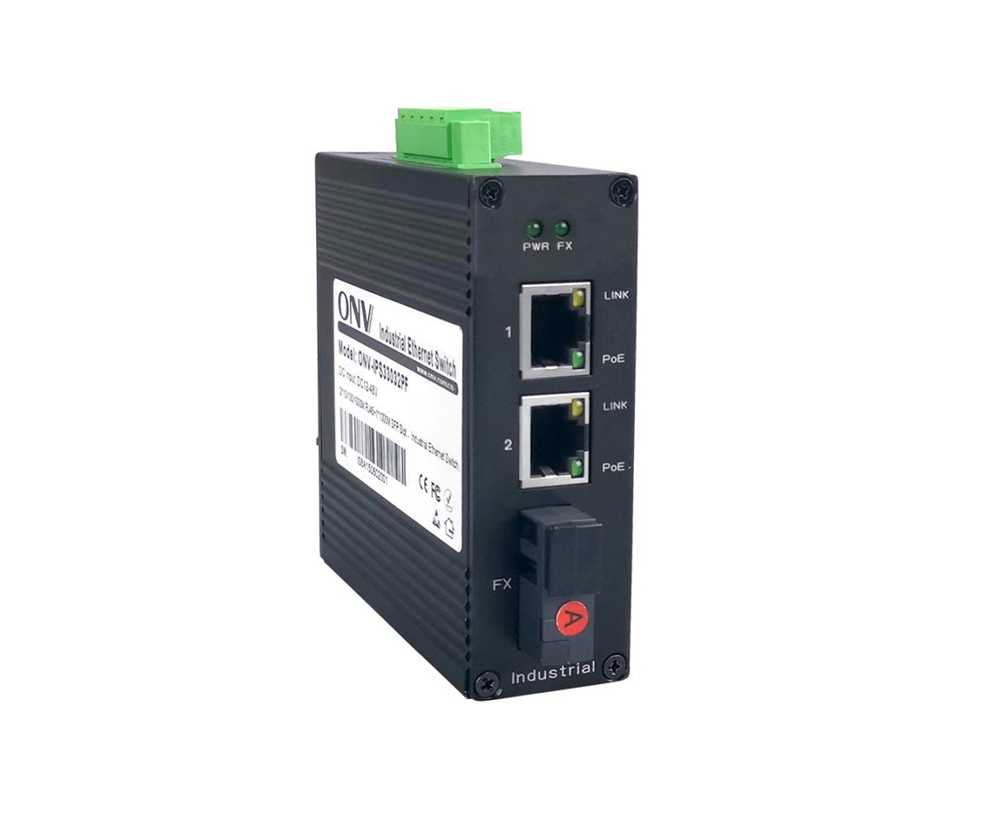

Commutateur industriel de PoE de port du gigabit 3-Commutateur PoE industriel

Commutateur industriel de PoE de port du gigabit 3

Modèle： ONV-IPS33032PFS

Commutateur industriel Unmanaged de PoE avec les ports RJ45 de 2*10/100/1000M et le port de fibre de Sc de liaison montante de 1*1000M (double module optique unimodal de fibre de 1310nm/20km). Le port 1-2 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante DC et un montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique

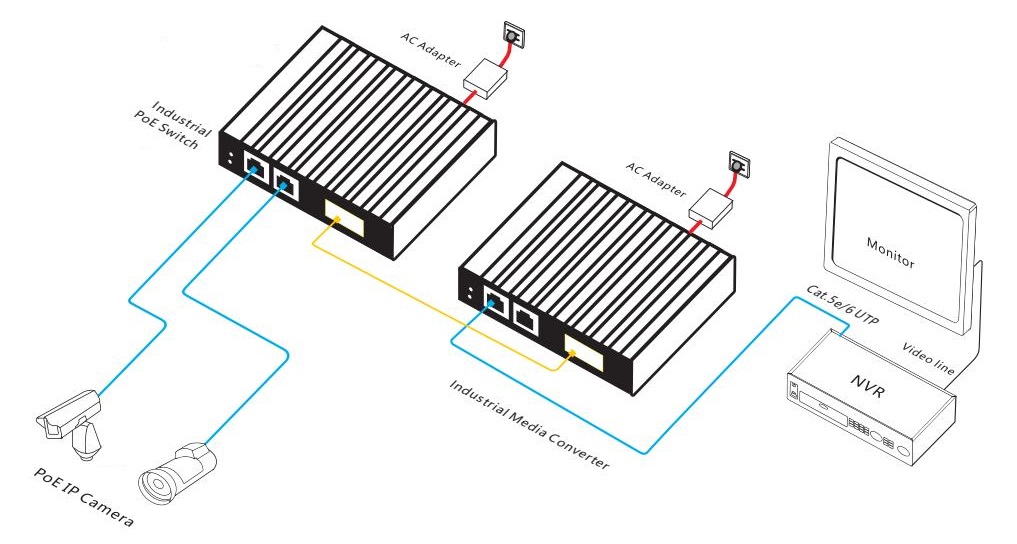

Application
Documents
Produits connexes

APERÇU

LeONV-IPS33032PFSEst unGCommutateur de fibre PoE industriel igabit développé indépendamment par ONV. Il a2* 10/100/1000Base-TAdaptatifPorts RJ45 et1* 1000Base-X SCPort de fibre. Port 1-2Peut prendre en charge la norme IEEE 802.3 af/at PoE et la puissance PoE à port unique est de 30W. En tant que dispositif d'alimentation PoE, il peut détecter et identifier automatiquement les périphériques de réception d'énergie qui répondent aux normes et les alimenter via le câble réseau. Il peut alimenter des AP sans fil, des caméras IP, des capteurs industriels et d'autres terminaux PoE via le câble réseau pour répondre à l'environnement réseau qui nécessite une alimentation PoE haute densité. Il convient aux scénarios industriels tels que le transport intelligent, le transport ferroviaire, l'industrie de l'énergie, les mines, le pétrole, le transport maritime, la métallurgie et l'énergie verte pour construire une énergie économique, efficace, stable, et réseau de communication fiable.Mode non géré, plug and play, pas de configuration, simple et pratique à utiliser.

CARACTÉRISTIQUE

Accès Gigabit

Prend en charge la transmission de vitesse de fil sans blocage.

Prend en charge le duplex intégral basé sur IEEE802.3x et le semi-duplex basé sur la contre-pression.

Gigabit de soutienRJ45Port et SCFibreCombinaison de ports, qui permet aux utilisateurs de créer un réseau de manière flexible pour répondre aux besoins de divers scénarios.

Alimentation intelligente PoE

Conformez-vous à la norme IEEE 802.3 af/at PoE, identifiez automatiquement les périphériques PoE pour l'alimentation et n'endommagez pas les périphériques non PoE.

Les ports RJ45 2*10/100/1000Base-T peuvent prendre en charge l'alimentation PoE pour répondre aux besoins de l'alimentation PoE dans divers scénarios dans le domaine industriel.

Le système prioritaire pour le port PoE fournira d'abord de l'énergie au port de niveau hautement prioritaire lorsque le budget d'alimentation est insuffisant et évitera le surmenage de l'appareil.

Stable et fiable

CCC, CE, FCC, RoHS.

Le panneau convivial peut afficher l'état de l'appareil via l'indicateur LED de PWR, Link et PoE.

Consommation de puissance faible,AAlliage luminumineLogement,EtExcellente dissipation thermique pour assurer un fonctionnement stable du commutateur.

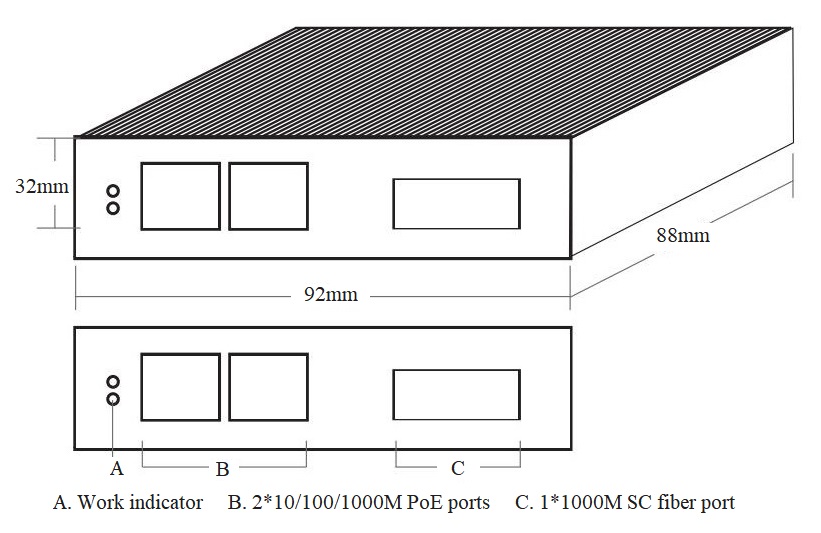

DIMENSION

COMMANDE DES INFORMATIONS

Modèle	Description	Alimentation électrique recommandée
ONV-IPS33032PFS	Commutateur PoE industriel non géré avec ports RJ45 210/100/1000M et port fibre montante SC 11000M (module optique à double fibre monomode 1310nm/20km). Le port 1-2 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC et un montage sur rail DIN.	36W/60W
ONV-IPS33032PFS-M	Commutateur PoE industriel non géré avec ports RJ45 210/100/1000M et port fibre montante SC 11000M (module optique double fibre multimode de 850nm/0.5km). Le port 1-2 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC et un montage sur rail DIN.	36W/60W
ONV-IPS33032PFS-A	Commutateur PoE industriel non géré avec 210/100/1000M RJ45 ports et 11000M port fibre montante SC (module optique monomode à fibre unique 1310nm/20km). Le port 1-2 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC et un montage sur rail DIN.	36W/60W
ONV-IPS33032PFS-B	Commutateur PoE industriel non géré avec 210/100/1000M RJ45 ports et 11000M port fibre montante SC (module optique monomode à fibre unique 1550nm/20km). Le port 1-2 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC et un montage sur rail DIN.	36W/60W
Remarque:L'alimentation n'est pas incluse et doit être achetée.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur de fibre PoE industriel gigabit à 3 ports	1	Ensemble
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

PAPPROVISIONNEMENT DE LA SUIVRE

Produit

Modèle

Description

Unité

Rail DIN 36W Alimentation industrielle

GWS-DP36-48

Rail DIN 36W ensemble unique d'alimentation de puissance de sortie

Tension d'entrée: AC100V ~ 240V 50-60Hz, 0.56A

Tension de sortie: DC48V, 0.75A

Température d'opération:-40 ℃ à + 70 ℃

60W DIN Rail Alimentation industrielle

GWS-DP60-48

Rail DIN 60W ensemble unique d'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60Hz, 1.0A

Tension de sortie: DC48V, 1.25A

Température d'opération:-40 ℃ à + 70 ℃

PRODUIT CONNEXES

Modèle	Description
ONV-IPS33032PF	Commutateur de fibre PoE industriel non géré avec 2 ports RJ45 * 10/100/1000M et port fibre SFP 1*1000M. Le port 1-2 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC et un montage sur rail DIN.
ONV-IPS33042PF	Commutateur de fibre PoE industriel non géré avec 2 ports RJ45 * 10/100/1000M et 2 ports fibre SFP 1000M. Le port 1-2 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC et un montage sur rail DIN.
ONV-IPS33064PF	Commutateur de fibre PoE industriel non géré avec ports RJ45 410/100/1000M et ports fibre SFP 21000M. Le port 1-4 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC et un montage sur rail DIN.
ONV-IPS33064PFG	Commutateur de fibre PoE industriel non géré avec ports RJ45 510/100/1000M et port fibre SFP 11000M. Le port 1-4 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC et un montage sur rail DIN.
ONV-IPS33108PF	Commutateur de fibre PoE industriel non géré avec ports RJ45 810/100/1000M et ports fibre SFP 21000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC et un montage sur rail DIN.
ONV-IPS33128PF	Commutateur de fibre PoE industriel non géré avec ports RJ45 1010/100/1000M et ports fibre SFP 21000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC et un montage sur rail DIN.

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS33032PFS
Caractéristiques d'interface
FixePOrt	1 * 1000Base-X SC fibre port (données) 2 *10/100/1000Base-TPOEPorts(Données/Puissance) 2 ensembles de ports d'alimentation CC V , V-redondants (terminal Phoenix 5P)
Port Ethernet	Port 1-2 peut prendre en charge 10/100/1000Base-T(X) auto-détection, full/semi-duplex MDI/ MDI-X auto-adaptation
Paire torsadée Transmission	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou UTP ultérieur (≤ 100 mètres) 1000BASE-T: Cat5e ou UTP ultérieur (≤ 100 mètres)
Port de fibre optique	Le module optique par défaut est à double fibre monomode 20km, port SC (fibre monomode en option et module optique à double fibre multimode)
Câble optique/Distance	Multi-mode: 850nm/ 0-550m, mode unique: 1310nm/ 0-40km, 1550nm/ 0-120km
Paramètre de puce
Protocole réseau	IEEE 802.3 10BASE-T,IEEE 802.3i 10Base-T,IEEE 802.3u 100Base-TX,IEEE 802.3Ab1000Base-T, IEEE 802.3z 1000Base-X,IEEE 802.3x
Mode de transfert	Stocker et faire en avant (Pleine vitesse de fil)
Capacité de commutation	12Gbps(Non bloquant)
Expédition Taux @ 64 octet	4.46Mpps
MAC	2K
Mémoire tampon	2M
JumboFRamé	9.2K
LED Indicateur	Puissance: PWR(GRéen),Réseau: Lien,Lien/Acte (YEllow),PoE: PoE (GRéen)
PoE et alimentation électrique
POEPort	Port 1-2
Pin d'alimentation électrique	3/6 (-) 1/2 (+)
Consommation de puissance	Veille <5W, pleine charge <60W
Tension d'entrée/Interface	DC48-57V, 5P terminal industriel Phoenix, protection anti-retour de soutien.
Alimentation électrique	Non, facultatif 48V/36W ou 48V/60W Alimentation électrique industrielle
Paramètre physique
Temp/humidité d'opération	-40~+75°C,5%~90% HR Sans condensation
Temp de stockage/humidité	-40~+85 °C,5%~95% HR Sans condensation
Dimension(L * W * H)	928832Mm
Poids net/brut	0.3Kg/0.4Kg
Installation	Bureau, 35mmDINRAil
Certification et garantie
Protection contre la foudre	IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC Partie 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (norme industrielle commune) IEC61000-4-9 (champ d'aimant pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m 1MHz IEC61000-4-12/18 (onde de choc): CM2.5kV, DM1kV Niveau de protection: IP40,Protection contre la foudre: 6KV 8/20us IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission en mode commun): 30V, 300V, 1s IEC61000-4-2 (ESD): Décharge de contact ± 8kV, décharge d'air ± 15kV IEC61000-4-6 (transmission de fréquence radio): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV
Propriétés mécaniques	IEC60068-2-6 (anti vibration), IEC60068-2-27 (antichoc), IEC60068-2-32 (chute libre)
Certification	CCC, marquage CE, commercial, EN62368-1 CE/LVD, FCC Partie 15 Classe A, RoHS
Garantie	5 ans, entretien à vie.
