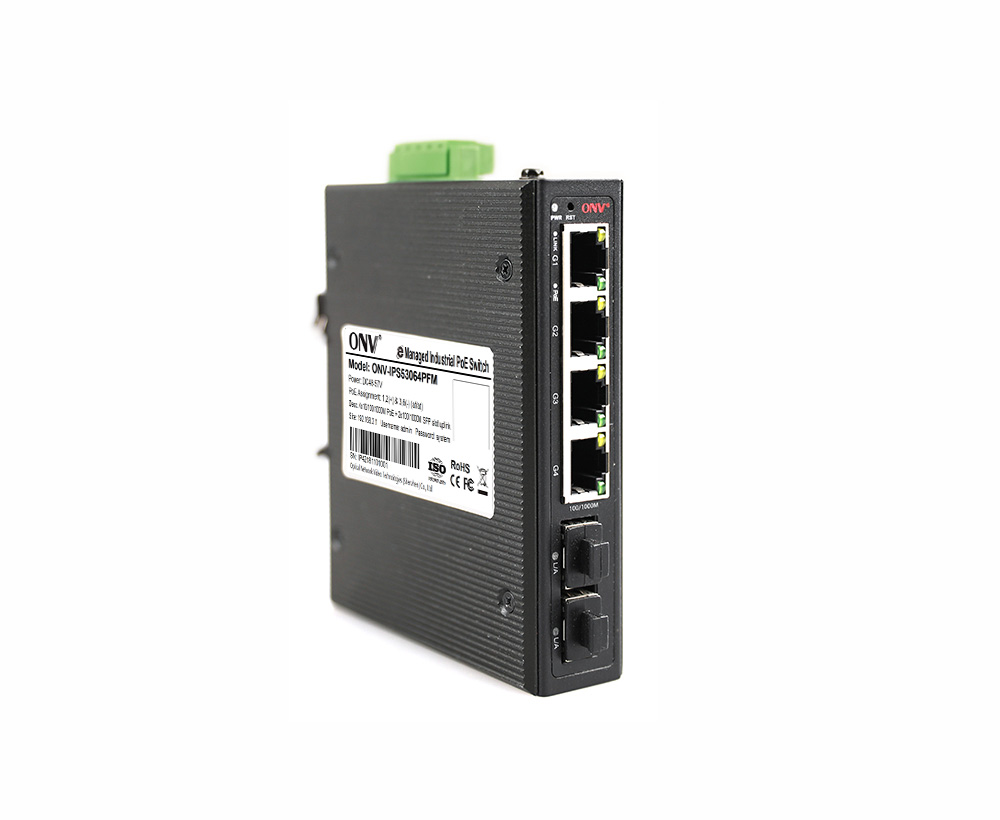

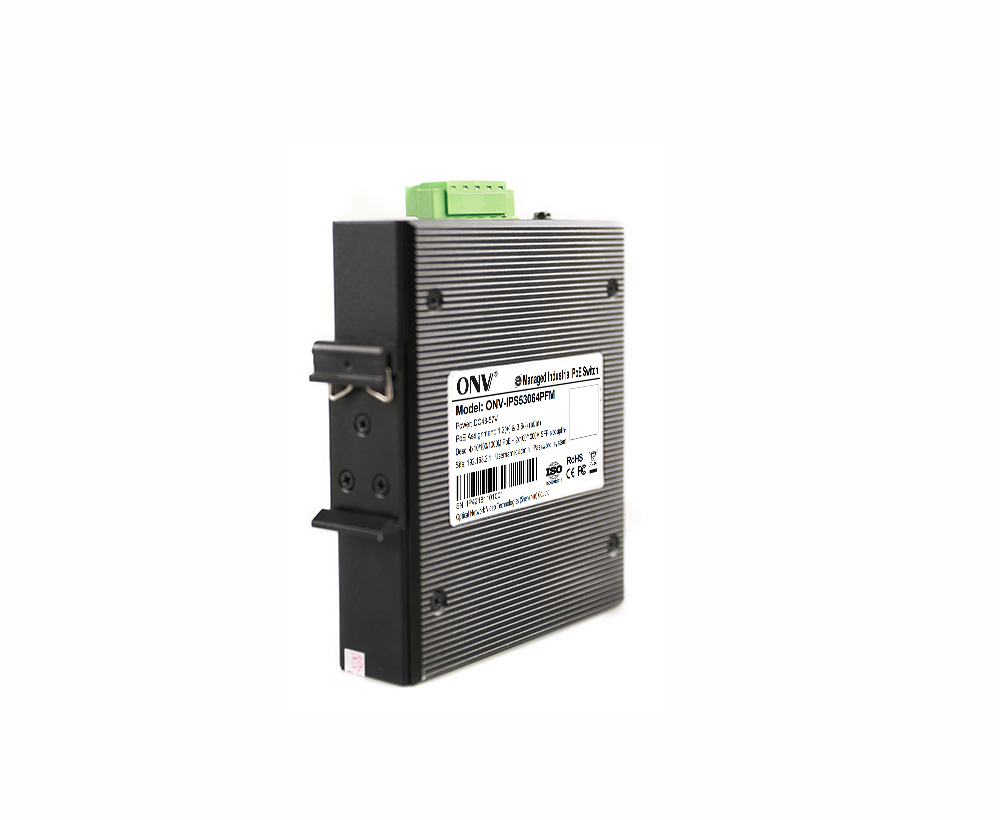

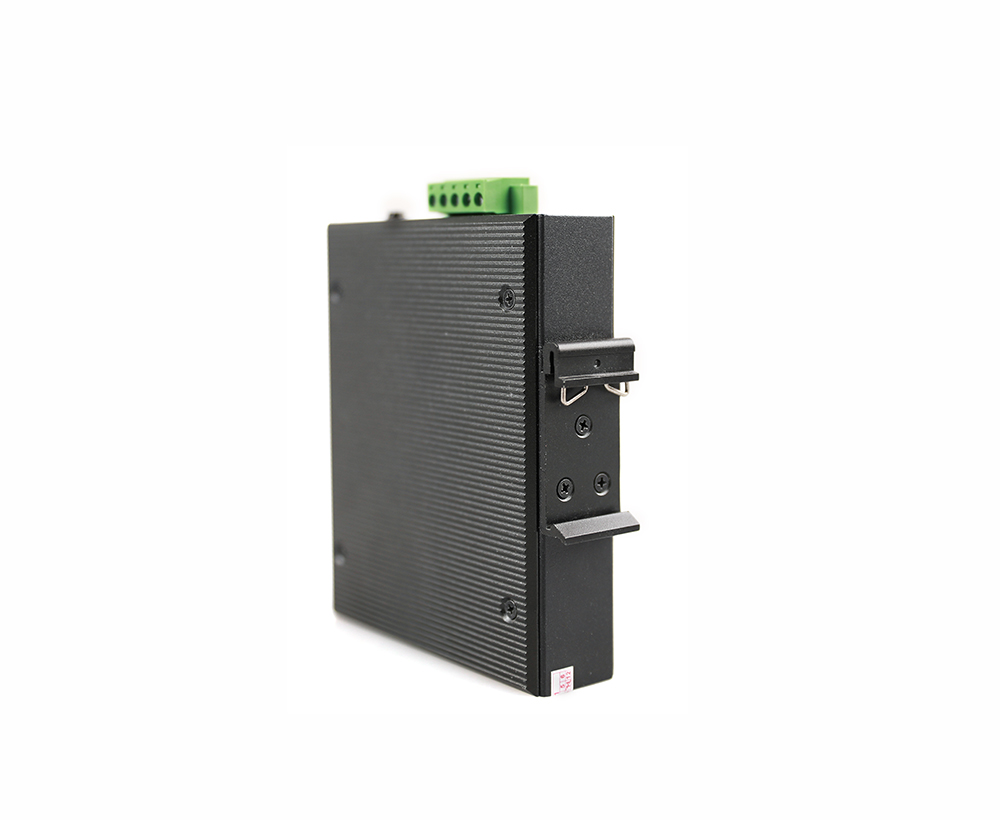

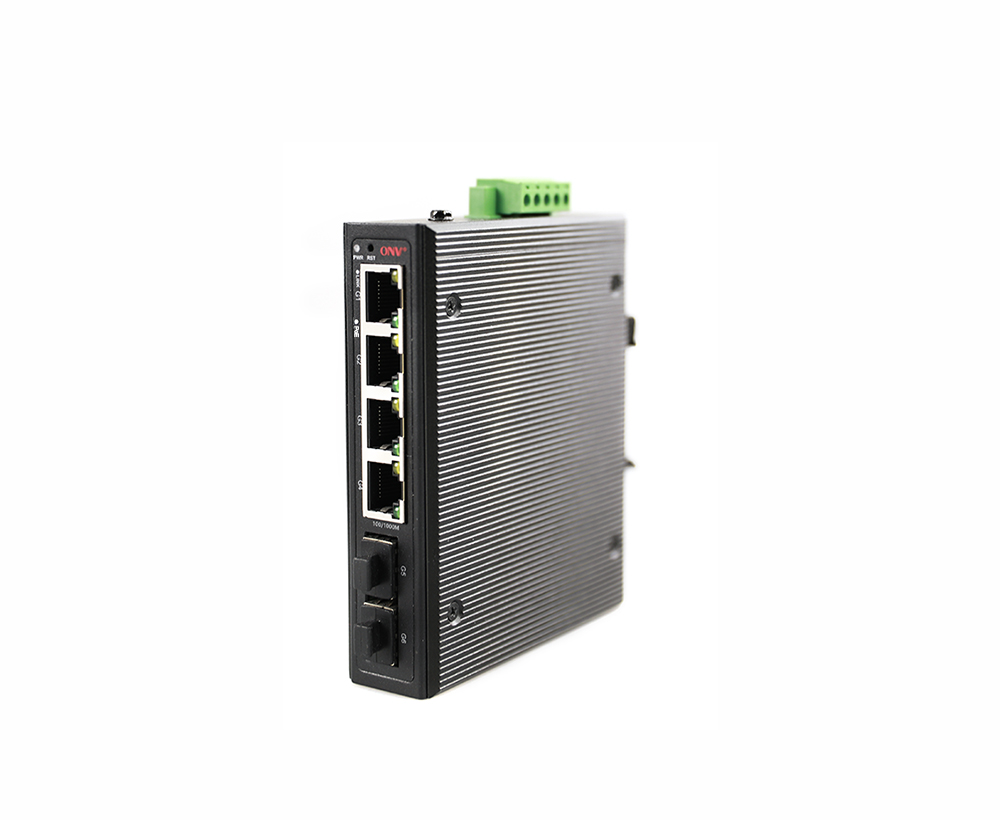

Commutateur PoE industriel facile à gérer Gigabit 6 ports

Modèle： ONV-IPS53064PFM

Commutateur industriel contrôlé facile de PoE avec les ports de fibre de SFP de liaison montante de 2*100/1000M et les ports RJ45 de 4*10/100/1000M. Le port 1-4 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC (connexion Phoenix terminal ou jack d'alimentation CC) et montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique
Application
Documents
Produits connexes

APERÇU

Le ONV-IPS53064PFM est un commutateur PoE industriel géré par Gigabit Easy développé indépendamment par ONV. Il a 2 * ports de fibre SFP de liaison montante 100/1000Base-XEt4*10/100/1000Base-T adaptatif RJ45 ports. Le port 1-4 peut prendre en charge la norme IEEE 802.3 af/at PoE et la puissance PoE à port unique jusqu'à 30W. En tant que dispositif d'alimentation PoE, il peut détecter et reconnaître automatiquement l'équipement de réception d'énergie qui répond à la norme et l'alimentation via le câble réseau. Il peut alimenter les équipements terminaux PoE tels que les capteurs AP, IP, VoIP et industriels sans fil via le câble réseau. Il répond également à l'environnement réseau qui nécessite une alimentation PoE haute densité. Il convient au transport intelligent, au transport ferroviaire, à l'industrie de l'énergie, aux mines, au pétrole et aux scènes industrielles telles que le transport maritime, la métallurgie et la construction d'énergie verte, formant un coût-efficace, stable, et réseau de communication fiable.

Le ONV-IPS53064PFM peut prendre en charge la plate-forme cloud ONV-NMS pour réaliser la gestion de la topologie réseau, l'agrégation de liens, la gestion des ports, la gestion PoE, l'exploitation et la maintenance à distance, etc. Il a une fiabilité élevée, une installation et une maintenance faciles, une fonction de commutation rapide et de multiples ports d'accès, adaptés pour l'accès à des périphériques LAN de différentes tailles.

CARACTÉRISTIQUE

Accès gigabit, port fibre SFP de liaison montante

◇Prend en charge la transmission de vitesse de fil sans blocage.

◇Prend en charge le duplex intégral basé sur IEEE 802.3x et le semi-duplex basé sur la contre-pression.

◇Prend en charge la combinaison de ports Gigabit RJ45 et de ports fibre SFP, qui permet aux utilisateurs de créer un réseau de manière flexible pour répondre aux besoins de divers scénarios.

Alimentation intelligente PoE

◇Conformez-vous à la norme IEEE 802.3 af/at PoE, identifiez automatiquement les périphériques PoE pour l'alimentation et n'endommagez pas les périphériques non PoE.

◇Prend en charge la fonction de gestion PoE à distance, réalisez la mise sous/hors tension à distance du port PoE, vérifiez l'état d'alimentation du port, le défaut du port PoE de la requête, etc.

◇Les ports RJ45 4*10/100/1000Base-T peuvent prendre en charge la puissance PoE pour répondre aux besoins de surveillance de sécurité, de système de téléconférence, de couverture sans fil et d'autres scénarios.

Optimisation extrême, application minimaliste

◇Alarme de défaut en temps réel et emplacement de défaut.

◇Mise à niveau à distance, redémarrage à distance et réinitialisation d'usine.

◇Plateforme cloud et gestion de l'exploitation et de la maintenance des applications mobiles.

◇Contrôle d'alimentation PoE visualisé, gestion de la topologie du réseau, division VLAN, QoS, agrégation de liens, protection de boucle, mise en miroir de ports, contrôle de port et gestion de la bande passante.

◇Les fonctions pratiques de gestion du réseau sont conservées conformément aux exigences des applications de l'industrie, et le déploiement du réseau, l'exploitation et la maintenance centralisées peuvent être rapidement réalisés grâce à la plate-forme d'exploitation et de maintenance.

Stable et fiable

◇CCC, CE, FCC, RoHS.

◇Le panneau convivial peut afficher l'état de l'appareil via l'indicateur LED de PWR, SYS, Link et L/A.

◇Consommation de puissance faible, boîtier en alliage d'aluminium et excellente dissipation thermique pour assurer le fonctionnement stable de l'interrupteur.

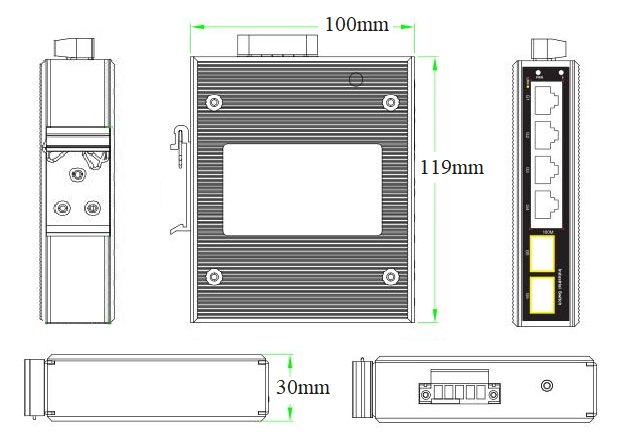

DIMENSION

COMMANDE DES INFORMATIONS

Modèle	Description	Alimentation électrique recommandée
ONV-IPS53064PFM	Commutateur PoE industriel facile à gérer avec 2 ports fibre SFP de liaison montante 100/1000M et 4 ports RJ454 * 10/100/1000M. Le port 1-4 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC (borne Phoenix ou connexion prise d'alimentation CC) et un montage sur rail DIN.	60W/120W
Remarque:Le module optique et l'alimentation ne sont pas inclus et doivent être achetés.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur PoE industriel géré par Gigabit facile à 6 ports	1	Ensemble
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
Module optique 1.25G	2630-G	IndustrielModule optique SFP, 1.25G multi-Mode double fibre 850nm, distance de transmission: 550m, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	2632-G	IndustrielModule optique SFP, 1.25G unique-Mode double fibre 1310nm, distance de transmission: 20km, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	2612-T-G	IndustrielModule optique SFP, fibre unique monomode 1.25G TX1310nm/RX1550nm, distance de transmission: 20km, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	2613-R-G	IndustrielModule optique SFP, fibre unique monomode 1.25G TX1550nm/RX1310nm, distance de transmission: 20km, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	2612-T-SC-G	IndustrielModule optique SFP, fibre unique monomode 1.25G TX1310nm/RX1550nm, distance de transmission: 20km,SInterface C, prend en charge la fonction DDM et le branchement à chaud.	PC
	2613-R-SC-G	IndustrielModule optique SFP, fibre unique monomode 1.25G TX1550nm/RX1310nm, distance de transmission: 20km,SInterface C, prend en charge la fonction DDM et le branchement à chaud.	PC

PAPPROVISIONNEMENT DE LA SUIVRE

Produit

Modèle

Description

Unité

60W DIN Rail Alimentation industrielle

GWS-DP60-48

Rail DIN 60W ensemble unique d'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60Hz, 1.0A

Tension de sortie: DC48V, 1.25A

La température d'opération: -40 ℃ à 70 ℃

120W DIN Rail Alimentation industrielle

GWS-DP120-48

Rail DIN 120W ensemble unique d'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60Hz, 2.3A

Tension de sortie: DC48V, 2.5A

La température d'opération: -40 ℃ à 70 ℃

PRODUIT CONNEXES

Modèle	Description
ONV-IPS53064PFGM	Commutateur PoE industriel facile à gérer avec port fibre SFP de liaison montante 1100/1000M et ports RJ455 10/100/1000M. Le port 1-4 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC (borne Phoenix ou connexion prise d'alimentation CC) et un montage sur rail DIN.
ONV-IPS53108PFM	Commutateur PoE industriel facile à gérer avec ports fibre SFP de liaison montante 2100/1000M et ports RJ45 810/100/1000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC (borne Phoenix ou connexion prise d'alimentation CC) et un montage sur rail DIN.

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS53064PFM
Caractéristiques d'interface
Port fixe	1 * DC5521 puissance jack Port fibre SFP 2100/1000Base-X (données) 410/100/1000Base-T PoE ports (données/puissance) 2 set V, port d'alimentation CC redondant en V (terminal Phoenix 5P)
Port Ethernet	Port 1-4 peut prendre en charge 10/100/1000Base-T auto-détection, full/semi-duplex MDI/ MDI-X auto-adaptation
Paire torsadée Transmission	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou UTP ultérieur (≤ 100 mètres) 1000BASE-T: Cat5e/6 ou UTP ultérieur (≤ 100 mètres)
Port de fibre optique	Interface de fibre optique gigabit, par défaut aucun module optique inclus (module optique monomode/multimode en option, fibre unique/module optique à double fibre. LC)
Câble optique/Distance	Multi-mode: 850nm/ 0-550m, mode unique: 1310nm/ 0-40km, 1550nm/ 0-120km.
Paramètre de puce
Type de gestion réseau	Gestion Web, gestion de plate-forme
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX,IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Mode de transfert	Stocker et en avant (pleine vitesse filaire)
Capacité de commutation	12Gbps (non bloquant)
Taux de transfert @ 64 octets	8.93Mpps
MAC	2K
Mémoire tampon	2M
Cadre Jumbo	9.2K
Indicateur LED	Puissance/système: SYS (vert), Réseau: Lien (jaune), PoE: PoE (vert), Port fibre: L/A (vert)
Interrupteur de réinitialisation	Appuyez sur pendant 6 secondes, puis relâchez pour restaurer les réglages d'usine Appuyez brièvement deux fois (intervalle de 1 seconde) pour passer àUnGérerDÉtat
PoE et alimentation électrique
POEPort	Port 1-4
Gestion PoE	Port PoE sortie on/off, Port PoE vue de puissance en temps réel
Pin d'alimentation électrique	1/2 (-) 3/6 ()
Max Puissance par port	30W, IEEE 802.3 af/at
Consommation de puissance	Veille <6W, pleine charge af<60W, à <120W
Tension d'entrée/Interface	DC48-57V, terminal Phoenix industriel 5P et prise d'alimentation DC5521. Protection de connexion inverse de soutien.
Alimentation électrique	Non, alimentation industrielle 48V/60W ou 48V/120W facultative
Paramètre physique
Temp/humidité d'opération	-40 °C ~ + 75 °C, 5% ~ 90% HR sans condensation
Temp de stockage/humidité	-40 °C ~ + 85 °C, 5% ~ 95% HR sans condensation
Dimension (L * W * H)	11910030mm
Poids net/brut	0.4kg/ 0.5kg
Installation	Bureau, 35mm DIN Rail
Certification et garantie
Protection contre la foudre	IEC61000-4-3 (RS):10 V/m (80-1000MHz) FCC Partie 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (norme industrielle commune) IEC61000-4-9 (champ d'aimant pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m 1MHz IEC61000-4-12/18 (onde de choc): CM2.5kV, DM1kV Niveau de protection: IP40, protection contre la foudre: 6KV 8/20us IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission en mode commun): 30V, 300V, 1s IEC61000-4-2 (ESD): Décharge de contact ± 8kV, décharge d'air ± 15kV IEC61000-4-6 (transmission de fréquence radio): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV
Propriétés mécaniques	IEC60068-2-6 (anti vibration), IEC60068-2-32 (chute libre), IEC60068-2-27 (antichoc)
Certification	Marque CE, commerciale, EN62368-1 CE/LVD, FCC Partie 15 Classe A, RoHS
Garantie	5 ans, entretien à vie.
Caractéristique de gestion réseau
Interface	EEE économie d'énergie et fonction Ethernet vert Statistiques du trafic portuaire, contrôle de flux IEEE 802.3x (Full-duplex) Affichage du statut du port, configuration du taux de négociation duplex/port
VLAN	Configuration VLAN IEEE802.1Q basée sur le port (4K)
Agrégation des ports	Agrégation statique
Protection de boucle
