APERÇU

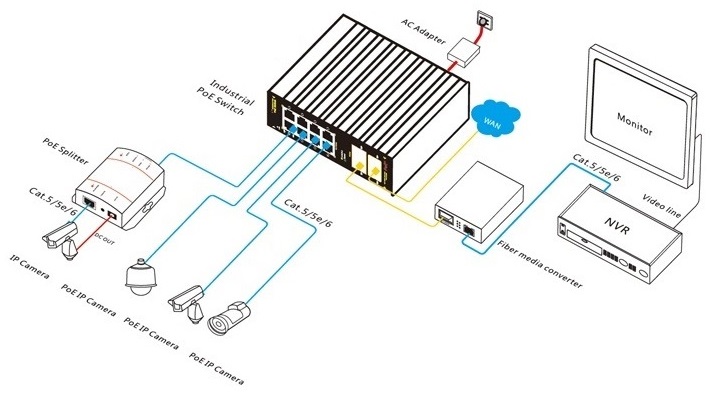

Le ONV-IPS31128PFB est un10/100MCommutateur PoE industriel développé indépendamment par ONV. Il a 8*10/100MRJ45 adaptatifPorts et 2*10/100/1000MRJ45 adaptatifPorts et ports de fibre SFP de liaison montante 2*1000M. Port 1-8Peut soutenir IEEE 802.3 af/à la norme PoE etLePuissance PoE à port unique atteint 30W. En tant que dispositif d'alimentation PoE, il peut détecter et reconnaître automatiquement les périphériques de réception d'énergie qui répondent à la norme et l'alimentation via le câble réseau. Il peut alimenter les équipements terminaux PoE tels que les capteurs AP, IP, VoIP et industriels sans fil via le câble réseau. Il répond également à l'environnement réseau qui nécessite une alimentation PoE haute densité. Il convient au transport intelligent, au transport ferroviaire, à l'industrie de l'énergie, aux mines, au pétrole et aux scènes industrielles telles que le transport maritime, la métallurgie et la construction d'énergie verte, formant un coût-efficace, stable, et réseau de communication fiable. Mode non géré, plug and play, pas de configuration, facile à utiliser.
CARACTÉRISTIQUE
Accès 10/100M
◇Prend en charge la transmission de vitesse de fil sans blocage.
◇Prend en charge le duplex intégral basé sur IEEE802.3x et semi-duplex basé surBCa pression.
◇SUpport10/100M RJ45PortEtPort Gigabit TP et SFPCombinaison, qui permet aux utilisateurs de créer un réseau de manière flexible pour répondre aux besoins de divers scénarios.
Alimentation intelligente PoE
◇Conformez-vous à la norme IEEE 802.3 af/at PoE, identifiez automatiquement les périphériques PoE pour l'alimentation et n'endommagez pas les périphériques non PoE.
◇8*Le port 10/100Base-TX RJ45 supporte l'alimentation PoE pour répondre aux besoins de l'alimentation PoE dans divers scénarios dans le domaine industriel.
◇Système prioritaire pour le port PoE, il fournira d'abord l'alimentation au port de niveau de priorité élevée lorsque le budget d'alimentation est insuffisant et évite le surmenage de l'appareil.
STableauANdREliable
◇CCC, CE, FCC, RoHS.
◇Le panneau convivial peut afficher l'état de l'appareil via l'indicateur LED de PWR, Link et PoE.
◇Consommation de puissance faible, boîtier en alliage d'aluminium et excellente dissipation thermique pour assurer le fonctionnement stable de l'interrupteur.

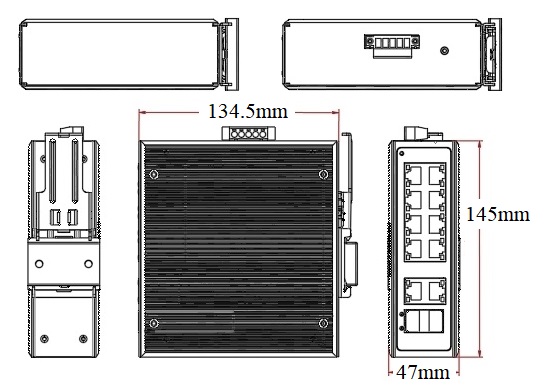

DIMENSION
COMMANDE DES INFORMATIONS
|
Modèle |
Description |
Alimentation électrique recommandée |
|
ONV-IPS31128PFB |
Commutateur de fibre PoE industriel non géré avec ports RJ45 8*10/100M et ports RJ45 2*10/100/1000M et ports fibre SFP de liaison montante 2*1000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC et un montage sur rail DIN. |
120W/240W |
|
Remarque:Le module optique et l'alimentation ne sont pas inclus et doivent être achetés. |
||
LISTE D'EMBALLAGE
|
Liste d'emballage |
Contenu |
Qté |
Unité |
|
Interrupteur PoE industriel 12 ports 10/100M |
1 |
Ensemble |
|
|
Guide de l'utilisateur |
1 |
PC |
|
|
Carte de garantie et certificat de conformité |
1 |
PC |
MODULE OPTIQUE
|
Produit |
Modèle |
Description |
Unité |
|
Module 1.25G optique |
2630-G |
Module optique industriel de SFP, 1.25G double fibre multimode 850nm, distance de transmission: 550m,Interface LC, fonction DDM et supports de branchement à chaud. |
PC |
|
Référence: 2632-G |
Module optique industriel SFP, double fibre monomode 1.25G 1310nm, distance de transmission: 20km,Interface LC, prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
|
2612-T-G |
Module optique industriel SFP, fibre unique monomode 1.25G TX1310nm/ RX1550nm, distance de transmission: 20km,Interface LC, prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
|
2613-R-G |
Module optique industriel SFP, fibre unique monomode 1.25G TX1550nm/ RX1310nm, distance de transmission: 20km,Interface LC, prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
|
2612-T-SC-G |
Module optique SFP industriel, fibre unique monomode 1.25G TX1310nm/ RX1550nm, distance de transmission: 20km, SInterface C, prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
|
2613-R-SC-G |
Module optique SFP industriel, fibre unique monomode 1.25G TX1550nm / RX1310nm, distance de transmission: 20km, SInterface C, prend en charge la fonction DDM et le branchement à chaud. |
PC |
PAPPROVISIONNEMENT DE LA SUIVRE
|
Produit |
Modèle |
Description |
Unité |
|
120W DIN Rail Alimentation industrielle |
GWS-DP120-48 |
Rail DIN 120W ensemble unique d'alimentation de sortie Tension d'entrée: AC100V ~ 240V 50-60Hz, 2.3A Tension de sortie: DC48V, 2.5A Température d'opération: -40 ℃ à + 70 ℃ |
PC |
SPÉCIFICATION TECHNIQUE
|
Modèle |
ONV-IPS31128PFB |
|
Caractéristiques de l'interface |
|
|
Port fixe |
Ports de 8*10/100Base-TX PoE (données/puissance) Ports de 2*10/100/1000Base-T RJ45 (données) 2 * ports de fibre de la liaison montante SFP de 1000Base-X (données) 2 set V, port d'alimentation CC V-redondant (terminal industriel Phoenix 5P) |
|
Port Ethernet |
Port 1-8PeutAppui 10/100Base-TXEt p9-10PeutAppui 10/100/1000Base-T(X) auto-détection, plein/ Semi-duplex MDI/ Auto-adaptation MDI-X |
|
Transmission à paire torsadée |
10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres) |
|
Port de fibre optique |
L'interface de fibre optique de gigabit, défaut aucun incluent le module optique (unimodal facultatif/à plusieurs modes de fonctionnement, fibre simple/double module optique de fibre. LC) |
|
Câble optique/Distance |
Multi-mode: 850nm /0-500m, Monomode: 1310nm /0-40km,1550nm /0-120km |
|
Paramètre de puce |
|
|
Protocole réseau |
IEEE 802, 3 10BASE-T, IEEE 802.3i 10Base-T,IEEE 802.3u100Base-TX,IEEE 802.3ab 1000Base-T,IEEE 802.3z 1000Base-X,IEEE 802.3x |
|
Mode de transmission |
Stocker et avancer (pleine vitesse de fil) |
|
Capacité de commutation |
12Gbps (non bloquant) |
|
Taux de transmission @ 64 octet |
7,14 Mpps |
|
MAC |
2K |
|
Mémoire tampon |
2M |
|
Cadre Jumbo |
9.2K |
|
Indicateur de LED |
Puissance: PWR (vert), Réseau: Lien, lien/acte (jaune), PoE: PoE (vert) |
|
PoE & Alimentation électrique |
|
|
Port de PoE |
Port 1-8 |
|
Pin d'alimentation d'énergie |
1/2 ( ) 3/6 (-) |
|
Puissance maximum par port |
30W, IEEE 802,3 af/at |
|
Consommation de puissance |
Veille <8W, pleine charge af<120W, af<240W |
|
Tension d'entrée/interface |
DC48-57V, terminal industriel de 5P Phoenix, protection d'anti-inverse de soutien |
|
Alimentation électrique |
Non, en option 48V/120W ou 48V/240W alimentation industrielle |
|
Paramètre physique |
|
|
Temp/humidité d'opération |
-40~+75°C,5%~90% HR sans condensation |
|
Temp/humidité de stockage |
-40~+85 °C,5%~95% HR sans condensation |
|
Dimension (L * W * H) |
145*134.5*47mm |
|
Poids net/brut |
0,7 kg/0,9 kg |
|
Installation |
Bureau, rail DIN de 35mm |
|
Certification et garantie |
|
|
Protection contre la foudre |
IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC partie 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m 1MHz IEC61000-4-12/18 (onde de choc): CM 2.5kV, DM 1kV Niveau de protection: IP40,Protection contre la foudre: 6KV 8/20us IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV; câble de données: ± 2kV IEC61000-4-16 (transmission de Commun-mode): 30V, 300V,1s IEC61000-4-2 (ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV |
|
Propriétés mécaniques |
IEC60068-2-6 (anti vibration), IEC60068-2-27 (anti choc), IEC60068-2-32 (chute libre) |
|
Certification |
CCC,Marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe A, RoHS de la pièce 15 de FCC |
|
Garantie |
5 ans, entretien perpétuel. |
