Commutateur industriel de 10/100M 3-port PoE-Commutateur PoE industriel

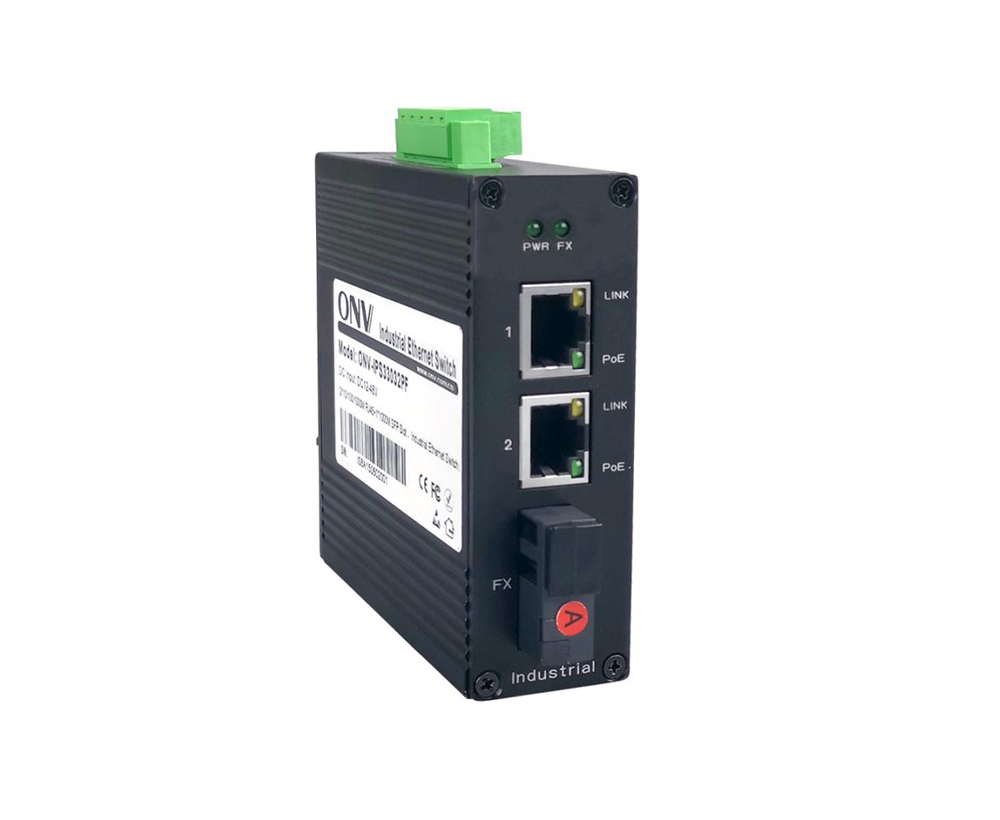

Commutateur industriel de 10/100M 3-port PoE

Modèle： ONV-IPS31032PFS

Commutateur industriel Unmanaged de PoE avec les ports RJ45 de 2*10/100M et le port de fibre de Sc de liaison montante de 1*155M (module optique unimodal de la double fibre 1310nm/20km). Le port 1-2 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante DC et un montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique
Application
Documents
Produits connexes

APERÇU

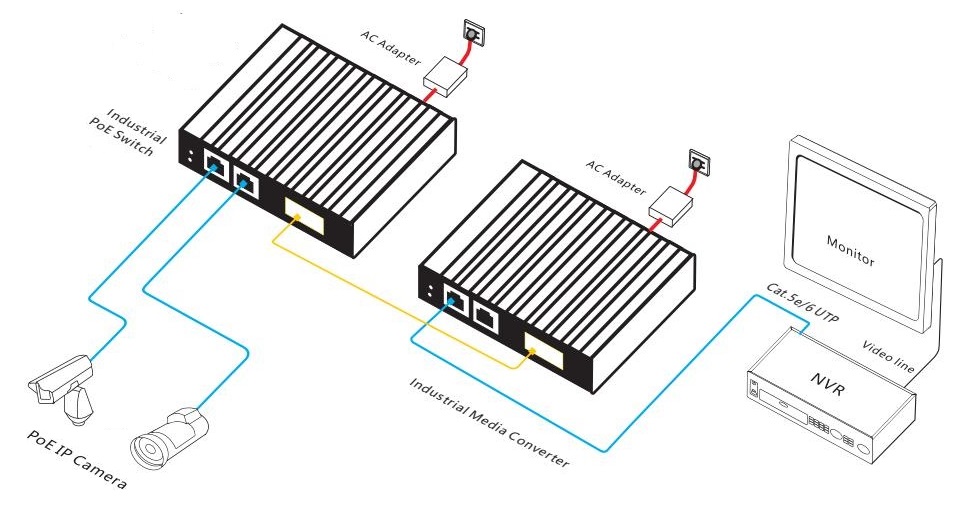

Le ONV-IPS31032PFS est un commutateur industriel de fibre de 10/100M PoE indépendamment développé par ONV. Il a 2*10/100M adaptatifRJ45Ports et port de fibre de Sc de 1*155M. Le port 1-2 peut prendre en charge la norme IEEE 802.3 af/at PoE et la puissance PoE à port unique est de 30W.En tant que dispositif d'alimentation PoE, il peut détecter et reconnaître automatiquement l'équipement de réception de puissance qui répond à la norme et fournir de l'énergie via le câble réseau. Il peut alimenter des terminaux PoE tels que des AP sans fil, des caméras IP et des capteurs industriels via le câble réseau, et répondre à l'environnement réseau nécessitant une alimentation PoE haute densité. Il convient au transport intelligent, au transit ferroviaire, à l'industrie énergétique, aux mines, au pétrole et au transport maritime. Les scènes industrielles telles que la métallurgie et l'énergie verte, la construction forment un réseau de communication rentable, stable et fiable. Mode non géré, plug and play, pas de configuration, facile à utiliser.

CARACTÉRISTIQUE

Accès 10/100M

◇L'expédition non bloquante de fil-vitesse de soutien.

◇Appui duplex basé sur IEEE802.3x et semi-duplex basé dessusBAckpressure.

◇SUpport 10/100M RJ45PortEtSc de 155MCombinaison de port fibre, qui permet aux utilisateurs de construire avec souplesse la mise en réseau pour répondre aux besoins de divers scénarios.

Alimentation d'énergie intelligente de PoE

◇Conformez-vous à IEEE 802.3 af/à la norme de PoE, identifiez automatiquement des dispositifs de PoE pour l'alimentation d'énergie, et n'endommagez pas des dispositifs non-PoE.

◇2* Les ports RJ45 10/100Base-TX peuvent prendre en charge l'alimentation PoE pour répondre aux besoins de l'alimentation PoE dans divers scénarios dans le domaine industriel.

◇Le système de priorité pour le port PoE alimentera d'abord le port de niveau de priorité élevée lorsque le budget d'alimentation est insuffisant et évitera le surmenage de l'appareil.

Stable et fiable

◇CCC, CE, FCC, RoHS.

◇Le panneau convivial peut montrer le statut de dispositif par l'indicateur de LED de PWR, lien, EtPoE.

◇Faible consommation d'énergie,Logement d'alliage d'aluminium, et excellente dissipation thermique pour assurer le fonctionnement stable du commutateur.

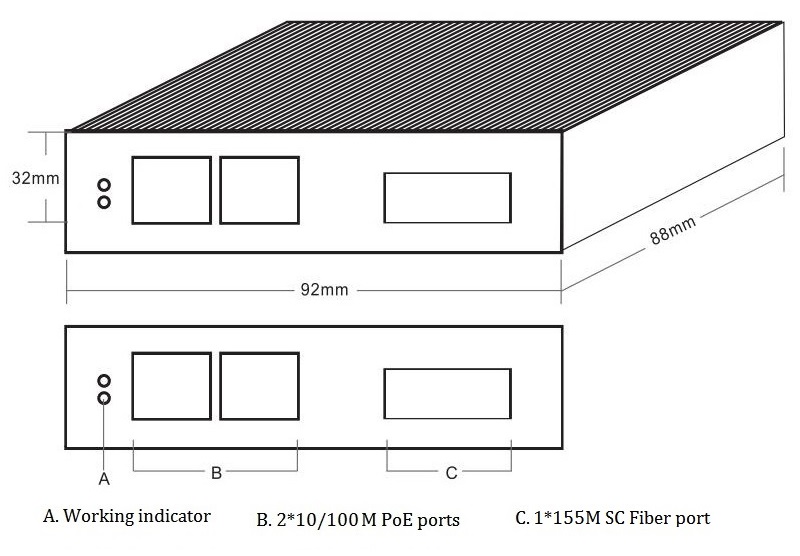

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation électrique recommandée
ONV-IPS31032PFS	Commutateur industriel Unmanaged de PoE avec les ports RJ45 de 210/100M et le port de fibre de Sc de liaison montante de 1155M (module optique unimodal de la double fibre 1310nm/20km). Le port 1-2 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC et le montage sur rail DIN.	36W/60W
ONV-IPS31032PFS-M	Commutateur industriel Unmanaged de PoE avec les ports RJ45 de 210/100M et le port de fibre de Sc de liaison montante de 1155M (module optique de la double fibre 850nm/0.5km ou 1310nm/2km multimode). Le port 1-2 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC et le montage sur rail DIN.	36W/60W
ONV-IPS31032PFS-A	Commutateur industriel Unmanaged de PoE avec les ports RJ45 de 210/100M et le port de fibre de Sc de liaison montante de 1155M (module optique unimodal de fibre simple de 1310nm/20km). Le port 1-2 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC et le montage sur rail DIN.	36W/60W
ONV-IPS31032PFS-B	Commutateur industriel Unmanaged de PoE avec les ports RJ45 de 210/100M et le port de fibre de Sc de liaison montante de 1155M (module optique unimodal de fibre simple de 1550nm/20km). Le port 1-2 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC et le montage sur rail DIN.	36W/60W
Remarque:L'alimentation n'est pas incluse et doit être achetée.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur industriel de 3-port 10/100M PoE	1	Set
	Guide de l'utilisateur	1	PC
	Carte de garantie	1	PC

POWER FOURNITURE

Produit

Modèle

Description

Unité

Alimentation d'énergie industrielle de rail de 36W DIN

GWS-DP36-48

Rail DIN 36W ensemble unique d'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60Hz, 0.56A

Tension de sortie: DC48V, 0.75A

Température de fonctionnement:-40 ℃ à + 70 ℃

Alimentation d'énergie industrielle de rail de 60W DIN

GWS-DP60-48

Le rail 60W DIN choisissent l'ensemble d'alimentation de puissance de sortie

Tension d'entrée: AC100V ~ 240V 50-60Hz, 1.0A

Tension de sortie: DC48V, 1.25A

Température de fonctionnement:-40 ℃ à + 70 ℃

PRODUIT CONNEXE

Modèle	Description
ONV-IPS31004PF	Commutateur industriel Unmanaged de PoE avec les ports RJ45 de 410/100M et le port de fibre de Sc de liaison montante de 1155M (double module optique unimodal de la fibre 1310nm/20km). Le port 1-4 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.
ONV-IPS31084PF	Commutateur industriel Unmanaged de PoE avec les ports RJ45 de 610/100M et les ports de fibre de Sc de liaison montante de 2155M (double module optique de fibre 1310nm/20km unimodal). Le port 1-4 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.
ONV-IPS31128PFB	Commutateur industriel Unmanaged de fibre de PoE avec les ports RJ45 de 810/100M et les ports RJ45 de 210/100/1000M et les ports de fibre de SFP de liaison montante de 2*1000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS31032PFS
Caractéristiques de l'interface
FixePORT	Port de fibre de Sc de liaison montante de 1155M (données) 2 10/100Base-TXPOEPorts(Données/Puissance) 2 set V, port d'alimentation CC V-redondant (terminal industriel Phoenix 5P)
Port Ethernet	Le port 1-2 peut soutenir l'auto-détection 10/100Base-TX, full/ half duplex MDI/ MDI-X auto-adaptation
Transmission à paire torsadée	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres)
Port de fibre optique	Le module optique est double fibre unimodale 20km, port de Sc. (fibre simple unimodale facultative et module optique à double fibre multimode)
Câble optique/Distance	Multi-mode: 850nm/ 0-500m, Monomode: 1310nm/ 0-40km, 1550nm/ 0-120km
Paramètre de puce
Protocole réseau	IEEE 802.3 10BASE-T,IEEE 802.3i 10Base-T,IEEE 802.3u 100Base-TX,IEEE 802.3u 100Base-FX, IEEE 802.3x
Mode de transmission	Store et Forward (Vitesse de fil complète)
Capacité de commutation	1.0Gbps(Non bloquant)
Expédition Taux @ 64 octet	0.43Mpps
MAC	1K
Mémoire tampon	512K
JumboFRame	1536 octets
LED Indicateur	Puissance: PWR(En)GReen (Reen),Réseau: Lien (En)YEllow),PoE: PoE (PoE)GReen (Reen), Port de fibre:FX(En)GReen (Reen)
PoE & Alimentation électrique
POEPort	Port 1-2
Pin d'alimentation d'énergie	1/2( ) 3/6 (-)
Puissance maximum par port	30W, IEEE 802,3 af/at
Consommation de puissance	Veille <3W, pleine charge af<36, à <60W
Tension d'entrée/interface	DC48-57V, 5Terminal industriel de P Phoenix, protection anti-inverse de soutien.
Alimentation électrique	Non, en option 48V/36W ou 48V/60W Alimentation électrique industrielle
Paramètre physique
Opération TEp/ Humidité	-40~+75°C,5%~90% HR sans condensation
Stockage TEp/ Humidité	-40~+85 °C,5%~95% HR sans condensation
Dimension(L * W * H)	928832Mm
Poids net/brut	0.3Kg/0.4Kg
Installation	Bureau, 35mmDINRAIL
Certification et garantie
Protection contre la foudre	Niveau de protection: IP40 Protection contre la foudre: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC partie 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m 1MHz IEC61000-4-12/18 (onde de choc): CM2.5kV, DM1kV IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s IEC61000-4-2 (ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV
Propriétés mécaniques	IEC60068-2-6 (anti vibration), IEC60068-2-27 (anti choc), IEC60068-2-32 (chute libre)
Certification	Marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe A, RoHS de la pièce 15 de FCC
Garantie	5 ans, entretien perpétuel.
