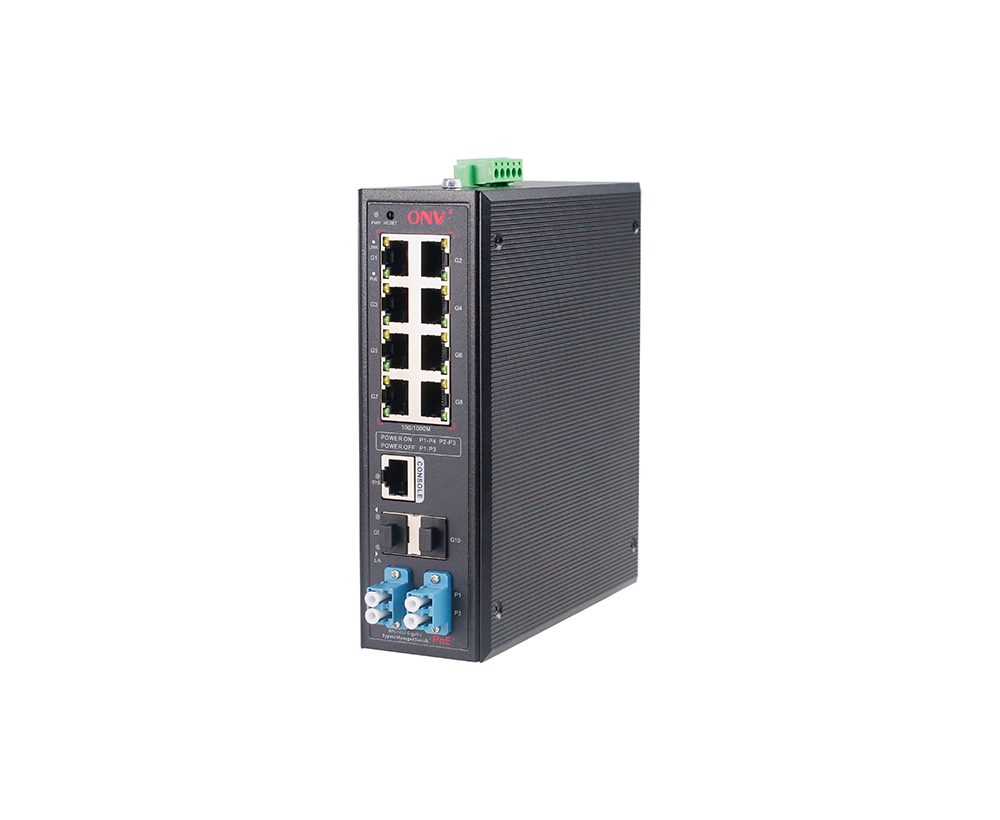

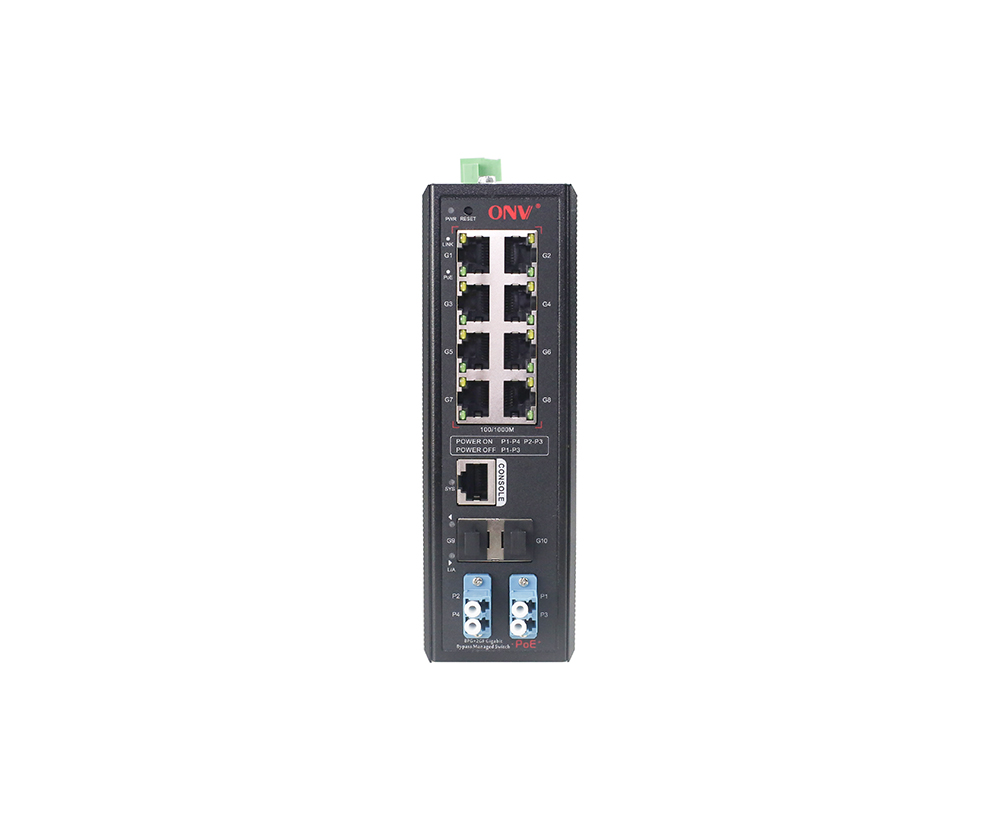

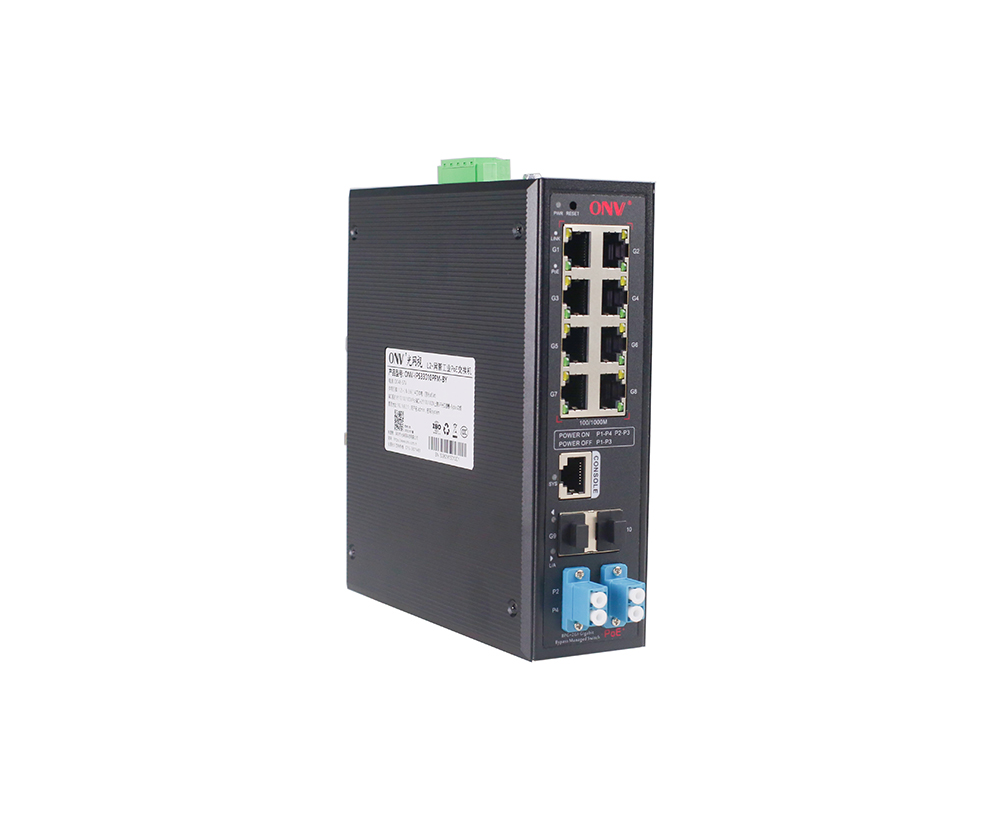

Commutateur PoE industriel à dérivation gérée Gigabit 10 ports L2-Commutateur PoE industriel

Commutateur PoE industriel à dérivation gérée Gigabit 10 ports L2

Modèle： ONV-IPS33010PFM-BY

L2 a contrôlé le commutateur industriel de PoE de by-pass avec les ports RJ45 de 8*10/100/1000M et les ports de fibre de SFP de liaison montante de 2*100/1000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante DC et un montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique

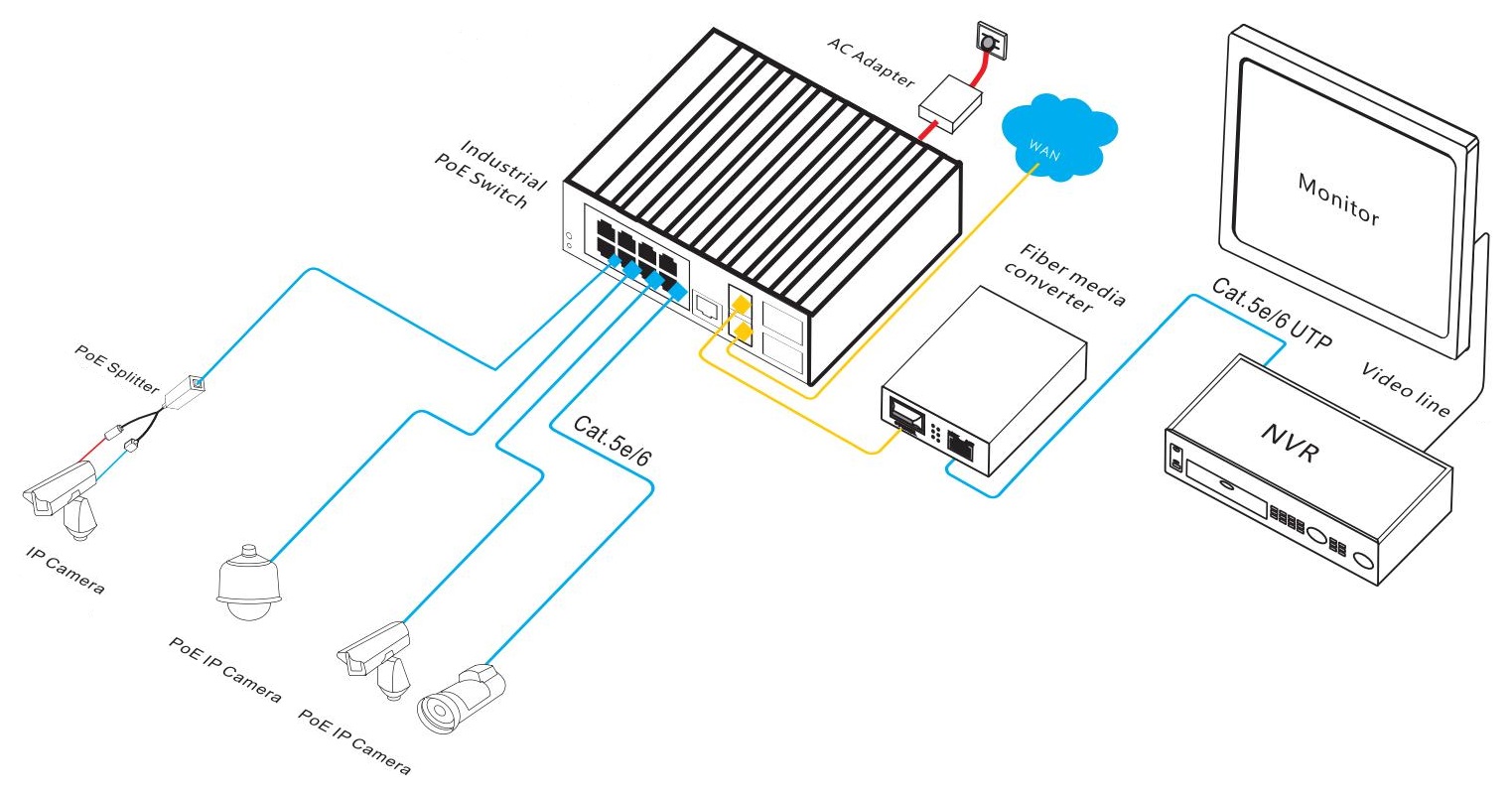

Application
Documents
Produits connexes

APERÇU

Le ONV-IPS33010PFM-BY est un commutateur de fibre PoE industriel géré par contournement Gigabit développé indépendamment par ONV. Il dispose de ports RJ45 adaptatifs 8*10/100/1000M et de ports fibre SFP de liaison montante 2*100/1000M. Port 1-8 peut soutenir IEEE 802.3 af/à la norme PoE etLePuissance PoE à port unique jusqu'à 30W. En tant que dispositif d'alimentation PoE, il peut détecter et identifier automatiquement l'équipement électrique qui répond à la norme et l'alimentation via le câble. Il peut fournir l'équipement terminal PoE, tel que des AP sans fil, une caméra IP, un téléphone réseau et des capteurs industriels pour répondre à la demande d'un environnement de réseau d'alimentation PoE à haute densité. Le commutateur intègre le module de commutation optique Bypass. Lorsque l'alimentation du commutateur est interrompue, la fibre optique passe automatiquement à l'état de dérivation pour éviter une interruption de communication due à une panne de commutateur et assurer la fiabilité de la transmission réseau. Il convient au transport intelligent, au transport ferroviaire, à l'énergie électrique, aux mines, à la métallurgie et à l'énergie verte, et aux scènes industrielles telles que la construction d'un réseau de communication rentable et stable.

Le ONV-IPS33010PFM-BY dispose de fonctions de gestion de réseau L2, prend en charge le transfert de routage statique IPV4 et dispose de mécanismes de protection de sécurité complets, de stratégies ACL/QoS parfaites et de fonctions VLAN riches pour une gestion et une maintenance faciles. Il prend en charge plusieurs protocoles de redondance réseau STP/RSTP/MSTP (<50ms) pour améliorer la sauvegarde des liaisons et la fiabilité du réseau. Lorsqu'un réseau unidirectionnel échoue, la communication peut être rapidement rétablie pour assurer une communication ininterrompue des applications importantes. La gestion de l'alimentation PoE, la gestion des adresses de routage, le contrôle de flux de ports, la division VLAN, l'IGMP, la politique de sécurité et d'autres configurations commerciales d'application peuvent être effectuées via Web, CLI, SNMP, Telnet, et d'autres méthodes de gestion de réseau selon les besoins d'application.

CARACTÉRISTIQUE

Accès Gigabit

◇Prend en charge la transmission de vitesse de fil sans blocage.

◇Prend en charge le duplex intégral basé sur IEEE802.3x et le semi-duplex basé surBCa pression.

◇Prend en charge la combinaison de ports Gigabit RJ45 et de ports SFP, qui permet aux utilisateurs de créer un réseau de manière flexible pour répondre aux besoins de divers scénarios.

◇Prend en charge le chemin optique unique monomode physiqueFonction (Bypass), commutation matérielle pure, temps de commutation court, n'affecte pas le taux de transmission des données et améliore la stabilité du système réseau.

IntelligentAlimentation PoE

◇Gestion du réseau PoE, réalisez l'allocation de puissance du port PoE, le réglage des priorités, la visualisation de l'état de puissance du port, la planification du temps, etc.

◇Conformez-vous à la norme IEEE 802.3 af/at PoE, identifiez automatiquement les périphériques PoE pour l'alimentation et n'endommagez pas les périphériques non PoE.

◇Système prioritaire pour le port PoE, il fournira d'abord l'alimentation au port de niveau de priorité élevée lorsque le budget d'alimentation est insuffisant et évite le surmenage de l'appareil.

◇Les ports RJ45 8*10/100/1000Base-T peuvent prendre en charge la puissance PoE pour répondre aux besoins de surveillance de sécurité, de système de téléconférence, de couverture sans fil et d'autres scénarios.

Forte capacité de traitement des entreprises

◇Prend en charge la configuration d'accès, de coffre et de port hybride.

◇Soutenez IEEE 802.1Q VLAN. Les utilisateurs peuvent diviser VLAN en fonction de leurs besoins.

◇Prend en charge le protocole d'arbre de production STP/RSTP/MSTP, élimine les boucles de couche 2 et réalise la sauvegarde des liens.

◇Support statiqueEt agrégation dynamique pour augmenter efficacement la bande passante de liaison, réaliser l'équilibrage de charge, sauvegarder les liens et améliorer la fiabilité des liens.

◇Prend en charge IGMP Snooping V1/V2/V3 pour répondre aux exigences de surveillance vidéo multi-terminaux haute définition et d'accès à la vidéoconférence.

◇Prend en charge les trois modes de priorité QoS, basés sur les ports, basés sur 802.1P et basés sur DSCP et quatre algorithmes de planification de file d'attente: Equ, SP, WRR et SP WRR.

◇Prend en charge ACL pour filtrer les paquets de données en configurant les opérations de traitement des règles correspondantes et les autorisations de temps, et fournit des politiques de contrôle d'accès de sécurité flexibles.

Sécurité

◇Soutenir l'isolement des ports et la suppression des tempêtes de diffusion portuaire.

◇Prend en charge la fonction de liaison de combinaison flexible quadruple du port MAC IP VLAN.

◇Prend en charge l'authentification 802.1X pour fournir des fonctions d'authentification pour les ordinateurs LAN et contrôler le statut d'autorisation des ports contrôlés en fonction des résultats d'authentification.

Stable et fiable

◇CCC, CE, FCC, RoHS.

◇Le volet convivial peut afficher l'état de l'appareil via l'indicateur LED de PWR, SYS, Link, L/A et PoE.

◇Consommation de puissance faible, boîtier en alliage d'aluminium et excellente dissipation thermique pour assurer le fonctionnement stable de l'interrupteur.

FacileO & MGestion

◇Prend en charge la surveillance du processeur, la surveillance de la mémoire, la détection Ping et la détection de la longueur du câble.

◇Prend en charge HTTPS, SSHV1/V2 et d'autres méthodes de cryptage, rendant la gestion plus sécurisée.

◇Prise en charge des statistiques RMON, du journal système et du trafic portuaire pour faciliter l'optimisation et la transformation du réseau.

◇Prend en charge LLDP pour faciliter le système de gestion de réseau pour interroger et juger de l'état de communication du lien.

◇Prend en charge la gestion du réseau Web, CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet et d'autres méthodes de gestion et de maintenance diversifiées.

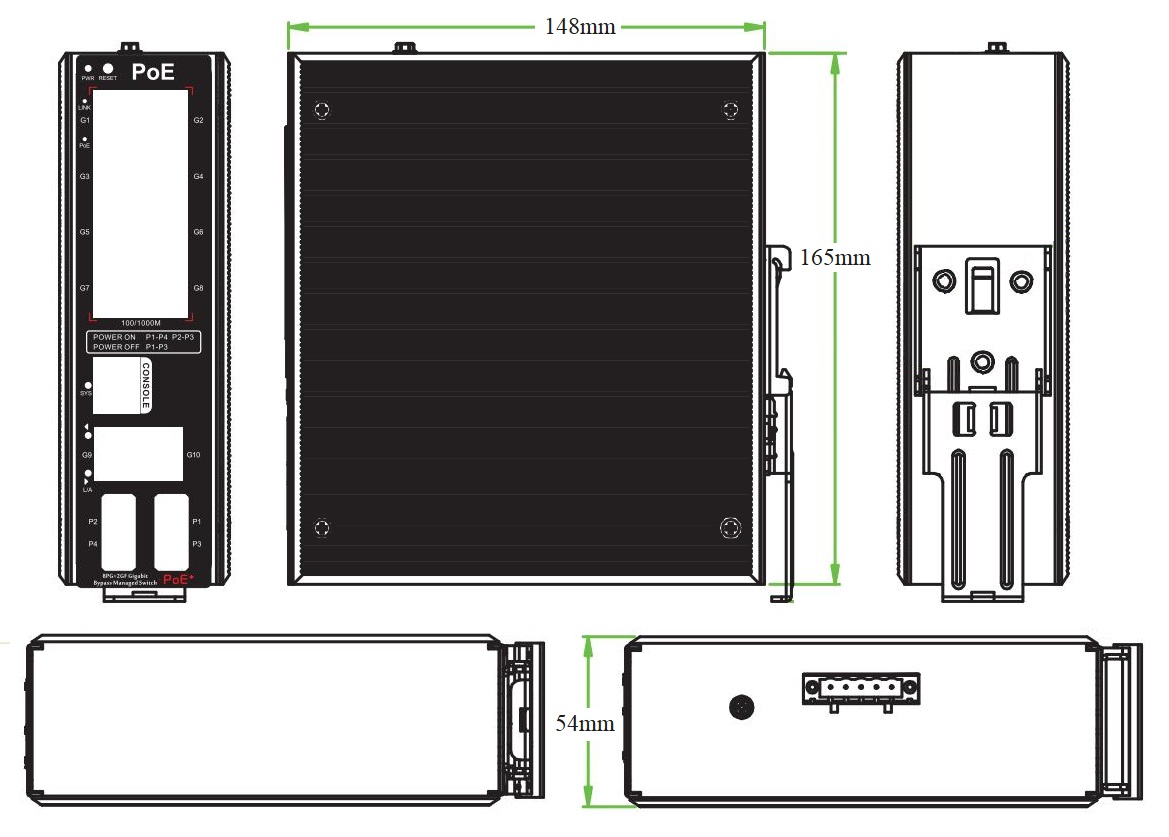

DIMENSION

COMMANDE DES INFORMATIONS

Modèle	Description	Alimentation électrique recommandée
ONV-IPS33010PFM-BY	PoE industriel de contournement géré L2Commutateur avec 810/100/1000M RJ45 ports et2 ports fibre SFP de liaison montante 100/1000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC et un montage sur rail DIN.	120W/240W
Remarque:Le module optique et l'alimentation ne sont pas inclus et doivent être achetés.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	10-portGCommutateur PoE industriel géré par dérivation igabit	1	SEt
	Câble adaptateur RJ45-DB9	1	PC
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
Module optique 1.25G	2630-G	Module optique SFP industriel, double fibre multimode 1.25G 850nm, distance de transmission: 550m, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	2632-G	Module optique SFP industriel, double fibre monomode 1.25G 1310nm, distance de transmission: 20km, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	2612-T-G	Module optique SFP industriel, fibre unique monomode 1.25G TX1310nm/ RX1550nm, distance de transmission: 20km, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	2613-R-G	Module optique SFP industriel, fibre unique monomode 1.25G TX1550nm/ RX1310nm, distance de transmission: 20km, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	2612-T-G-SC	Module optique SFP industriel, fibre unique monomode 1.25G TX1310nm/ RX1550nm, distance de transmission: 20km, interface SC, prend en charge la fonction DDM et le branchement à chaud.	PC
	2613-R-G-SC	Module optique SFP industriel, fibre unique monomode 1.25G TX1550nm/ RX1310nm, distance de transmission: 20km, interface SC, prend en charge la fonction DDM et le branchement à chaud.	PC

ALIMENTATION

Produit

Modèle

Description

Unité

120W DIN Rail Alimentation industrielle

GWS-DP120-48

Rail DIN 120W ensemble unique d'alimentation de sortie

Tension d'entrée: AC100V-240V 50-60Hz, 2.3A

Tension de sortie: DC48V, 2.5A

La température d'opération: -40 ℃ à 70 ℃

240W DIN Rail Alimentation industrielle

GWS-DP240-48

Rail DIN 240W ensemble unique d'alimentation de sortie

Tension d'entrée: AC100V-240V 50-60Hz, 3.0A

Tension de sortie: DC48V, 5.0A

La température d'opération: -40 ℃ à 70 ℃

PRODUIT CONNEXES

Modèle	Description
ONV-IPS33006PFM-PAR	Commutateur de fibre PoE industriel à dérivation gérée L2 avecPorts fibre SFP 2100/1000MEt410/100/1000M RJ45ports. Le port 1-4 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante CC et un montage sur rail DIN.

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS33010PFM-BY
Caractéristiques d'interface
FixePOrt	2 ensembles de ports de fibre optique de dérivation 1 * Console RS232 port (115200,N,8,1) 2 * ports SFP de liaison montante 100/1000Base-X (données) 8*10/100/1000Base-T PoE ports (données/puissance) 2 ports d'alimentation CC V , V-redondants (terminal Phoenix industriel 5P)

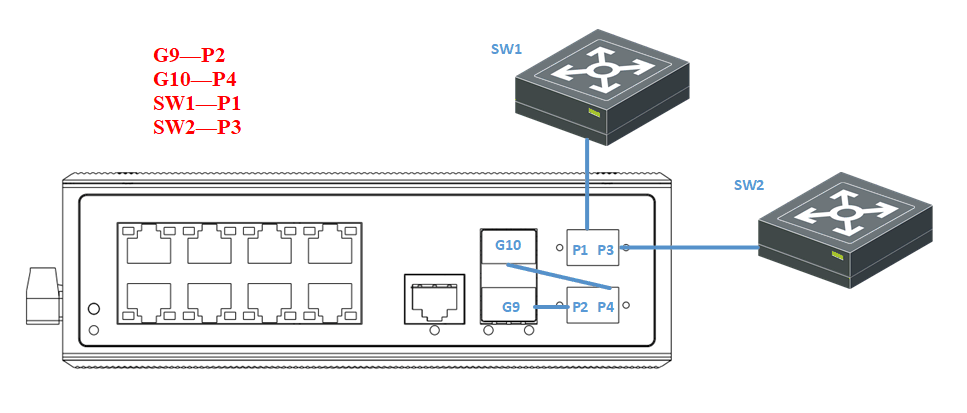

Port optique de dérivation	Power ON: intercommunication P1-P4, intercommunication P2-P3 Power OFF: P1-P3 pass-through
Port Ethernet	Port 1-8 peut prendre en charge 10/100/1000Base-T auto-détection, full/semi-duplex MDI/ MDI-X auto-adaptation
Paire torsadée Transmission	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou UTP ultérieur (≤ 100 mètres) 1000BASE-T: Cat5e ou UTP ultérieur (≤ 100 mètres)
Port de fibre optique	Par défaut, il n'y a pas de module optique (module optique monomode/multimode en option, fibre unique/double fibre. LC)
Câble optique/Distance	Multi-mode: 850nm/ 0-500m, mode unique: 1310nm/ 0-40km, 1550nm/ 0-120km
Paramètre de puce
Type de gestion réseau	L2
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Mode de transfert	Stocker et en avant (vitesse de fil complet)
Capacité de commutation	20Gbps (non-blocage)
Taux de transfert @ 64 octets	14.88Mpps
CPU (Hz)	500M
DRAM	1G
Flash	128M
MAC	8K
Mémoire tampon	4M
Cadre Jumbo	10K
Indicateur LED	PoE: PoE (vert), port fibre: L/A (vert), puissance: PWR (jaune), système: SYS (jaune), réseau: lien (jaune)
PoE et alimentation électrique
Port PoE	Port 1-8
Gestion PoE	Affichage du statut de fonctionnement PoE, port PoE marche/off
Pin d'alimentation électrique	3/6 (-) 1/2 (+)
Max Puissance Par Port	30W, IEEE 802.3 af/at
Consommation de puissance	Veille <6W, pleine charge af<120W, à <240W
Tension d'entrée/Interface	Terminal phénix industriel DC48-57V, 5P, protection anti-retour.
Alimentation électrique	Non, alimentation industrielle 48V/120W ou 48V/240W facultative
Paramètre physique
Temp/humidité d'opération	-40 °C ~ + 75 °C, 5% ~ 90% HR sans condensation
Temp de stockage/humidité	-40 °C ~ + 85 °C, 5% ~ 95% HR sans condensation
Dimension (L * W * H)	16514854mm
Poids net/brut	0.9kg/ 1.1kg

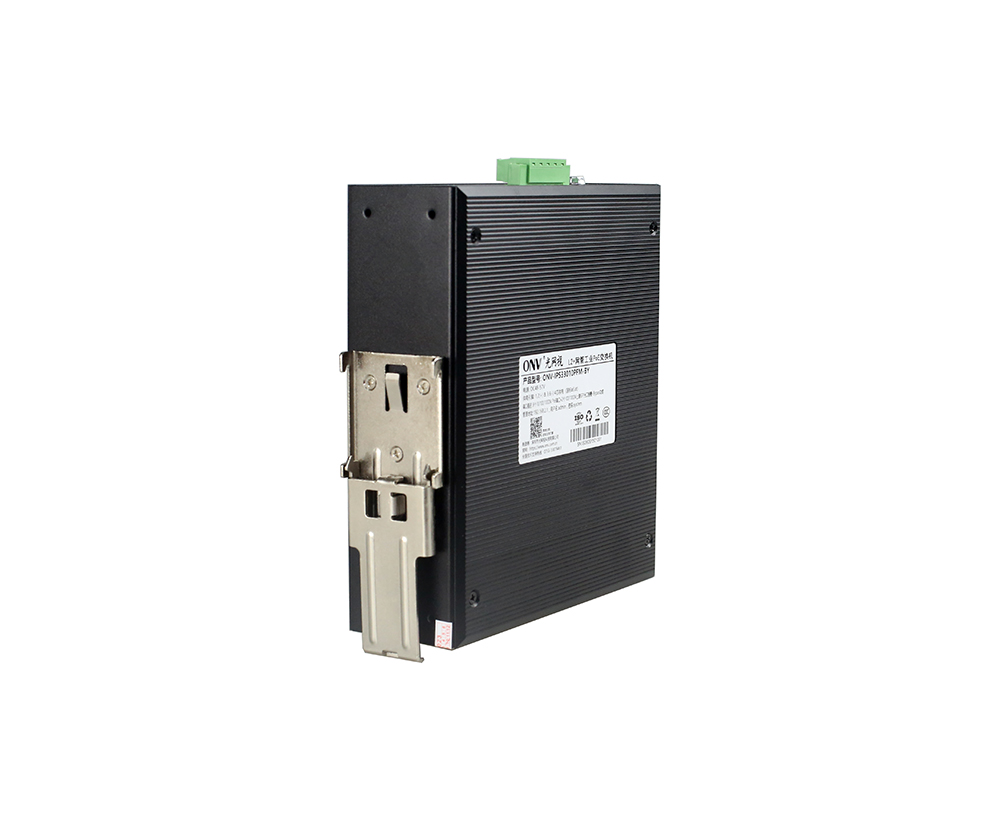

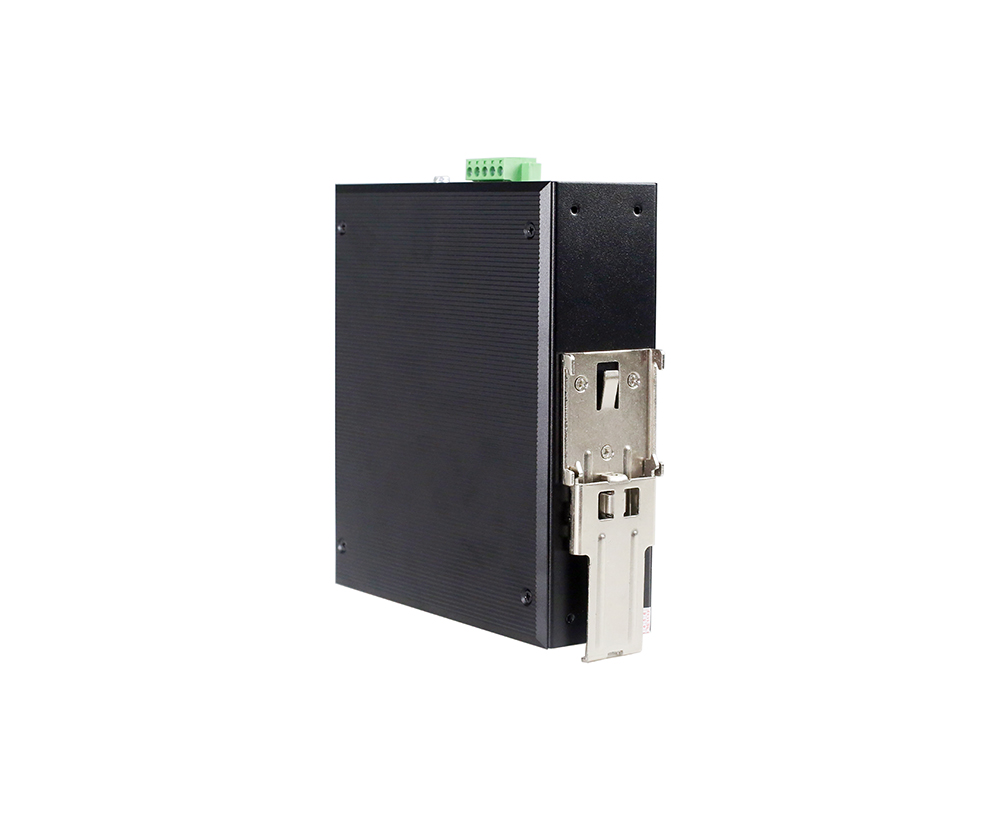

Installation	Bureau, 35mm DIN Rail
Certification et garantie
Protection contre la foudre	IEC61000-4-3 (RS):10 V/m(80 ~ 1000MHz) FCC Partie 15/ CISPR22 (EN55022): Classe A IEC61000-6-2 (norme industrielle commune) IEC61000-4-9 (champ d'aimant pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m 1MHz IEC61000-4-12/18 (onde de choc): CM 2.5kV, DM 1kV Niveau de protection: IP40, protection contre la foudre: 6KV 8/20us IEC61000-4-4 (EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission en mode commun): 30V, 300V, 1s IEC61000-4-2 (ESD): Décharge de contact ± 8kV, décharge d'air ± 15kV IEC61000-4-6 (transmission de fréquence radio):10V (150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance):100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Câble d'alimentation: CM ± 4kV/DM ± 2kV, câble de données: ± 4kV
MÉcaniquePRoperties	IEC60068-2-6 (anti vibration), IEC60068-2-27 (antichoc), IEC60068-2-32 (chute libre)
Certification	CCC, marquage CE, commercial, EN62368-1 CE/LVD, FCC Partie 15 Classe A, RoHS
Garantie	5 ans,Entretien à vie.
Caractéristique de gestion réseau
Interface	Contrôle de flux IEEE 802.3x (duplex intégral) Gestion du trafic en temps réel du port (intervalle de débit) Suppression des tempêtes de diffusion en fonction du taux de port Limitez la vitesse du trafic de messages aux ports entrants et sortants, la mini granularité est de 16Kbps et max 1Gbps
Caractéristique L3	Routage statique IPV4/routage par défaut, maximum 128 entrées Gestion du réseau L2, protocole ARP max 1024 entrées
VLAN	Configuration du port d'accès, coffre, hybride 4K VLAN basé sur le port, IEEE802.1q, VLAN basé sur le protocole
Agrégation des ports	Agrégation dynamique LACP, agrégation statique, groupes d'agrégation Max 5 et ports 8 par groupe.
Arbre à sonner	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Multidiffusion	Multidiffusion VLAN, Déconnexion rapide, IGMP snooping v1/v2/V3, Max 1024 groupes de multidiffusion
Port Mirroring	Mirroring de données bidirectionnel basé sur le port
QoS	Diff-Serv QoS, marque de priorité/remarque Mécanisme de planification des files d'attente (SP, WRR, SP WRR) 8 * files d'attente de sortie de chaque port, cartographie prioritaire 802.1p/DSCP Filtrage de paquets basé sur le débit, redirection basée sur le flux, limitation de débit
ACL	ACL d'émission basée sur le port, ACL basé sur le port et le VLAN Filtrage de paquets L2 à L4, correspondant au premier message de 80 octets. Fournissez l'ACL basé sur MAC, l'adresse MAC de destination, la source IP, l'IP de destination, le type de protocole IP, le port TCP/UDP, la plage de port TCP/UDP et le VLAN, etc.
Sécurité	Inspection ARP, attaque Anti-DoS, liaison IP-MAC-VLAN-Port Authentification d'adresse AAA & RADIUS, IEEE802.1X et MAC Contrôle de la tempête de diffusion, Sauvegarde pour la donnée hôte, Protection des sources IP Trous noirs Mac, gestion hiérarchique de l'utilisateur et protection par mot de passe SSH 2.0, SSL, isolation du port, limite de vitesse de message ARP, limite d'apprentissage MAC
DHCP	DHCP Client, DHCP Snooping, DHCP Serveur
Gestion	Gestion du réseau Web (HTTPS),Horloge NTP Gestion du téléchargement et du téléchargement de fichiers FTP, TFTP Journal de travail système, vérification de l'état du câble, détection Ping Contrôle d'état d'utilisation en temps réel du processeur, SNMP V1/V2/V3 Protocole de découverte de couche de lien (LLDP), restauration en un clic Gestion de cluster de plate-forme ONV-NMS (SNMP LLDP) Console/ Telnet/ SSH2.0, configuration de ligne de commande CLI
Système	Navigateur Web: Mozilla Firefox 2.5 ou supérieur, Google Chrome V42 ou supérieur, Cat5 et câble Ethernet supérieur TCP/IP, adaptateur réseau et système d'exploitation réseau (tel que Microsoft Windows, Linux, Mac OS X) installé sur chaque ordinateur dans le réseau Cat5 et câble Ethernet ci-dessus
