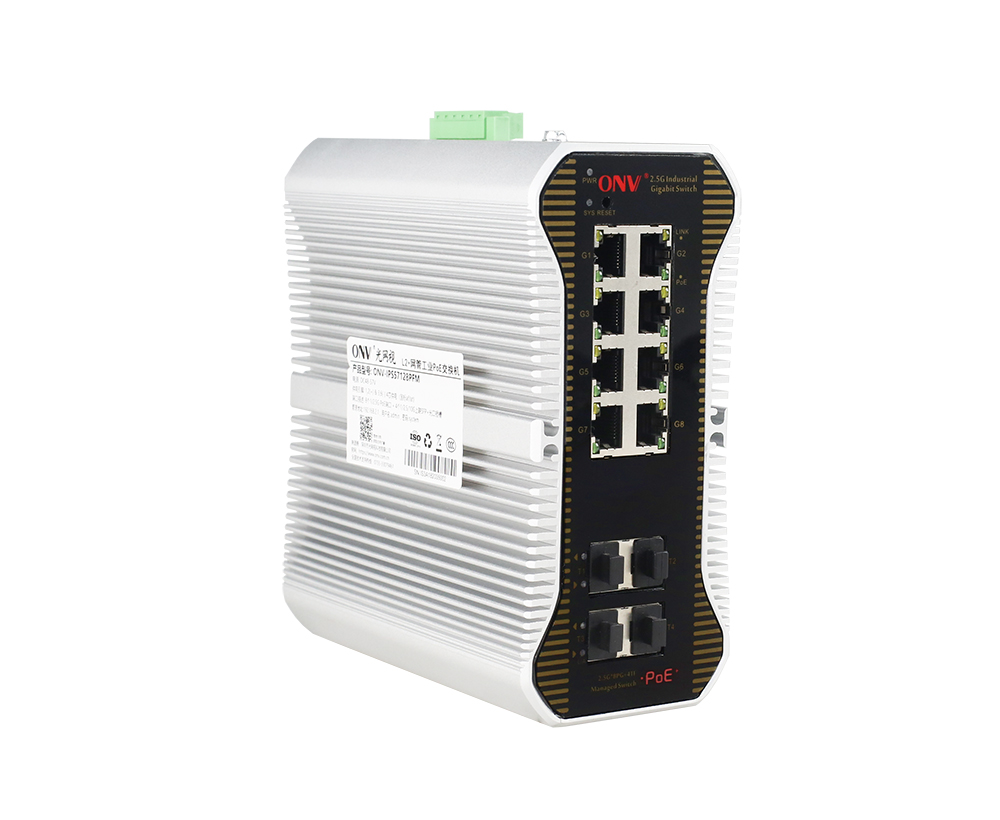

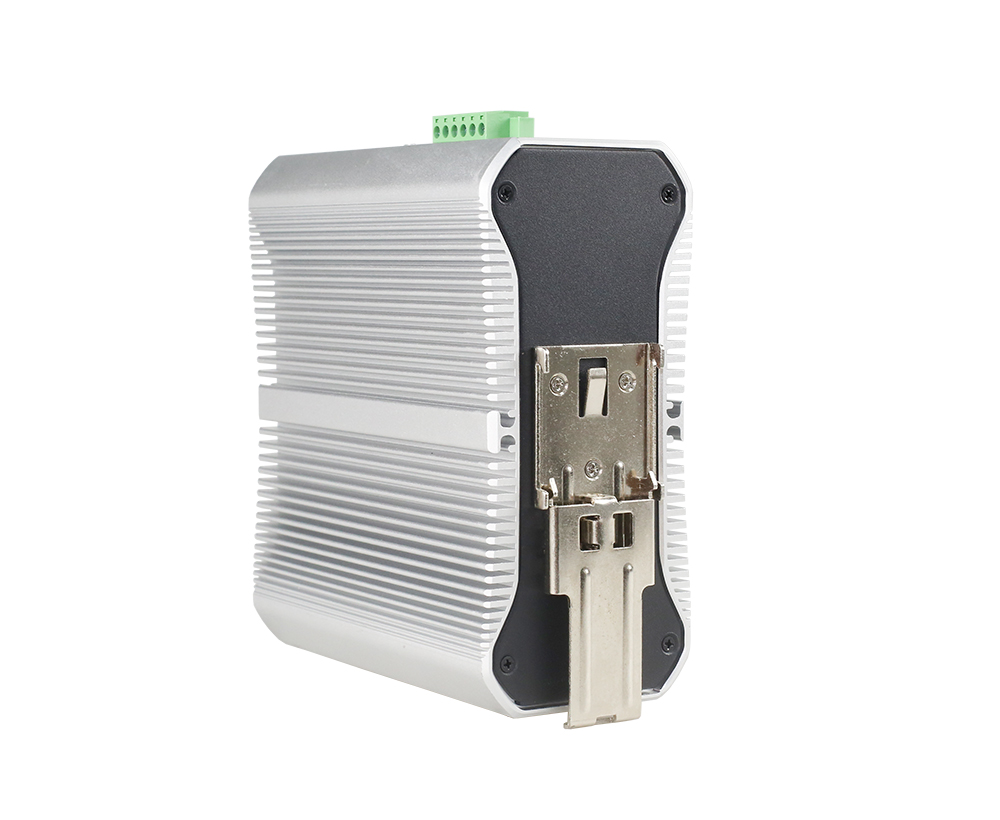

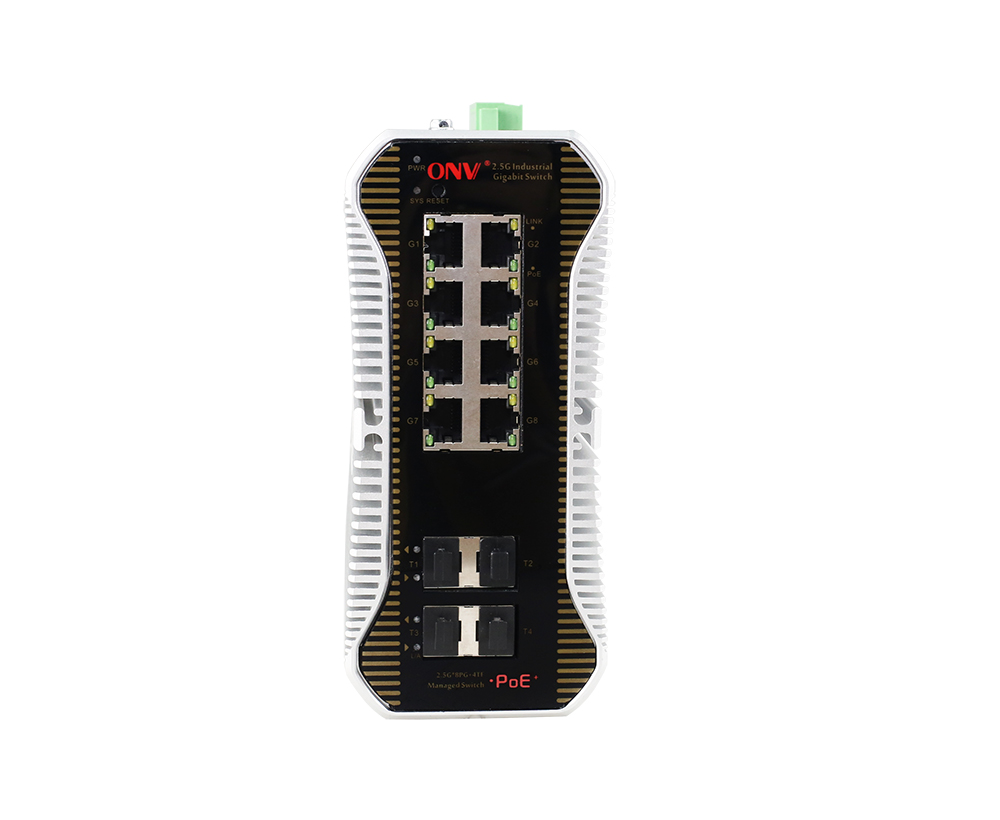

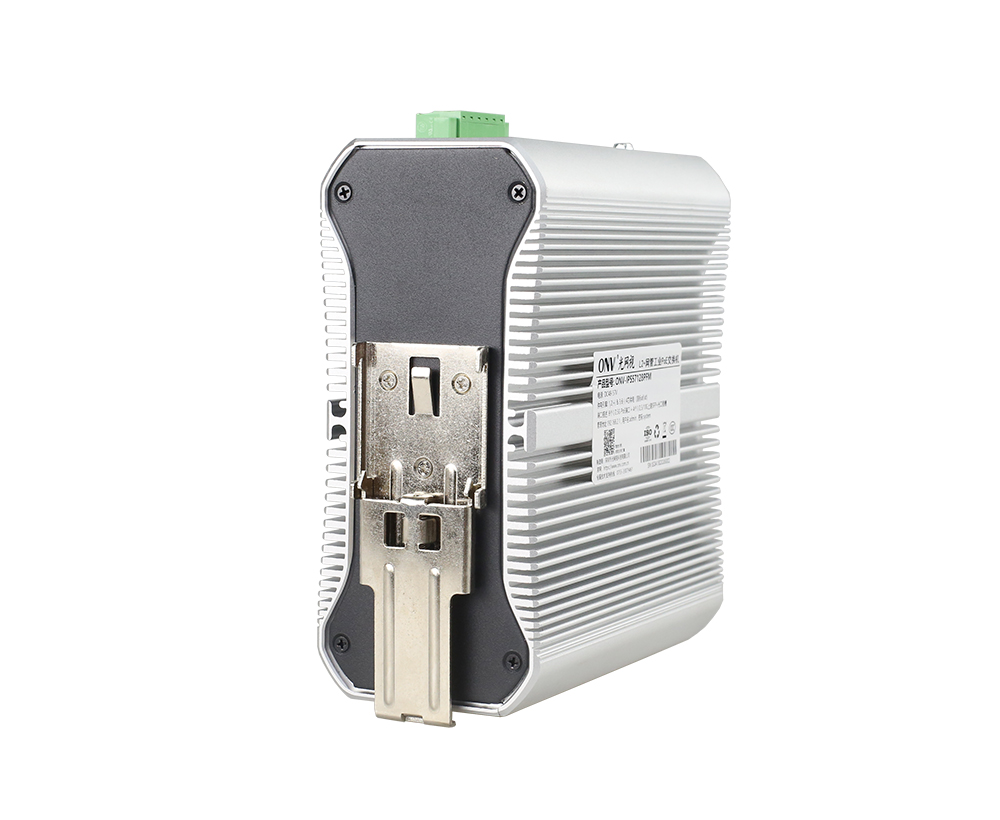

Commutateur PoE industriel géré 2.5G 12 ports L2

Modèle： ONV-IPS57128PFM

L2 a contrôlé le commutateur PoE industriel avec les ports RJ45 8*10/100/1000/2500M et les ports fibre SFP de la liaison montante 4*1/10G. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC (connexion du terminal Phoenix) et le montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique

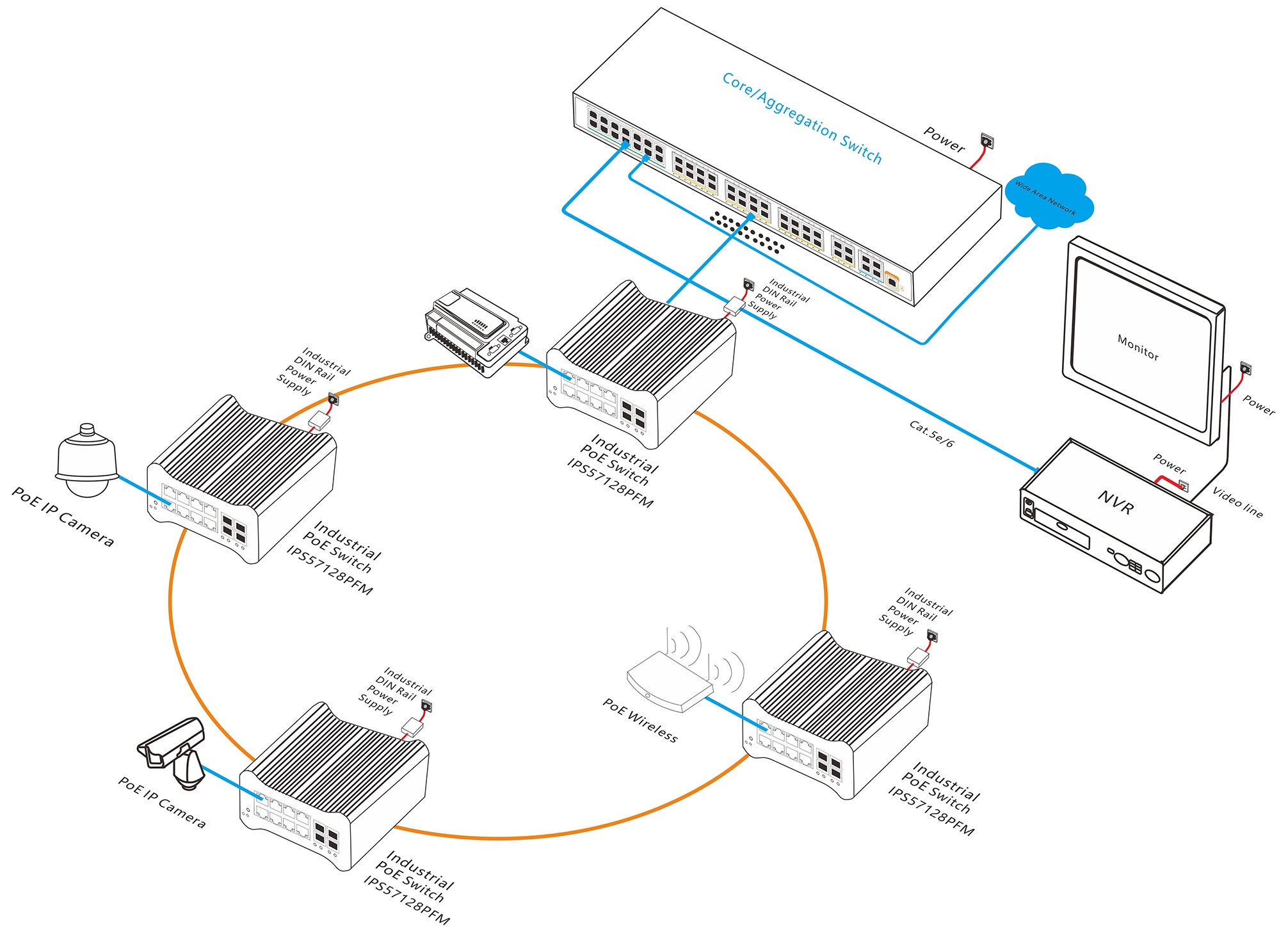

Application
Documents
Produits connexes

APERÇU

Le ONV-IPS57128PFM est un commutateur PoE industriel contrôlé 2.5G développé indépendamment par ONV. Il a 8*10/100/1000/2500Base-T ports RJ45 adaptatifs et 4*1/10G ports de fibre de la liaison montante SFP +. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE et la puissance PoE à port unique jusqu'à 30W. En tant que dispositif d'alimentation PoE, il peut automatiquement détecter et reconnaître les dispositifs de réception de puissance qui répondent à la norme et fournir l'alimentation via le câble réseau. Il peut alimenter des équipements terminaux PoE tels que AP sans fil, caméra IP, VoIP et capteurs industriels via le câble réseau. Il répond également à l'environnement réseau qui nécessite une alimentation PoE haute densité. Il convient au transport intelligent, au transit ferroviaire, à l'industrie énergétique, aux mines, au pétrole et aux scènes industrielles telles que l'expédition, la métallurgie et la construction d'énergie verte formant un réseau de communication rentable, stable et fiable.

Le ONV-IPS57128PFM dispose de fonctions de gestion de réseau L2 +, prend en charge la gestion IPV4/IPV6, le transfert d'itinéraire statique, des mécanismes de protection de sécurité complets, des politiques ACL/QoS complètes et des fonctions VLAN riches pour une gestion et une maintenance faciles. Prend en charge plusieurs protocoles de redondance réseau STP/RSTP/MSTP (<50ms) et (ITU-T G.8032) ERPS (<20ms) pour améliorer la sauvegarde des liens et la fiabilité du réseau. Lorsqu'un réseau à sens unique échoue, la communication peut être rapidement rétablie pour assurer une communication ininterrompue pour les applications importantes. Selon les besoins de l'application, la gestion PoE, la gestion des ports, la gestion des adresses de routage, le contrôle des flux de ports, la division VLAN, IGMP, la politique de sécurité et d'autres configurations commerciales sont effectuées via des méthodes de gestion de réseau telles que Web, CLI, SNMP et Telnet.

CARACTÉRISTIQUE

2.5G accès, port de fibre de la liaison montante 1/10G SFP +

◇Soutenez l'expédition non bloquante de fil-vitesse.

◇Appui duplex basé sur IEEE802.3x et semi-duplex basé surBAckpressure.

◇Soutenez le port de 2.5G RJ45 et la combinaison de port de fibre de la liaison montante SFP + 1/10G, qui permet à des utilisateurs de construire avec souplesse la mise en réseau pour répondre aux besoins de divers scénarios.

Alimentation d'énergie intelligente de PoE

◇La gestion de réseau de PoE, réalisent l'allocation de puissance de port de PoE, l'arrangement de priorité, la visualisation de statut de puissance de port, la planification de temps, etc.

◇Conformez-vous à IEEE 802.3 af/à la norme de PoE, identifiez automatiquement des dispositifs de PoE pour l'alimentation d'énergie, et n'endommagez pas des dispositifs non-PoE.

◇Le port PoE prend en charge le mécanisme de priorité. Lorsque la puissance restante est insuffisante, la puissance du port de haute priorité est donnée en priorité pour éviter une surcharge du dispositif.

◇8* 10/100/1000/2500Base-T RJ45Ports prennent en charge la puissance PoE, répondant aux exigences d'alimentation PoE de la surveillance de la sécurité, des systèmes d'automatisation industrielle, de la couverture sans fil et d'autres scénarios.

ForteCapacité de traitement des affaires

◇Soutenez le réseau d'anneau d'ERPS et STP/RSTP/MSTP pour éliminer des boucles de la couche 2 et pour réaliser la sauvegarde de lien.

◇Appui IEEE802.1Q VLAN,Les utilisateurs peuvent avec souplesse diviser la configuration de VLAN, de VLAN de voix, et de QinQ selon leurs besoins.

◇Statique de soutienEt l'agrégation dynamique pour augmenter efficacement la largeur de bande de liaison, réaliser un équilibrage de charge, une sauvegarde de liaison et améliorer la fiabilité de liaison.

◇Soutenez QoS, basé sur port, 802.1P et DSCP-basé trois modes prioritaires et quatre algorithmes de planification de file d'attente: Equ, SP, WRR, et SP WRR.

◇Prise en charge de l'ACL pour filtrer les paquets de données en configurant les opérations de traitement de règles correspondantes et les autorisations de temps, et fournir des politiques de contrôle d'accès de sécurité flexibles.

◇Le protocole multicast IGMP V1/V2/V3 de soutien répond à des exigences de vidéosurveillance et d'accès de vidéoconférence à haute définition multi-terminal.

Sécurité

◇Isolation portuaire et contrôle des tempêtes.

◇IP + MAC + port + VLAN quadruple fonction de liaison de combinaison flexible.

◇L'authentification 802.1X fournit des fonctions d'authentification pour les ordinateurs LAN et contrôle l'état d'autorisation des ports contrôlés en fonction des résultats d'authentification.

Stable et fiable

◇CCC, CE, FCC, RoHS.

◇Le panneau convivialPeut montrer le statut de dispositif par l'indicateur de LED de PWR,SYS,LienL/A etPoE.

◇Faible consommation d'énergie, boîtier en alliage d'aluminium et excellente dissipation thermique pour assurer le fonctionnement stable du commutateur.

Gestion O & M facile

◇HTTPS, SSLV3, SSHV1/V2 et d'autres méthodes de cryptage sont plus sécurisés dans la gestion.

◇RMON, le log système, et les statistiques de trafic de port sont commodes pour l'optimisation et la transformation de réseau.

◇LLDP est pratique pour le système de gestion de réseau pour interroger et juger de l'état de communication de la liaison.

◇Diverses méthodes de gestion et de maintenance telles que la gestion de réseau Web, la ligne de commande CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet, etc.

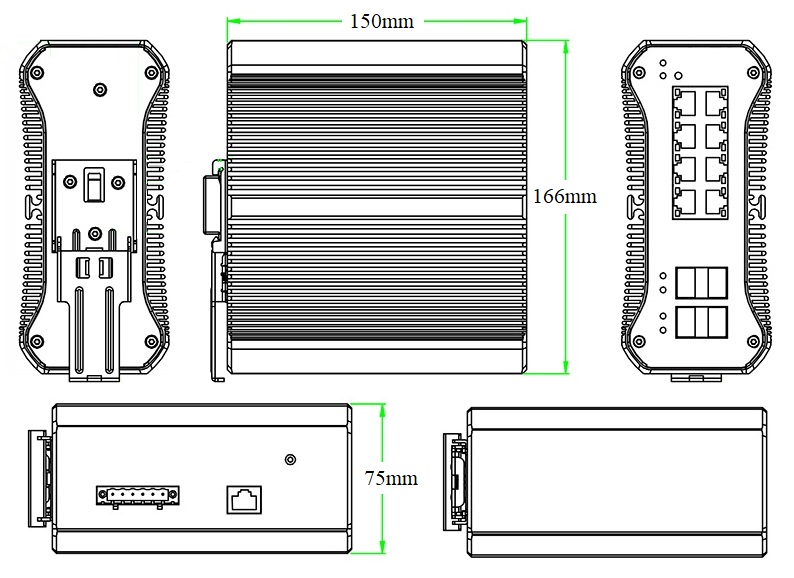

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation électrique recommandée
ONV-IPS57128PFM	L2 + commutateur industriel contrôlé de PoE avec 810/100/1000/2500M ports RJ45 et 41/10G ports de fibre de la liaison montante SFP +. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC (connexion du terminal Phoenix) et le montage sur rail DIN.	120W/240W
Remarque:Le module optique et l'alimentation ne sont pas inclus et doivent être achetés.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur PoE industriel géré à 12 ports 2.5G	1	Set
	Câble adaptateur RJ45-DB9	1	PC
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
Module 1.25G optique	2630-G	Module optique industriel de SFP, 1.25G double fibre multimode 850nm, distance de transmission: 550m, interface de LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2632-G	Module optique industriel de SFP, 1.25G double fibre monomode 1310nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	Référence: 2612-T-G	Module optique industriel de SFP, fibre 1,25G simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	Numéro de modèle: 2613-R-G	Module optique industriel de SFP, fibre 1,25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	Référence: 2612-T-SC-G	Module optique industriel de SFP, 1.25G fibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de Sc. Prend en charge la fonction DDM et le branchement à chaud.	PC
	Référence: 2613-R-SC-G	Module optique industriel de SFP, fibre 1.25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de Sc. Prend en charge la fonction DDM et le branchement à chaud.	PC
10GModule optique	6630-G	Module optique industriel de SFP, 10G double fibre multimode 850nm, distance de transmission: 300m, interface de LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	7832-G	Module optique industriel de SFP +, 10G double fibre monomode 1310nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	7832-33-G	Module optique industriel de SFP +, fibre 10G simple monomode TX1330nm/ RX1270nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	7832-27-G	Module optique industriel de SFP +, 10G fibre simple monomode TX1270nm/ RX1330nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et le branchement à chaud.	PC

POWER FOURNITURE

Produit

Modèle

Description

Unité

Alimentation d'énergie industrielle de rail de 120W DIN

GWS-DP120-48

Rail DIN 120W seul ensemble d'alimentation de sortie

Tension d'entrée: AC100V-240V 50-60Hz, 2.3A

Tension de sortie: DC48V, 2.5A

Température de fonctionnement: -40 ℃ à + 70 ℃

Alimentation d'énergie industrielle de rail de 240W DIN

GWS-DP240-48

Rail DIN 240W unique ensemble d'alimentation de sortie

Tension d'entrée: AC100V-240V 50-60Hz, 3.0A

Tension de sortie: DC48V, 5.0A

Température de fonctionnement: -40 ℃ à + 70 ℃

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS57128PFM
Caractéristiques de l'interface
FixePORT	Port de commutateur d'alarme de mise hors tension (DÉFAUT) 1 * Console RS232 port (115200, N, 8,1) Ports de fibre de la liaison montante 41/10G SFP (données) Ports de 810/100/1000/2500Base-T PoE (données/puissance) 2 V réglé, ports V-redondants d'alimentation CC (terminal industriel de 6P Phoenix)
Port Ethernet	Le port 1-8 peut soutenir la auto-détection de 10/100/1000/2500Base-T, plein/auto-adaptation semi-duplex de MDI/ MDI-X
Transmission paire torsadée	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres) 2500BASE-T: Cat6a ou plus tard UTP (≤ 100 mètres)
Port de fibre optique	Le port de fibre optique de 1/10G SFP, défaut aucun incluent le module optique (la fibre unimodale/à plusieurs modes de fonctionnement, simple facultatifs/double module optique de fibre. LC)
Câble optique/Distance	Multi-mode: 850nm/ 0-550m, Monomode: 1310nm/ 0-40km, 1550nm/ 0-120km
Paramètre de puce
Type de gestion de réseau	L2
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3be 2.5GBase-T, IEEE 802.3ae 10GBase-SR/LR,
Mode de transmission	Store et Forward (PleineWIreSFait piocher)
Capacité de commutation	96Gbps(Non bloquant)
Expédition Taux @ 64 octet	89.28Mpps
CPU	Double noyau 1GHz
DRAM	2G
FLASH	256M
MAC	32K
Mémoire de tampon	16M
JumboFRame	12K
Indicateur de LED	Alimentation/Système: SYS (vert), Taux: 100/1000 (vert), Réseau: Lien (jaune), PoE: PoE (vert), Port fibre: L/A (vert)
Réinitialiser l'interrupteur	Oui, appuyez et maintenez le commutateur pendant 10 secondes et relâchez-le pour restaurer les réglages d'usine
PoE et alimentation
Port PoE	Port 1-8
Gestion PoE	Port PoE affichage de la puissance de charge en temps réel, Port PoE sortie on/off, travail PoE et planification du temps
Pin d'alimentation d'énergie	1/2( ) 3/6 (-)
Max Puissance par port	30W, IEEE 802.3 af/at
Consommation de puissance	Veille<13W, FL ullOad af<120W, à <240W
Tension d'entrée/interface	DC48-57V, 6Terminal industriel de P Phoenix, protection d'anti-inverse de soutien.
Alimentation électrique	Non, 48V/120W ou 48V/240W en option Alimentation électrique industrielle
Paramètre physique
Temp/humidité d'opération	-40~+75°C,5%~90% RH NSur la condensation
Temp/humidité de stockage	-40~+85 °C,5%~95% RH NSur la condensation
Dimension(L * W * H)	16615075mm
Poids net/brut	1.8Kg/2.1Kg
Installation	Bureau, 35mmDINRAIL
Certification et garantie
Protection contre la foudre	IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC partie 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m 1MHz IEC61000-4-12/18 (onde de choc): CM 2.5kV, DM 1kV Niveau de protection: IP40, protection contre la foudre: 6KV 8/20us IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s IEC61000-4-2 (ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV
Propriétés mécaniques	IEC60068-2-6 (anti vibration), IEC60068-2-27 (anti choc),IEC60068-2-32 (chute libre)
Certification	Marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe A, RoHS de la partie 15 de FCC
Garantie	5 ans, entretien perpétuel.
Fonctionnalité de gestion de réseau
Interface	Contrôle de flux IEEE 802.3x (duplex intégral) Mécanisme de protection d'exception de port Gestion du débit en temps réel du port (intervalle d'écoulement) Suppression de la tempête de diffusion basée sur le débit du port Diagnostic numérique en temps réel optique du module DDMI de SFP de port Vue économiseuse d'énergie de configuration et de statut d'EEE Green Ethernet de port Limitez le taux de trafic de paquets entrant et sortant, avec une mini-granularité de 16Kbps et un maximum de 1Gbps
Caractéristique L3	Protocole ARP max 1024 entrées Route statique, RIPv1/v2, RIPng, OSPFv1/v2, OSPFv3 Fonction de gestion du réseau L2, gestion de la double-pile IPV4/ IPV6
VLAN	Configuration de port d'Access, tronc, hybride, IEEE 802.1q VLAN vocal, protocole GVRP VLAN, VLAN basé sur port (4K) VLAN basé sur protocole, VLAN basé sur adresse de MAC, configuration de QinQ
PortAGgrégation	Agrégation dynamique LACP, agrégation statique, Max 6 groupes d'agrégation et max 8 ports par groupe.
Spanning Arbre	STP BPDU Guard, filtrage BPDU et transfert BPDU STP(En)IEEE802.1d),RSTP(En)IEEE802.1w),MSTP(En)IEEE802.1s)
Réseau ERPS Ring	ERPS, Temps de récupération inférieur à 20ms, ITU-T G.8032
Multidiffusion	MLD Snooping, Multidiffusion VLAN Déconnexion rapide d'utilisateur, MVR (enregistrement de Multicast VLAN) IGMP Snooping v1/v2/v3 et 1024 groupes de multidiffusion au plus
Mise en miroir	Mise en miroir du trafic bidirectionnel pour les ports de base Mise en miroir un à plusieurs, prend en charge jusqu'à 4 sessions de port
QoS	Limitation de débit basée sur le débit, redirection basée sur le débit Algorithme de planification de file d'attente (SP, WRR, SP WRR) Filtrage de paquets basé sur l'écoulement, files d'attente 8 * Output de chaque port Cartographie prioritaire 802.1p/ DSCP, Diff-Serv QoS, marque prioritaire/remarque
ACL	Distribution d'ACL basée sur le port et le VLAN L2-L4 la fonction de filtrage de paquet, assortissant le premier message de 80 octets, et fournit des définitions d'ACL basées sur l'adresse MAC de source, l'adresse MAC de destination, l'adresse IP de source, l'adresse IP de destination, le type de protocole IP, le port de TCP/UDP, la gamme de port de TCP/UDP, le VLAN, etc.
Sécurité	Authentification basée sur port IEEE802.1X SSL garantit la sécurité de la transmission des données Fonction obligatoire de quadruple des ports de MAC VLAN d'IP Limite d'apprentissage d'adresse MAC, trou noir d'adresse MAC IP Source Guard fonction, AAA et RADIUS certification
