Commutateur PoE industriel géré Gigabit 24 ports L2-Commutateur PoE industriel

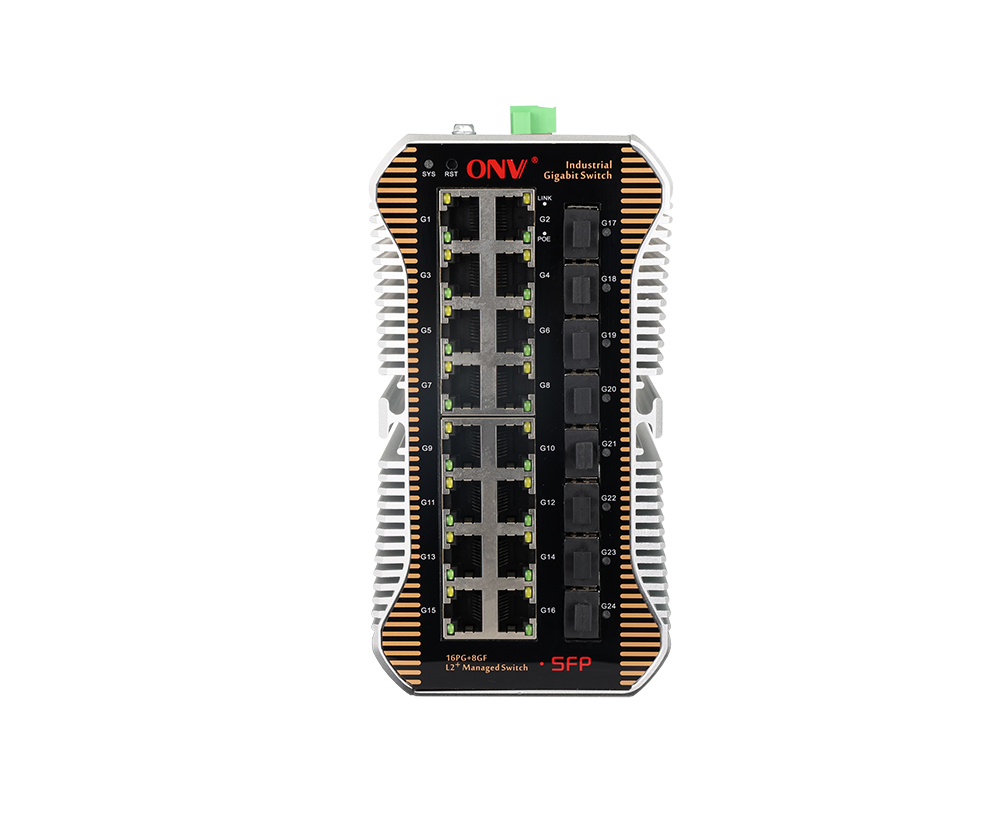

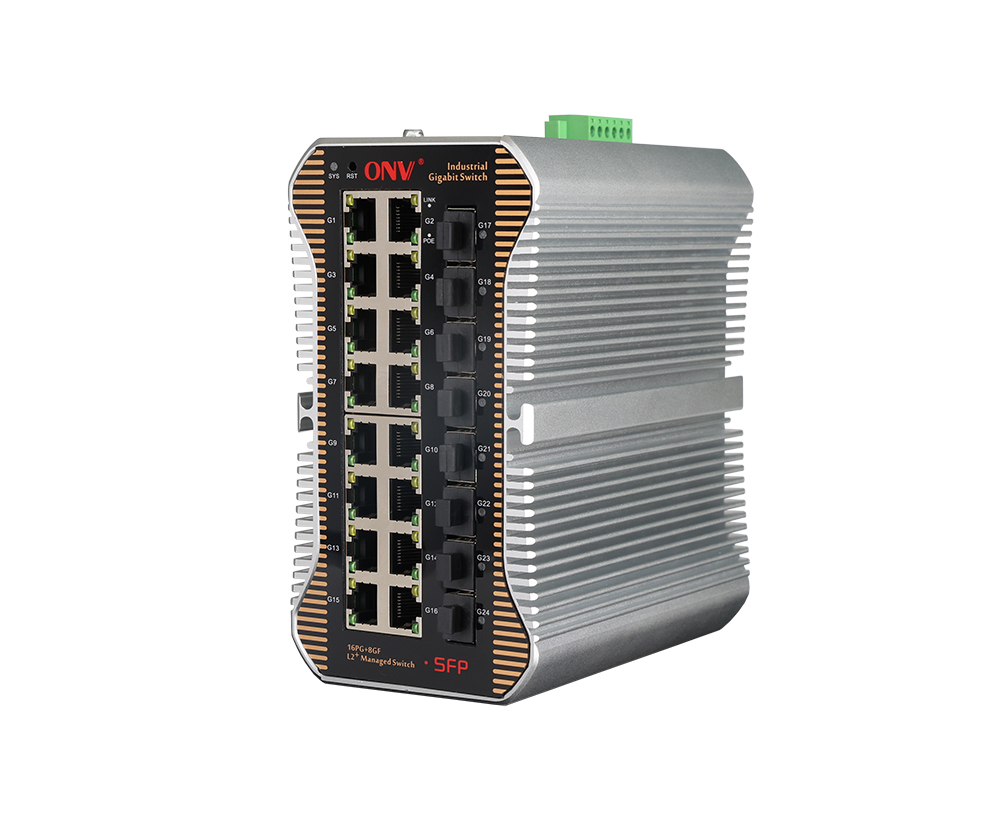

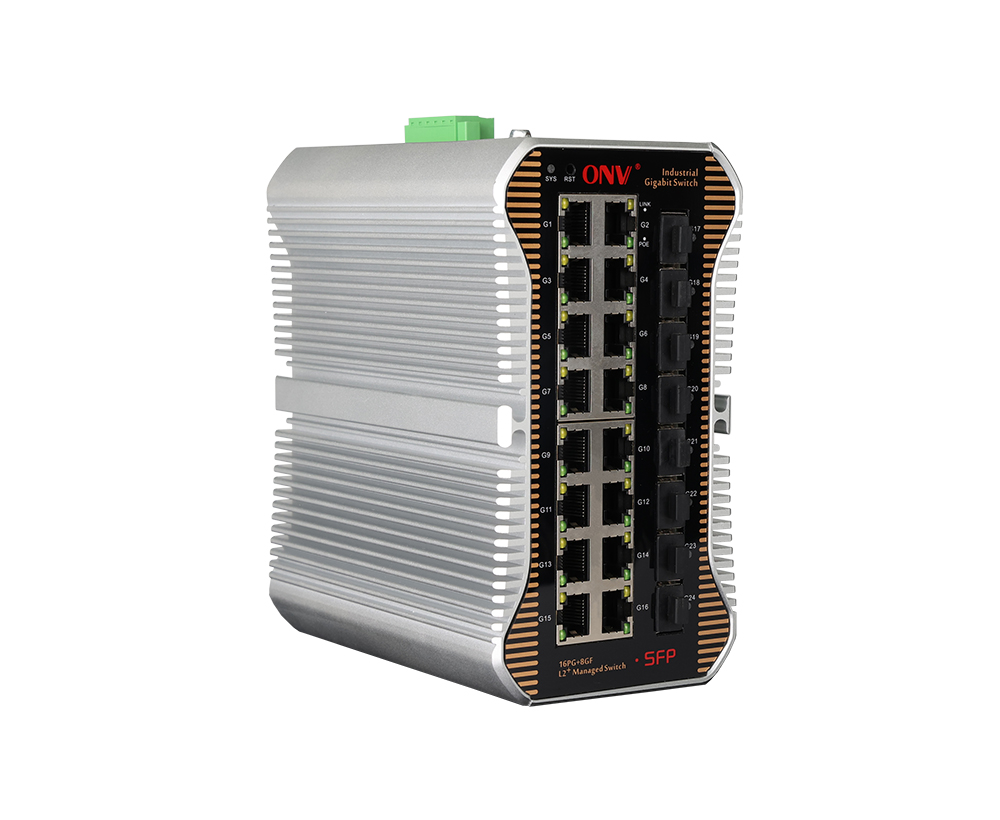

Commutateur PoE industriel géré Gigabit 24 ports L2

Modèle： ONV-IPS33024PFM-8F

L2 a contrôlé le commutateur industriel de fibre de PoE avec les ports RJ45 de 16*10/100/1000M et les ports de fibre de SFP de liaison montante de 8*100/1000M. Le port 1-16 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante DC et un montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique
Application
Documents
Produits connexes

APERÇU

Le ONV-IPS33024PFM-8F est unGL'igabit a contrôlé le commutateur industriel de fibre de PoE indépendamment développé par ONV. Il a 16*10/100/1000Base-TAdaptatifPorts RJ45 et 8*100Ports fibre/1000Base-X SFP. Le port 1-16 peut soutenir la norme d'IEEE 802.3 af/at PoEEt le sPuissance de PoE d'ingle-port jusqu'à 30W.En tant que dispositif d'alimentation PoE, il peut détecter et reconnaître automatiquement l'équipement de réception de puissance qui répond à la norme et fournir de l'énergie via le câble réseau. Il peut alimenter les équipements terminaux PoE tels que les AP sans fil, les caméras IP, les téléphones VoIP et les capteurs industriels via un câble réseau, et répondre à l'environnement réseau nécessitant une alimentation PoE haute densité. Il convient au transport intelligent, au transit de rail, à l'énergie électrique, à l'exploitation, à la métallurgie, et à l'énergie verte, scènes industrielles telles que la construction installant un réseau de communication rentable et stable.

LeONV-IPS33024PFM-8FA la fonction de gestion du réseau L2 + pour soutenir la gestion IPV4/ IPV6, la transmission statique d'itinéraire, le mécanisme complet de protection de sécurité, la politique complète d'ACL/QoS, et les fonctions riches de VLAN pour la gestion et l'entretien faciles. Prend en charge plusieurs protocoles de redondance réseau STP/RSTP/MSTP (<50ms) et (ITU-T G.8032) ERPS (<20ms) pour améliorer la sauvegarde des liens et la fiabilité du réseau. La communication peut être rapidement rétablie lorsqu'un réseau unidirectionnel échoue Assurer une communication ininterrompue pour les applications importantes. Selon les besoins de l'application, la gestion de l'alimentation PoE peut être effectuée via Web, CLI, SNMP, Telnet, etc., et des configurations d'application telles que la gestion des ports, la gestion des adresses de routage, le contrôle des flux de ports, la division VLAN, IGMP et les politiques de sécurité peuvent être effectuées.

CARACTÉRISTIQUE

Accès Gigabit

◇Soutenez l'expédition non bloquante de fil-vitesse.

◇Appui duplex basé sur IEEE802.3x et semi-duplex basé sur la contre-pression.

◇SupportsGigabit RJ4545Port et combinaison de port de SFP, qui permet à des utilisateurs de construire avec souplesse la mise en réseau pour répondre aux besoins de divers scénarios.

Alimentation d'énergie intelligente de PoE

◇La gestion de réseau de PoE, réalisent l'allocation de puissance de port de PoE, l'arrangement de priorité, la visualisation de statut de puissance de port, la planification de temps, etc.

◇Conformez-vous à IEEE 802.3 af/à la norme de PoE, identifiez automatiquement des dispositifs de PoE pour l'alimentation d'énergie, et n'endommagez pas des dispositifs non-PoE.

◇Le port PoE prend en charge le mécanisme de priorité. Lorsque la puissance restante est insuffisante, la puissance du port de haute priorité est donnée en priorité pour éviter une surcharge du dispositif.

◇16 *Les ports RJ45 10/100/1000Base-T prennent en charge l'alimentation PoE, répondant aux exigences d'alimentation PoE de la surveillance de la sécurité, des systèmes d'automatisation industrielle, de la couverture sans fil et d'autres scénarios.

Forte capacité de traitement des affaires

◇Soutenez le réseau d'anneau d'ERPS et STP/ RSTP/ MSTP pour éliminer des boucles de la couche 2 et pour réaliser la sauvegarde de lien.

◇Soutenez IEEE802.1Q VLAN, les utilisateurs peuvent avec souplesse diviser VLAN, la voix VLAN, et la configuration de QinQ selon leurs besoins.

◇Soutenez l'agrégation statique et dynamique pour augmenter effectivement la bande passante de lien, réalisez l'équilibrage de charge, la sauvegarde de lien, et améliorez la fiabilité de lien.

◇Soutenez QoS, basé sur port, 802.1P, et DSCP-basé trois modes prioritaires et quatre algorithmes de planification de file d'attente: Equ, SP, WRR, et SP WRR.

◇Prise en charge de l'ACL pour filtrer les paquets de données en configurant les opérations de traitement de règles correspondantes et les autorisations de temps, et fournir des politiques de contrôle d'accès de sécurité flexibles.

◇Prend en charge le protocole multicast IGMP V1/V2/V3, IGMP Snooping répond aux exigences de surveillance vidéo haute définition multi-terminal et d'accès à la vidéoconférence.

Sécurité

◇Isolation portuaire et contrôle des tempêtes.

◇IP MAC port VLAN quadruple combinaison flexible fonction de liaison.

◇L'authentification 802.1X fournit des fonctions d'authentification pour les ordinateurs LAN et contrôle l'état d'autorisation des ports contrôlés en fonction des résultats d'authentification.

Stable et fiable

◇CCC, CE, FCC, RoHS.

◇Le volet convivialPeut montrer le statut de dispositif par l'indicateur de LED de PWR,Lien, SYS,L/A,EtPoE.

◇Faible consommation d'énergie,Logement d'alliage d'aluminium, et excellente dissipation thermique pour assurer le fonctionnement stable du commutateur.

FacileO & MGestion

◇Prise en charge de la surveillance du processeur, de la surveillance de la mémoire, de la détection Ping et de la détection de la longueur du câble.

◇HTTPS, SSLV3, SSHV1/V2 et d'autres méthodes de cryptage sont plus sécurisés dans la gestion.

◇RMON, le log système, et les statistiques de trafic de port sont commodes pour l'optimisation et la transformation de réseau.

◇LLDP est pratique pour le système de gestion de réseau pour interroger et juger de l'état de communication de la liaison.

◇Soutenir diverses méthodes de gestion et de maintenance telles que la gestion de réseau Web, la ligne de commande CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet, etc.

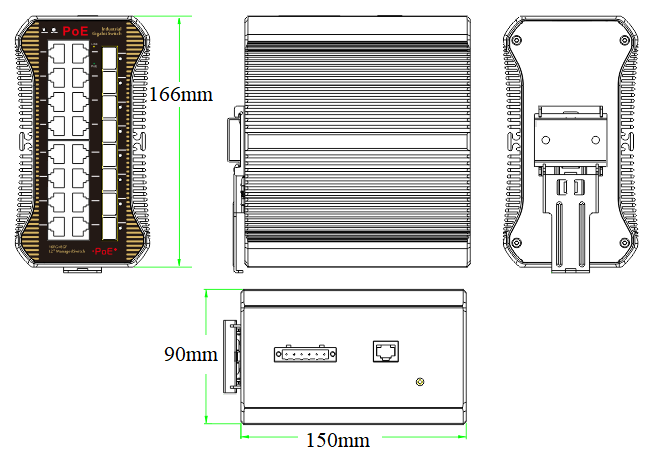

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation électrique recommandée
ONV-IPS33024PFM-8F	L2 + a contrôlé le commutateur industriel de fibre de PoE avec les ports RJ45 de 1610/100/1000M et les ports de fibre de SFP de liaison montante de 8100/1000M. Le port 1-16 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante DC et un montage sur rail DIN.	240W/480W
Remarque:Le module optique et l'alimentation ne sont pas inclus et doivent être achetés.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur PoE industriel géré Gigabit à 24 ports	1	Set
	Câble adaptateur RJ45-DB9	1	PC
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
Module 1.25G optique	2630-G	Module optique industriel de SFP, 1.25G double fibre multimode 850nm, distance de transmission: 550m,Interface LC, prend en charge la fonction DDM et branchement à chaud.	PC
	2632-G	Module optique industriel de SFP, 1.25G double fibre unimodale 1310nm, distance de transmission: 20km,Interface LC, prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2612-T-G	Module optique industriel de SFP, 1.25G fibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km,Interface LC, prend en charge la fonction DDM et branchement à chaud.	PC
	Numéro de modèle: 2613-R-G	Module optique industriel de SFP, 1.25G fibre simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km,Interface LC, prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2612-T-G-SC	Module optique industriel de SFP, fibre 1.25G simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, SC interface, prend en charge la fonction DDM et le branchement à chaud.	PC
	Référence: 2613-R-G-SC	Module optique industriel de SFP, fibre 1,25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, SC interface, prend en charge la fonction DDM et le branchement à chaud.	PC
Module de puissance	2633	Le module optique de 1.25G SFP transfère au port RJ45 de 10/100/1000M.	PC

ALIMENTATION ÉLECTRIQUE

Produit

Modèle

Description

Unité

Alimentation d'énergie industrielle de rail de 240W DIN

GWS-DP240-48

Rail DIN 240W unique ensemble d'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60Hz, 3.0A

Tension de sortie: DC48V, 5.0A

Température de fonctionnement: -40 ℃ à + 70 ℃

Alimentation d'énergie industrielle de rail de 480W DIN

GWS-DP480-48

Rail DIN 480W ensemble unique de l'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60Hz, 5.0A

Tension de sortie: DC48V, 10A

Température de fonctionnement: -40 ℃ à + 70 ℃

PRODUIT CONNEXE

Modèle	Description
ONV-IPS33084PFM	L2 + a contrôlé le commutateur industriel de fibre de PoE avec les ports RJ45 de 410/100/1000M et les ports de fibre de SFP de liaison montante de 4100/1000M. Le port 1-4 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante DC et un montage sur rail DIN.
ONV-IPS33108PFM	L2 + a contrôlé le commutateur industriel de fibre de PoE avec les ports RJ45 de 810/100/1000M et les ports de fibre de SFP de liaison montante de 2100/1000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante DC et un montage sur rail DIN.
ONV-IPS33148PFM	L2 + a contrôlé le commutateur industriel de fibre de PoE avec des ports RJ45 de 1010/100/1000M et des ports de fibre de SFP de liaison montante de 4100/1000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante DC et un montage sur rail DIN.
ONV-IPS33168PFM	L2 + a contrôlé le commutateur industriel de fibre de PoE avec les ports RJ45 de 810/100/1000M et les ports de fibre de SFP de liaison montante de 8100/1000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante DC et un montage sur rail DIN.
ONV-Référence: IPS33168PFM-4GF	L2 + a contrôlé le commutateur industriel de fibre de PoE avec les ports RJ45 de 1210/100/1000M et les ports de fibre de SFP de liaison montante de 4100/1000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante DC et un montage sur rail DIN.

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS33024PFM-8F
Caractéristiques de l'interface
Port fixe	Commutateur d'alarme de puissance-(DÉFAUT) 1 * RS232 console port(115200,N,8,1) Ports de la liaison montante SFP de 8100/1000Base-X (données) Ports de 1610/100/1000Base-T PoE (données/puissance) 2 V réglé, ports V-redondants d'alimentation CC (terminal industriel de 6P Phoenix)
Port Ethernet	Port 1-16 peut soutenir 10/100/1000Base-T auto-détection, plein/demi-duplex MDI/ MDI-X auto-adaptation
Transmission paire torsadée	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres)
Port de fibre optique	L'interface de fibre optique de gigabit, défaut aucun incluent le module optique (unimodal facultatif/à plusieurs modes de fonctionnement, fibre simple/double module optique de fibre. LC)
Extension de port de fibre optique	Turbo overclocking 2.5G module optique et anneau
Câble optique/Distance	Multi mode: 850nm/ 0-550m, monomode: 1310nm/ 0-40km, 1550nm/ 0-120km
Paramètre de puce
Type de gestion de réseau	L2
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Mode de transmission	Stocker et en avant (vitesse de fil complet)
Capacité de commutation	52Gbps (non bloquant)
Taux de transmission @ 64 octet	35,71 Mpps
MAC	8K
Mémoire de tampon	4M
Cadre Jumbo	9.6K
Indicateur de LED	Puissance: PWR (vert), Système: SYS (vert), Réseau: Lien (jaune), Port fibre: L/A (vert), PoE: PoE (vert)
Réinitialiser l'interrupteur	Oui, appuyez et maintenez pendant 10 secondes, puis relâchez pour restaurer les réglages d'usine
PoE et alimentation
Port PoE	Port 1-16
Gestion PoE	Configuration de la limite de puissance totale de l'alimentation PoE Début de retard de puissance, configuration de priorité de sortie de PoE de port Travail PoE et planification du temps, affichage de l'état de travail Port PoE Port PoE distribution de puissance de sortie, PoE on/off, af/à la distribution de puissance
Pin d'alimentation d'énergie	1/2(+) 3/6 (-)
Puissance maximum par port	30W, IEEE 802,3 af/at
Consommation de puissance	Veille <15W, pleine charge af<240W, à <480W
Tension d'entrée/interface	DC48-57V, terminal industriel de 6P Phoenix, protection d'anti-inverse de soutien
Alimentation électrique	Non, en option 48V/240W ou 48V/480W alimentation industrielle
Paramètre physique
Temp/humidité d'opération	-40 °C ~ + 80 °C, 5% ~ 90% RH sans condensation
Temp/humidité de stockage	-40 °C ~ 85 °C, 5% ~ 95% RH aucune condensation.
Taille (L * W * H)	16615090mm
Poids net/brut	2.1kg/ 2.3kg
Installation	Bureau, rail DIN 35mm
Certificat et garantie
Protection contre la foudre	IEC61000-4-3 (RS): 10 V/m (80 ~ 1000MHz) FCC partie 15/CISPR22 (EN55022): Classe A. IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m, 1MHz IEC61000-4-12/18 (onde de choc): CM 2.5kV, DM 1kV Niveau de protection: IP40, Protection contre la lumière: 6KV 8/20us. IEC61000-4-4(EFT): Puissance de câble: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s IEC61000-4-2 (ESD): décharge de contact ± 8kV, affichage d'air ± 15kV IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV
Propriétés mécaniques	IEC60068-2-6 (Anti Vibration), IEC60068-2-32 (Chute Libre), IEC60068-2-27 (Anti Choc)
Certification	Ccc, marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe A, RoHS de la pièce 15 de FCC
Garantie	5 ans, entretien perpétuel.
Fonctionnalité de gestion de réseau
Interface	Réglage d'économie d'énergie Port vert Ethernet Contrôle de la tempête de diffusion basé sur la vitesse du port IEEE802.3X (duplex intégral), arrangement de protection de la température de port La limite de vitesse du flux de message dans le port d'accès, la taille des particules mini est de 64Kbps.
Caractéristique L3	Protocole ARP max 1024 entrées Routage statique/routage par défaut max 128 entrées Gestion réseau L2, gestion IPV4/IPV6 L3 routage et expédition, communication de soutien entre différents segments de réseau et VLAN différent
VLAN	Configuration de port d'Access, tronc, hybride VLAN basé sur le MAC, voix VLAN, configuration de QinQ 4K VLAN basé sur le port, IEEE802.1q, VLAN basé sur le protocole
Agrégation de port	LACP, agrégation statique, Max 12 groupes d'agrégation et 8 ports par groupe.
Spanning Arbre	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Protocole de réseau en anneau	G.8032 (ERPS), 255 sonnent tout au plus, 1024 dispositifs maximum par anneau. Temps de récupération inférieur à 20ms
Multidiffusion	MLD Snooping , Multicast VLAN, IGMP Snooping v1/v2, Max 1024 groupes multicast, déconnexion rapide
Mise en miroir du port	Mise en miroir de données bidirectionnelle basée sur le port
QoS	Redirection basée sur les flux, limitation de débit basée sur les flux Filtrage de paquets basé sur les flux, marque de priorité/remarque 8 * files d'attente de sortie de chaque port, mappage de priorité 802.1p/ DSCP Algorithme de planification de file d'attente (SP, WRR, SP WRR), Diff-Serv QoS
ACL	ACL d'émission basé sur port, ACL basé sur le port et VLAN Filtrage des paquets L2 à L4, correspondant au premier message de 80 octets. Fournissez l'ACL basé sur MAC, l'adresse MAC de destination, la source IP, l'IP de destination, le type de protocole IP, le port de TCP/UDP, la plage de ports de TCP/UDP, et le VLAN, etc.
Sécurité	SSH 2.0, SSL, isolement de port, limite de vitesse de message ARP Gestion hiérarchique utilisateur et protection par mot de passe AAA & RADIUS & TACACS certification, MAC limite d'apprentissage IEEE802.1X & authentification adresse MAC, inspection ARP Liaison d'IP-MAC-VLAN-Port, attaque d'Anti-DoS, protection de source d'IP Contrôle tempête de diffusion, Sauvegarde pour la donnée hôte, Trous noirs Mac
DHCP	Client DHCP, surveillance DHCP, serveur DHCP, relais DHCP
Gestion	Vue en temps réel d'état d'utilisation de CPU, SNMP V1/V2/V3 Gestion de cluster de plateforme ONV-NMS (SNMP LLDP) Console/Modem AUX/Telnet/ SSH2.0, configuration CLI Détection d'état de longueur de câble, horloge de NTP, récupération d'Un-clé, LLDP FTP, TFTP, Xmodem, téléchargement de fichier de SFTP et gestion de téléchargement Détection de ping, journal de travail de système, gestion de réseau Web (HTTPS)
Système	Navigateur Web: Mozilla Firefox 2.5 ou supérieur, Google Chrome V42 ou supérieur, câble Ethernet Cat5 et supérieur TCP/IP, adaptateur réseau et système d'exploitation réseau (tel que Microsoft Windows, Linux, Mac OS X) installés sur chaque ordinateur dans le câble Ethernet réseau Cat5 et supérieur
