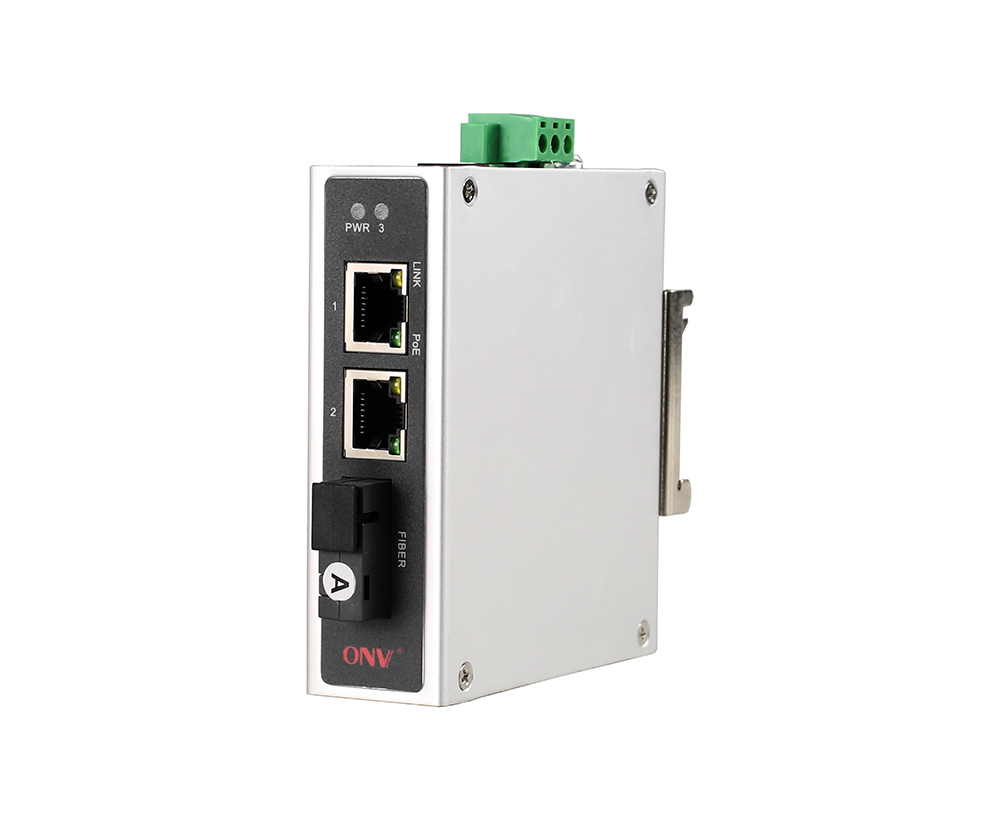

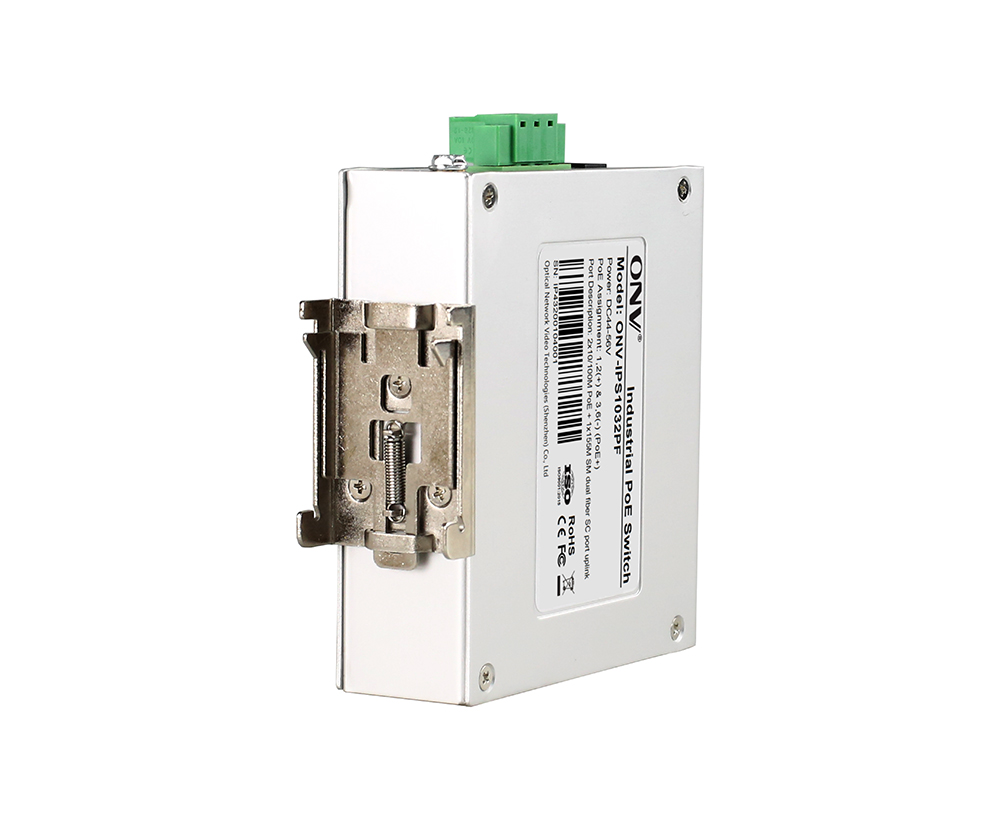

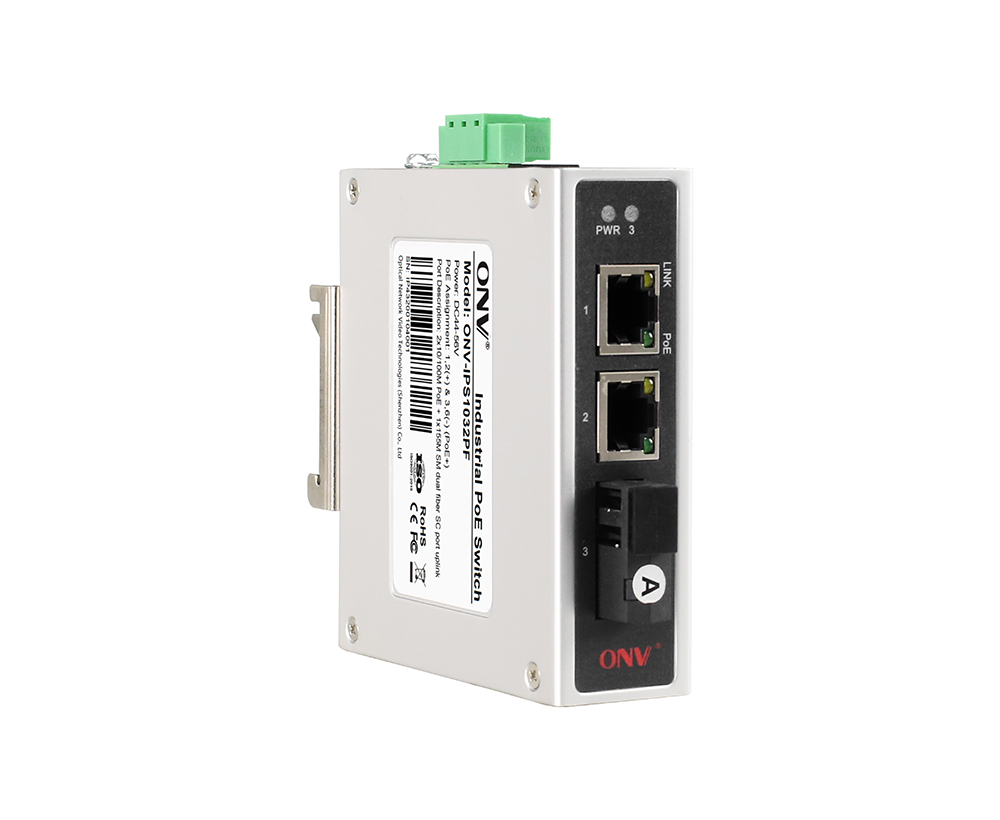

Commutateur industriel de 10/100M 3-port PoE

Modèle： ONV-IPS1032PF

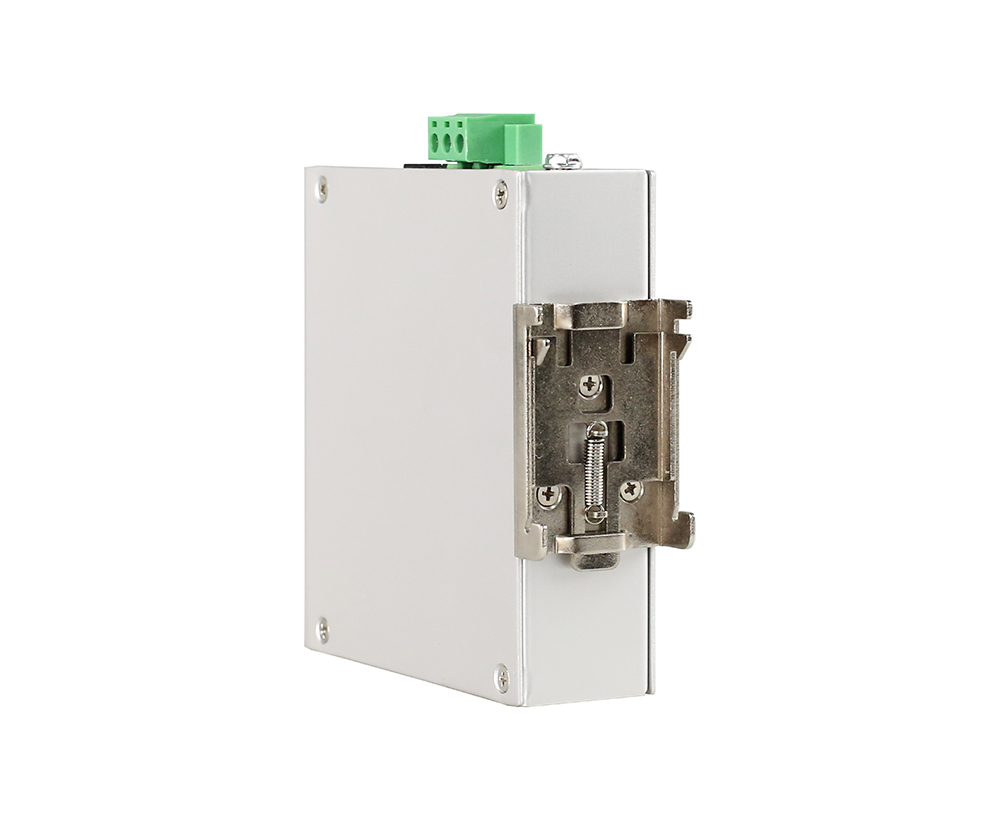

Commutateur industriel Unmanaged de PoE avec les ports RJ45 de 2*10/100M et le port de fibre de Sc de liaison montante de 1*155M (module optique unimodal de la double fibre 1310nm/20km). Le port 1-2 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation CC et le montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique
Application
Documents
Produits connexes

APERÇU

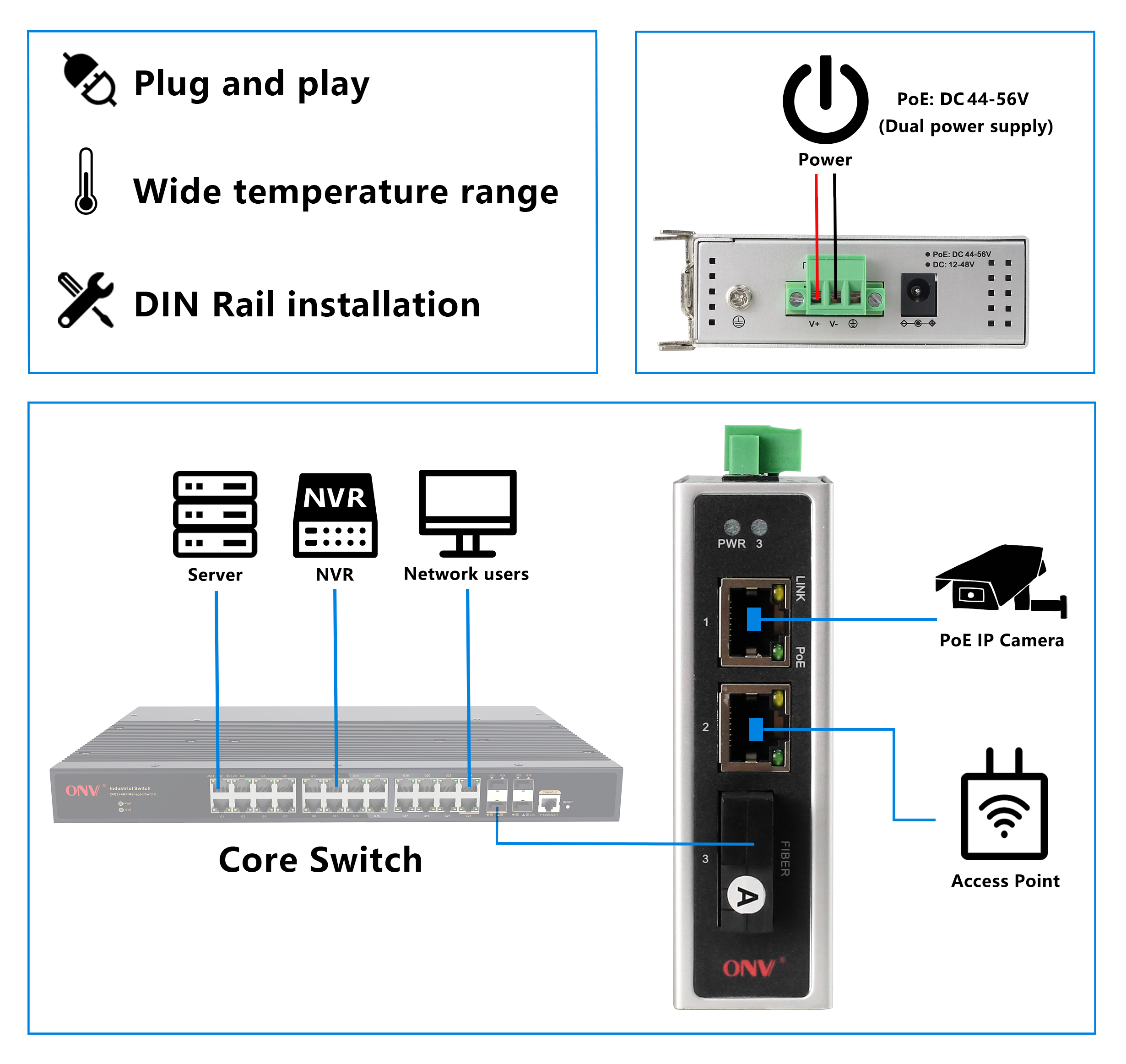

LeONV-IPS1032PFEst un commutateur industriel de fibre de 10/100M PoEDéveloppé indépendamment par ONV. Il a 2*10/100M adaptatifPorts RJ45 et 1*155MLiaison montanteSCPort de fibre. Port 1-2Peut soutenir IEEE802.3Af/à la norme PoEEt sPuissance de PoE d'ingle-port jusqu'à 30W.En tant que dispositif d'alimentation PoE, il peut détecter et reconnaître automatiquement l'équipement de réception de puissance qui répond à la norme et fournir de l'énergie via le câble réseau. Le câble réseau peut alimenter des terminaux PoE tels que des AP sans fil, des caméras IP et des capteurs industriels. Il répond également à l'environnement réseau qui nécessite une alimentation PoE haute densité. Il convient au transport intelligent, au transit ferroviaire, à l'industrie énergétique, aux mines, au pétrole et au transport maritime. Les scènes industrielles telles que la métallurgie et l'énergie verte, la construction forment un réseau de communication rentable, stable et fiable. Mode non géré, plug and play, pas de configuration, facile à utiliser.

CARACTÉRISTIQUE

100M RJ45 et port SC

◇Soutenez l'expédition non bloquante de fil-vitesse.

◇Appui duplex basé sur IEEE802.3x et semi-duplex basé sur la contre-pression.

◇Soutenez la combinaison de port RJ45 de 10/100M et de port de fibre de Sc de 155M, qui permet à des utilisateurs de construire avec souplesse la mise en réseau pour répondre aux besoins de divers scénarios.

IntelligentAlimentation PoE

◇Conformez-vous à IEEE 802.3 af/à la norme de PoE, identifiez automatiquement des dispositifs de PoE pour l'alimentation d'énergie, et n'endommagez pas des dispositifs non-PoE.

◇2* Les ports RJ45 10/100Base-TX peuvent prendre en charge l'alimentation PoE pour répondre aux besoins de l'alimentation PoE dans divers scénarios dans le domaine industriel.

Stable et fiable

◇CCC, CE, FCC, RoHS.

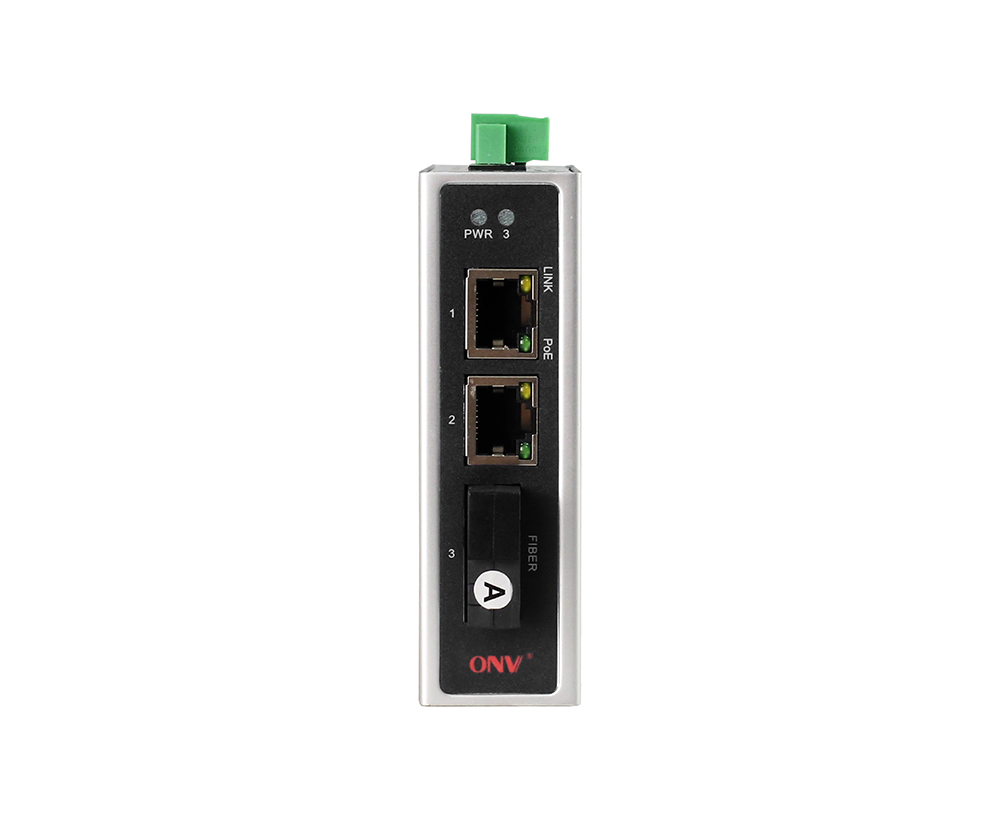

◇Le panneau convivial peut montrer le statut de dispositif par l'indicateur de LED de PWR, lien,EtPoE.

◇Consommation de puissance faible, aucun ventilateur, logement en aluminium, et excellente dissipation thermique pour assurer l'opération stable du commutateur.

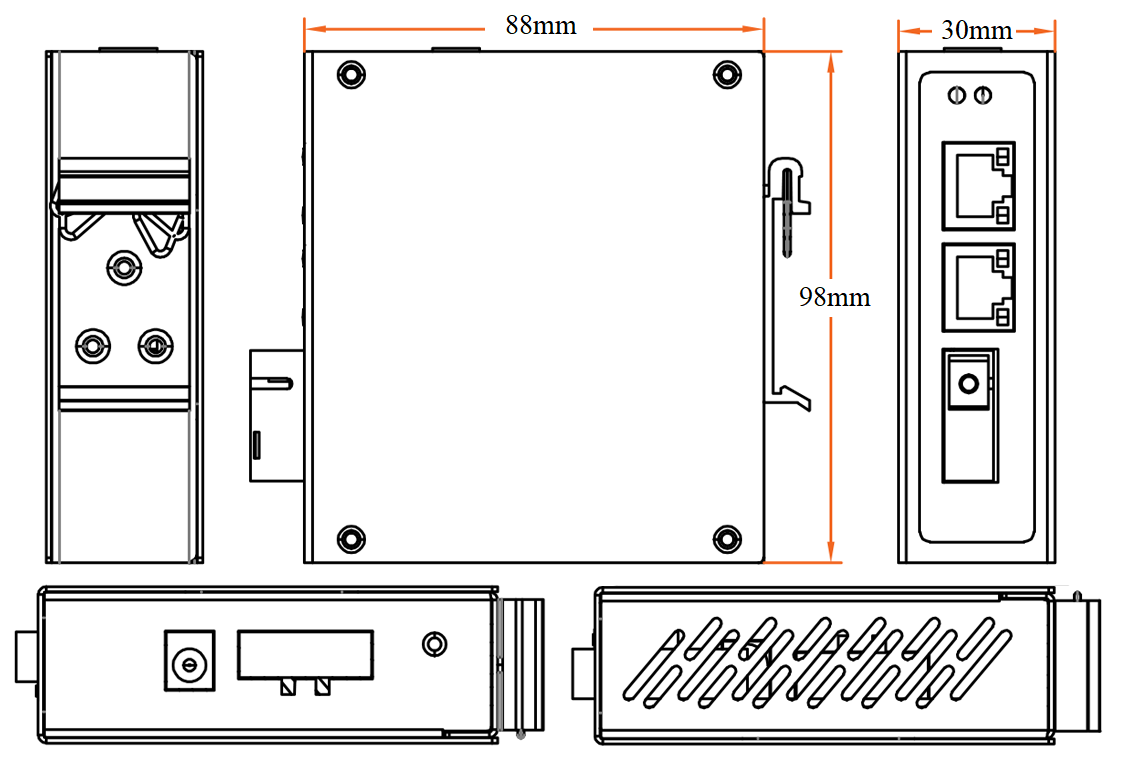

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation électrique recommandée
ONV-IPS1032PF	PoE industriel non géréCommutateur avec 210/100MRJ45Ports et 1155MPort de fibre de Sc de liaison montante (module optique à double fibre monomode de 1310nm/20km). Le port 1-2 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation CC et le montage sur rail DIN.	36W/60W
ONV-IPS1032PF-A	PoE industriel non géréCommutateur avec 210/100MRJ45Ports et 1155MPort de fibre de Sc de liaison montante (module optique monomode de fibre simple de 1310nm/20km). Le port 1-2 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation CC et le montage sur rail DIN.	36W/60W
ONV-IPS1032PF-B	Commutateur industriel Unmanaged de PoE avec 210/100MRJ45Ports et 1155MPort de fibre de Sc de liaison montante (module optique de fibre simple monomode de 1550nm/20km). Le port 1-2 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation CC et le montage sur rail DIN.	36W/60W
Remarque:L'alimentation n'est pas incluse et doit être achetée.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur industriel de 3-port 10/100M PoE	1	SEt
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS1032PF
Caractéristiques de l'interface
Port fixe	1155MLiaison montantePort de fibre de Sc (Données) Ports de 210/100Base-TX PoE (données/puissance)
Port Ethernet	Port 1-2PeutAppui 10/100Base-T(X) auto-détection, plein/ Semi-duplex MDI/ MDI-X auto-adaptation
Transmission paire torsadée	10BASE-T: Cat3,4,5 UTP (≤ 100 mètreS) 100BASE-TX: Cat5 ou plus tard UTP (En) ≤ 100 mètreS)
Port de fibre optique	Le module optique est double fibre unimodale 20km, port de Sc
Câble optique/Distance	Multi-Mode: 850nm/0-550M, 1310nm/0-2km, SIngle-Mode: 1310nm/0-40Km, 1550nm/0-120Km.
Paramètre de puce
Protocole réseau	IEEE 802, 3 10BASE-T, IEEE 802.3i 10Base-T,IEEE 802.3u 100Base-TX, IEEE 802.3u 100Base-FX, IEEE 802.3x
Mode de transmission	Store et Forward (Vitesse du fil complet)
Capacité de commutation	1,0 Gbps (nonN-Blocage)
Expédition Taux @ 64 octet	0,45 Mpps
MAC	1K
Mémoire de tampon	512K
Cadre Jumbo	2048B
Indicateur de LED	Puissance: PWR (vert), port de fibre: 3 (vert),PoE: PoE (vert),Réseau: Lien (jaune)
PoE et alimentation
Port PoE	Port 1-2
Pin d'alimentation d'énergie	1/2 ( ) 3/6 (-)
Puissance maximum par port	30W, IEEE 802.3 Af/à
Consommation de puissance	Veille <3W, pleine charge af<30, à <60W
Tension fonctionnante	DC44 à 56V, 3P terminal industriel etDC Jack,Protection d'anti-inverse de soutien
Alimentation électrique	Non, en option 48V/36W ou 48V/60W alimentation industrielle
Paramètre physique
Opération TEp/Humidité	-40 ~ + 75 °C, 5% ~ 90% RH sans condensation
Stockage TEp/Humidité	-40 ~ + 85 °C, 5% ~ 95% RH non condensant
Dimension (L * W * H)	988830mm
Poids net/brut	0.25Kg/0,35Kg
Installation	Bureau, 35mm DINRAIL
Certification et garantie
Protection contre la foudre	Niveau de protection: IP30 Protection contre la foudre: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC partie 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m 1MHz IEC61000-4-12/18 (onde de choc): CM2.5kV, DM1kV IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s IEC61000-4-2 (ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV
Propriétés mécaniques	IEC60068-2-6 (Anti Vibration), IEC60068-2-32 (Chute Libre), IEC60068-2-27 (Anti Choc)
Certification	Marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe A, RoHS de la partie 15 de FCC
Garantie	5 ans, entretien perpétuel.
