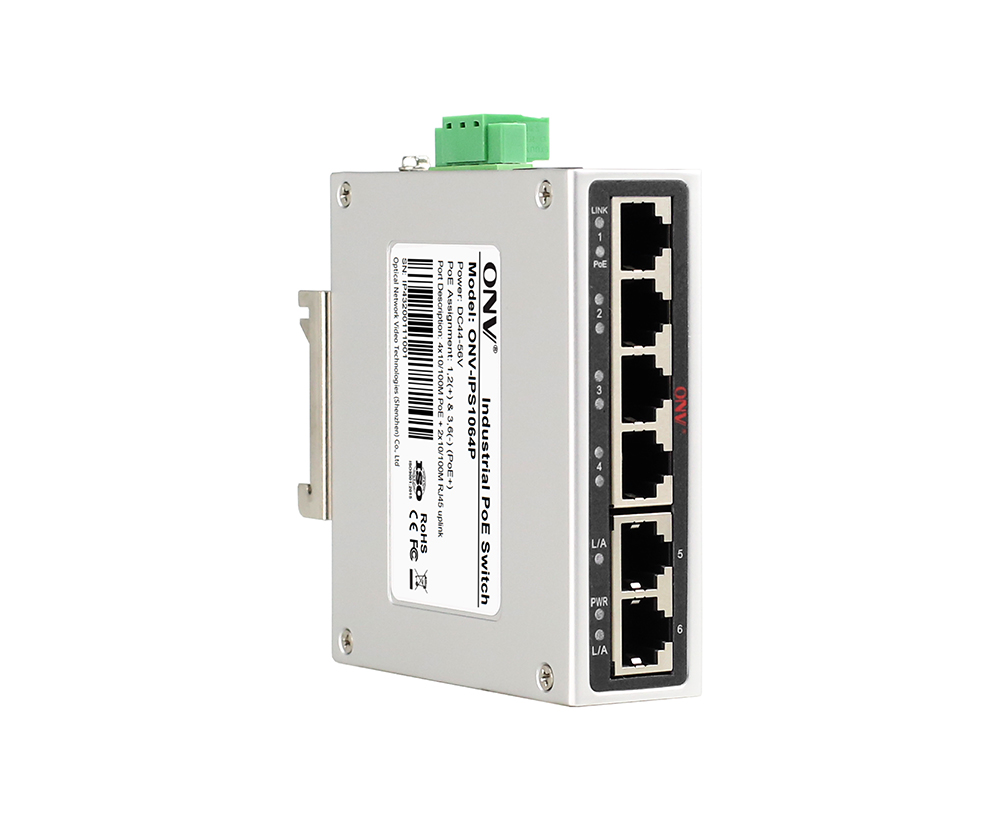

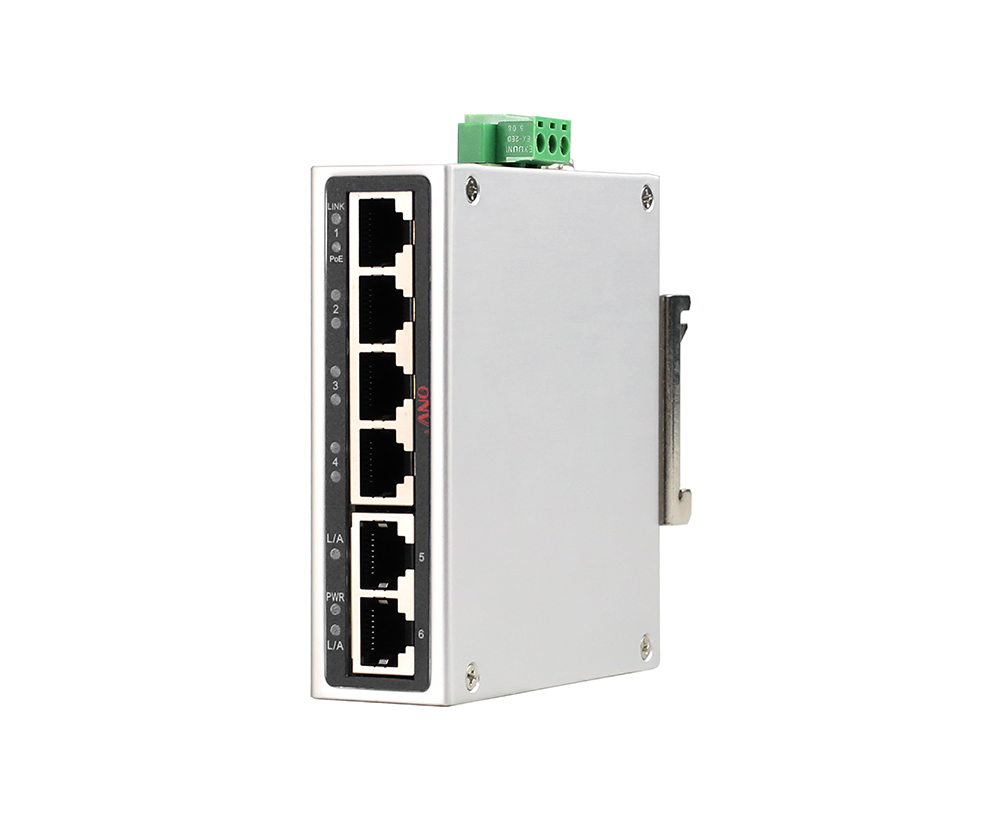

Commutateur industriel de 10/100M 6-port PoE

Modèle： ONV-IPS1064P

Commutateur industriel non géré de PoE avec les ports RJ45 de 6*10/100M. Le port 1-4 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation CC et le montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique

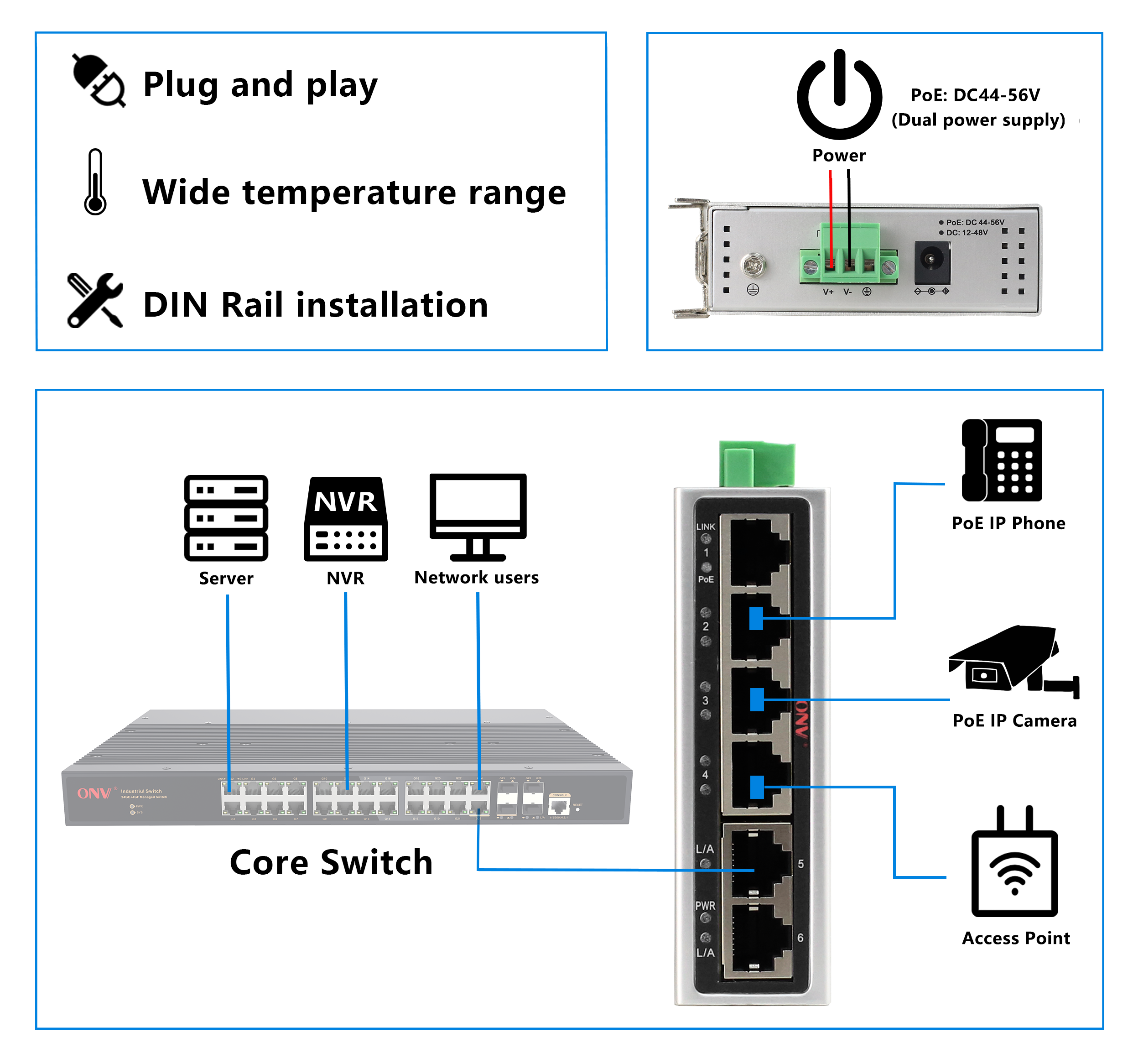

Application
Documents
Produits connexes

APERÇU

LeONV-IPS1064PEst un commutateur industriel de 10/100M PoEDéveloppé indépendamment par ONV. Il a 6*10/100MAdaptatifPorts RJ45.Port 1-4Peut soutenir IEEE802.3Af/à la norme PoEEt sPuissance de PoE d'ingle-port jusqu'à 30W. En tant que dispositif d'alimentation PoE, il peut détecter et reconnaître automatiquement l'équipement de réception de puissance qui répond à la norme et fournir de l'énergie via le câble réseau. Le câble réseau peut alimenter des terminaux PoE tels que des AP sans fil, des caméras IP et des capteurs industriels. Il répond également à l'environnement réseau qui nécessite une alimentation PoE haute densité. Il convient au transport intelligent, au transit ferroviaire, à l'industrie énergétique, aux mines, au pétrole et au transport maritime. Les scènes industrielles telles que la métallurgie et l'énergie verte, la construction forment un réseau de communication rentable, stable et fiable. Mode non géré, plug and play, pas de configuration, facile à utiliser.

CARACTÉRISTIQUE

Accès 10/100M

◇Soutenez l'expédition non bloquante de fil-vitesse.

◇Appui duplex basé sur IEEE802.3x et semi-duplex basé sur la contre-pression.

◇Port de soutien 10/100M PoE etLiaison montanteCombinaison de ports RJ45, ce qui permet aux utilisateurs de créer des réseaux de manière flexible pour répondre aux besoins de divers scénarios.

Alimentation d'énergie intelligente de PoE

◇Conformez-vous à IEEE 802.3 af/à la norme de PoE, identifiez automatiquement des dispositifs de PoE pour l'alimentation d'énergie, et n'endommagez pas des dispositifs non-PoE.

◇Les ports RJ45 4*10/100Base-TX peuvent prendre en charge l'alimentation PoE pour répondre aux besoins de l'alimentation PoE dans divers scénarios dans le domaine industriel.

STableauANdREliable

◇CCC,CE, FCC, RoHS.

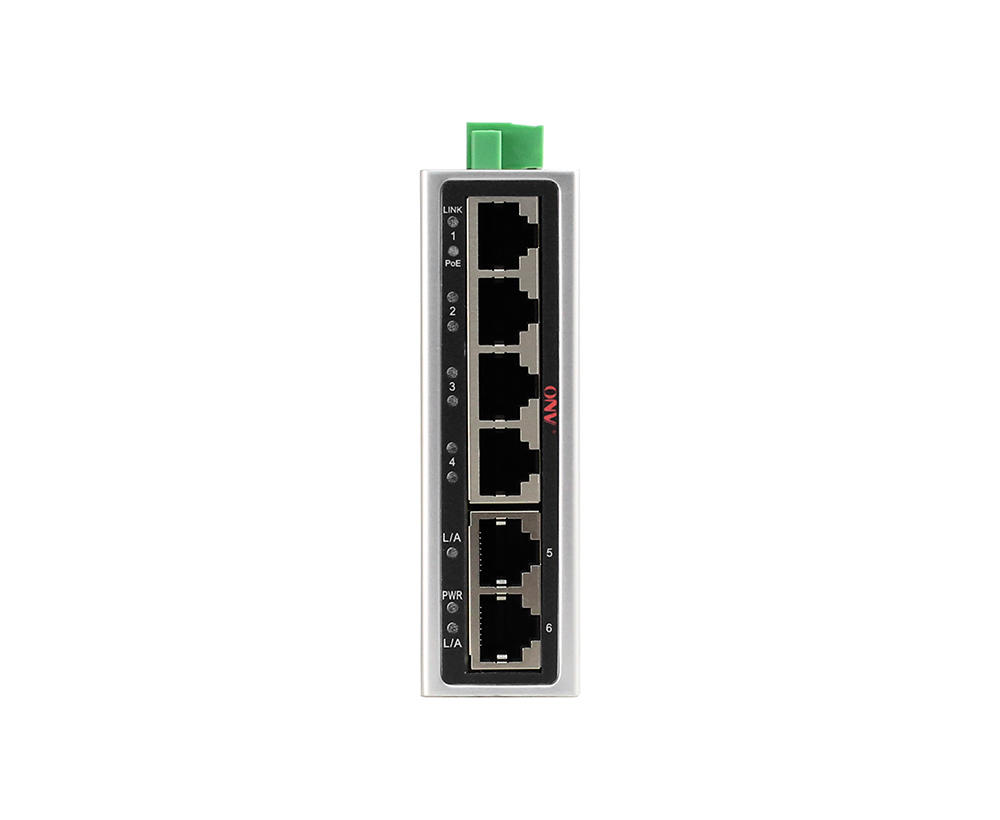

◇Le panneau convivialPeut montrer le statut de dispositif par l'indicateur de LED de PWR, lien,EtPoE.

◇Consommation de puissance faible, aucun ventilateur, logement en aluminium, et excellente dissipation thermique pour assurer l'opération stable du commutateur.

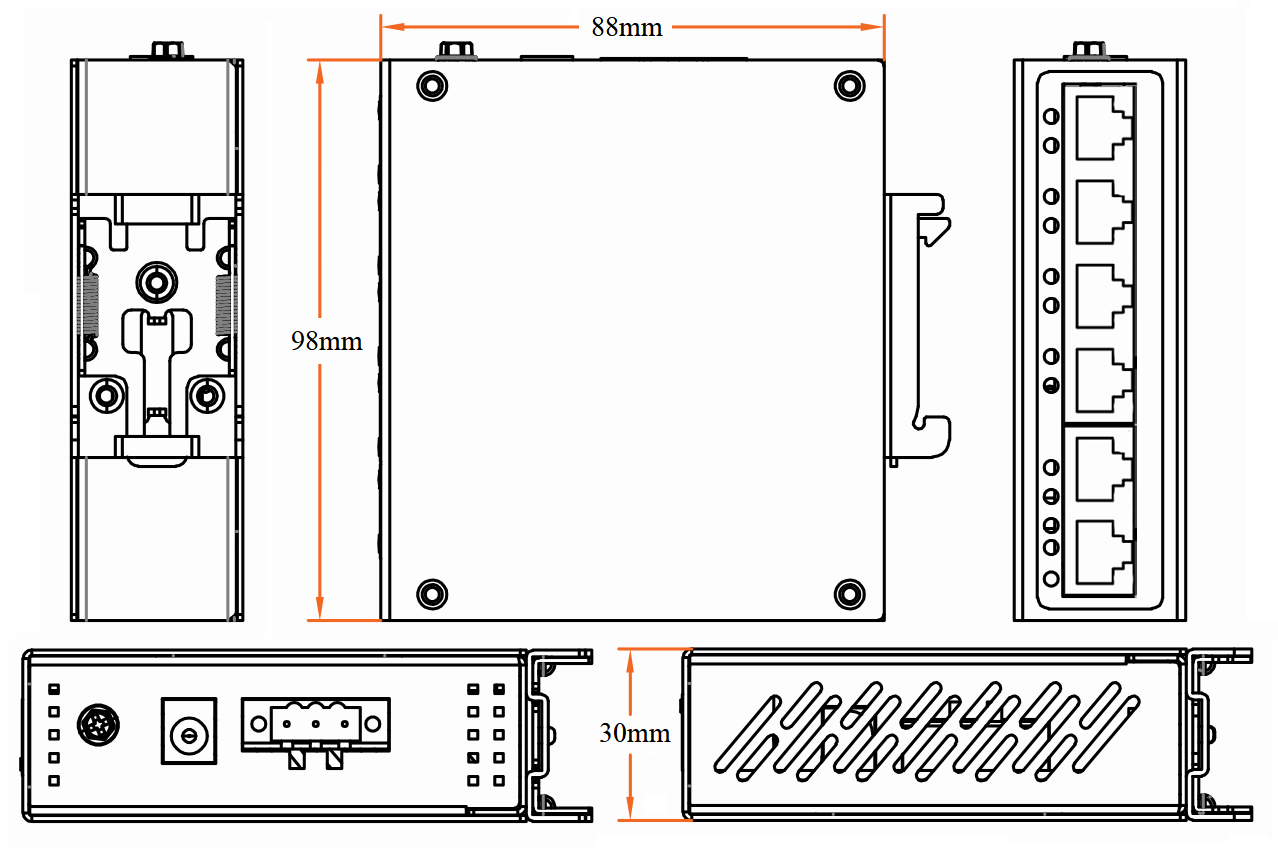

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation électrique recommandée
ONV-IPS1064P	Commutateur industriel non géré de PoE avec les ports RJ45 de 6*10/100M. Port 1-4Peut soutenir la norme d'IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation CC et le montage sur rail DIN.	60W/120W
Remarque:L'alimentation n'est pas incluse et doit être achetée.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur industriel de 6-port 10/100M PoE	1	SEt
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

ALIMENTATION ÉLECTRIQUE

Produit	Modèle	Description	Unité
Adaptateur d'alimentation de bureau 65W	GWS-AP65-52	Le bureau 65W choisissent l'ensemble d'adaptateur de puissance de sortie Tension d'entrée: AC100V ~ 240V 50-60Hz, 1.1A Tension de sortie: DC52V, 1.25A La température d'opération: -20 ℃ à 65 ℃	PC
Adaptateur de puissance de bureau 110W	GWS-AP110-52	Le bureau 110W choisissent l'ensemble d'adaptateur de puissance de sortie Tension d'entrée: AC100V ~ 240V 50-60Hz, 2.0A Tension de sortie: DC52V, 2.15A La température d'opération: -20 ℃ à 65 ℃	PC
Alimentation d'énergie industrielle de rail de 60W DIN	GWS-DP60-48	Le rail 60W DIN choisissent l'ensemble d'alimentation de puissance de sortie Tension d'entrée: AC100V ~ 240V 50-60Hz, 1.0A Tension de sortie: DC48V, 1.25A La température d'opération: -40 ℃ à 70 ℃	PC
Alimentation d'énergie industrielle de rail de 120W DIN	GWS-DP120-48	Rail DIN 120W seul ensemble d'alimentation de sortie Tension d'entrée: AC100V ~ 240V 50-60Hz, 2.3A Tension de sortie: DC48V, 2.5A La température d'opération: -40 ℃ à 70 ℃	PC

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS1064P
Caractéristiques de l'interface
Port fixe	Ports de 210/100Base-TX RJ45 (données) Ports de 410/100Base-TX PoE (données/ Puissance)
Port Ethernet	Le port 1-6 peut soutenir 10/100Base-T(X) auto-détection, plein/auto-adaptation semi-duplex de MDI/ MDI-X
Transmission paire torsadée	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres)
Paramètre de puce
Protocole réseau	IEEE 802, 3 10BASE-T, IEEE 802.3i 10Base-T,IEEE 802.3u 100Base-TX, IEEE 802.3x
Mode de transmission	Store et Forward (Vitesse du fil complet)
Capacité de commutation	1.6Gbps (nonN-Blocage)
Expédition Taux @ 64 octet	0,89 Mpps
MAC	2K
Mémoire de tampon	768K
Cadre Jumbo	2048 octets
Indicateur de LED	Puissance: PWR (Vert), Réseau: Lien (Vert), PoE: PoE (Vert)
PoE et alimentation
Port PoE	Port 1-4
Pin d'alimentation d'énergie	1/2( ) 3/6 (-)
Puissance maximum par port	30W, IEEE 802.3 Af/à
Consommation de puissance	Veille <3W, pleine charge Af <60W, à <120W
Tension fonctionnante	DC44 à 56V, 3P terminal industriel etDC Jack,Protection d'anti-inverse de soutien
Alimentation électrique	Non, alimentation d'énergie 48V/60W et 48V/120W industrielle facultative
Paramètre physique
Opération TEp/Humidité	-40 ~ + 75 °C, 5% ~ 90% RH sans condensation
Stockage TEp/Humidité	-40 ~ + 85 °C, 5% ~ 95% RH non condensant
Dimension (L * W * H)	988830mm
Poids net/brut	0.25Kg/0,35Kg

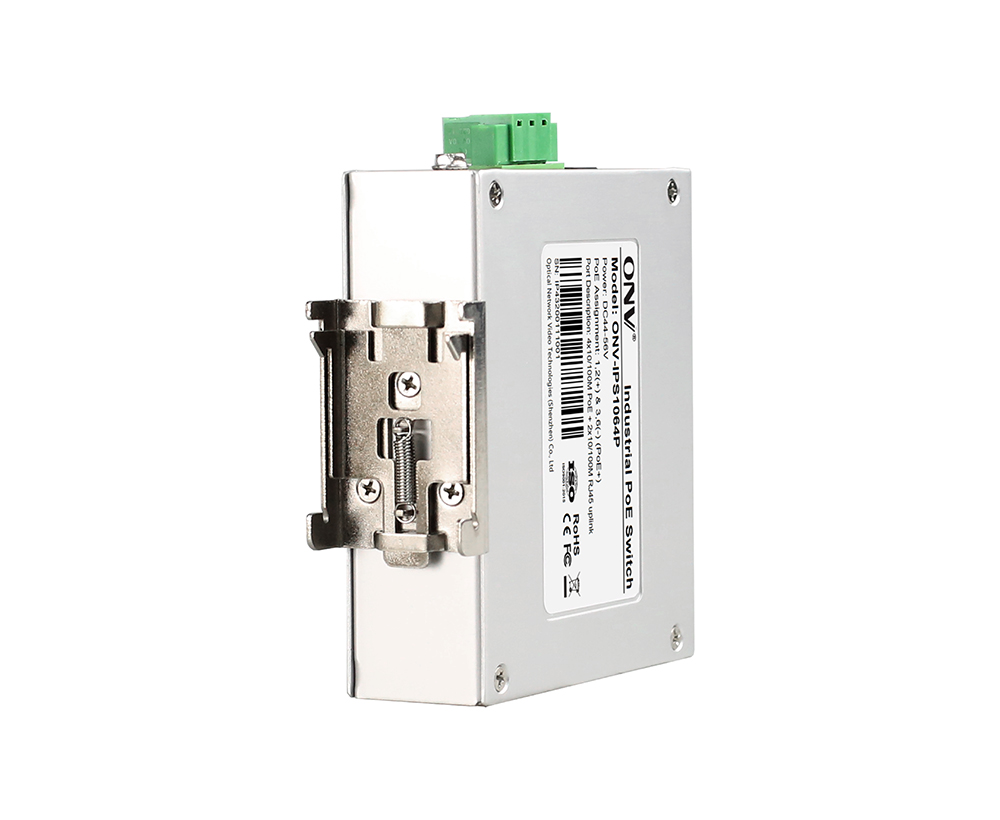

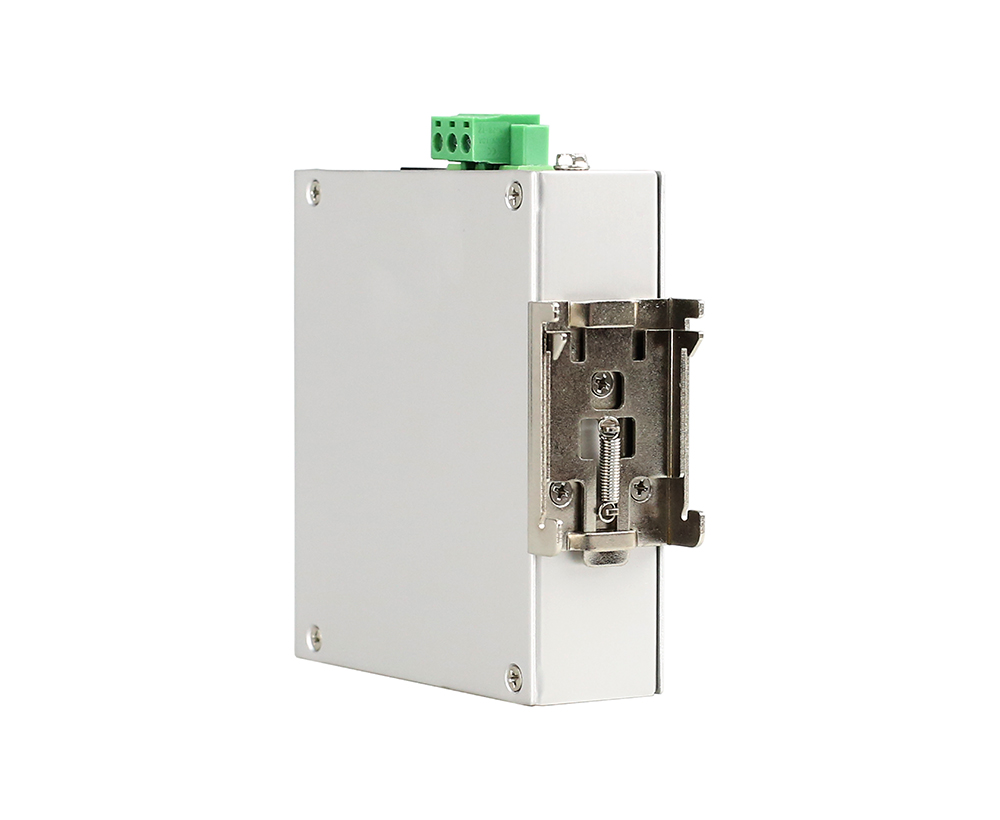

Installation	Bureau, 35mm DINRAIL
Certification et garantie
Protection contre la foudre	Niveau de protection: IP30 Protection contre la foudre: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC partie 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m, 1MHz IEC61000-4-12/18 (onde de choc): CM 2.5kV, DM 1kV IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s IEC61000-4-2 (ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance):100A/m, 1000A/m, 1s-3s IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV
Propriétés mécaniques	IEC60068-2-6 (Anti Vibration), IEC60068-2-32 (Chute Libre), IEC60068-2-27 (Anti Choc)
Certification	Ccc, marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe A, RoHS de la pièce 15 de FCC
Garantie	5 ans, entretien perpétuel.
