Commutateur industriel de PoE de port du gigabit 3

Modèle： ONV-IPS3032PF

Commutateur industriel Unmanaged de PoE avec les ports RJ45 de 2*10/100/1000M et le port de fibre de Sc de liaison montante de 1*1000M (double module optique unimodal de fibre de 1310nm/20km). Le port 1-2 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation CC et le montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique

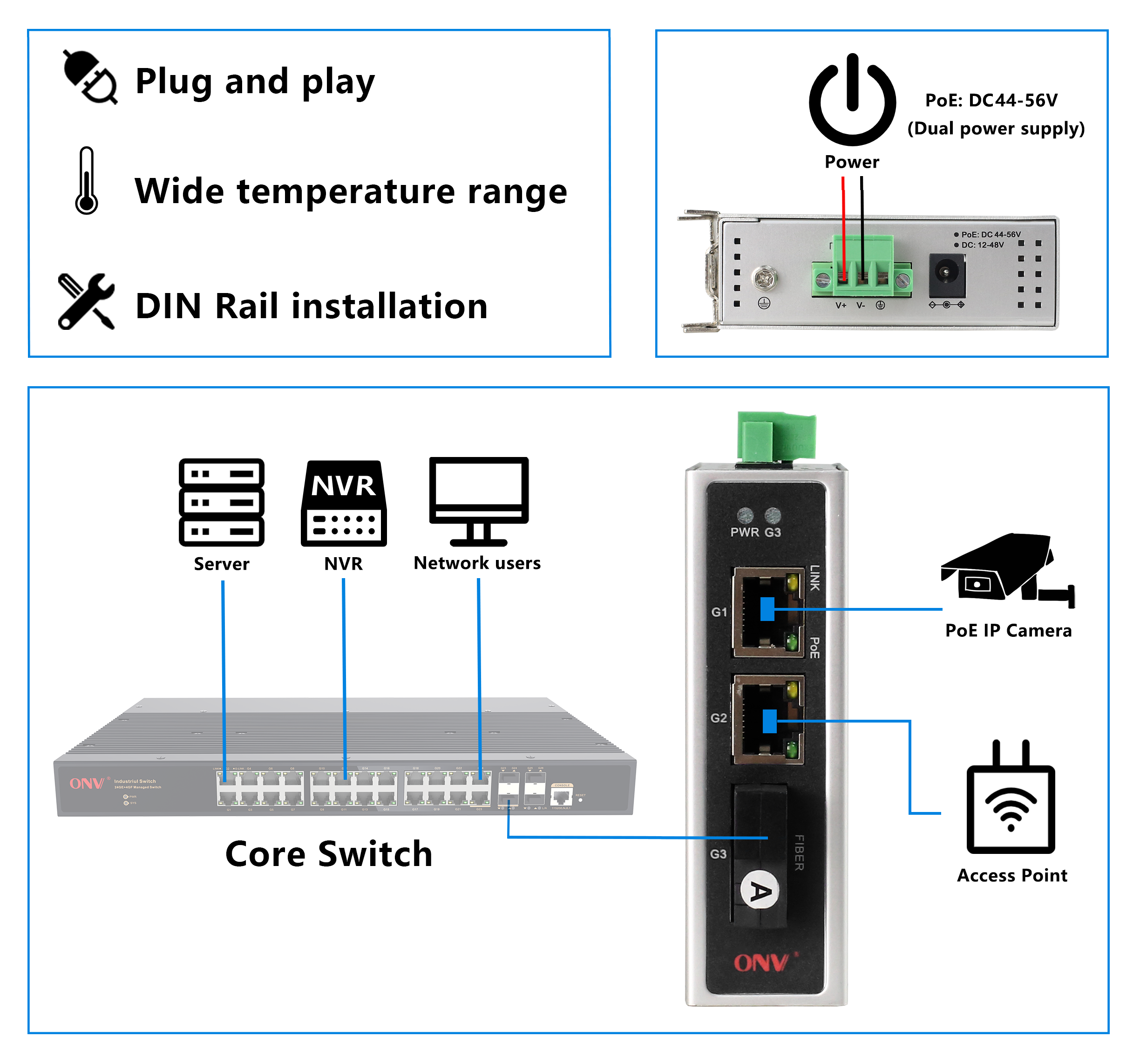

Application
Documents
Produits connexes

APERÇU

LeONV-IPS3032PFEst unGCommutateur industriel de fibre de PoE d'igabitDéveloppé indépendamment par ONV. Il a 2*10/100/1000Base-T adaptatifPorts RJ45 et 1 * 1000Base-XLiaison montanteSCPort de fibre. Port 1-2Peut soutenir IEEE802.3Af/à la norme PoEEt sPuissance de PoE d'ingle-port jusqu'à 30W. En tant que dispositif d'alimentation PoE, il peut détecter et reconnaître automatiquement l'équipement de réception de puissance qui répond à la norme et fournir de l'énergie via le câble réseau. Il peut alimenter des terminaux PoE tels que des AP sans fil, des caméras IP et des capteurs industriels via le câble réseau. Il répond également à l'environnement réseau qui nécessite une alimentation PoE haute densité. Il convient au transport intelligent, au transit ferroviaire, à l'industrie énergétique, aux mines, au pétrole et au transport maritime. Les scènes industrielles telles que la métallurgie et l'énergie verte, la construction forment un réseau de communication rentable, stable et fiable. Mode non géré, plug and play, pas de configuration, facile à utiliser.

CARACTÉRISTIQUE

GigabitACcess,UPlinkPort de fibre de Sc

◇Soutenez l'expédition non bloquante de fil-vitesse.

◇Appui duplex basé sur IEEE802.3x et semi-duplex basé surBAckpressure.

◇SUpportGigabitRJ45PortEtSC fibre pORTCombinaison, qui permet aux utilisateurs de construire avec souplesse la mise en réseau pour répondre aux besoins de divers scénarios.

IntelligentAlimentation PoE

◇Conformez-vous à IEEE 802.3 af/à la norme de PoE, identifiez automatiquement des dispositifs de PoE pour l'alimentation d'énergie, et n'endommagez pas des dispositifs non-PoE.

◇210/100/1000Les ports RJ45 Base-T peuvent prendre en charge l'alimentation PoE pour répondre aux besoins de l'alimentation PoE dans divers scénarios dans le domaine industriel.

Stable et fiable

◇CCC, CE, FCC, RoHS.

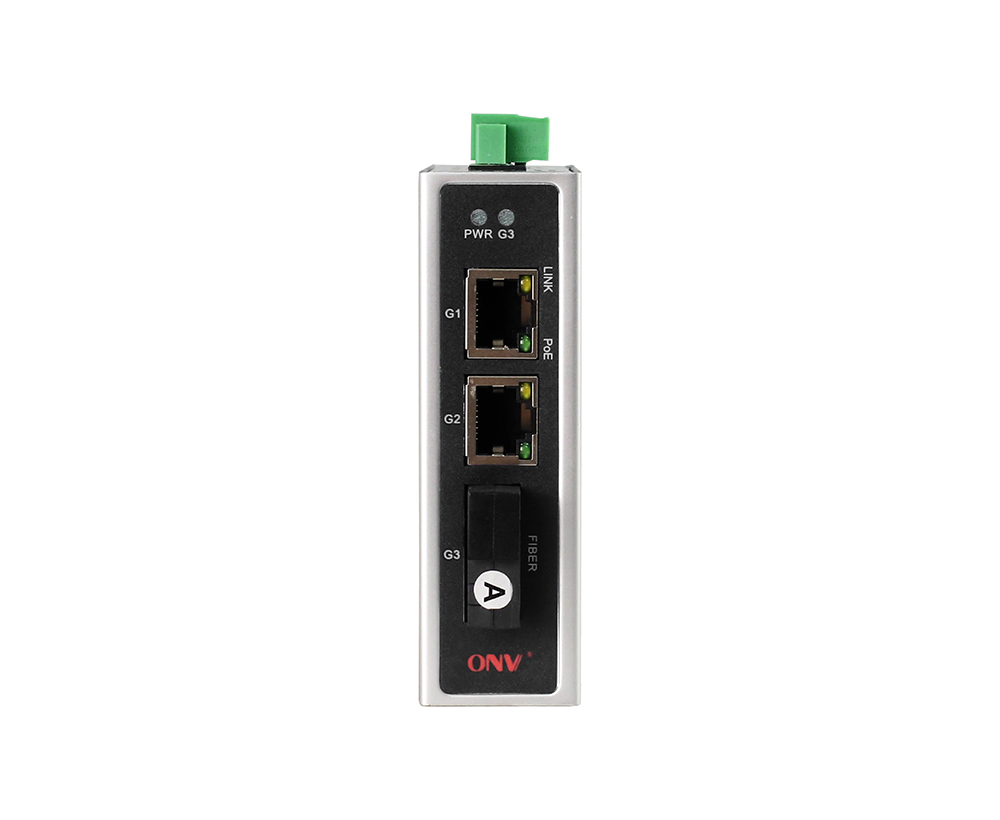

◇Le panneau convivial peut montrer le statut de dispositif par l'indicateur de LED de PWR, lien,EtPoE.

◇Consommation de puissance faible, logement d'alliage d'aluminium, et excellente dissipation thermique pour assurer l'opération stable du commutateur.

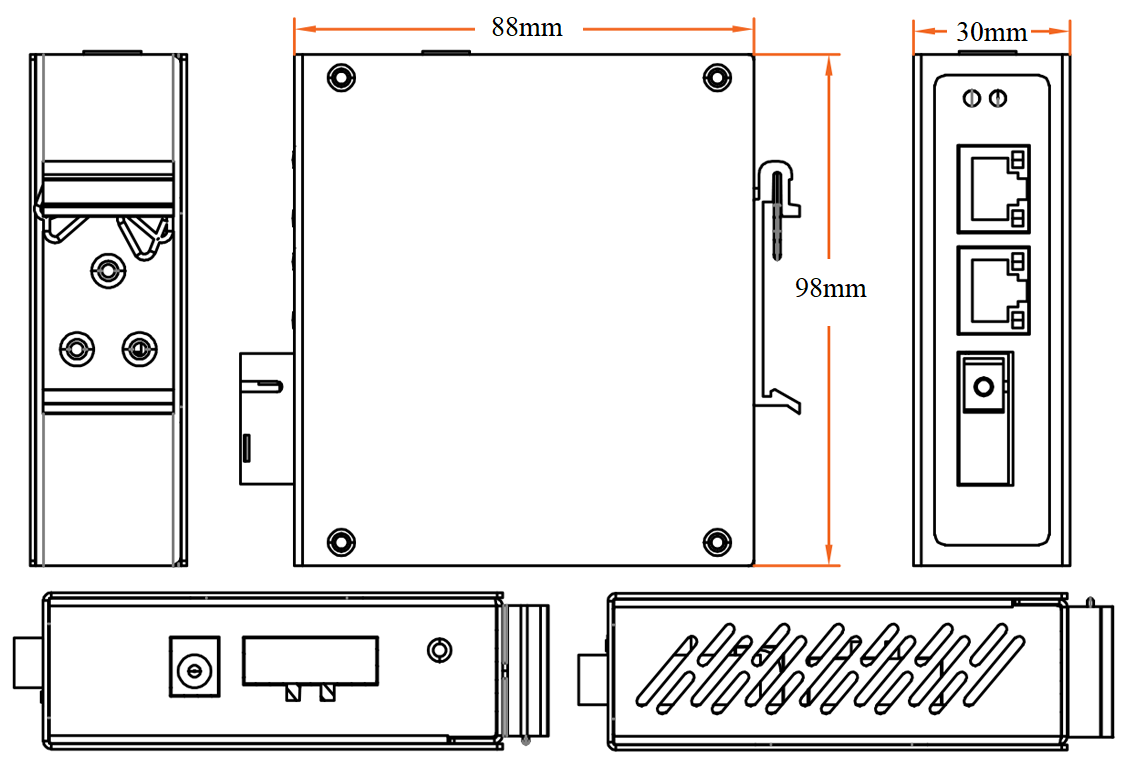

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation électrique recommandée
ONV-IPS3032PF	Commutateur industriel Unmanaged de PoE avec les ports RJ45 de 210/100/1000M et le port de fibre de Sc de liaison montante de 11000M (double module optique unimodal de fibre de 1310nm/20km). Le port 1-2 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation CC et le montage sur rail DIN.	36W/60W
ONV-IPS3032PF-A	Commutateur industriel Unmanaged de PoE avec les ports RJ45 de 210/100/1000M et le port de fibre de Sc de liaison montante de 11000M (module optique de fibre simple unimodal de 1310nm/20km). Le port 1-2 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation CC et le montage sur rail DIN.	36W/60W
ONV-IPS3032PF-B	PoE industriel non géréCommutez avec les ports RJ45 de 210/100/1000M et le port de fibre de Sc de liaison montante de 11000M (module optique monomode de fibre de 1550nm/20km). Le port 1-2 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation CC et le montage sur rail DIN.	36W/60W
Remarque:L'alimentation n'est pas incluse et doit être achetée.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	3-PortGCommutateur industriel de PoE d'igabit	1	SEt
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

ALIMENTATION ÉLECTRIQUE

Produit	Modèle	Description	Unité
Adaptateur d'alimentation de bureau 36W	GWS-AP36-52	Le bureau 36W choisissent l'ensemble d'adaptateur de puissance de sortie Tension d'entrée: AC100V ~ 240V 50-60Hz, 0.56A Tension de sortie: DC52V, 0.7A La température d'opération: -20 ℃ à 65 ℃	PC
Adaptateur d'alimentation de bureau 65W	GWS-AP65-52	Le bureau 65W choisissent l'ensemble d'adaptateur de puissance de sortie Tension d'entrée: AC100V ~ 240V 50-60Hz, 1.1A Tension de sortie: DC52V, 1.25A La température d'opération: -20 ℃ à 65 ℃	PC
Alimentation d'énergie industrielle de rail de 36W DIN	GWS-DP36-48	Rail DIN 36W ensemble unique d'alimentation de sortie Tension d'entrée: AC100V ~ 240V 50-60Hz, 0.56A Tension de sortie: DC48V 0.75A La température d'opération: -40 ℃ à 70 ℃	PC
Alimentation d'énergie industrielle de rail de 60W DIN	GWS-DP60-48	Le rail 60W DIN choisissent l'ensemble d'alimentation de puissance de sortie Tension d'entrée: AC100V ~ 240V 50-60Hz, 1.0A Tension de sortie: DC48V, 1.25A La température d'opération: -40 ℃ à 70 ℃	PC

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS3032PF
Caractéristiques de l'interface
Port fixe	1 * 1000Base-XLiaison montantePort de fibre de Sc (Données) 2*10/100/1000Base-T PoE ports (données/ Puissance)
Port Ethernet	Port 1-2PeutAppui 10/100/1000Base-T(X) auto-détection, plein/ Semi-duplex MDI/ MDI-X auto-adaptation
Transmission paire torsadée	10BASE-T: Cat3,4,5 UTP (≤ 100 mètreS) 100BASE-TX: Cat5 ou plus tard UTP (En) ≤ 100 mètreS) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètreS)
Port de fibre optique	Le module optique est double fibre unimodale 20km, port de Sc
Câble optique/Distance	Multi-Mode: 850nm/0-550M, 1310nm/0-2km, SIngle-Mode: 1310nm/0-40Km, 1550nm/0-120Km.
Paramètre de puce
Protocole réseau	IEEE 802, 3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX,IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Mode de transmission	Store et Forward (Vitesse du fil complet)
Capacité de commutation	12Gbps (non)N-Blocage)
Expédition Taux @ 64 octet	4.46Mpps
MAC	2K
Mémoire de tampon	2M
Cadre Jumbo	9216BYtes
Indicateur de LED	Puissance: PWR (Vert), Réseau: Lien1-2(Jaune), PoE:PoE G1-G2(Vert),Port de fibre: G3 (Vert)
PoE et alimentation
Port PoE	Port 1-2
Pin d'alimentation d'énergie	1/2 ( ) 3/6 (-)
Puissance maximum par port	30W, IEEE 802.3 Af/à
Consommation de puissance	Veille <3W, pleine charge af<30, à <60W
Tension d'entrée/interface	DC44 à 56V, 3P terminal industriel etDC Jack de puissance,Protection d'anti-inverse de soutien
Alimentation électrique	Non, en option 48V/36W ou 48V/60W alimentation industrielle
Paramètre physique
Opération TEp/Humidité	-40 ~ + 75 °C, 5% ~ 90% RH sans condensation
Stockage TEp/Humidité	-40 ~ + 85 °C, 5% ~ 95% RH non condensant
Dimension (L * W * H)	988830mm
Poids net/brut	0.25Kg/0,35Kg
Installation	Bureau, 35mm DINRAIL
Certification et garantie
Protection contre la foudre	Niveau de protection: IP30
