Commutateur industriel de PoE de port du gigabit 3-Commutateur PoE industriel

Commutateur industriel de PoE de port du gigabit 3

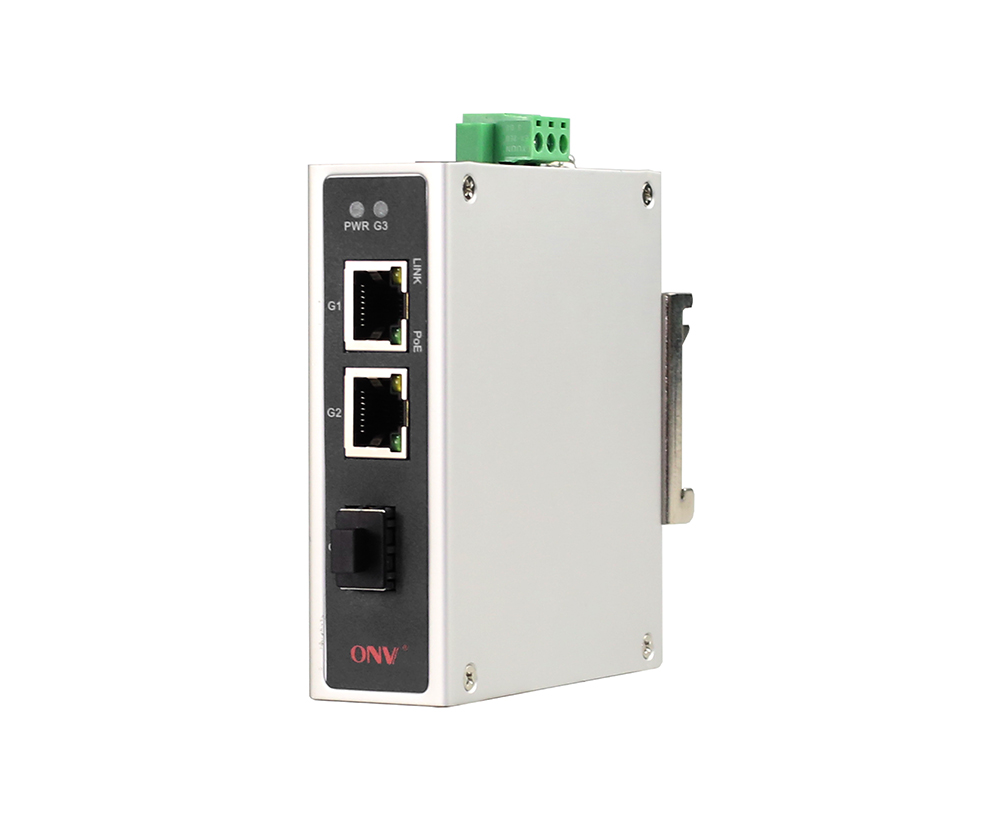

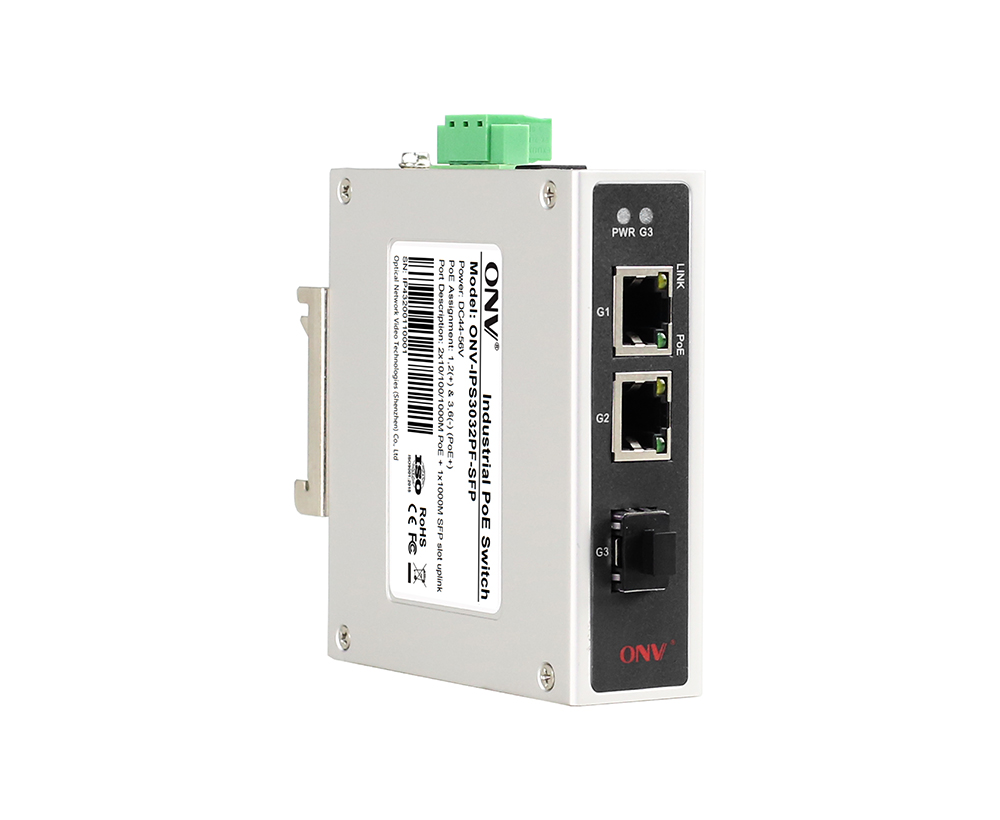

Modèle： ONV-IPS3032PF-SFP

Commutateur industriel Unmanaged de fibre de PoE avec les ports RJ45 de 2*10/100/1000M et le port de fibre de la liaison montante SFP de 1*1000M. Le port 1-2 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique
Application
Documents
Produits connexes

APERÇU

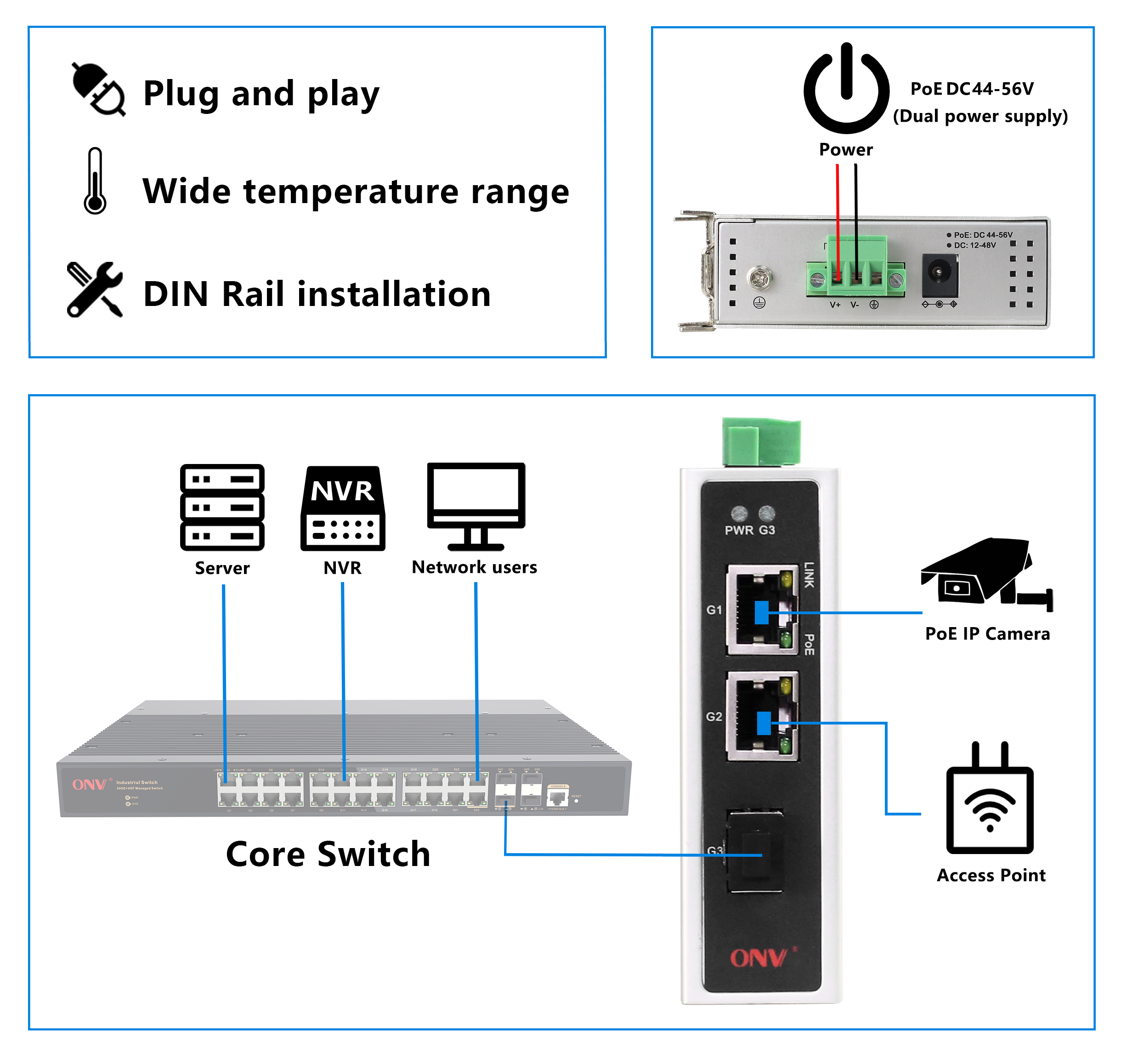

Le ONV-IPS3032PF-SFP est un commutateur industriel de fibre de PoE de gigabit indépendamment développé par ONV. Il a les ports RJ45 adaptatifs de 2*10/100/1000Base-T et le port de fibre de SFP de la liaison montante 1 * 1000Base-X. Le port 1-2 peut soutenir la norme d'IEEE 802.3 af/at PoE et la puissance de PoE de simple-port jusqu'à 30W. En tant que dispositif d'alimentation PoE, il peut détecter et reconnaître automatiquement l'équipement de réception de puissance qui répond à la norme et fournir de l'énergie via le câble réseau. Il peut alimenter des terminaux PoE tels que des AP sans fil, des caméras IP et des capteurs industriels via le câble réseau. Il répond également à l'environnement réseau qui nécessite une alimentation PoE haute densité. Il convient au transport intelligent, au transit ferroviaire, à l'industrie énergétique, aux mines, au pétrole et au transport maritime. Les scènes industrielles telles que la métallurgie et l'énergie verte, la construction forment un réseau de communication rentable, stable et fiable. Mode non géré, plug and play, pas de configuration, facile à utiliser.

CARACTÉRISTIQUE

Accès de gigabit, port de fibre de la liaison montante SFP

◇Soutenez l'expédition non bloquante de fil-vitesse.

◇Appui duplex basé sur IEEE802.3x et semi-duplex basé surBAckpressure.

◇SUpportGigabitRJ45PortEtFibre p de SFPORTCombinaison, qui permet aux utilisateurs de construire avec souplesse la mise en réseau pour répondre aux besoins de divers scénarios.

IntelligentAlimentation PoE

◇Conformez-vous à IEEE 802.3 af/à la norme de PoE, identifiez automatiquement des dispositifs de PoE pour l'alimentation d'énergie, et n'endommagez pas des dispositifs non-PoE.

◇210/100/1000Les ports RJ45 Base-T peuvent prendre en charge l'alimentation PoE pour répondre aux besoins de l'alimentation PoE dans divers scénarios dans le domaine industriel.

STableauANdREliable

◇CCC, CE, FCC, RoHS.

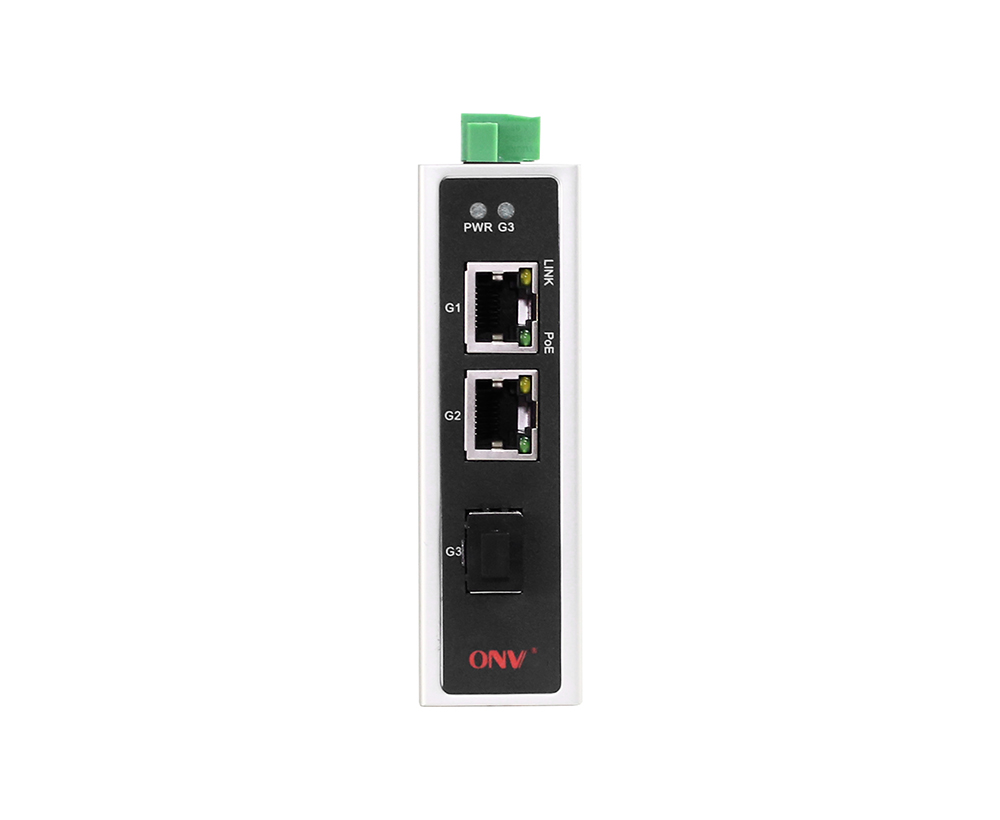

◇Le panneau convivial peut montrer le statut de dispositif par l'indicateur de LED de PWR, lien,EtPoE.

◇Faible consommation d'énergie,ALogement d'alliage de luminum, et excellente dissipation thermique pour assurer l'opération stable du commutateur.

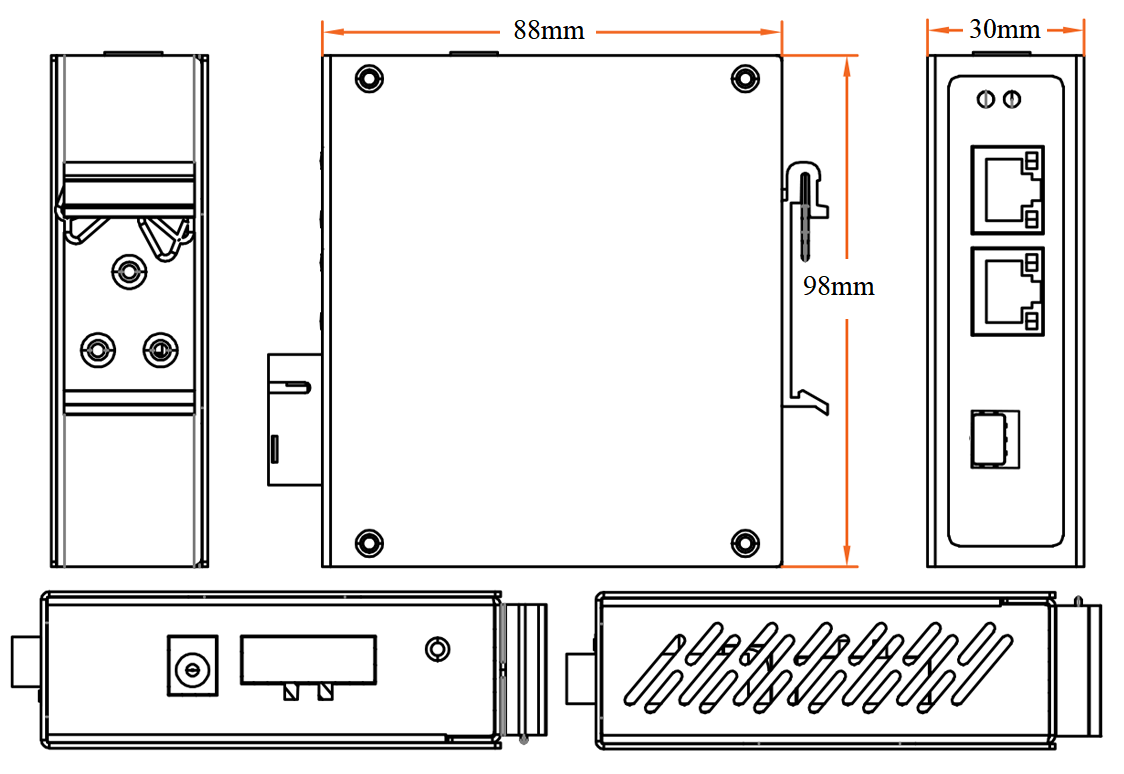

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation électrique recommandée
ONV-IPS3032PF-SFP	PoE industriel non géréFibreCommutateur avec2* Ports de 10/100/1000M RJ45 et liaison montante SFP de 1*1000MFibrePort. Port1-2Peut soutenir la norme d'IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.	36W/60W
Remarque:Le module optique et l'alimentation ne sont pas inclus et doivent être achetés.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	3-PortGCommutateur industriel de PoE d'igabit	1	SEt
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
1.25G Module optique	2630-G	Module optique industriel de SFP, 1.25G double fibre multimode 850nm, distance de transmission: 550m, interface de LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2632-G	Module optique industriel de SFP, 1.25G double fibre monomode 1310nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	Référence: 2612-T-G	Module optique industriel de SFP, fibre 1,25G simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	Numéro de modèle: 2613-R-G	Module optique industriel de SFP, fibre 1,25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	Référence: 2612-T-SC-G	Module optique industriel de SFP, 1.25G fibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de Sc. Prend en charge la fonction DDM et le branchement à chaud.	PC
	Référence: 2613-R-SC-G	Module optique industriel de SFP, fibre 1.25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de Sc. Prend en charge la fonction DDM et le branchement à chaud.	PC
Module de puissance	2633	Le module optique de 1.25G SFP transfère au port RJ45 de 10/100/1000M.	PC

POWER FOURNITURE

Produit	Modèle	Description	Unité
Adaptateur d'alimentation de bureau 36W	GWS-AP36-52	Le bureau 36W choisissent l'ensemble d'adaptateur de puissance de sortie Tension d'entrée:AC100V ~ 240V 50-60Hz, 0.56A Tension de sortie:DC52V,0.7A La température d'opération:-20 ℃À65 ℃	PC
Adaptateur d'alimentation de bureau 65W	GWS-AP65-52	Le bureau 65W choisissent l'ensemble d'adaptateur de puissance de sortie Tension d'entrée:AC100V ~ 240V 50-60Hz,1.1A Tension de sortie:DC52V,1.25A La température d'opération:-20 ℃À65 ℃	PC
Alimentation d'énergie industrielle de rail de 36W DIN	GWS-DP36-48	DDANSRail 36W unique ensemble d'alimentation de sortie Tension d'entrée:AC100V ~ 240V 50-60Hz,0.56A Tension de sortie:DC48V,0.75A La température d'opération:-40 ℃À70 ℃	PC
Alimentation d'énergie industrielle de rail de 60W DIN	GWS-DP60-48	DDANSRail 60W unique ensemble d'alimentation de sortie Tension d'entrée:AC100V ~ 240V 50-60Hz,1. 0A Tension de sortie:DC48V,1.25A La température d'opération:-40 ℃À70 ℃	PC

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS3032PF-SFP
Caractéristiques de l'interface
Port fixe	1 * 1000Base-X port de fibre de SFP de liaison montante (Données) 2*10/100/1000Base-T PoE ports (données/ Puissance)
Port Ethernet	Port 1-2Peut soutenir 10/100/1000Base-T auto-détection, plein/auto-adaptation semi-duplex de MDI/ MDI-X
Transmission paire torsadée	10BASE-T: Cat3,4,5 UTP (≤ 100 mètreS) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètreS) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètreS)
Port de fibre optique	Port de fibre optique Gigabit, par défaut ne pas inclure le module optique (en option monomode/multi-mode, fibre unique/double fibre optique module. LC)
Câble optique/Distance	Multi-mode: 850nm/ 0-550m, monomode: 1310nm/ 0-40km, 1550nm/ 0-120km.
Paramètre de puce
Protocole réseau	IEEE 802, 3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX,IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Mode de transmission	Store et Forward (Vitesse du fil complet)
Capacité de commutation	12Gbps (non)N-Blocage)
Expédition Taux @ 64 octet	4.46Mpps
MAC	2K
Mémoire de tampon	2M
Cadre Jumbo	9216 octets
Indicateur de LED	Puissance: PWR (Vert), Réseau: Lien (Jaune), Port de fibre: G3 (Vert),PoE: PoE (vert)
PoE et alimentation
Port PoE	Port 1-2
Pin d'alimentation d'énergie	1/2(+) 3/6(-)
Puissance maximum par port	30W, IEEE 802.3 Af/à
Consommation de puissance	Veille <3W, pleine charge af<30W, à <60W
Tension d'entrée/interface	DC44 à 56V, 3P terminal industriel etDC Jack de puissance,Protection d'anti-inverse de soutien
Alimentation électrique	Non, en option 48V/36W ou 48V/60W alimentation industrielle
Paramètre physique
Opération TEp/Humidité	-40 ~ + 75 °C, 5% ~ 90% RH sans condensation
Stockage TEp/Humidité	-40 ~ + 85 °C, 5% ~ 95% RH non condensant
Dimension (L * W * H)	988830mm
Poids net/brut	0.25Kg/0,35Kg

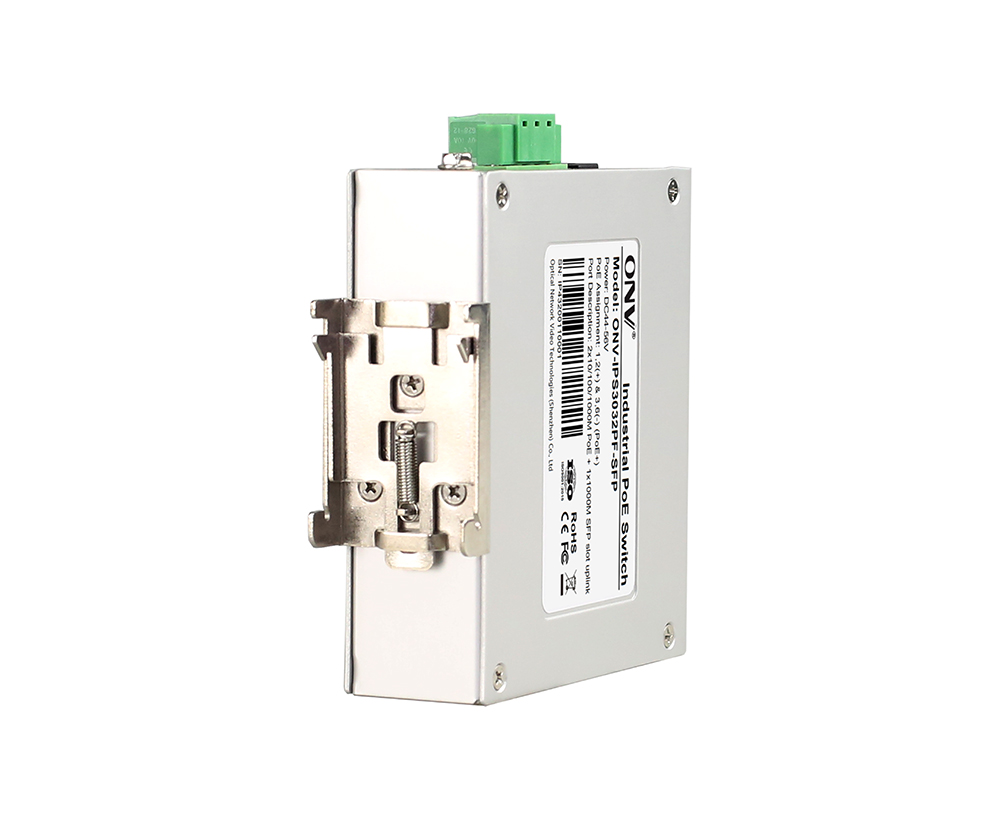

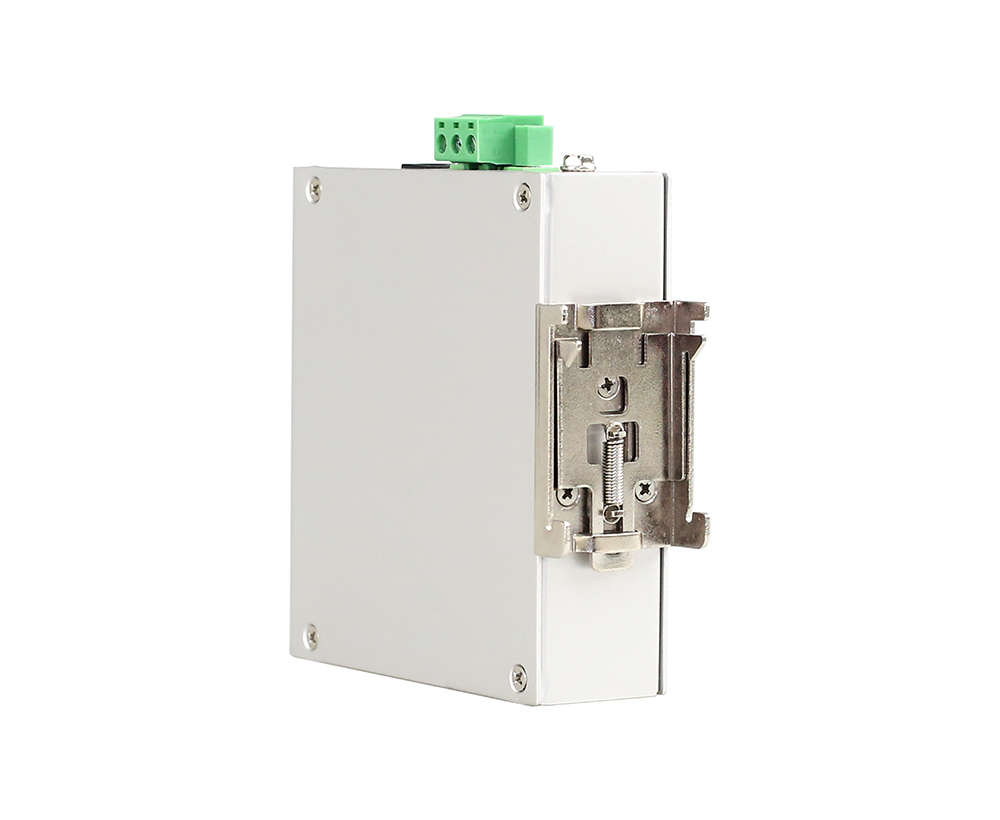

Installation	Bureau, DINRAIL
Certification et garantie
Protection contre la foudre	Niveau de protection: IP30 Protection contre la foudre: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC partie 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m 1MHz IEC61000-4-12/18 (onde de choc): CM2.5kV, DM1kV IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s IEC61000-4-2 (ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV
Propriétés mécaniques	IEC60068-2-6 (Anti Vibration), IEC60068-2-32 (Chute Libre), IEC60068-2-27 (Anti Choc)
Certification	Marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe A, RoHS de la partie 15 de FCC
Garantie	5 ans, entretien perpétuel.
