APERÇU

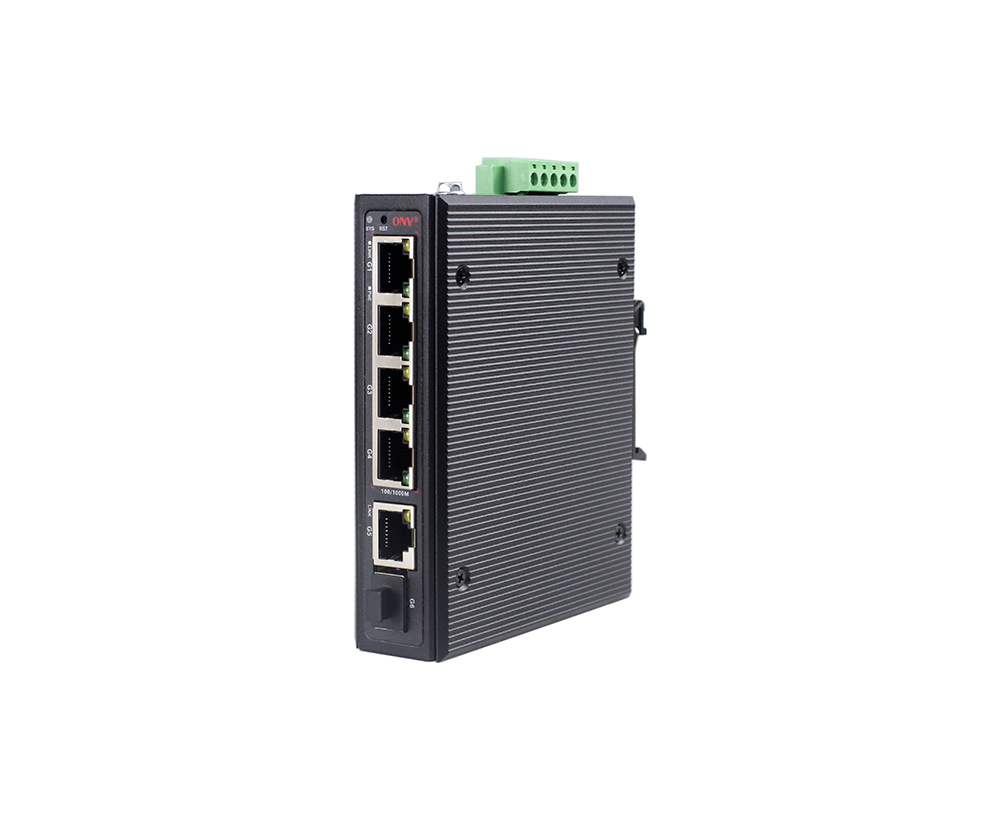

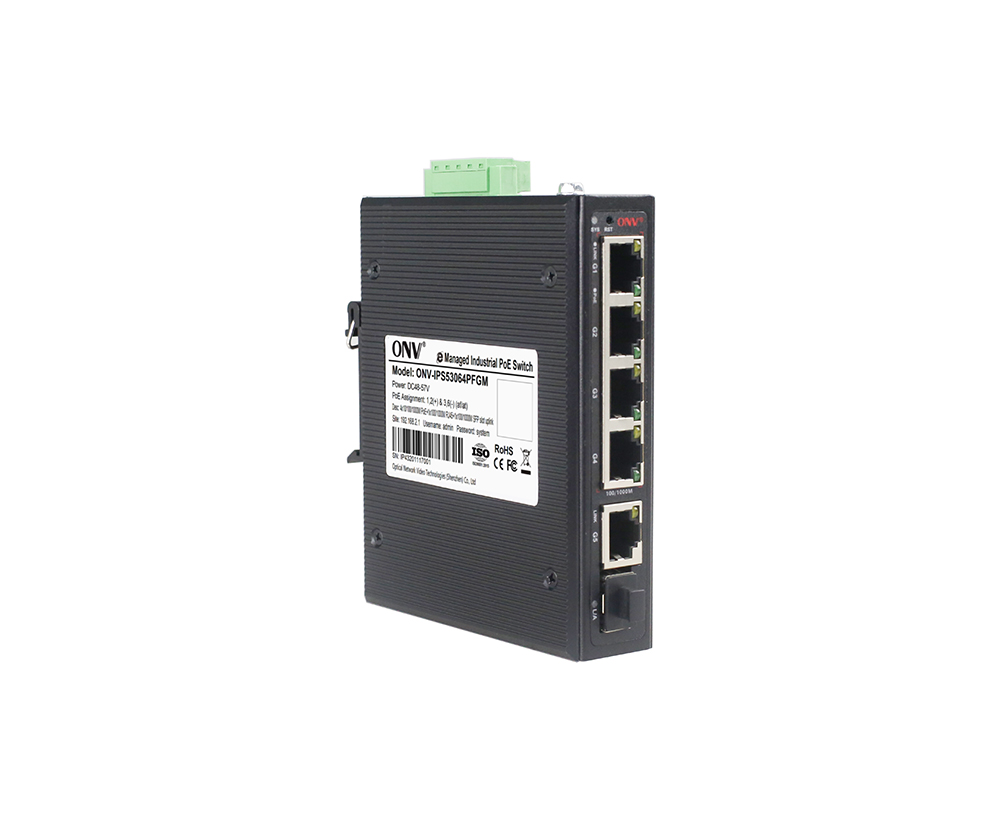

Le ONV-IPS53064PFGM est un commutateur industriel contrôlé facile de PoE de gigabit indépendamment développé par ONV. Il haSPort de fibre de SFP de liaison montante de 1*100/1000Base-XEt5*10/100/1000Base-T ports RJ45 adaptatifs. Le port 1-4 peut prendre en charge la norme IEEE 802.3 af/at PoE et l'alimentation PoE à port unique jusqu'à 30W. En tant que dispositif d'alimentation PoE, il peut détecter et reconnaître automatiquement l'équipement de réception de puissance qui répond à la norme et fournir de l'énergie via le câble réseau. Il peut alimenter des équipements terminaux PoE tels que AP sans fil, caméra IP, VoIP et capteurs industriels via le câble réseau. Il répond également à l'environnement réseau qui nécessite une alimentation PoE haute densité. Il convient au transport intelligent, au transit ferroviaire, à l'industrie énergétique, aux mines, au pétrole et aux scènes industrielles telles que l'expédition, la métallurgie et la construction d'énergie verte formant un réseau de communication rentable, stable et fiable.
Le ONV-IPS53064PFGM peut soutenir la plate-forme ONV-NMS de nuage pour réaliser la gestion de topologie de réseau, l'agrégation de lien, la gestion de port, la gestion de PoE, le fonctionnement à distance et l'entretien, etc. Il a la fiabilité élevée, l'installation et l'entretien faciles, une fonction de commutation rapide, et les ports d'accès multiples, appropriés à l'accès aux dispositifs de LAN de diverses tailles.
CARACTÉRISTIQUE
Accès de gigabit, port de fibre de la liaison montante SFP
◇Soutenez l'expédition non bloquante de fil-vitesse.
◇Appui duplex basé sur IEEE 802.3x et semi-duplex basé sur la contre-pression.
◇Le port RJ45 Gigabit de soutien et la combinaison de port de fibre de SFP, qui permet à des utilisateurs de construire avec souplesse la mise en réseau pour répondre aux besoins de divers scénarios.
Alimentation d'énergie intelligente de PoE
◇Conformez-vous à IEEE 802.3 af/à la norme de PoE, identifiez automatiquement des dispositifs de PoE pour l'alimentation d'énergie, et n'endommagez pas des dispositifs non-PoE.
◇Soutenez la fonction à distance de gestion de PoE, réalisez l'alimentation à distance "Marche/Arrêt" du port de PoE, état de puissance de port de contrôle, défaut de port de PoE de requête, etc.
◇4*10/100/1000Base-T Les ports RJ45 peuvent prendre en charge l'alimentation PoE pour répondre aux besoins de la surveillance de la sécurité, des systèmes de téléconférence, de la couverture sans fil et d'autres scénarios.
Optimisation extrême, application minimaliste
◇Alarme de défaut en temps réel et emplacement de défaut.
◇Mise à niveau à distance, redémarrage à distance et réinitialisation d'usine.
◇Plateforme cloud et gestion de l'exploitation et de la maintenance de l'application mobile.
◇Contrôle d'alimentation PoE visualisé, gestion de la topologie du réseau, division VLAN, QoS, agrégation de liens, protection de boucle, mise en miroir des ports, contrôle des ports et gestion de la bande passante.
◇Les fonctions pratiques de gestion du réseau sont conservées en fonction des exigences des applications de l'industrie, et le déploiement du réseau et l'exploitation et la maintenance centralisées peuvent être rapidement réalisés via la plate-forme d'exploitation et de maintenance.
Stable et fiable
◇CCC, CE, FCC, RoHS.

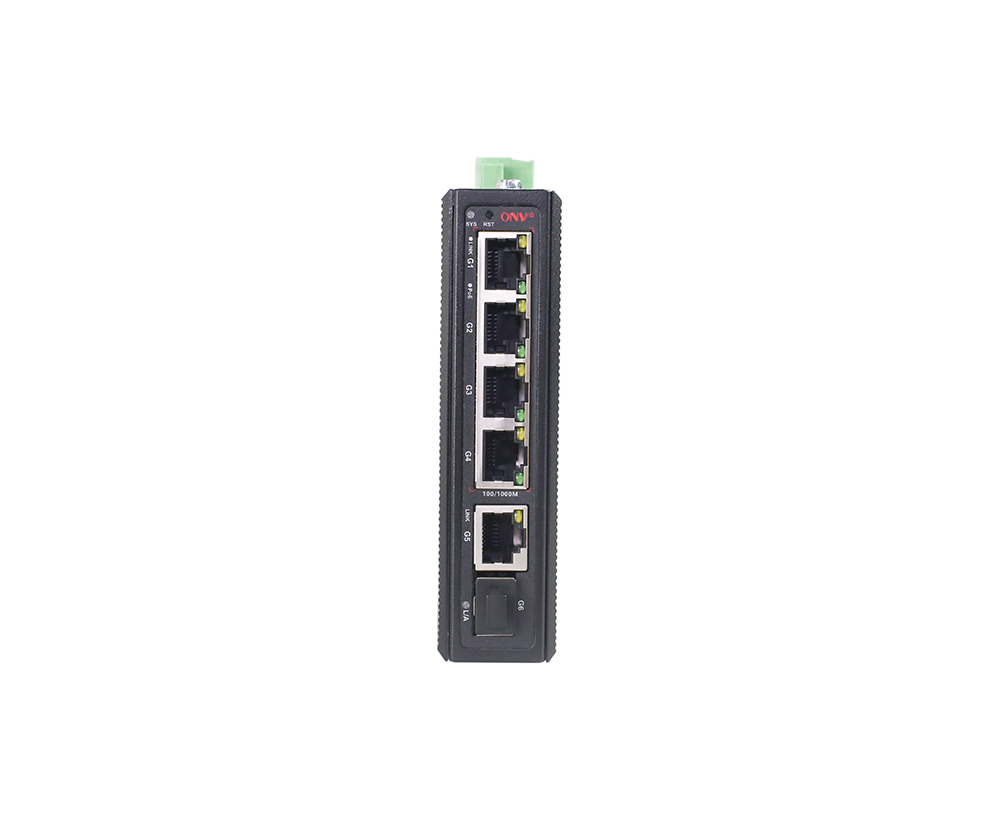

◇Le panneau convivial peut montrer l'état de dispositif par l'indicateur de LED de PWR, de SYS, de lien, et de L/A.
◇Consommation de puissance faible, logement d'alliage d'aluminium, et excellente dissipation thermique pour assurer l'opération stable du commutateur.

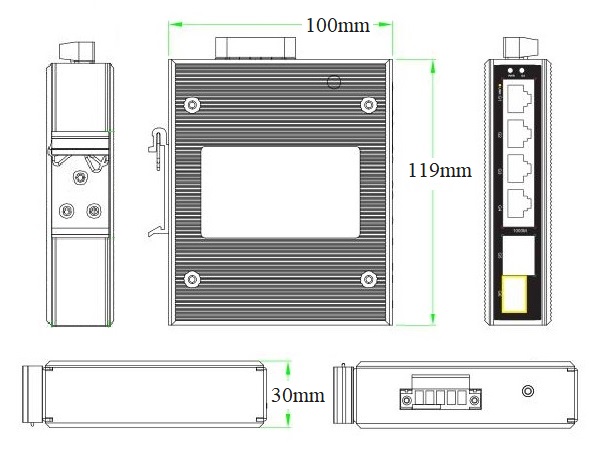

DIMENSION
INFORMATIONS SUR LA COMMANDE
|
Modèle |
Description |
Alimentation électrique recommandée |
|
ONV-IPS53064PFGM |
Commutateur industriel contrôlé facile de PoE avec le port de fibre de SFP de liaison montante de 1*100/1000MEtPorts RJ45 de 5*10/100/1000M. Le port 1-4 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante DC (connexion Phoenix terminal ou jack d'alimentation CC) et montage sur rail DIN. |
60W/120W |
|
Remarque:Le module optique et l'alimentation ne sont pas inclus et doivent être achetés. |
||
LISTE D'EMBALLAGE
|
Liste d'emballage |
Contenu |
Qté |
Unité |
|
Commutateur PoE industriel géré facile Gigabit 6 ports |
1 |
Set |
|
|
Guide de l'utilisateur |
1 |
PC |
|
|
Carte de garantie et certificat de conformité |
1 |
PC |
MODULE OPTIQUE
|
Produit |
Modèle |
Description |
Unité |
|
Module 1.25G optique |
2630-G |
IndustrielModule optique de SFP, 1.25G multi-Mode double fibre 850nm, distance de transmission: 550m, interface LC, prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
2632-G |
IndustrielModule optique de SFP, 1.25G simple-Mode double fibre 1310nm, distance de transmission: 20km, interface LC, prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
|
2612-T-G |
IndustrielModule optique de SFP, fibre 1.25G simple monomode TX1310nm/RX1550nm, distance de transmission: 20km, interface LC, prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
|
Référence: 2613-R-G |
IndustrielModule optique de SFP, 1.25G fibre simple monomode TX1550nm/RX1310nm, distance de transmission: 20km, interface de LC, soutient la fonction de DDM et le branchement chaud. |
PC |
|
|
2612-T-SC-G |
IndustrielModule optique de SFP, fibre 1.25G simple monomode TX1310nm/RX1550nm, distance de transmission: 20km,SC interface, prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
|
Référence: 2613-R-SC-G |
IndustrielModule optique de SFP, 1.25G fibre simple monomode TX1550nm/RX1310nm, distance de transmission: 20km,SC interface, prend en charge la fonction DDM et le branchement à chaud. |
PC |
POWER FOURNITURE
|
Produit |
Modèle |
Description |
Unité |
|
Alimentation d'énergie industrielle de rail de 60W DIN |
GWS-DP60-48 |
Le rail 60W DIN choisissent l'ensemble d'alimentation de puissance de sortie Tension d'entrée: AC100V ~ 240V 50-60Hz, 1.0A Tension de sortie: DC48V, 1.25A La température d'opération: -40 ℃ à 70 ℃ |
PC |
|
Alimentation d'énergie industrielle de rail de 120W DIN |
GWS-DP120-48 |
Rail DIN 120W seul ensemble d'alimentation de sortie Tension d'entrée: AC100V ~ 240V 50-60Hz, 2.3A Tension de sortie: DC48V, 2.5A La température d'opération: -40 ℃ à 70 ℃ |
PC |
PRODUIT CONNEXE
|
Modèle |
Description |
|
ONV-IPS53064PFM |
Commutateur industriel contrôlé facile de PoE avec les ports de fibre de SFP de liaison montante de 2*100/1000M et les ports RJ45 de 4*10/100/1000M. Le port 1-4 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante DC (connexion Phoenix terminal ou jack d'alimentation CC) et montage sur rail DIN. |
|
ONV-IPS53108PFM |
Commutateur industriel contrôlé facile de PoE avec les ports de fibre de SFP de liaison montante de 2*100/1000M et les ports RJ45 de 8*10/100/1000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante DC (connexion Phoenix terminal ou jack d'alimentation CC) et montage sur rail DIN. |
SPÉCIFICATION TECHNIQUE
|
Modèle |
ONV-IPS53064PFGM |
|
Caractéristiques de l'interface |
|
|
Port fixe |
1 * DC5521 puissance jack Port de la liaison montante RJ45 de 1*10/100/1000Base-T (données) 1*100/1000Base-X port de fibre de la liaison montante SFP (données) Ports de 4*10/100/1000Base-T PoE (données/puissance) 2 V réglé, port V-redondant d'alimentation CC (terminal de 5P Phoenix) |
|
Port Ethernet |
Le port 1-5 peut soutenir la auto-détection de 10/100/1000Base-T, plein/auto-adaptation semi-duplex de MDI/ MDI-X |
|
Transmission paire torsadée |
10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e/6 ou plus tard UTP (≤ 100 mètres) |
|
Port de fibre optique |
L'interface de fibre optique de gigabit, défaut aucun incluent le module optique (unimodal facultatif/à plusieurs modes de fonctionnement, fibre simple/double module optique de fibre. LC) |
|
Câble optique/Distance |
Multi-mode: 850nm/ 0-550m, monomode: 1310nm/ 0-40km, 1550nm/ 0-120km. |
|
Paramètre de puce |
|
|
Type de gestion de réseau |
Gestion web, gestion de plateforme |
|
Protocole réseau |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX,IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x |
|
Mode de transmission |
Magasin et en avant (plein fil-vitesse) |
|
Capacité de commutation |
12Gbps (non bloquant) |
|
Taux de transmission @ 64 octet |
8,93 Mpps |
|
MAC |
2K |
|
Mémoire de tampon |
2M |
|
Cadre Jumbo |
9.2K |
|
Indicateur de LED |
Alimentation/Système: SYS (vert), Réseau: Lien (jaune), PoE: PoE (vert), Port fibre: L/A (vert) |
|
Réinitialiser l'interrupteur |
Appuyez pendant 6 secondes, puis relâchez pour restaurer les réglages d'usine Appuyez brièvement deux fois (intervalle de 1 seconde) pour passer àONUGérerDÉtat |
|
PoE et alimentation |
|
|
Port PoE |
Port 1-4 |
|
Gestion PoE |
Port PoE sortie on/off, Port PoE vue de puissance en temps réel |
|
Pin d'alimentation d'énergie |
1/2 ( ) 3/6 (-) |
|
Puissance maximum par port |
30W, IEEE 802,3 af/at |
|
Consommation de puissance |
Veille <6W, pleine charge af<60W, à <120W |
|
Tension d'entrée/interface |
DC48-57V, terminal industriel de 5P Phoenix, et cric de la puissance DC5521. Protection inverse de connexion de soutien. |
|
Alimentation électrique |
Non, en option 48V/60W ou 48V/120W alimentation industrielle |
|
Paramètre physique |
|
|
Temp/humidité d'opération |
-40 °C ~ + 75 °C, 5% ~ 90% RH sans condensation |
|
Temp/humidité de stockage |
-40 °C ~ + 85 °C, 5% ~ 95% RH sans condensation |
|
Dimension (L * W * H) |
119*100*30mm |
|
Poids net/brut |
0,4 kg/0,5 kg |
|
Installation |

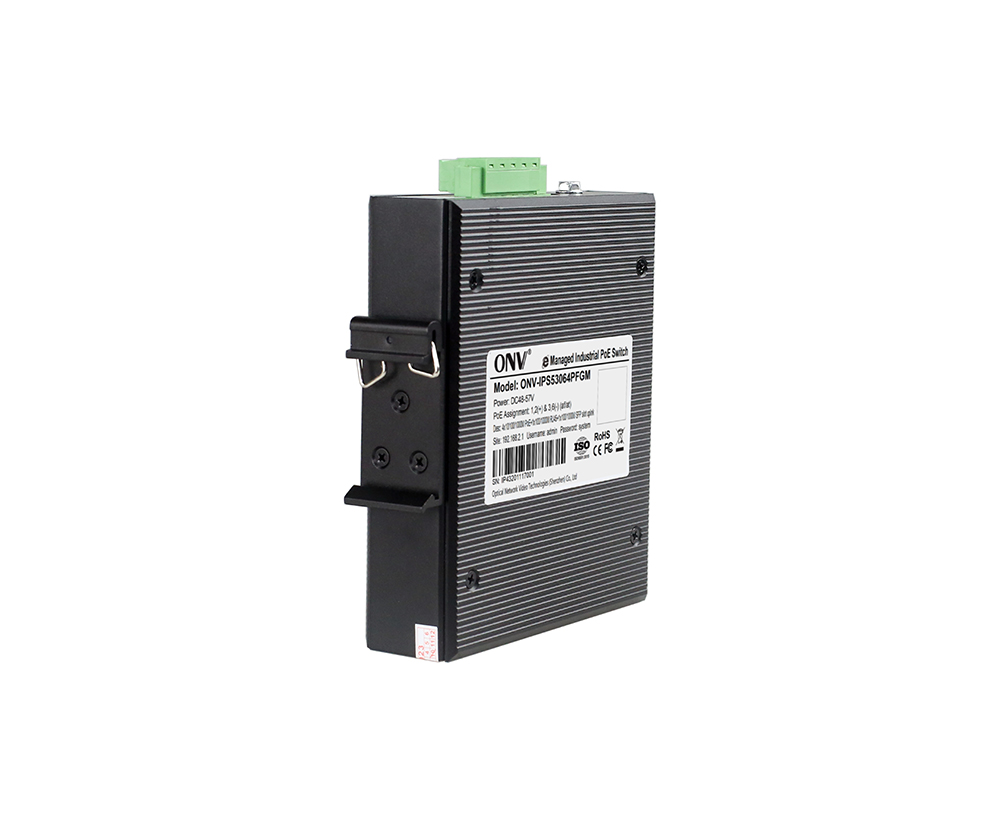

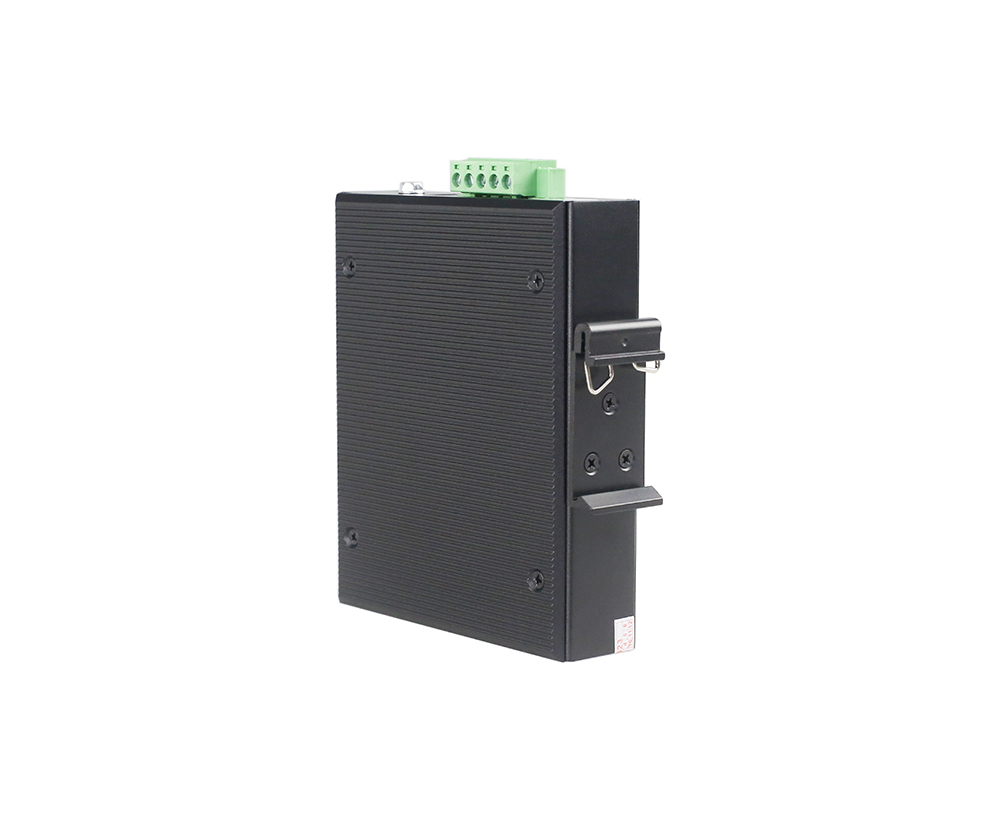

Bureau, rail DIN 35mm |
|
Certification et garantie |
|
|
Protection contre la foudre |
IEC61000-4-3 (RS):10 V/m (80-1000MHz) FCC partie 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m 1MHz IEC61000-4-12/18 (onde de choc): CM2.5kV, DM1kV Niveau de protection: IP40, protection contre la foudre: 6KV 8/20us IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s IEC61000-4-2 (ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV |
|
Propriétés mécaniques |
IEC60068-2-6 (Anti Vibration), IEC60068-2-32 (Chute Libre), IEC60068-2-27 (Anti Choc) |
|
Certification |
Marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe A, RoHS de la partie 15 de FCC |
|
Garantie |
5 ans, entretien perpétuel. |
|
Fonctionnalité de gestion de réseau |
|
|
Interface |
EEE Économie d'énergie et fonction Ethernet verte Statistiques de trafic de port, contrôle de flux IEEE 802.3x (Full-duplex) Affichage de statut de port, duplex de port/configuration taux de négociation |
|
VLAN |
Configuration basée sur port d'IEEE802.1Q VLAN (4K) |
|
Agrégation de port |
Agrégation statique |
|
Protection de boucle |
Fonction de protection de boucle |
|
Multidiffusion |
IGMP Snooping v1/v2, 256 groupes maximum de multidiffusion Produits connexes CONTACTEZ-NOUSMarché mondial |
