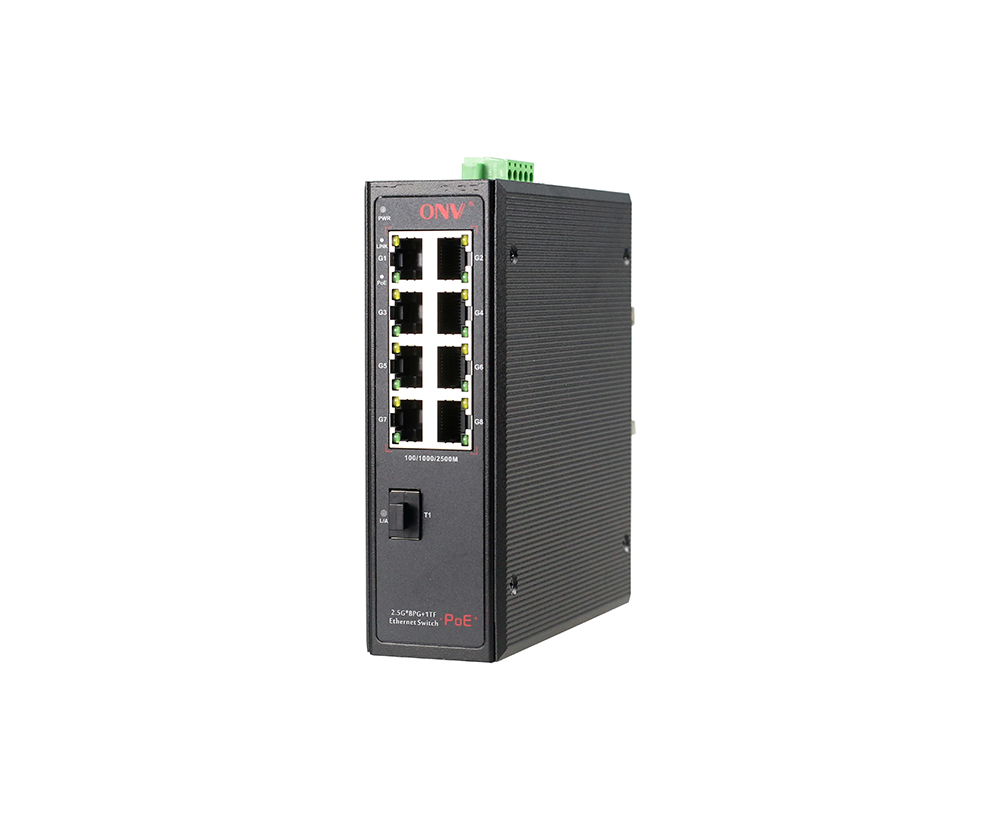

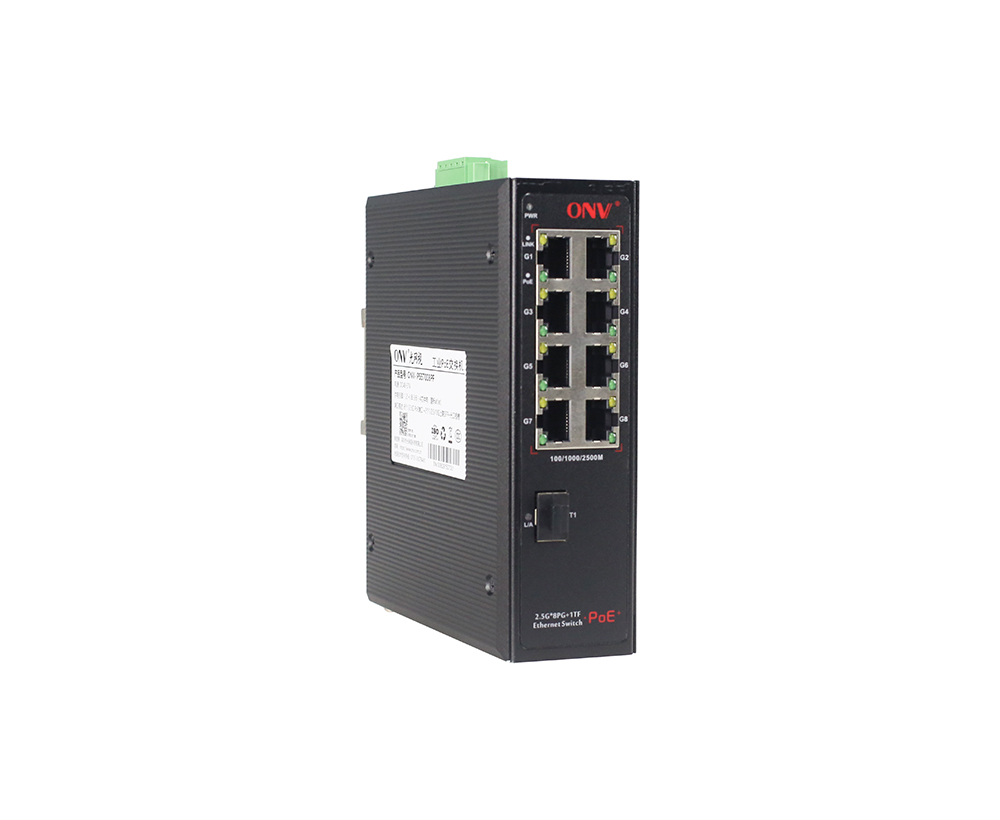

Commutateur PoE industriel 2.5G 9 ports

Modèle： ONV-IPS57008PF

Commutateur industriel Unmanaged de PoE avec les ports RJ45 de 8*10/100/1000/2500M et le port de fibre de la liaison montante SFP de 1*1/2.5/10G. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC (connexion du terminal Phoenix) et le montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique
Application
Documents
Produits connexes

APERÇU

Le ONV-IPS57008PF est un commutateur industriel de 2.5G PoE indépendamment développé par ONV. Il a 8*10/100/1000/2500Base-T ports RJ45 adaptatifs et 1*1/2.5/10G port de fibre de la liaison montante SFP +. Port 1-8 peut prendre en charge IEEE 802.3 af/à la norme PoE, et l'alimentation PoE à port unique jusqu'à 30W. En tant que dispositif d'alimentation PoE, il peut détecter et reconnaître automatiquement l'équipement de réception de puissance qui répond à la norme et fournir de l'énergie via le câble réseau. Il peut alimenter les équipements terminaux PoE tels que les AP sans fil, les caméras IP, les téléphones VoIP et les capteurs industriels via un câble réseau. Il répond également à l'environnement réseau qui nécessite une alimentation PoE haute densité. Il convient au transport intelligent, au transit de rail, à l'énergie électrique, à l'exploitation, à la métallurgie, à l'énergie verte, et aux scènes industrielles telles que la construction, installant un réseau de communication rentable et stable. Mode non géré, plug and play, pas de configuration, facile à utiliser.

CARACTÉRISTIQUE

2.5G accès, port de fibre de la liaison montante 1/2.5/10G SFP +

◇Soutenez l'expédition non bloquante de fil-vitesse.

◇Appui duplex basé sur IEEE802.3x et semi-duplex basé surBAckpressure.

◇Prise en charge du port RJ45 2.5G et de la combinaison de port fibre SFP + 1/2.5/10G, ce qui permet aux utilisateurs de créer de manière flexible un réseau pour répondre aux besoins de divers scénarios.

Alimentation d'énergie intelligente de PoE

◇Conformez-vous à IEEE 802.3 af/à la norme de PoE, identifiez automatiquement des dispositifs de PoE pour l'alimentation d'énergie, et n'endommagez pas des dispositifs non-PoE.

◇Le port PoE prend en charge le mécanisme de priorité. Lorsque la puissance restante est insuffisante, la puissance du port de haute priorité est donnée en priorité pour éviter une surcharge du dispositif.

◇Les ports RJ45 8*10/100/1000/2500Base-T prennent en charge la puissance PoE, répondant aux exigences de puissance PoE de la surveillance de la sécurité, des systèmes d'automatisation industrielle, de la couverture sans fil et d'autres scénarios.

Stable et fiable

◇ Toutes les échellesCCC, CE, FCC, RoHS.

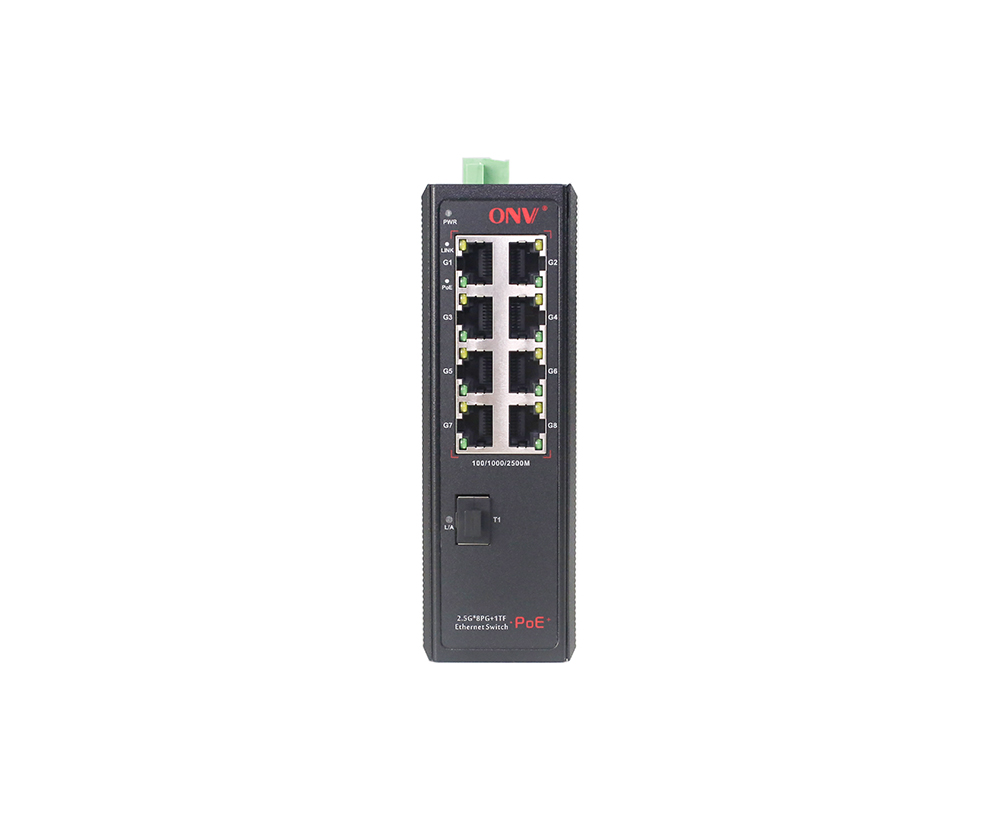

◇ Toutes les échellesLe panneau convivial peut montrer l'état de dispositif par l'indicateur de LED de PWR,Link, L/A et PoE.

◇ Toutes les échellesFaible consommation d'énergie, l'aluminium permet le logement, et dépasse la dissipation de chaleur à un fonctionnement stable de l'interrupteur.

INFORMATION

_ Modèle:	Description:	Alimentation d'énergie de Recommendd
ONV-IPS57008PF	Commutateur industriel Unmanaged de PoE avec les ports RJ45 de 810/100/1000/2500M et les ports de fibre de la liaison montante SFP + de 11/2.5/10G Oui. Le port 1-8 prend en charge IEEE 802.3 de la norme PoE. Cela peut prendre en charge deux entrées d'alimentation CC (connexion du terminal Phoenix) et montage sur rail DIN.	120W/240W
Remarque:Le module optique et l'alimentation ne sont pas inclus et doivent être achetés.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur industriel de 9-port 2.5G PoE	1	Set
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
Module 1.25G optique	2630-G	Module optique industriel de SFP, 1.25G double fibre multimode 850nm, distance de transmission: 550m,Interface LC, prend en charge la fonction DDM et branchement à chaud.	PC
	2632-G	Module optique industriel de SFP, 1.25G double fibre unimodale 1310nm, distance de transmission: 20km,Interface LC, prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2612-T-G	Module optique industriel de SFP, 1.25G fibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km,Interface LC, prend en charge la fonction DDM et branchement à chaud.	PC
	Numéro de modèle: 2613-R-G	Module optique industriel de SFP, 1.25G fibre simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km,Interface LC, prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2612-T-SC-G	Module optique industriel de SFP, fibre 1.25G simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, SC interface, prend en charge la fonction DDM et le branchement à chaud.	PC
	Référence: 2613-R-SC-G	Module optique industriel de SFP, fibre 1,25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, SC interface, prend en charge la fonction DDM et le branchement à chaud.	PC
10G Module optique	6630-G	Module optique industriel de SFP, 10G double fibre multimode 850nm, distance de transmission: 300m,Interface LC, prend en charge la fonction DDM et branchement à chaud.	PC
	7832-G	Module optique industriel SFP +, 10G double fibre monomode 1310nm, distance de transmission: 20km,Interface LC, prend en charge la fonction DDM et branchement à chaud.	PC
	7832-33-G	Module optique industriel de SFP +, 10G fibre simple monomode TX1330nm/ RX1270nm, distance de transmission: 20km,Interface LC, prend en charge la fonction DDM et branchement à chaud.	PC
	7832-27-G	Module optique industriel de SFP +, 10G fibre simple monomode TX1270nm/ RX1330nm, distance de transmission: 20km,Interface LC, prend en charge la fonction DDM et branchement à chaud.	PC

POWER FOURNITURE

SPÉCIFICATION TECHNIQUE

Produit

Modèle	ONV-IPS57008PF
Caractéristiques de l'interface
Port fixe	11/2.5/10G port de fibre de la liaison montante SFP (données) Ports de 810/100/1000/2500Base-T PoE (données/puissance) 2 V réglé, ports V-redondants d'alimentation CC (terminal industriel de 5P Phoenix)
Port Ethernet	Le port 1-8 peut soutenir la auto-détection de 10/100/1000/2500Base-T, plein/auto-adaptation semi-duplex de MDI/ MDI-X
Transmission paire torsadée	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres) 2500BASE-T: Cat6a ou plus tard UTP (≤ 100 mètres)
Port de fibre optique	Le port de fibre optique de 1/10G SFP, défaut aucun incluent le module optique (la fibre unimodale/à plusieurs modes de fonctionnement, simple facultatifs/double module optique de fibre. LC)
Câble optique/Distance	Multi-mode: 850nm/ 0-550m, 850nm/ 0-300m (10G), Monomode: 1310nm/ 0-40km, 1550nm/ 0-120km
Paramètre de puce
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3bz 2.5GBase-T,
Mode de transmission	Magasin et avant (pleine vitesse de fil)
Capacité de commutation	60Gbps (non-blocage)
Taux de transmission @ 64 octet	44,6 Mpps
MAC	4K
Mémoire de tampon	8.1M
Cadre Jumbo	12K
Indicateur de LED	Puissance: PWR (vert), Réseau: Lien (jaune), PoE: PoE (vert), Port de fibre: L/A (vert)
PoE et alimentation
Port PoE	Port 1-8
Pin d'alimentation d'énergie	1/2( )3/6 (-)
Puissance maximum par port	30W, IEEE 802,3 af/at
Consommation de puissance	Veille <13W, pleine charge af<120W, à <240W
Tension d'entrée/interface	DC48-57V, terminal industriel de 5P Phoenix, protection d'anti-inverse de soutien.
Alimentation électrique	Non, en option 48V/120W ou 48V/240W alimentation industrielle
Paramètre physique
Temp/humidité d'opération	-40 ~ + 75 °C, 5% ~ 90% RH sans condensation
Temp/humidité de stockage	-40 ~ + 85 °C, 5% ~ 95% RH sans condensation
Dimension (L * W * H)	145134.547mm
Poids net/brut	0.8kg/ 1.0kg

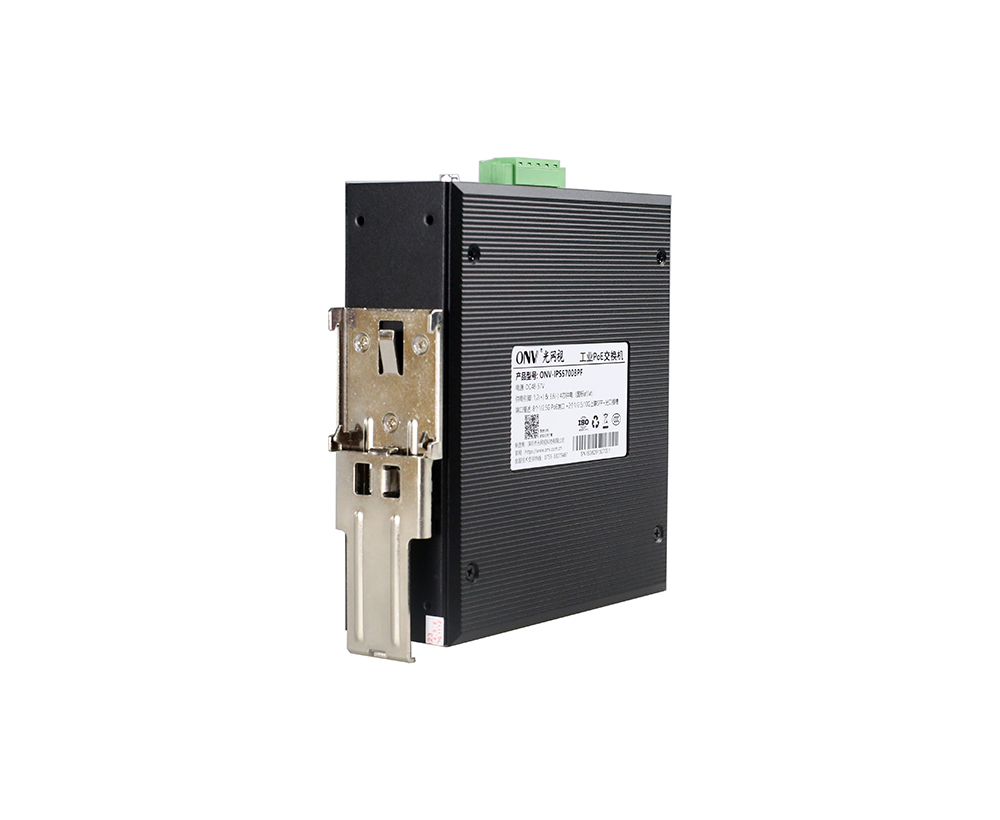

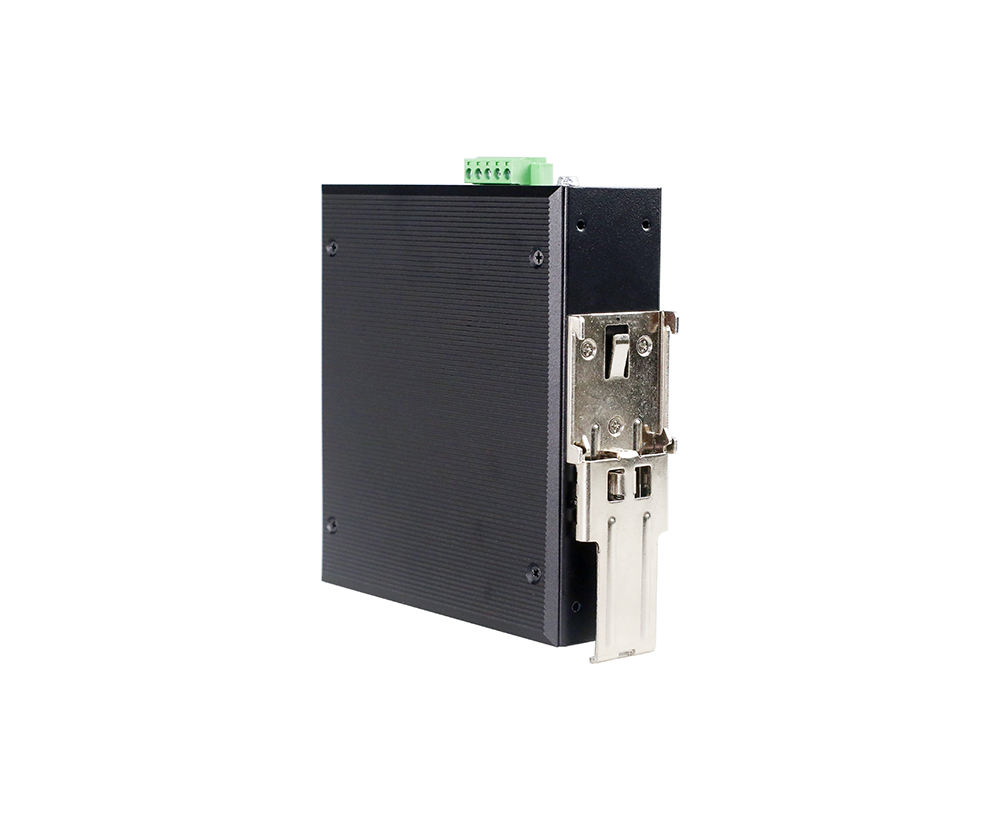

Installation	Bureau, rail DIN 35mm
Certification et garantie
Protection contre la foudre	IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC partie 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m 1MHz IEC61000-4-12/18 (onde de choc): CM2.5kV, DM1kV Niveau de protection: IP40, protection contre la foudre: 6KV 8/20us IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s IEC61000-4-2 (ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV
Propriétés mécaniques	IEC60068-2-6 (anti vibration), IEC60068-2-27 (anti choc), IEC60068-2-32 (chute libre)
Certification	Marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe A, RoHS de la partie 15 de FCC
Garantie	5 ans, entretien perpétuel.
