APERÇU

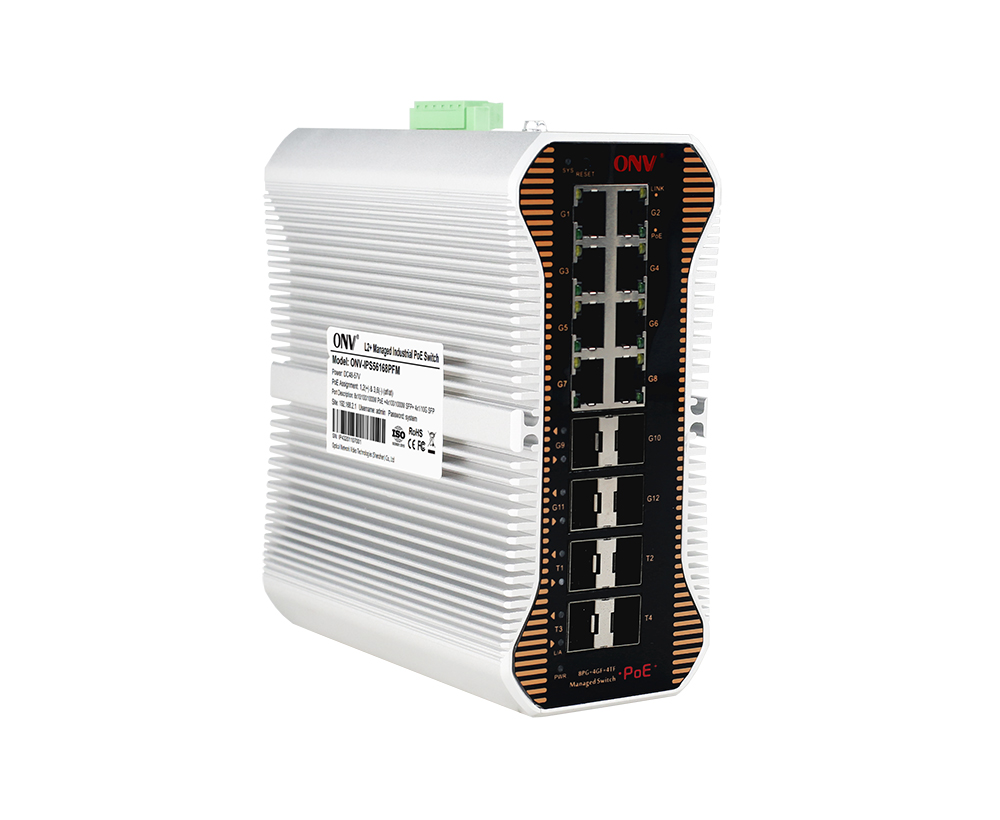

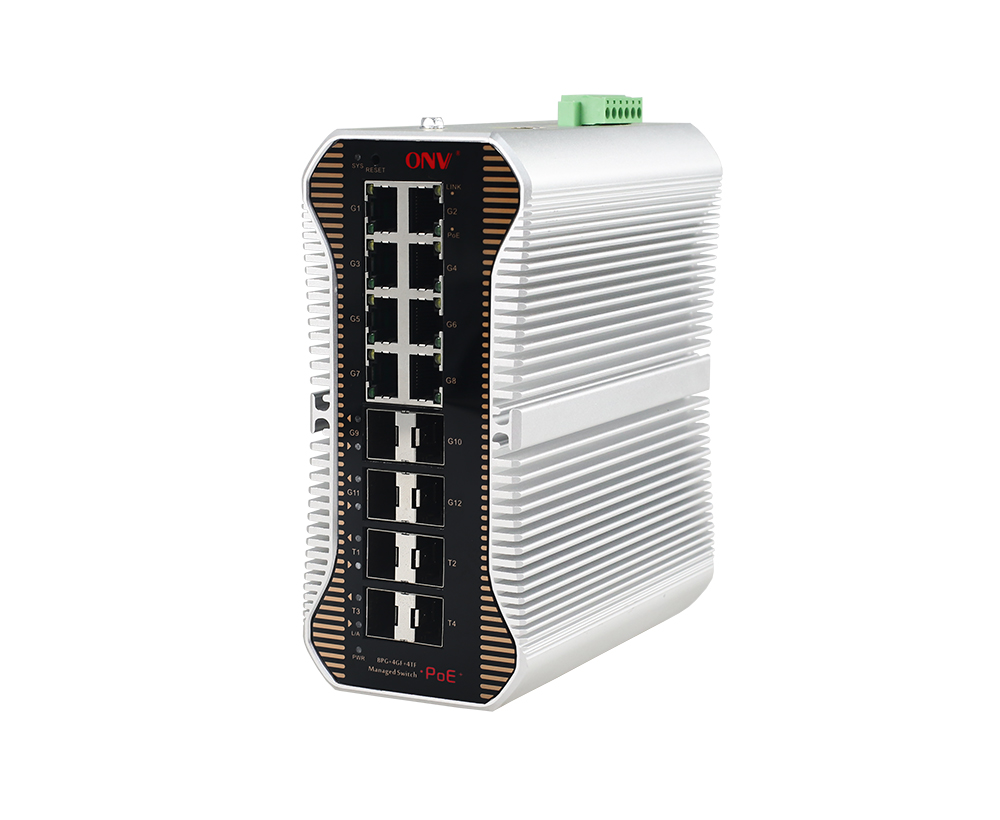

Le ONV-IPS56168PFM est un commutateur industriel contrôlé de la liaison montante 10G PoE indépendamment développé par ONV. Il a les ports RJ45 8*10/100/1000Base-T adaptatifs et les ports de fibre de SFP de liaison montante de 4*100/1000Base-X et les ports de fibre de la liaison montante SFP + de 4*1/10G. Port 1-8Peut soutenir IEEE 802.3 af/à la norme de PoE, et la puissance de PoE de simple-port jusqu'à 30W. En tant que dispositif d'alimentation PoE, il peut détecter et reconnaître automatiquement l'équipement de réception de puissance qui répond à la norme et fournir de l'énergie via le câble réseau. Il peut alimenter les équipements terminaux PoE tels que les AP sans fil, les caméras IP, les téléphones VoIP et les capteurs industriels via un câble réseau. Il répond également à l'environnement réseau qui nécessite une alimentation PoE haute densité. Il convient au transport intelligent, au transit de rail, à l'énergie électrique, à l'exploitation, à la métallurgie, à l'énergie verte, et aux scènes industrielles telles que la construction, installant un réseau de communication rentable et stable.
Le ONV-IPS56168PFM aLa fonction de gestion du réseau L2 +, soutient la gestion d'IPV4/IPV6, l'expédition statique d'itinéraire, le mécanisme complet de protection de sécurité, la politique complète d'ACL/QoS, et les fonctions riches de VLAN, et est facile à contrôler et maintenir. Prend en charge plusieurs protocoles de redondance réseau STP/ RSTP/ MSTP (<50ms) et (ITU-T G.8032) ERPS (<20ms) pour améliorer la sauvegarde des liens et la fiabilité du réseau. Lorsqu'un réseau unidirectionnel échoue, la communication peut être rapidement rétablie pour assurer une communication importante et ininterrompue pour les applications. Selon les besoins de l'application, la gestion des ports, la gestion des adresses de routage, le contrôle des flux de ports, la division VLAN, IGMP, la politique de sécurité et d'autres services d'application sont configurés via des méthodes de gestion de réseau telles que Web, CLI, SNMP, Telnet, etc.
CARACTÉRISTIQUE
Accès Gigabit,Port de fibre de la liaison montante 1/10G SFP +
◇Soutenez l'expédition non bloquante de fil-vitesse.
◇Appui duplex basé sur IEEE802.3x et semi-duplex basé surBAckpressure.
◇Port du gigabit RJ45 de soutien et 1/10GCombinaison de port de fibre de la liaison montante SFP +, qui permet à des utilisateurs de construire avec souplesse la mise en réseau pour répondre aux besoins de divers scénarios.
Alimentation d'énergie intelligente de PoE
◇La gestion de réseau de PoE, réalisent l'allocation de puissance de port de PoE, l'arrangement de priorité, la visualisation de statut de puissance de port, la planification de temps, etc.
◇Conformez-vous à IEEE 802.3 af/à la norme de PoE, identifiez automatiquement des dispositifs de PoE pour l'alimentation d'énergie, et n'endommagez pas des dispositifs non-PoE.
◇Le port PoE prend en charge le mécanisme de priorité. Lorsque la puissance restante est insuffisante, la puissance du port de haute priorité est donnée en priorité pour éviter une surcharge du dispositif.
◇Les ports RJ45 8*10/100/1000Base-T prennent en charge l'alimentation PoE, répondant aux exigences de puissance PoE de la surveillance de la sécurité, des systèmes d'automatisation industrielle, de la couverture sans fil et d'autres scénarios.
ForteCapacité de traitement des affaires
◇Réseau d'anneau de soutien ERPS et STP/RSTP/MSTP pour éliminer les boucles de couche 2 et réaliser la sauvegarde de lien.
◇Soutenez IEEE802.1Q VLAN, les utilisateurs peuvent avec souplesse diviser VLAN, la voix VLAN, et la configuration de QinQ selon leurs besoins.
◇Soutenez l'agrégation statique et dynamique pour augmenter effectivement la bande passante de lien, réalisez l'équilibrage de charge, la sauvegarde de lien, et améliorez la fiabilité de lien.
◇Soutenez QoS, basé sur port, 802.1P, et DSCP-basé trois modes prioritaires et quatre algorithmes de planification de file d'attente: Equ, SP, WRR, et SP WRR.
◇Prise en charge de l'ACL pour filtrer les paquets de données en configurant les opérations de traitement de règles correspondantes et les autorisations de temps, et fournir des politiques de contrôle d'accès de sécurité flexibles.
◇Prend en charge le protocole multicast IGMP V1/V2/V3, IGMP Snooping répond aux exigences de surveillance vidéo haute définition multi-terminal et d'accès à la vidéoconférence.
Sécurité
◇Soutenez l'isolement de port et la suppression de tempête de diffusion de port.
◇IP MAC port VLAN quadruple combinaison flexible fonction de liaison.
◇L'authentification 802.1X fournit des fonctions d'authentification pour les ordinateurs LAN et contrôle l'état d'autorisation des ports contrôlés en fonction des résultats d'authentification.
Stable et fiable
◇CCC, CE, FCC, RoHS.

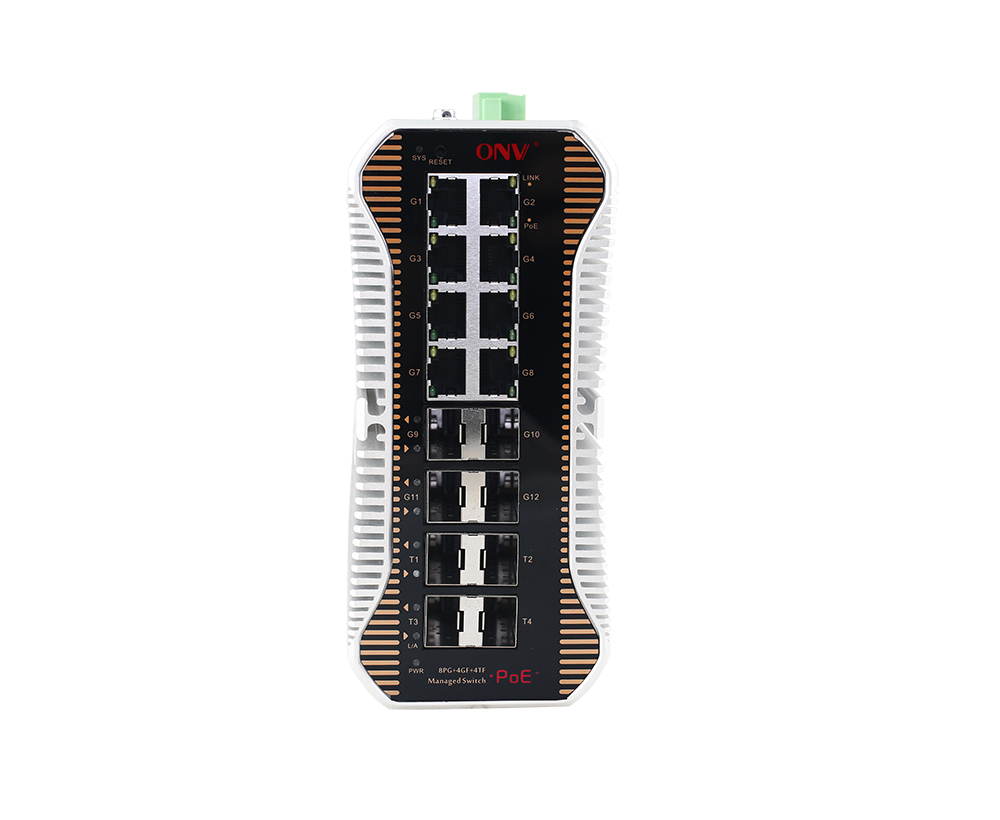

◇Le panneau convivialPeut montrer le statut de dispositif par l'indicateur de LED de PWR,SYS,LienL/A etPoE.
◇Faible consommation d'énergie,ALogement d'alliage de luminum, et excellente dissipation thermique pour assurer l'opération stable du commutateur.
Gestion O & M facile
◇Prise en charge de la surveillance du processeur, de la surveillance de la mémoire, de la détection Ping et de la détection de la longueur du câble.
◇HTTPS, SSLV3, SSHV1/V2 et d'autres méthodes de cryptage sont plus sécurisés dans la gestion.
◇RMON, le log système, et les statistiques de trafic de port sont commodes pour l'optimisation et la transformation de réseau.
◇LLDP est pratique pour le système de gestion de réseau pour interroger et juger de l'état de communication de la liaison.
◇Soutenir diverses méthodes de gestion et de maintenance telles que la gestion de réseau Web, la ligne de commande CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet, etc.
INFORMATIONS SUR LA COMMANDE
|
Modèle |
Description |
Alimentation électrique recommandée |
|
ONV-IPS56168PFM |

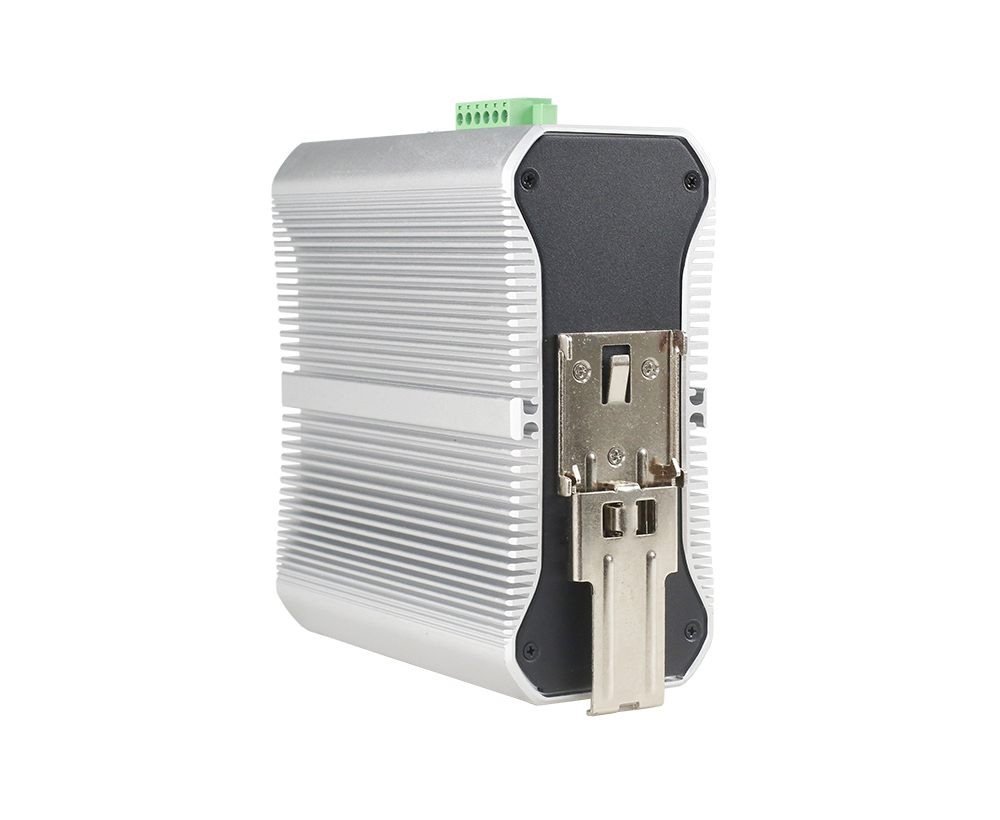

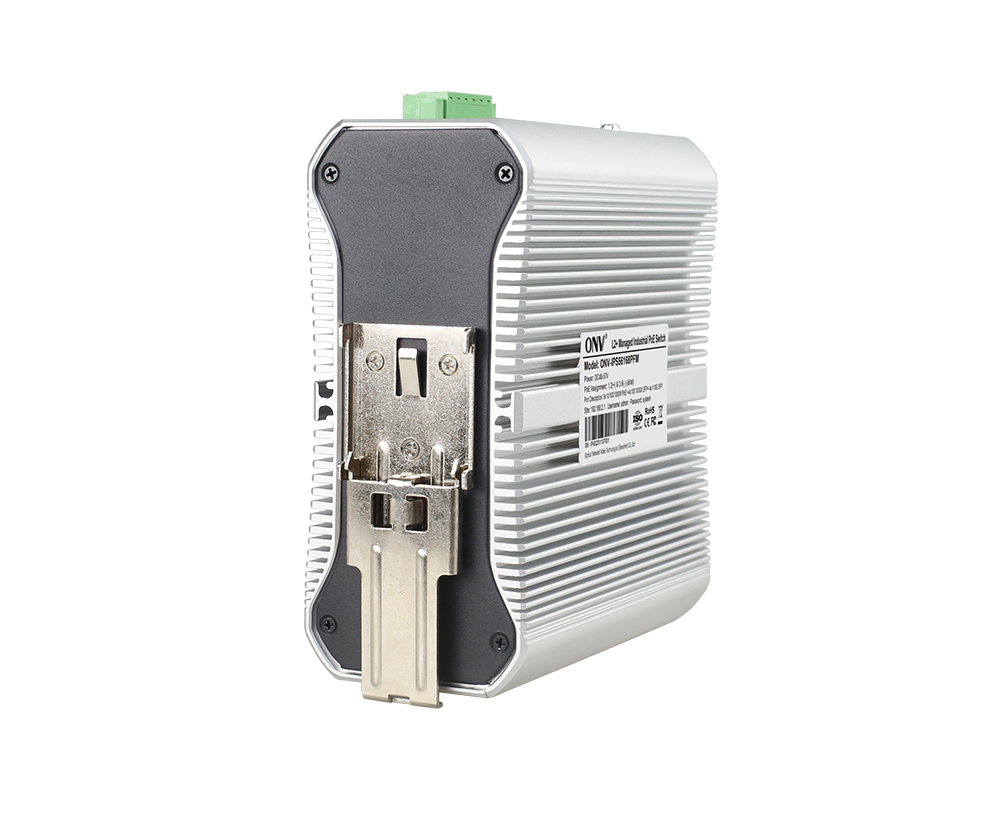

L2 + a contrôlé le commutateur PoE industriel avec les ports RJ45 de 8*10/100/1000M et les ports de fibre de SFP de liaison montante de 4*100/1000M et les ports de fibre de la liaison montante SFP + de 4*1/10G. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC (connexion du terminal Phoenix) et le montage sur rail DIN. |
120W/240W |
|
Remarque:Le module optique et l'alimentation ne sont pas inclus et doivent être achetés. |
||
LISTE D'EMBALLAGE
|
Liste d'emballage |
Contenu |
Qté |
Unité |
|
Commutateur PoE industriel géré par liaison montante 16 ports 10G |
1 |
Set |
|
|
Câble adaptateur RJ45-DB9 |
1 |
PC |
|
|
Guide de l'utilisateur |
1 |
PC |
|
|
Carte de garantie et certificat de conformité |
1 |
PC |
MODULE OPTIQUE
|
Produit |
Modèle |
Description |
Unité |
|
Module 1.25G optique |
2630-G |
Module optique industriel de SFP, 1.25G double fibre multimode 850nm, distance de transmission: 550m,Interface LC, prend en charge la fonction DDM et branchement à chaud. |
PC |
|
2632-G |
Module optique industriel de SFP, 1.25G double fibre unimodale 1310nm, distance de transmission: 20km,Interface LC, prend en charge la fonction DDM et branchement à chaud. |
PC |
|
|
Référence: 2612-T-G |
Module optique industriel de SFP, 1.25G fibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km,Interface LC, prend en charge la fonction DDM et branchement à chaud. |
PC |
|
|
Numéro de modèle: 2613-R-G |
Module optique industriel de SFP, 1.25G fibre simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km,Interface LC, prend en charge la fonction DDM et branchement à chaud. |
PC |
|
|
Référence: 2612-T-SC-G |
Module optique industriel de SFP, fibre 1.25G simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, SC interface, prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
|
Référence: 2613-R-SC-G |
Module optique industriel de SFP, fibre 1,25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, SC interface, prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
|
10GModule optique |
6630-G |
Module optique industriel de SFP, 10G double fibre multimode 850nm, distance de transmission: 300m,Interface LC, prend en charge la fonction DDM et branchement à chaud. |
PC |
|
7832-G |
Module optique industriel SFP +, 10G double fibre monomode 1310nm, distance de transmission: 20km,Interface LC, prend en charge la fonction DDM et branchement à chaud. |
PC |
|
|
7832-33-G |
Module optique industriel de SFP +, 10G fibre simple monomode TX1330nm/ RX1270nm, distance de transmission: 20km,Interface LC, prend en charge la fonction DDM et branchement à chaud. |
PC |
|
|
7832-27-G |
Module optique industriel de SFP +, 10G fibre simple monomode TX1270nm/ RX1330nm, distance de transmission: 20km,Interface LC, prend en charge la fonction DDM et branchement à chaud. |
PC |
POWER FOURNITURE
|
Produit |
