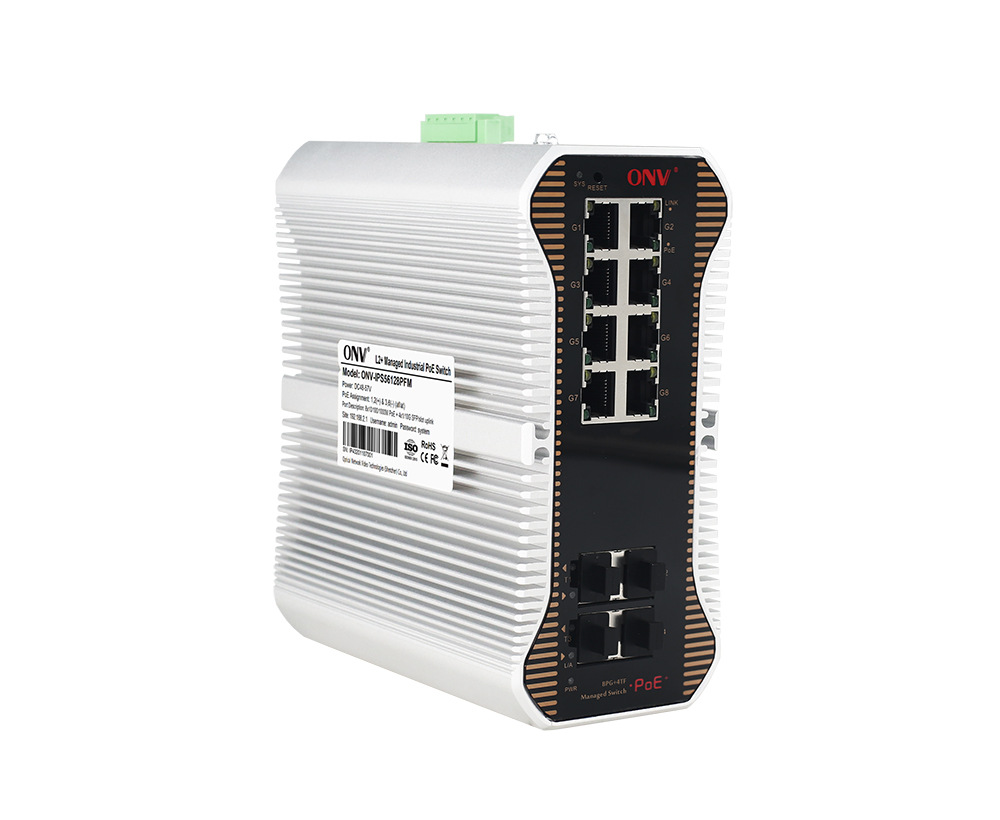

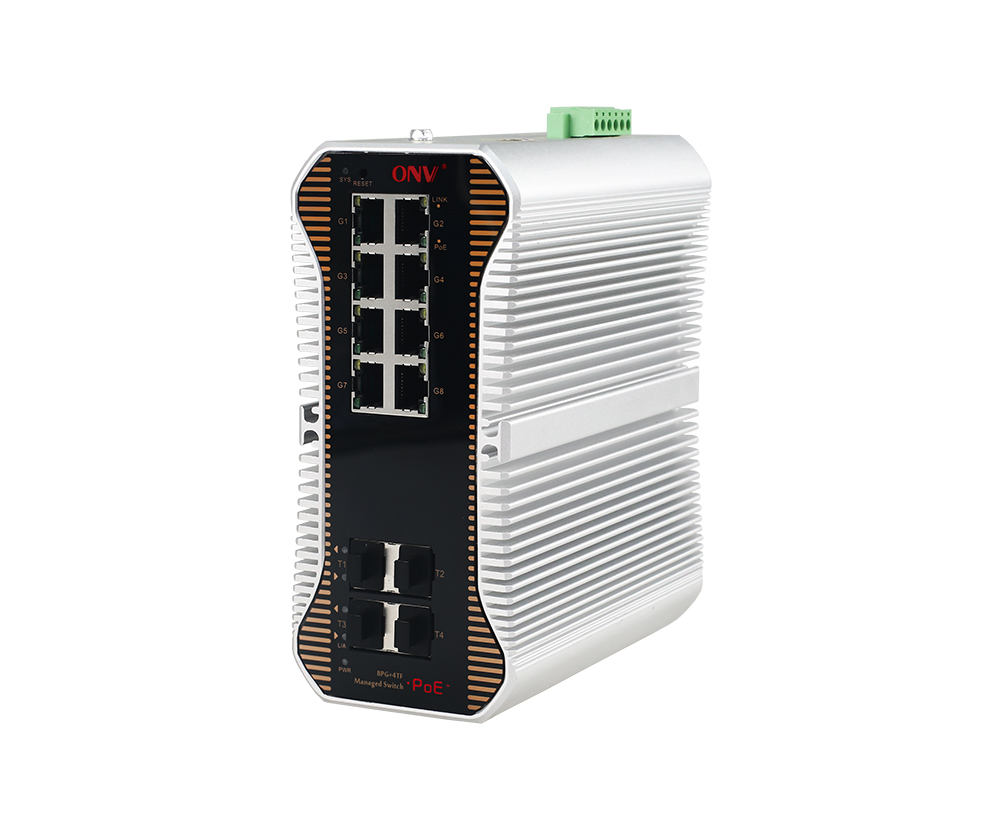

10G la liaison montante 12-port L2 a contrôlé le commutateur industriel de PoE

Modèle： ONV-IPS56128PFM

L2 a contrôlé le commutateur PoE industriel avec les ports RJ45 de 8*10/100/1000M et les ports fibre SFP de la liaison montante 4*1/10G. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC (connexion du terminal Phoenix) et le montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique
Application
Documents
Produits connexes

APERÇU

Le ONV-IPS56128PFM est un commutateur industriel contrôlé de la liaison montante 10G PoE indépendamment développé par ONV. Il a 8*10/100/1000Base-T ports RJ45 adaptatifs et 4*1/10G ports de fibre de la liaison montante SFP +. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE et la puissance PoE à port unique jusqu'à 30W. En tant que dispositif d'alimentation PoE, il peut détecter et reconnaître automatiquement l'équipement de réception de puissance qui répond à la norme et fournir de l'énergie via le câble réseau. Il peut alimenter des équipements terminaux PoE tels que des AP sans fil, des caméras IP, des téléphones VoIP, des capteurs industriels via un câble réseau et répondre à l'environnement réseau qui nécessite une alimentation PoE haute densité. Il convient au transport intelligent, au transit de rail, à l'énergie électrique, à l'exploitation, à la métallurgie, et à l'énergie verte, scènes industrielles telles que la construction installant un réseau de communication rentable et stable.

Le ONV-IPS56128PFM a la fonction de gestion de réseau de L2 +, soutient la gestion d'IPV4/IPV6, l'expédition statique d'itinéraire, le mécanisme complet de protection de sécurité, la politique complète d'ACL/QoS, et les fonctions riches de VLAN, et est facile à contrôler et maintenir. Prend en charge plusieurs protocoles de redondance réseau STP/ RSTP/ MSTP (<50ms) et (ITU-T G.8032) ERPS (<20ms) pour améliorer la sauvegarde des liens et la fiabilité du réseau. Lorsqu'un réseau unidirectionnel échoue, la communication peut être rapidement rétablie pour assurer une communication ininterrompue importante pour les applications. Selon les besoins réels d'application, la gestion de port, la gestion d'adresse de routage, le contrôle de flux de port, la division VLAN, IGMP, la politique de sécurité, et d'autres services d'application sont configurés par des méthodes de gestion de réseau telles que le Web, CLI, SNMP, Telnet, etc.

CARACTÉRISTIQUE

Accès de gigabit, port de fibre de la liaison montante 1/10G SFP +

◇Soutenez l'expédition non bloquante de fil-vitesse.

◇Appui duplex basé sur IEEE802.3x et semi-duplex basé surBAckpressure.

◇Prise en charge du port RJ45 Gigabit et de la combinaison de port SFP + de liaison montante 1/10G, ce qui permet aux utilisateurs de créer de manière flexible un réseau pour répondre aux besoins de divers scénarios.

Alimentation d'énergie intelligente de PoE

◇La gestion de réseau de PoE, réalisent l'allocation de puissance de port de PoE, l'arrangement de priorité, la visualisation de statut de puissance de port, la planification de temps, etc.

◇Conformez-vous à IEEE 802.3 af/à la norme de PoE, identifiez automatiquement des dispositifs de PoE pour l'alimentation d'énergie, et n'endommagez pas des dispositifs non-PoE.

◇Le port PoE prend en charge le mécanisme de priorité. Lorsque la puissance restante est insuffisante, la puissance du port de haute priorité est donnée en priorité pour éviter une surcharge du dispositif.

◇Les ports RJ45 8*10/100/1000Base-T prennent en charge l'alimentation PoE, répondant aux exigences de puissance PoE de la surveillance de la sécurité, des systèmes d'automatisation industrielle, de la couverture sans fil et d'autres scénarios.

ForteCapacité de traitement des affaires

◇Réseau d'anneau de soutien ERPS et STP/RSTP/MSTP pour éliminer les boucles de couche 2 et réaliser la sauvegarde de lien.

◇Soutenez IEEE802.1Q VLAN, les utilisateurs peuvent avec souplesse diviser VLAN, la voix VLAN, et la configuration de QinQ selon leurs besoins.

◇Soutenez l'agrégation statique et dynamique pour augmenter effectivement la bande passante de lien, réalisez l'équilibrage de charge, la sauvegarde de lien, et améliorez la fiabilité de lien.

◇Soutenez QoS, basé sur port, 802.1P, et DSCP-basé trois modes prioritaires et quatre algorithmes de planification de file d'attente: Equ, SP, WRR, et SP WRR.

◇Prise en charge de l'ACL pour filtrer les paquets de données en configurant les opérations de traitement de règles correspondantes et les autorisations de temps, et fournir des politiques de contrôle d'accès de sécurité flexibles.

◇Prend en charge le protocole multicast IGMP V1/V2/V3, IGMP Snooping répond aux exigences de surveillance vidéo haute définition multi-terminal et d'accès à la vidéoconférence.

Sécurité

◇Soutenez l'isolement de port et la suppression de tempête de diffusion de port.

◇IP MAC port VLAN quadruple combinaison flexible fonction de liaison.

◇L'authentification 802.1X fournit des fonctions d'authentification pour les ordinateurs LAN et contrôle l'état d'autorisation des ports contrôlés en fonction des résultats d'authentification.

Stable et fiable

◇CCC, CE, FCC, RoHS.

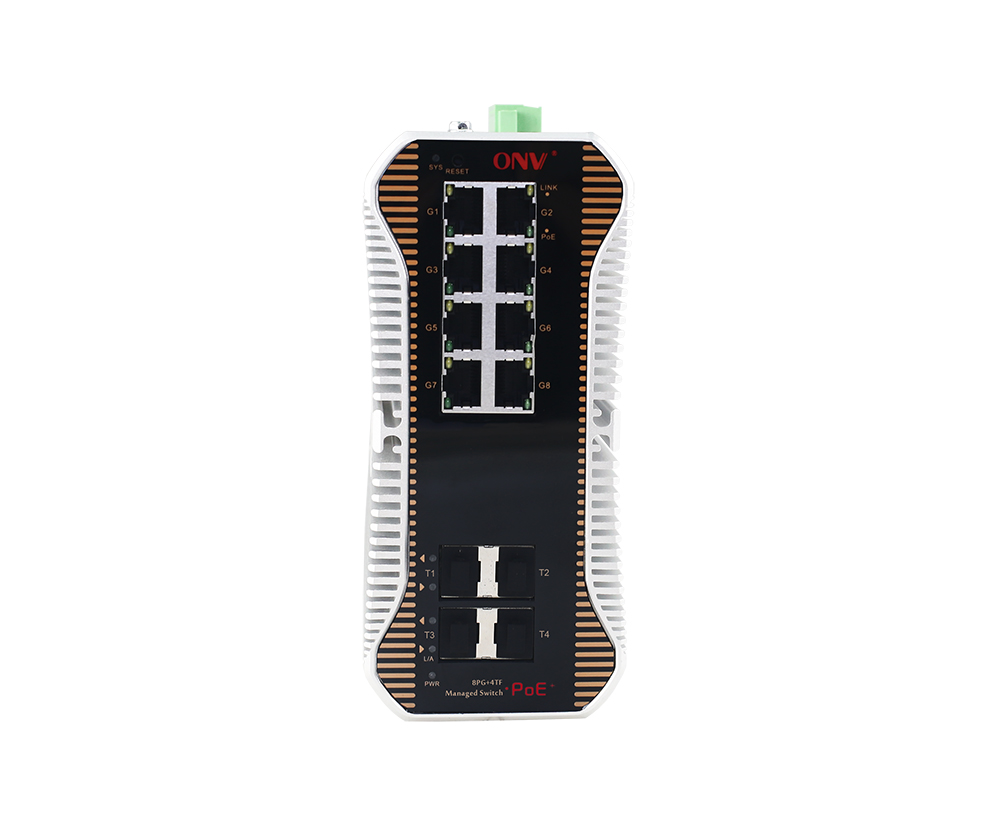

◇Le panneau convivialPeut montrer le statut de dispositif par l'indicateur de LED de PWR,SYS,LienL/A, etPoE.

◇Faible consommation d'énergie,ALogement d'alliage de luminum, et excellente dissipation thermique pour assurer l'opération stable du commutateur.

Gestion O & M facile

◇Prise en charge de la surveillance du processeur, de la surveillance de la mémoire, de la détection Ping et de la détection de la longueur du câble.

◇HTTPS, SSLV3, SSHV1/V2 et d'autres méthodes de cryptage sont plus sécurisés dans la gestion.

◇RMON, le log système, et les statistiques de trafic de port sont commodes pour l'optimisation et la transformation de réseau.

◇LLDP est pratique pour le système de gestion de réseau pour interroger et juger de l'état de communication de la liaison.

◇Soutenir diverses méthodes de gestion et de maintenance telles que la gestion de réseau Web, la ligne de commande CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet, etc.

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation électrique recommandée
ONV-IPS56128PFM	L2 + a contrôlé le commutateur industriel de PoE avec les ports RJ45 de 810/100/1000M et les ports de fibre de la liaison montante SFP + de 41/10G. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC (connexion du terminal Phoenix) et le montage sur rail DIN.	120W/240W
Remarque:Le module optique et l'alimentation ne sont pas inclus et doivent être achetés.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur PoE industriel géré par liaison montante 12 ports 10G	1	Set
	Câble adaptateur RJ45-DB9	1	PC
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
1.25GModule optique	2630-G	Module optique industriel de SFP, 1.25G double fibre multimode 850nm, distance de transmission: 550m, interface de LC, fonction de soutiens DDM et branchement chaud.	PC
	2632-G	Module optique industriel de SFP, 1.25G double fibre monomode 1310nm, distance de transmission: 20km, interface de LC, fonction de soutiens DDM et branchement chaud.	PC
	Référence: 2612-T-G	Module optique industriel de SFP, 1.25G fibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de LC, fonction de soutiens DDM et branchement chaud.	PC
	Numéro de modèle: 2613-R-G	Module optique industriel de SFP, fibre 1,25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de LC, fonction de soutiens DDM et branchement chaud.	PC
	Référence: 2612-T-SC-G	Module optique industriel de SFP, fibre 1,25G simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de Sc, soutient la fonction de DDM et le branchement chaud.	PC
	Référence: 2613-R-SC-G	Module optique industriel de SFP, fibre 1,25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de Sc, fonction de soutiens DDM et branchement chaud.	PC
10GModule optique	6630-G	Module optique industriel de SFP, 10G double fibre multimode 850nm, distance de transmission: 300m, interface de LC, soutient la fonction de DDM et le branchement chaud.	PC
	7832-G	Module optique industriel de SFP +, 10G double fibre monomode 1310nm, distance de transmission: 20km, interface de LC, fonction de soutiens DDM et branchement chaud.	PC
	7832-33-G	Le module optique industriel de SFP +, la fibre 10G simple monomode TX1330nm/ RX1270nm, distance de transmission: 20km, interface de LC, soutient la fonction de DDM et le branchement chaud.	PC
	7832-27-G	Module optique industriel de SFP +, 10G fibre simple monomode TX1270nm/ RX1330nm, distance de transmission: 20km, interface de LC, fonction de soutiens DDM et branchement chaud.	PC

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS56128PFM
Caractéristiques de l'interface
FixePORT	1 * Console RS232 port (115200, N, 8,1) Port de commutateur d'alarme de panne de courant (DÉFAUT) Ports de fibre de la liaison montante 41/10G SFP (données) Ports de 810/100/1000Base-T PoE (données/puissance) 2 * ports d'entrée DC48-57V (protection inverse de connexion de soutien)
Port Ethernet	Port 1-8 peut prendre en charge 10/100/1000Base-T(X) auto-détection, full/ half duplex MDI/ MDI-X auto-adaptation
Transmission paire torsadée	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e/6 ou plus tard UTP (≤ 100 mètres)
Port de fibre optique	1/le port de fibre optique de 10G SFP, par défaut aucun incluent les modules optiques (module optique unimodal/multimode d'ordre facultatif, fibre simple/double fibre. LC)
Extension de port de fibre optique	Extension du module optique Turbo overclocking 2.5G et réseau en anneau
Câble optique/Distance	Multi-mode: 850nm/ 0-550m, 850nm/ 0-300m(10G), Monomode: 1310nm/ 0-40km, 1550nm/ 0-120km.
Paramètre de puce
Type de gestion de réseau	L2
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-SR/LR, IEEE 802.3x
Mode de transmission	Magasin et avant (pleine vitesse de sire)
Capacité de commutation	128Gbps (non-blocage)
Expédition Taux @ 64 octet	71.42Mpps
CPU	800MHz
DRAM	1G
FLASH	128M
MAC	16K
Mémoire de tampon	12M
Cadre Jumbo	12K
Indicateur de LED	Système: SYS (vert), Réseau: Lien (jaune), PoE: PoE (vert), Port de fibre: L/A (vert)
Réinitialiser l'interrupteur	Oui, appuyez et maintenez le commutateur pendant 10 secondes et relâchez-le pour restaurer les réglages d'usine
PoE et alimentation
Port PoE	Port 1-8
Gestion PoE	Port PoE affichage de la puissance de charge en temps réel, Port PoE sortie on/off, travail PoE et planification du temps
Pin d'alimentation d'énergie	1/2( ) 3/6 (-)
Max Puissance par port	30W, IEEE 802.3 af/at
Consommation de puissance	Veille<13W, FL ullOad af<120W, à <240W
Tension d'entrée/interface	DC48-57V, terminal industriel de 6P Phoenix, protection d'anti-inverse de soutien.
Alimentation électrique	Non, en option 48V/120W ou 48V/240W alimentation industrielle
Paramètre physique
Temp/humidité d'opération	-40~+75°C,5%~90% RH NSur la condensation
Temp/humidité de stockage	-40~+80°C,5%~95% RH NSur la condensation
Dimension(L * W * H)	16615075mm
Poids net/brut	1.8Kg/2.1Kg

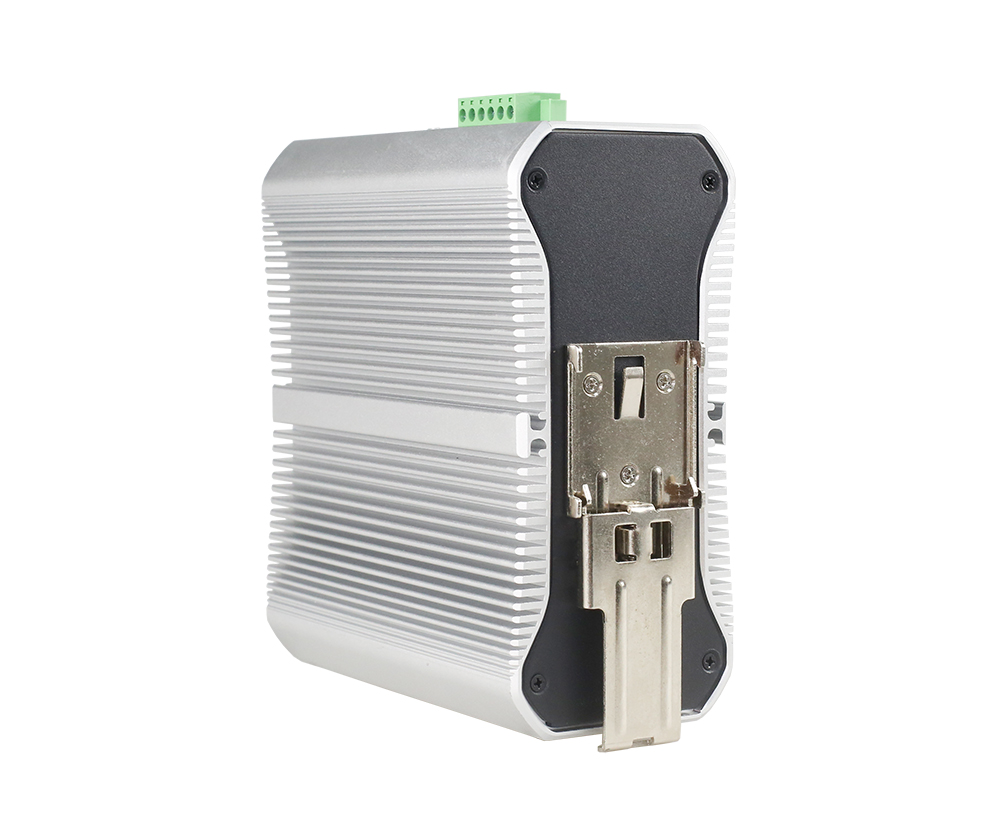

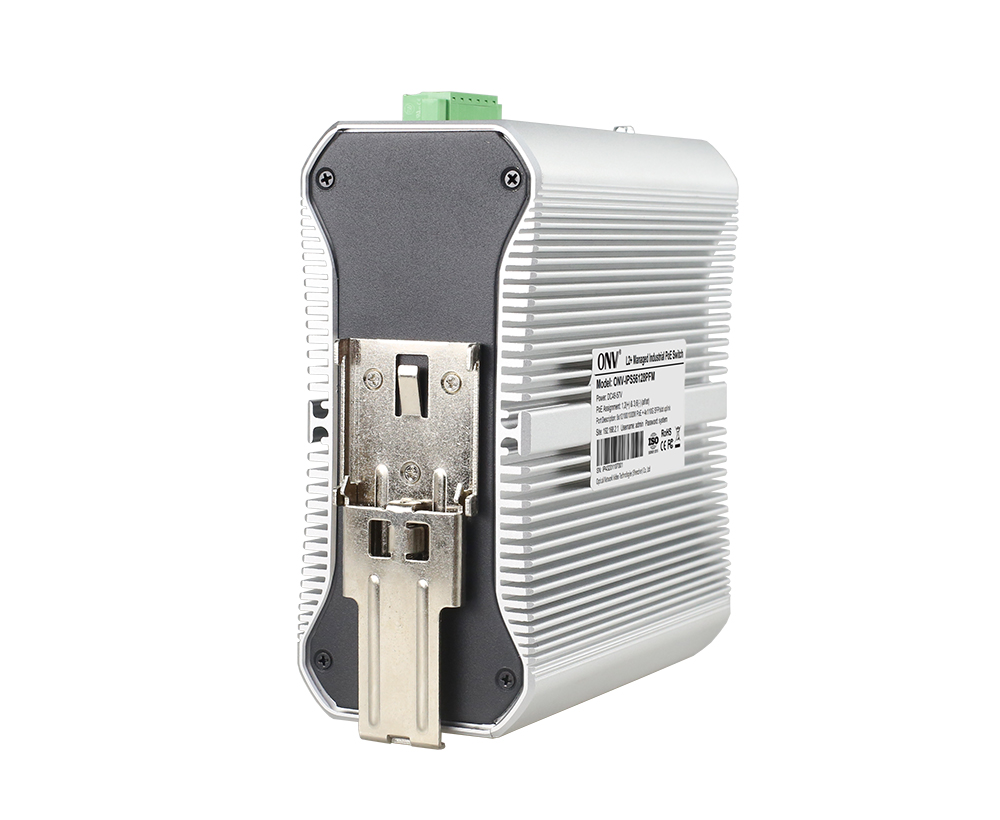

Installation	Bureau, 35mmDINRAIL
Certification et garantie
Protection contre la foudre	IEC61000-4-3 (RS):10 V/m (80-1000MHz) FCC partie 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m 1MHz IEC61000-4-12/18 (onde de choc): CM2.5kV, DM1kV Niveau de protection: IP40, protection contre la foudre: 6KV 8/20us IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s IEC61000-4-2 (ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV
Propriétés mécaniques	IEC60068-2-6 (anti vibration), IEC60068-2-27 (anti choc), IEC60068-2-32 (chute libre)
Certification	Marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe A, RoHS de la partie 15 de FCC
Garantie	5 ans, entretien perpétuel.
Fonctionnalité de gestion de réseau
Interface	Contrôle de flux IEEE802.3x (Full duplex) Mécanisme de protection d'exception de port Gestion du débit en temps réel du port (intervalle d'écoulement) Suppression de la tempête de diffusion basée sur le débit du port Diagnostic numérique en temps réel optique du module DDMI de SFP de port Vue économiseuse d'énergie de configuration et de statut d'EEE Green Ethernet de port Limitez le taux de trafic de paquets entrant et sortant, avec une mini-granularité de 16Kbps et un maximum de 1Gbps
Caractéristique L3	Protocole ARP max 1024 entrées Route statique, RIPv1/v2, RIPng, OSPFv1/v2, OSPFv3 Fonction de gestion du réseau L2, gestion de la double-pile IPV4/ IPV6
VLAN	Configuration de port d'Access, tronc, hybride, IEEE 802.1q VLAN vocal, protocole GVRP VLAN, VLAN basé sur port (4K) VLAN basé sur protocole, VLAN basé sur adresse de MAC, configuration de QinQ
PortAGgrégation	LACP, agrégation statique, Max 6 groupes d'agrégation et max 8 ports par groupe.
Spanning Arbre	STP BPDU Guard, filtrage BPDU et transfert BPDU STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Réseau en anneau ERPS	ERPS, Temps de récupération inférieur à 20ms, ITU-T G.8032
Multidiffusion	MLD Snooping, Multidiffusion VLAN Déconnexion rapide d'utilisateur, MVR (enregistrement de Multicast VLAN) IGMP Snooping v1/v2/v3 et 1024 groupes de multidiffusion au plus
Mise en miroir	Mise en miroir du trafic bidirectionnel pour les ports de base Prend en charge la mise en miroir 1 à plusieurs, prend en charge jusqu'à 4 sessions de port
QoS	Limitation de débit basée sur le débit, redirection basée sur le débit Algorithme de planification de file d'attente (SP, WRR, SP WRR) Filtrage de paquets basé sur l'écoulement, files d'attente 8 * Output de chaque port Cartographie prioritaire 802.1p/ DSCP, Diff-Serv QoS, marque prioritaire/remarque
ACL	Distribution d'ACL basée sur le port et le VLAN L2-L4 la fonction de filtrage de paquet, assortissant le premier message de 80 octets, et fournit des définitions d'ACL basées sur l'adresse MAC de source, l'adresse MAC de destination, l'adresse IP de source, l'adresse IP de destination, le type de protocole IP, le port de TCP/UDP, la gamme de port de TCP/UDP, le VLAN, etc.
Sécurité	Authentification basée sur port IEEE802.1X SSL garantit la sécurité de la transmission des données Fonction obligatoire de quadruple des ports de MAC VLAN d'IP Limite d'apprentissage d'adresse MAC, trou noir d'adresse MAC IP Source Guard fonction, AAA et RADIUS certification Anti attaque DoS, suppression de message de diffusion de port Gestion hiérarchique des utilisateurs et protection par mot de passe SSH 2.0 fournit un canal crypté sécurisé pour la connexion de l'utilisateur Mécanisme de sauvegarde des données de l'hôte, fonction de détection d'intrusion ARP Isolation de port, protection d'adresse de source IP, fonction de limite de vitesse de message d'ARP
DHCP	Client DHCP,Surveillance DHCP,DHCPServeur
Gestion	Gestion du réseau Web (https) Protocole de découverte de couche de liaison (LLDP) Affichage du statut d'utilisation instantanée de la CPU Horloge NTP, restauration en un clic, SNMP V1/V2/V3 Vérification de l'état du câble, détection Ping, journal de travail du système Gestion de cluster de la plate-forme NMS ONV (SNMP LLDP) Configuration de la ligne de commande Console/ AUX Modem/ Telnet/ CLI FTP, TFTP, Xmodem, téléchargement de fichier de SFTP et gestion de téléchargement
Système	Navigateur Web: Mozilla Firefox 2.5 ou supérieur, Google Chrome V42 ou supérieur, câble Ethernet Cat5 et supérieur TCP/IP, adaptateur réseau et système d'exploitation réseau (tel que Microsoft Windows, Linux, Mac OS X) installés sur chaque ordinateur dans le câble Ethernet réseau Cat5 et supérieur
