APERÇU

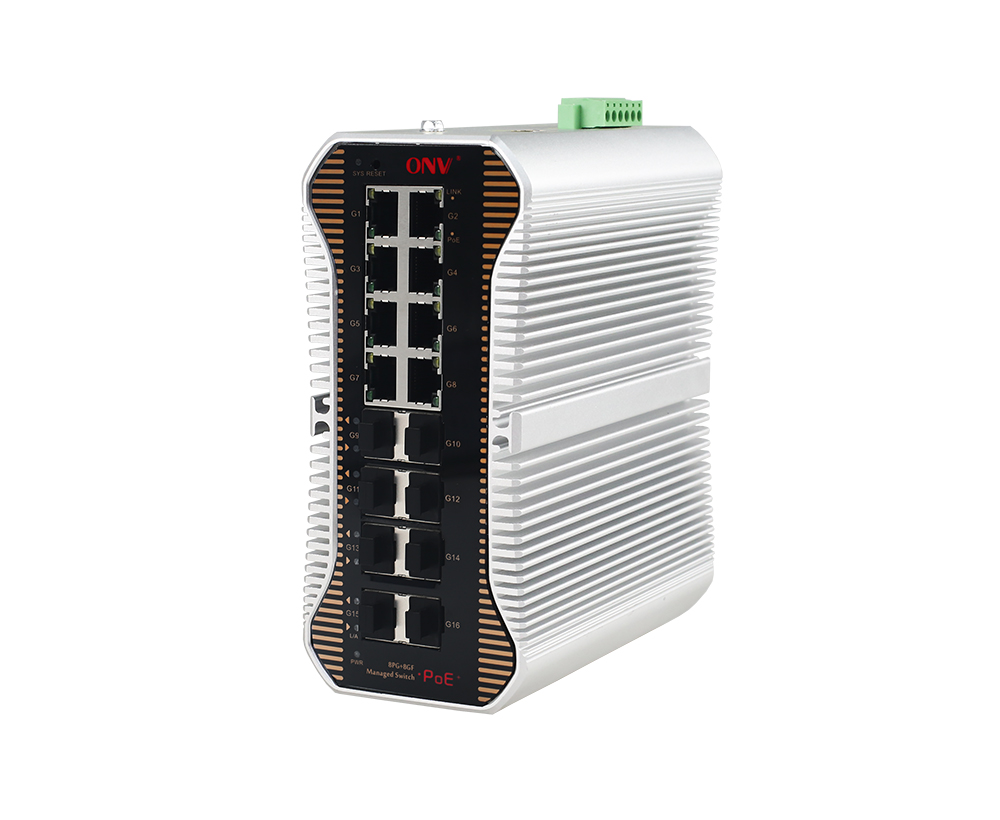

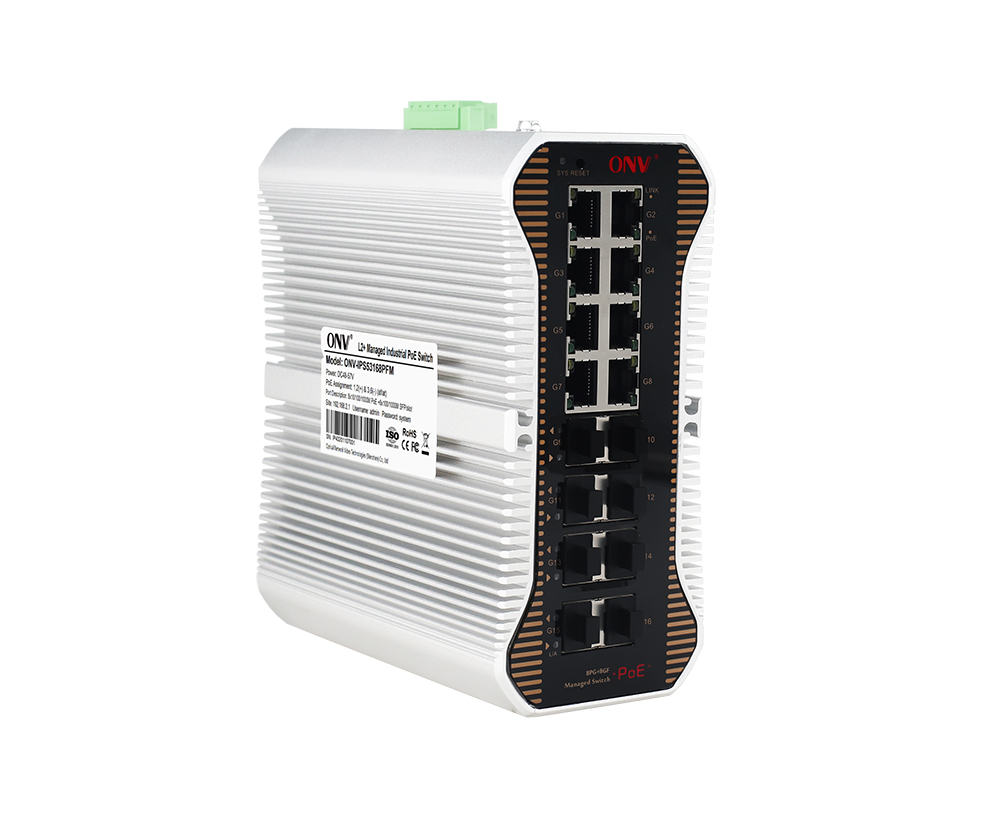

Le ONV-IPS53168PFM est un commutateur industriel contrôlé par gigabit de PoE indépendamment développé par ONV. Il possède des ports fibre SFP 8*100/1000Base-X et des ports RJ45 adaptatifs 8*10/100/1000Base-T. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE et la puissance PoE à port unique jusqu'à 30W. En tant que dispositif d'alimentation PoE, il peut détecter et reconnaître automatiquement l'équipement de réception de puissance qui répond à la norme et fournir de l'énergie via le câble réseau. Il peut alimenter des équipements terminaux PoE tels que des AP sans fil, des caméras IP, des téléphones VoIP, des capteurs industriels via un câble réseau et répondre à l'environnement réseau qui nécessite une alimentation PoE haute densité. Il convient au transport intelligent, au transit de rail, à l'énergie électrique, à l'exploitation, à la métallurgie, et à l'énergie verte, scènes industrielles telles que la construction installant un réseau de communication rentable et stable.
Le ONV-IPS53168PFM a la fonction de gestion du réseau L2 + pour soutenir la gestion d'IPV4/IPV6, l'expédition statique d'itinéraire, le mécanisme complet de protection de sécurité, la politique complète d'ACL/QoS, et les fonctions riches de VLAN pour la gestion et l'entretien faciles. Prend en charge plusieurs protocoles de redondance réseau STP/RSTP/MSTP (<50ms) et (ITU-T G.8032) ERPS (<20ms) pour améliorer la sauvegarde des liens et la fiabilité du réseau. La communication peut être rapidement rétablie lorsqu'un réseau unidirectionnel échoue Assurer une communication ininterrompue pour les applications importantes. Selon les besoins de l'application, la gestion de l'alimentation PoE peut être effectuée via Web, CLI, SNMP, Telnet, etc., et des configurations d'application telles que la gestion des ports, la gestion des adresses de routage, le contrôle des flux de ports, la division VLAN, IGMP et les politiques de sécurité peuvent être effectuées.
CARACTÉRISTIQUE
Accès de gigabit, port de fibre de la liaison montante SFP
◇Soutenez l'expédition non bloquante de fil-vitesse.
◇Appui duplex basé sur IEEE802.3x et semi-duplex basé surBAckpressure.
◇Le port RJ45 Gigabit de soutien et la combinaison de port de fibre de SFP, qui permet à des utilisateurs de construire avec souplesse la mise en réseau pour répondre aux besoins de divers scénarios.
Alimentation d'énergie intelligente de PoE
◇La gestion de réseau de PoE, réalisent l'allocation de puissance de port de PoE, l'arrangement de priorité, la visualisation de statut de puissance de port, la planification de temps, etc.
◇Conformez-vous à IEEE 802.3 af/à la norme de PoE, identifiez automatiquement des dispositifs de PoE pour l'alimentation d'énergie, et n'endommagez pas des dispositifs non-PoE.
◇Le port PoE prend en charge le mécanisme de priorité. Lorsque la puissance restante est insuffisante, la puissance du port de haute priorité est donnée en priorité pour éviter une surcharge du dispositif.
◇Les ports RJ45 8*10/100/1000Base-T prennent en charge l'alimentation PoE, répondant aux exigences de puissance PoE de la surveillance de la sécurité, des systèmes d'automatisation industrielle, de la couverture sans fil et d'autres scénarios.
Forte capacité de traitement des affaires
◇Soutenez le réseau d'anneau d'ERPS et STP/RSTP/MSTP pour éliminer des boucles de la couche 2 et pour réaliser la sauvegarde de lien.
◇Soutenez IEEE802.1Q VLAN, les utilisateurs peuvent avec souplesse diviser VLAN, la voix VLAN, et la configuration de QinQ selon leurs besoins.
◇Soutenez l'agrégation statique et dynamique pour augmenter effectivement la bande passante de lien, réalisez l'équilibrage de charge, la sauvegarde de lien, et améliorez la fiabilité de lien.
◇Soutenez QoS, basé sur port, 802.1P, et DSCP-basé trois modes prioritaires et quatre algorithmes de planification de file d'attente: Equ, SP, WRR, et SP WRR.
◇Prise en charge de l'ACL pour filtrer les paquets de données en configurant les opérations de traitement de règles correspondantes et les autorisations de temps, et fournir des politiques de contrôle d'accès de sécurité flexibles.
◇Prend en charge le protocole multicast IGMP V1/V2/V3, IGMP Snooping répond aux exigences de surveillance vidéo haute définition multi-terminal et d'accès à la vidéoconférence.
Sécurité
◇Soutenez l'isolement de port et la suppression de tempête de diffusion de port.
◇IP MAC port VLAN quadruple combinaison flexible fonction de liaison.
◇L'authentification 802.1X fournit des fonctions d'authentification pour les ordinateurs LAN et contrôle l'état d'autorisation des ports contrôlés en fonction des résultats d'authentification.
Stable et fiable
◇CCC, CE, FCC, RoHS.

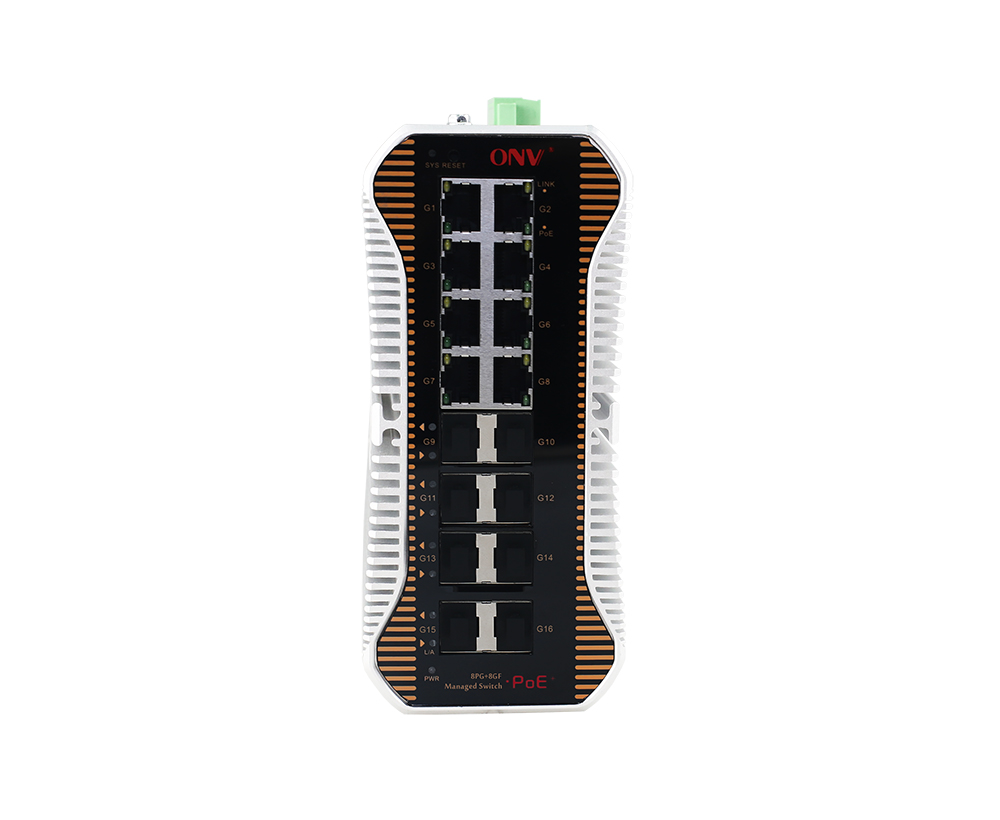

◇Le panneau convivial peut montrer le statut de dispositif par l'indicateur de LED de PWR, de SYS, de lien, de L/A, et de PoE.
◇Faible consommation d'énergie,ALogement d'alliage de luminum, et excellente dissipation thermique pour assurer l'opération stable du commutateur.
Gestion O & M facile
◇Prise en charge de la surveillance du processeur, de la surveillance de la mémoire, de la détection Ping et de la détection de la longueur du câble.
◇HTTPS, SSLV3, SSHV1/V2 et d'autres méthodes de cryptage sont plus sécurisés dans la gestion.
◇RMON, le log système, et les statistiques de trafic de port sont commodes pour l'optimisation et la transformation de réseau.
◇LLDP est pratique pour le système de gestion de réseau pour interroger et juger de l'état de communication de la liaison.
◇Soutenir diverses méthodes de gestion et de maintenance telles que la gestion de réseau Web, la ligne de commande CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet, etc.
INFORMATIONS SUR LA COMMANDE
|
Modèle |
Description |
Alimentation électrique recommandée |
|
ONV-IPS53168PFM |
L2 + a contrôlé le commutateur industriel de PoE avec les ports de fibre de SFP de liaison montante de 8*100/1000M et les ports RJ45 de 8*10/100/1000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC (connexion du terminal Phoenix) et le montage sur rail DIN. |
120W/240W |
|
Remarque:Le module optique et l'alimentation ne sont pas inclus et doivent être achetés. |
||
LISTE D'EMBALLAGE
|
Liste d'emballage |
Contenu |
Qté |
Unité |
|
16-PortGCommutateur industriel contrôlé par igabit de PoE |
1 |
Set |
|
|
Câble adaptateur RJ45-DB9 |
1 |
PC |
|
|
Guide de l'utilisateur |
1 |
PC |
|
|
Carte de garantie et certificat de conformité |
1 |
PC |
MODULE OPTIQUE
|
Produit |
Modèle |
Description |
Unité |
|
Module 1.25G optique |
2630-G |
Module optique industriel de SFP, 1.25G double fibre multimode 850nm, distance de transmission: 550m, interface de LC. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
2632-G |
Module optique industriel de SFP, 1.25G double fibre monomode 1310nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
|
Référence: 2612-T-G |
Module optique industriel de SFP, fibre 1,25G simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
|
Numéro de modèle: 2613-R-G |
Module optique industriel de SFP, fibre 1,25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
|
Référence: 2612-T-SC-G |
Module optique industriel de SFP, 1.25G fibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de Sc. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
|
Référence: 2613-R-SC-G |
Module optique industriel de SFP, fibre 1.25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de Sc. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
POWER FOURNITURE
|
Produit |
Modèle |
Description |
Unité |
|
Alimentation d'énergie industrielle de rail de 120W DIN |
GWS-DP120-48 |
Rail DIN 120W seul ensemble d'alimentation de sortie Tension d'entrée: AC100V ~ 240V 50-60Hz, 2.3A Tension de sortie: DC48V, 2.5A Température de fonctionnement: -40 ℃ à + 70 ℃ |
PC |
|
Alimentation d'énergie industrielle de rail de 240W DIN |
GWS-DP240-48 |
Rail DIN 240W unique ensemble d'alimentation de sortie Tension d'entrée: AC100V ~ 240V 50-60Hz, 3.0A Tension de sortie: DC48V, 5.0A Température de fonctionnement: -40 ℃ à + 70 ℃ |
PC |
SPÉCIFICATION TECHNIQUE
|
Modèle |
ONV-IPS53168PFM |
|
Caractéristiques de l'interface |
|
|
FixePORT |
Port de commutateur d'alarme de panne de courant (DÉFAUT) 1 * Console RS232 port (115200, N, 8,1) Ports de 8*10/100/1000Base-T PoE (données/puissance) Ports de fibre de la liaison montante SFP de 8*100/1000Base-X (données) 2 * ports d'entrée DC48-57V (protection inverse de connexion de soutien) |
|
Port Ethernet |
Port 1-8 peut prendre en charge 10/100/1000Base-T(X) auto-détection, full/ half duplex MDI/ MDI-X auto-adaptation |
|
Transmission paire torsadée |
10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e/6 ou plus tard UTP (≤ 100 mètres) |
|
Port de fibre optique |
Interface de fibre optique de gigabit, module optique assorti par défaut (unimodal facultatif/à plusieurs modes de fonctionnement, fibre simple/double module optique de fibre. LC) |
|
Extension de port de fibre optique |
Extension du module optique Turbo overclocking 2.5G et réseau en anneau |
|
Câble optique/Distance |
Multi-mode: 850nm/ 0-550m, monomode: 1310nm/ 0-40km, 1550nm/ 0-120km. |
|
Paramètre de puce |
|
|
Type de gestion de réseau |
L2 |
|
Protocole réseau |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x |
|
Mode de transmission |
Store et Forward (PleineWIreSFait piocher) |
|
Capacité de commutation |
128Gbps (non-blocage) |
|
Taux de transmission @ 64 octet |
23,81 Mpps |
|
CPU |
800MHz |
|
DRAM |
1G |
|
FLASH |
128M |
|
MAC |
16K |
|
Mémoire de tampon |
12M |
|
Cadre Jumbo |
12K |
|
Indicateur de LED |
Système: SYS (vert), Réseau: Lien (jaune), PoE: PoE (vert), Port de fibre: L/A (vert) |
|
Réinitialiser l'interrupteur |
Oui, appuyez et maintenez le commutateur pendant 10 secondes et relâchez-le pour restaurer les réglages d'usine |
|
PoE et alimentation |
|
|
Port PoE |
Port 1-8 |
|
Gestion PoE |
Port PoE affichage de la puissance de charge en temps réel, Port PoE sortie on/off, travail PoE et planification du temps |
|
Pin d'alimentation d'énergie |
1/2( ) 3/6 (-) |
|
Max Puissance par port |
30W, IEEE 802.3 af/at |
|
Consommation de puissance |
Veille<13W, FL ullOad af<120W, à <240W |
|
Tension d'entrée/interface |
DC48-57V, terminal industriel de 6P Phoenix, protection d'anti-inverse de soutien. |
|
Alimentation électrique |
Non, en option 48V/120W ou 48V/240W alimentation industrielle |
|
Paramètre physique |
|
|
Temp/humidité d'opération |
-40~+75°C,5%~90% RH NSur la condensation |
|
Temp/humidité de stockage |
-40~+80°C,5%~95% RH NSur la condensation |
|
Dimension(L * W * H) |
166*150*75mm |
|
Poids net/brut |
1.8Kg/2.1Kg |
|
Installation |

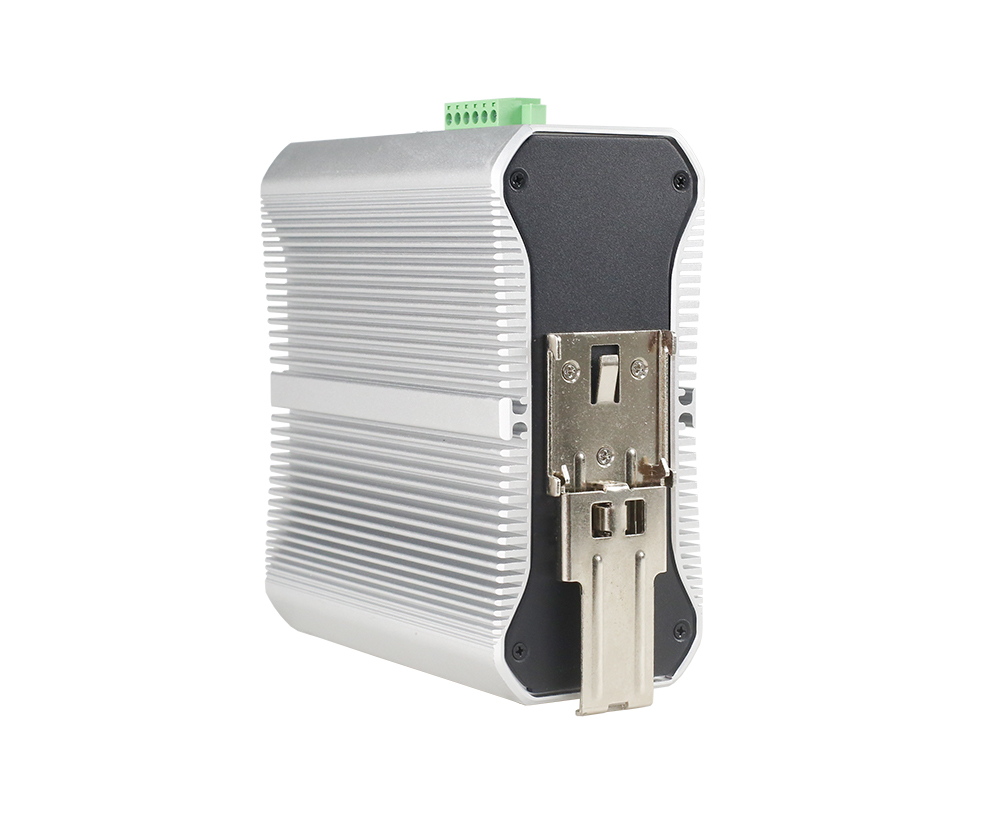

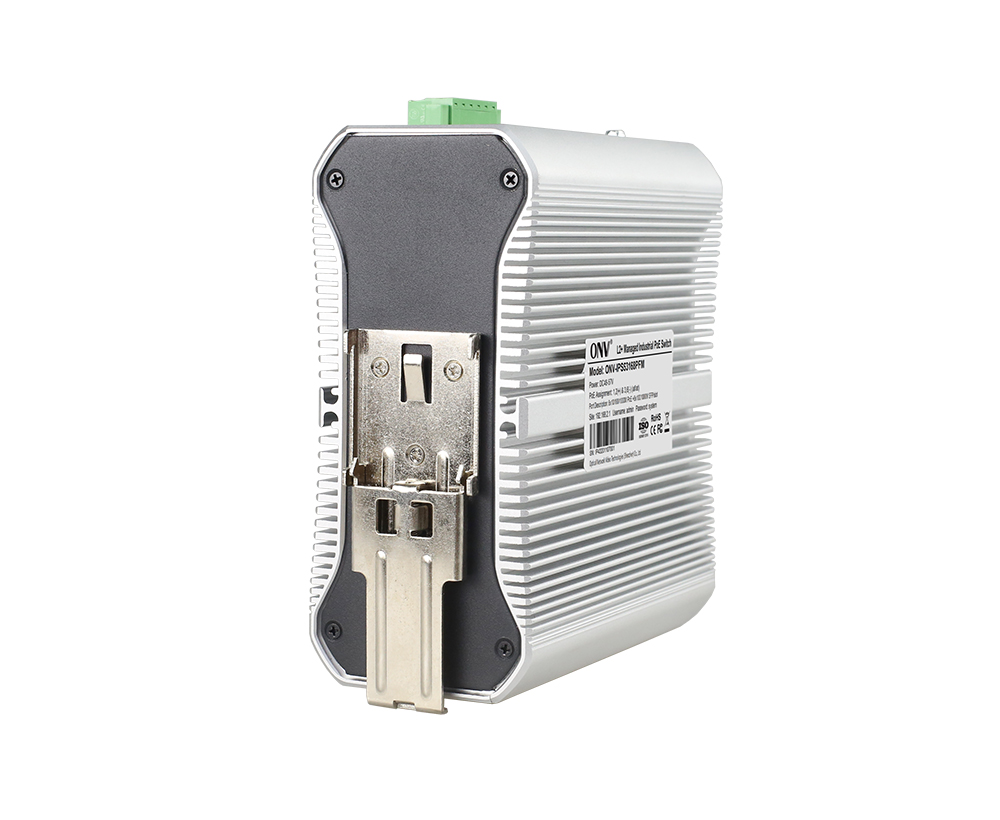

Bureau, 35mmDINRAIL |
|
Certification et garantie |
|
|
Protection contre la foudre |
IEC61000-4-3 (RS):10 V/m (80-1000MHz) FCC partie 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m 1MHz IEC61000-4-12/18 (onde de choc): CM2.5kV, DM1kV Niveau de protection: IP40, protection contre la foudre: 6KV 8/20us IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s IEC61000-4-2 (ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV |
|
Propriétés mécaniques |
IEC60068-2-6 (anti vibration), IEC60068-2-27 (anti choc), IEC60068-2-32 (chute libre) |
|
Certification |
Marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe A, RoHS de la partie 15 de FCC |
|
Garantie |
5 ans, entretien perpétuel. |
|
Fonctionnalité de gestion de réseau |
|
|
Interface |
Gestion du débit en temps réel du port (intervalle d'écoulement) Suppression de la tempête de diffusion basée sur le débit du port Diagnostic numérique en temps réel optique du module DDMI de SFP de port Vue économiseuse d'énergie de configuration et de statut d'EEE Green Ethernet de port Contrôle de flux IEEE802.3x (duplex intégral), mécanisme de protection d'exception de port Limitez le taux de trafic de paquets entrant et sortant, avec une mini-granularité de 16Kbps et un maximum de 1Gbps |
|
Caractéristique L3 |
Protocole ARP max 1024 entrées Routage statique/routage par défaut max 128 entrées Gestion réseau L2, gestion double pile IPV4/IPV6 Routage et transfert L3 et communication entre différents segments de réseau et différents VLAN |
|
VLAN |
VLAN basé sur le MAC, VLAN basé sur le protocole Configuration de port d'Access, tronc, hybride. Protocole GVRP VLAN (4K) VLAN basé sur le port, IEEE802.1q, VLAN vocal, configuration de QinQ |
|
PortAGgrégation |
LACP, agrégation statique, Max 8 groupes d'agrégation et max 8 ports par groupe. |
|
Spanning Arbre |
STP BPDU Guard, filtrage BPDU et transfert BPDU STP(En)IEEE802.1d),RSTP(En)IEEE802.1w),MSTP(En)IEEE802.1s) |
|
Réseau en anneau ERPS |
ERPS, Temps de récupération inférieur à 20ms, ITU-T G.8032 |
|
Multidiffusion |
VLAN de multidiffusion, déconnexion rapide d'utilisateur, MLD Snooping de MVR (enregistrement de multidiffusion VLAN), IGMP snooping v1/v2/v3 et 1024 groupes de multidiffusion tout au plus |
|
Mise en miroir |
Mise en miroir du trafic bidirectionnel pour les ports de base Mise en miroir un à plusieurs, prend en charge jusqu'à 4 sessions de port |
|
QoS |
Limitation de débit basée sur le débit, redirection basée sur le débit Algorithme de planification de file d'attente (SP, WRR, SP WRR) Filtrage de paquets basé sur l'écoulement, files d'attente 8 * Output de chaque port Cartographie prioritaire 802.1p/ DSCP, Diff-Serv QoS, Marque de priorité/Remarque |
|
ACL |
Distribution d'ACL basée sur le port et le VLAN L2-L4 la fonction de filtrage de paquet, assortissant le premier message de 80 octets, et fournit des définitions d'ACL basées sur l'adresse MAC de source, l'adresse MAC de destination, l'adresse IP de source, l'adresse IP de destination, le type de protocole IP, le port de TCP/UDP, la gamme de port de TCP/UDP, le VLAN, etc. |
|
Sécurité |
Authentification basée sur port IEEE802.1X SSL garantit la sécurité de la transmission des données Isolation de port, fonction de limite de vitesse de message d'ARP Fonction obligatoire de quadruple des ports de MAC VLAN d'IP
