APERÇU

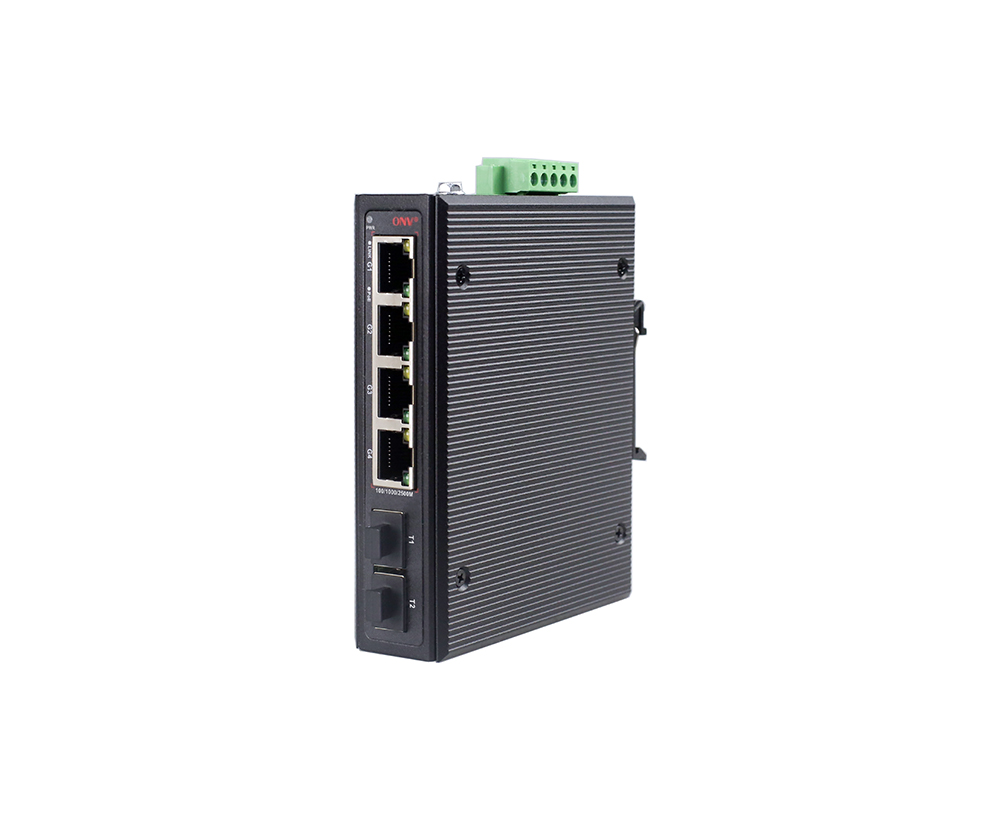

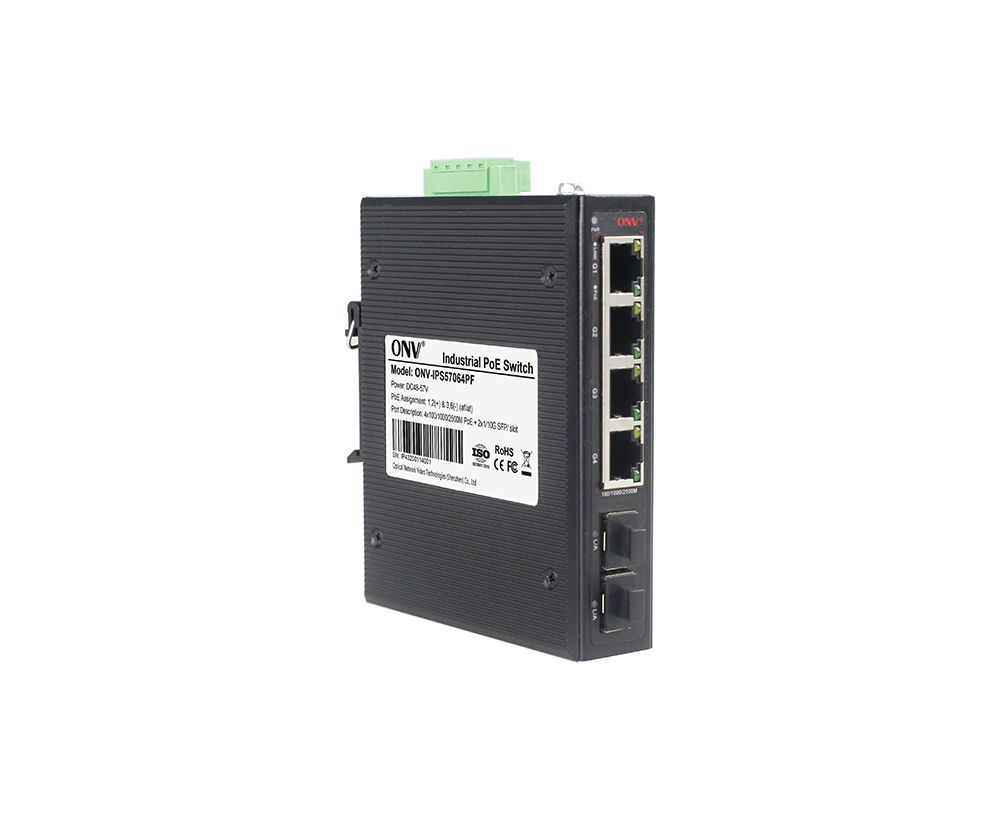

Le ONV-IPS57064PF est un commutateur industriel de 2.5G PoE indépendamment développé par ONV. Il a 4*10/100/1000/2500Base-T ports RJ45 adaptatifs et 2*1/2.5/10G ports de fibre de la liaison montante SFP +. Port 1-4Peut soutenir IEEE 802.3 af/à la norme de PoE, et la puissance de PoE de simple-port jusqu'à 30W. En tant que dispositif d'alimentation PoE, il peut détecter et reconnaître automatiquement l'équipement de réception de puissance qui répond à la norme et fournir de l'énergie via le câble réseau. Il peut alimenter les équipements terminaux PoE tels que les AP sans fil, les caméras IP, les téléphones VoIP et les capteurs industriels via un câble réseau. Il répond également à l'environnement réseau qui nécessite une alimentation PoE haute densité. Il convient au transport intelligent, au transit de rail, à l'énergie électrique, à l'exploitation, à la métallurgie, à l'énergie verte, et aux scènes industrielles telles que la construction, installant un réseau de communication rentable et stable. Mode non géré, plug and play, pas de configuration, facile à utiliser.
CARACTÉRISTIQUE
2.5G accès, port de fibre de la liaison montante 1/2.5/10G SFP +
◇Soutenez l'expédition non bloquante de fil-vitesse.
◇Appui duplex basé sur IEEE802.3x et semi-duplex basé surBAckpressure.
◇Prise en charge du port RJ45 2.5G et de la combinaison de port fibre SFP + 1/2.5/10G, ce qui permet aux utilisateurs de créer de manière flexible un réseau pour répondre aux besoins de divers scénarios.
Alimentation d'énergie intelligente de PoE
◇Conformez-vous à IEEE 802.3 af/à la norme de PoE, identifiez automatiquement des dispositifs de PoE pour l'alimentation d'énergie, et n'endommagez pas des dispositifs non-PoE.
◇Le port PoE prend en charge le mécanisme de priorité. Lorsque la puissance restante est insuffisante, la puissance du port de haute priorité est donnée en priorité pour éviter une surcharge du dispositif.
◇4*10/100/1000/2500Base-T ports RJ45 prennent en charge l'alimentation PoE, répondant aux exigences d'alimentation PoE de la surveillance de la sécurité, des systèmes d'automatisation industrielle, de la couverture sans fil et d'autres scénarios.
Stable et fiable
◇CCC, CE, FCC, RoHS.

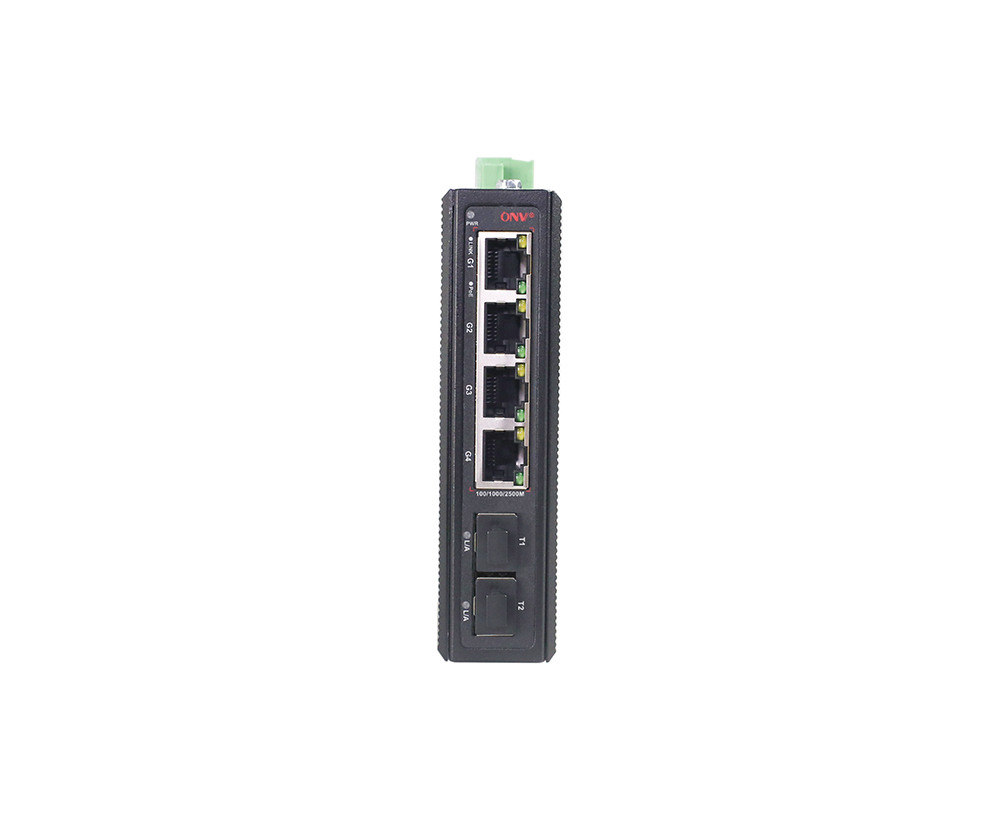

◇Le panneau convivial peut montrer l'état de dispositif par l'indicateur de LED de PWR,Link, L/A et PoE.
◇Faible consommation d'énergie, boîtier en alliage d'aluminium et excellente dissipation thermique pour assurer un fonctionnement stable du commutateur.
INFORMATIONS SUR LA COMMANDE
Modèle |
Description |
Alimentation électrique recommandée |
ONV-IPS57064PF |
Commutateur industriel Unmanaged de PoE avec les ports RJ45 de 4*10/100/1000/2500M et les ports de fibre de la liaison montante SFP + de 2*1/2.5/10G. Le port 1-4 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation redondante DC (connexion du terminal Phoenix) et le montage sur rail DIN. |
60W/120W |
Remarque:L'alimentation et le module optique ne sont pas inclus et doivent être achetés. |
LISTE D'EMBALLAGE
Liste d'emballage |
Contenu |
Qté |
Unité |
Commutateur industriel de 6 ports 2.5G PoE |
1 |
Set |
|
Guide de l'utilisateur |
1 |
PC |
|
Carte de garantie et certificat de conformité |
1 |
PC |
MODULE OPTIQUE
Produit |
Modèle |
Description |
Unité |
1.25GModule optique |
2630-G |
Module optique industriel de SFP, 1.25G double fibre multimode 850nm, distance de transmission: 550m, interface de LC, fonction de soutiens DDM et branchement chaud. |
PC |
2632-G |
Module optique industriel de SFP, 1.25G double fibre monomode 1310nm, distance de transmission: 20km, interface de LC, fonction de soutiens DDM et branchement chaud. |
PC |
|
Référence: 2612-T-G |
Module optique industriel de SFP, 1.25G fibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de LC, fonction de soutiens DDM et branchement chaud. |
PC |
|
Numéro de modèle: 2613-R-G |
Module optique industriel de SFP, fibre 1,25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de LC, fonction de soutiens DDM et branchement chaud. |
PC |
|
Référence: 2612-T-G-SC |
Module optique industriel de SFP, fibre 1,25G simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de Sc, soutient la fonction de DDM et le branchement chaud. |
PC |
|
Référence: 2613-R-G-SC |
Module optique industriel de SFP, fibre 1,25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de Sc, fonction de soutiens DDM et branchement chaud. |
PC |
|
10GModule optique |
6630-G |
Module optique industriel de SFP, 10G double fibre multimode 850nm, distance de transmission: 300m, interface de LC, soutient la fonction de DDM et le branchement chaud. |
PC |
7832-G |
Module optique industriel de SFP +, 10G double fibre monomode 1310nm, distance de transmission: 20km, interface de LC, fonction de soutiens DDM et branchement chaud. |
PC |
|
7832-33-G |
Le module optique industriel de SFP +, la fibre 10G simple monomode TX1330nm/ RX1270nm, distance de transmission: 20km, interface de LC, soutient la fonction de DDM et le branchement chaud. |
PC |
|
7832-27-G |
Module optique industriel de SFP +, 10G fibre simple monomode TX1270nm/ RX1330nm, distance de transmission: 20km, interface de LC, fonction de soutiens DDM et branchement chaud. |
PC |
POWER FOURNITURE
Produit |
Modèle |
Description |
Unité |
Alimentation d'énergie industrielle de rail de 60W DIN |
GWS-DP60-48 |
Le rail 60W DIN choisissent l'ensemble d'alimentation de puissance de sortie Tension d'entrée: AC100V ~ 240V 50-60Hz, 1.0A Tension de sortie: DC48V, 1.25A Température de fonctionnement: -40 ℃ à + 70 ℃ |
PC |
Alimentation d'énergie industrielle de rail de 120W DIN |
GWS-DP120-48 |
Rail DIN 120W seul ensemble d'alimentation de sortie Tension d'entrée: AC100V ~ 240V 50-60Hz, 2.3A Tension de sortie: DC48V, 2.5A Température de fonctionnement: -40 ℃ à + 70 ℃ |
PC |
SPÉCIFICATION TECHNIQUE
Modèle |
ONV-IPS57064PF |
Caractéristiques de l'interface |
|
Port fixe |
Ports de fibre de la liaison montante 2*1/2.5/10G SFP (données) Ports de 4*10/100/1000/2500Base-T PoE (données/puissance) 2 V réglé, ports V-redondants d'alimentation CC (terminal industriel de 5P Phoenix) |
Port Ethernet |
Port 1-4 peut soutenir 10/100/1000/2500Base-T auto-détection, plein/demi-duplex MDI/ MDI-X auto-adaptation |
Transmission paire torsadée |
10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres) 2500BASE-T: Cat6a ou plus tard UTP (≤ 100 mètres) |
Port de fibre optique |
Le port de fibre optique de 1/10G SFP, défaut aucun incluent le module optique (la fibre unimodale/à plusieurs modes de fonctionnement, simple facultatifs/double module optique de fibre. LC) |
Câble optique/Distance |
Multi-mode: 850nm/ 0-550m, 850nm/ 0-300m (10G), Monomode: 1310nm/ 0-40km, 1550nm/ 0-120km |
Paramètre de puce |
|
Protocole réseau |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3bz 2.5GBase-T, |
Mode de transmission |
Magasin et avant (pleine vitesse de fil) |
Capacité de commutation |
60Gbps (non-blocage) |
Taux de transmission @ 64 octet |
44.64Mpps |
MAC |
4K |
Mémoire de tampon |
4M |
Cadre Jumbo |
12K |
Indicateur de LED |
Puissance: PWR (vert), Réseau: Lien (jaune), PoE: PoE (vert), Port de fibre: L/A (vert) |
PoE et alimentation |
|
Port PoE |
Port 1-4 |
Pin d'alimentation d'énergie |
1/2( )3/6 (-) |
Puissance maximum par port |
30W, IEEE 802,3 af/at |
Consommation de puissance |
Veille <5W, pleine charge af<60W, à <120W |
Tension d'entrée/interface |
DC48-57V, terminal industriel de 5P Phoenix, protection d'anti-inverse de soutien. |
Alimentation électrique |
Non, en option 48V/60W ou 48V/120W alimentation industrielle |
Paramètre physique |
|
Temp/humidité d'opération |
-40 ~ + 75 °C, 5% ~ 90% RH sans condensation |
Temp/humidité de stockage |
-40 ~ + 85 °C, 5% ~ 95% RH non condensant |
Dimension (L * W * H) |
119*100*30mm |
Poids net/brut |
0,4 kg/0,5 kg |

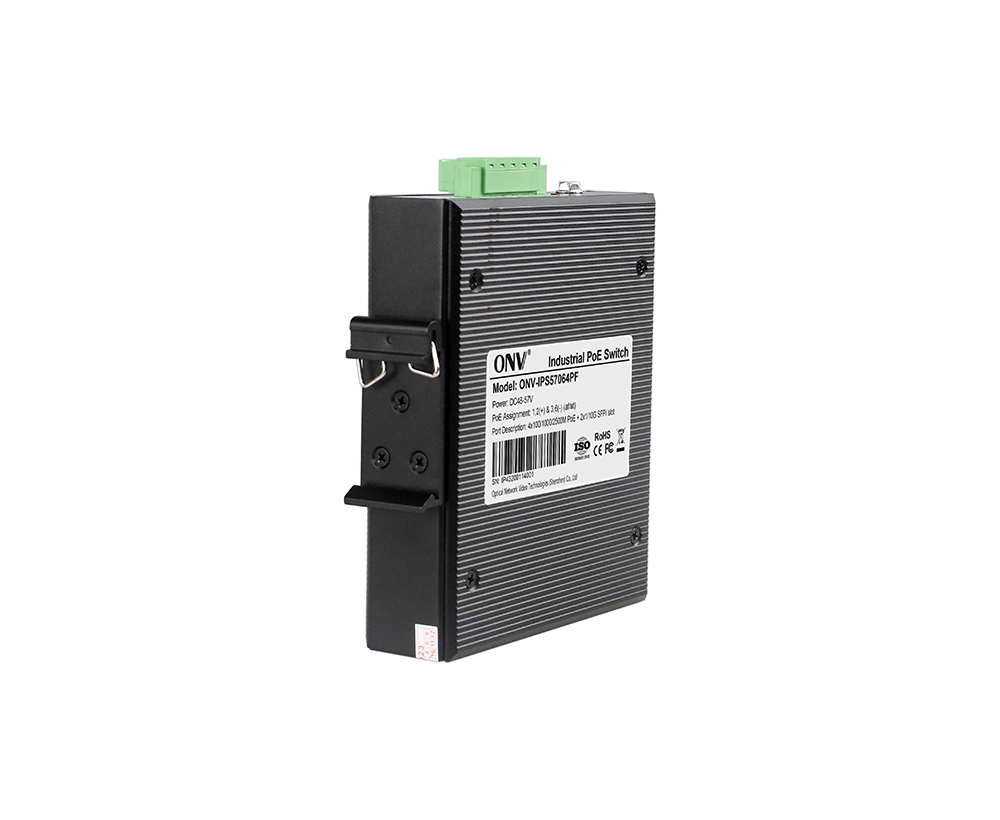

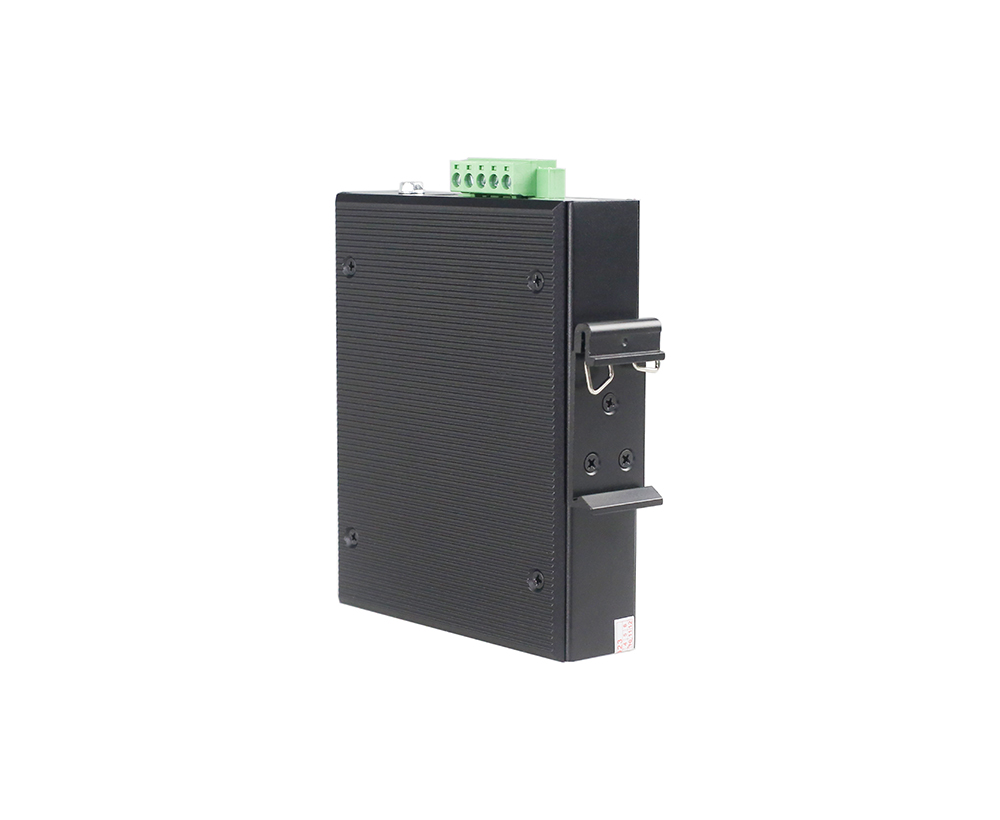

Installation |
Bureau, rail DIN 35mm |
Certification et garantie |
|
Protection contre la foudre |
IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC partie 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m 1MHz IEC61000-4-12/18 (onde de choc): CM2.5kV, DM1kV Niveau de protection: IP40, protection contre la foudre: 6KV 8/20us IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s IEC61000-4-2 (ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV |
Propriétés mécaniques |
IEC60068-2-6 (anti vibration), IEC60068-2-27 (anti choc), IEC60068-2-32 (chute libre) |
Certification |
Marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe A, RoHS de la partie 15 de FCC |
Garantie |
5 ans, entretien perpétuel. |
