APERÇU
Le ONV-IPS31021PFS est un commutateur industriel de fibre de 10/100M PoE indépendamment développé par ONV. Il a le port RJ45 de 1*10/100M et le port de fibre de Sc de liaison montante de 1*155M. Le port 1 peut prendre en charge la norme IEEE 802.3 af/at PoE et la puissance PoE à port unique est de 30W. En tant que dispositif d'alimentation PoE, il peut détecter et reconnaître automatiquement l'équipement de réception de puissance qui répond à la norme et fournir de l'énergie via le câble réseau. Il peut alimenter des terminaux PoE tels que des AP sans fil, des caméras IP et des capteurs industriels via le câble réseau, et répondre à l'environnement réseau nécessitant une alimentation PoE haute densité. Il convient au transport intelligent, au transit ferroviaire, à l'industrie énergétique, aux mines, au pétrole et au transport maritime. Les scènes industrielles telles que la métallurgie et l'énergie verte, la construction forment un réseau de communication rentable, stable et fiable. Mode non géré, plug and play, pas de configuration, facile à utiliser.
CARACTÉRISTIQUE
Accès 10/100M
◇Soutenez l'expédition non bloquante de fil-vitesse.
◇Appui duplex basé sur IEEE802.3x et semi-duplex basé surBAckpressure.
◇SUpport 10/100M RJ45PortEtSc de 155MCombinaison de port fibre, qui permet aux utilisateurs de construire avec souplesse la mise en réseau pour répondre aux besoins de divers scénarios.
Alimentation d'énergie intelligente de PoE
◇Conformez-vous à IEEE 802.3 af/à la norme de PoE, identifiez automatiquement des dispositifs de PoE pour l'alimentation d'énergie, et n'endommagez pas des dispositifs non-PoE.
◇1*10/100Base-TXLe port RJ45 prend en charge l'alimentation PoE pour répondre aux besoins d'alimentation PoE de divers scénarios dans le domaine industriel.
Stable et fiable
◇CCC, CE, FCC, RoHS.

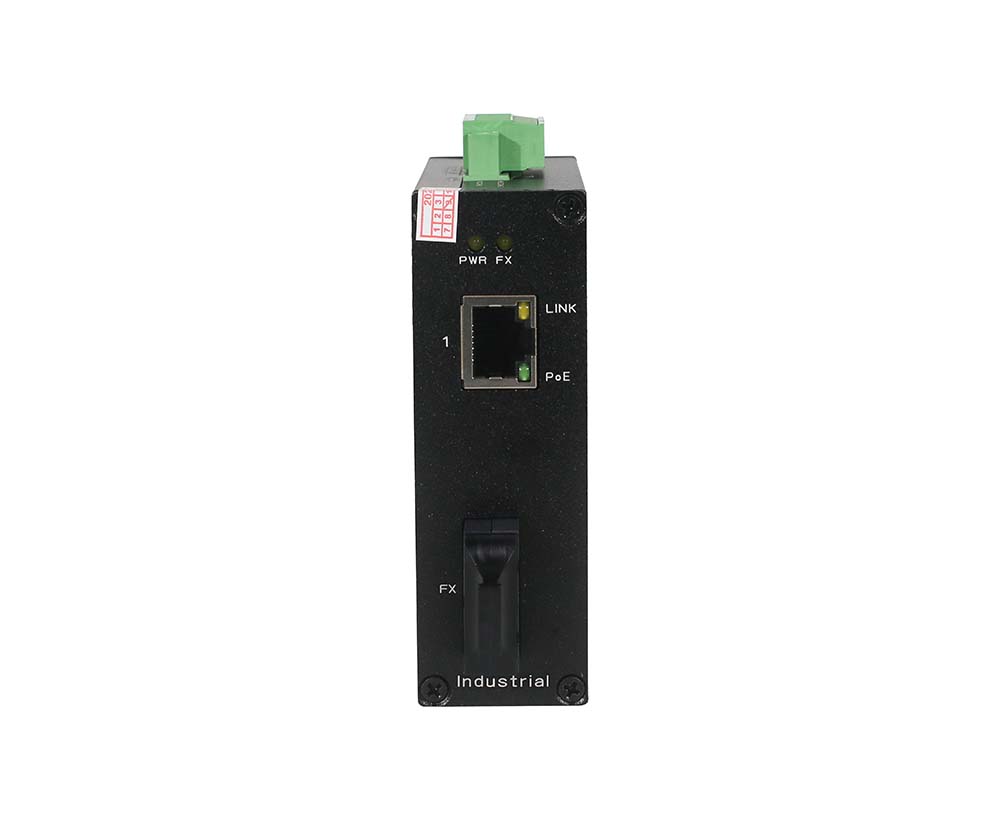

◇Le panneau convivial peut montrer l'état de dispositif par l'indicateur de LED de PWR, de lien, et de PoE.
◇Faible consommation d'énergie,Logement d'alliage d'aluminium, et excellente dissipation thermique pour assurer le fonctionnement stable du commutateur.

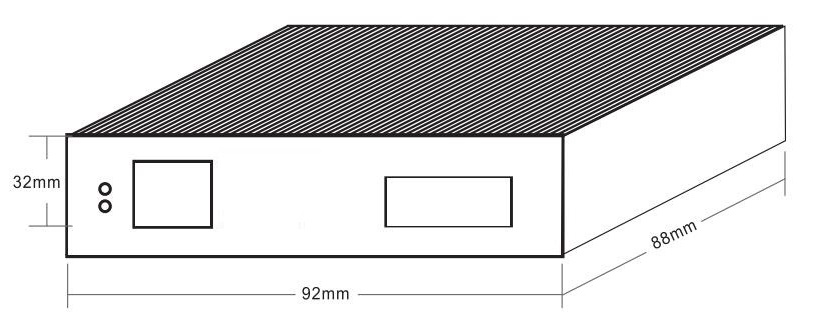

DIMENSION
INFORMATIONS SUR LA COMMANDE
|
Modèle |
Description |
Alimentation électrique recommandée |
|
ONV-IPS31021PFS |
Commutateur industriel Unmanaged de PoE avec 1*10/100MRJ45Port et 1*155MLiaison montanteSCFibrePort(En)1310NM/20km monomode doubleFibreOptiqueModule).Le port 1 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante DC et un montage sur rail DIN. |
36W |
|
ONV-IPS31021PFS-M |
PoE industriel non géréCommutateur avec 1*10/100MRJ45Port et 1*155MLiaison montanteSCFibrePort(850nm/550m ou1310NM/2kmMulti-modeDoubleFibreOptiqueModule).Le port 1 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante DC et un montage sur rail DIN. |
36W |
|
ONV-IPS31021PFS-A |
Commutateur industriel Unmanaged de PoE avec 1*10/100MRJ45Port et 1*155MLiaison montanteSCFibrePort(En)1310NM/20KmMonomode fibre optiqueModule).Le port 1 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante DC et un montage sur rail DIN. |
36W |
|
ONV-IPS31021PFS-B |
Commutateur industriel Unmanaged de PoE avec 1*10/100MRJ45Port et 1*155MLiaison montanteSCFibrePort(1550nm/20km ou1310NM/20KmMonomode fibre optiqueModule).Le port 1 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il peut prendre en charge une double entrée d'alimentation redondante DC et un montage sur rail DIN. |
36W |
|
Remarque:L'alimentation n'est pas incluse et doit être achetée. |
||
LISTE D'EMBALLAGE
|
Liste d'emballage |
Contenu |
Qté |
Unité |
|
Commutateur industriel de 3-port 10/100M PoE |
1 |
SEt |
|
|
Guide de l'utilisateur |
1 |
PC |
|
|
Carte de garantie et certificat de conformité |
1 |
PC |
POWER FOURNITURE
|
Produit |
Modèle |
Description |
Unité |
|
Alimentation d'énergie industrielle de rail de 36W DIN |
GWS-DP36-48 |
Rail DIN 36W ensemble unique d'alimentation de sortie Tension d'entrée: AC100V ~ 240V 50-60Hz, 0.56A Tension de sortie: DC48V, 0.75A Température de fonctionnement: -40 ℃ à + 70 ℃ |
PC |
PRODUIT CONNEXE
|
Modèle |
Description |
|
ONV-IPS31032PF |
Commutateur PoE industriel non géré avec2* 10/100MRJ45PortSEt 1*155MLiaison montanteSCFibrePort(En)1310NM/20km monomode doubleFibreOptiqueModule).Port 1-2Peut soutenir IEEE 802.3 af/aTNorme PoE. Il peut prendre en charge une double entrée d'alimentation redondante DC et un montage sur rail DIN. |
|
ONV-IPS31004PF |
Commutateur PoE industriel non géré avec4* 10/100MRJ45PortSEt 1*155MLiaison montanteSCFibrePort(En)1310NM/20km monomode doubleFibreOptiqueModule).Port 1-4Peut soutenir IEEE 802.3 af/aTNorme PoE. Il peut prendre en charge une double entrée d'alimentation redondante DC et un montage sur rail DIN. |
|
ONV-IPS31064PF |
Commutateur PoE industriel non géré avec4* 10/100MRJ45PortSEt2* 155MLiaison montante SFPFibrePortS.Port 1-4Peut soutenir IEEE 802.3 af/aTNorme PoE. Il peut prendre en charge une double entrée d'alimentation redondante DC et un montage sur rail DIN. |
|
ONV-IPS31084PF |
PoE industriel non géréCommutateur avec6* 10/100MRJ45PortSEt2* 155MLiaison montanteSCFibrePortS (s)1310NM/20km monomode doubleFibreOptiqueModule).Port 1-4Peut soutenir IEEE 802.3 af/aTNorme PoE. Il peut prendre en charge une double entrée d'alimentation redondante DC et un montage sur rail DIN. |
|
ONV-IPS31128PFB |
PoE industriel non géréCommutateur avec8* 10/100MRJ45PortSEt2*10/100/100M ports RJ45 et 2* 1000MLiaison montanteSFPFibrePortS.Port 1-8Peut soutenir IEEE 802.3 af/aTNorme PoE. Il peut prendre en charge une double entrée d'alimentation redondante DC et un montage sur rail DIN. |
SPÉCIFICATION TECHNIQUE
|
Modèle |
ONV-IPS31021PFS |
|
Caractéristiques de l'interface |
|
|
FixePORT |
Port de fibre de Sc de liaison montante de 1*155M (données) 1 *10/100Base-TXPOEPort(Données/ Puissance) 2 set V, port d'alimentation CC V-redondant (terminal industriel Phoenix 5P) |
|
Port Ethernet |
Port 1 peut prendre en charge 10/100Base-TX auto-détection, full/semi-duplex MDI/ MDI-X auto-adaptation |
|
Transmission paire torsadée |
10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) |
|
Port de fibre optique |
Double fibre 20km, port monomode de Sc. (fibre optique unimodale facultative de fibre/double module optique à plusieurs modes de fonctionnement) |
|
Câble optique/Distance |
Multi-mode: 850nm/ 0-550m, 1310nm/ 0-2km, Monomode: 1310nm/ 0-40km, 1550nm/ 0-120km |
|
Paramètre de puce |
|
|
Protocole réseau |
IEEE 802.3 10BASE-T,IEEE 802.3i 10Base-T,IEE E802.3u 100Base-TX,IEEE Base 802.3u 100-FX, IEEE 802.3x |
|
Mode de transmission |
Store et Forward (Vitesse du fil complet) |
|
Capacité de commutation |
1.0Bps(Non bloquant) |
|
Expédition Taux @ 64 octet |
0.3Mpps |
|
MAC |
1K |
|
Mémoire de tampon |
512K |
|
JumboFRame |
1536 octets |
|
LED Indicateur |
PoE: PoE (PoE)GReen (Reen), Port de fibre:FX(En)GReen (Reen), Puissance: PWR(En)GReen (Reen),Réseau: Lien (En)YEllow) |
|
PoE et alimentation |
|
|
POEPort |
Port 1 |
|
Pin d'alimentation d'énergie |
1/2( ) 3/6 (-) |
|
Max Puissance par port |
30W, IEEE 802.3 af/at |
|
Consommation de puissance |
Veille <3W, pleine charge af<15, à <30W |
|
Tension d'entrée/interface |
DC48-57V, 5Terminal industriel de P Phoenix, protection d'anti-inverse de soutien. |
|
Alimentation électrique |
Non, 48V facultatif/36W Alimentation électrique industrielle |
|
Paramètre physique |
|
|
Opération TEp/ Humidité |
-40~+75°C,5%~90% HR sans condensation |
|
Stockage TEp/ Humidité |
-40~+85 °C,5%~95% HR sans condensation |
|
Dimension(L * W * H) |
92*88*32Mm |
|
Poids net/brut |
0.3Kg/0.4Kg |
|
Installation |
Bureau, 35mmDINRAIL |
|
Certification et garantie
