Commutateur géré de la liaison montante 10G 28-port L3 PoE

Modèle： ONV-POE38028PFM

L3 a contrôlé le commutateur de fibre de PoE avec les ports de fibre de SFP de liaison montante de 4*1/10G et les ports RJ45 de 24*10/100/1000M. Le port 1-24 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il intégré 400W alimentation et 1U/19 "installation de l'armoire.

Je veux faire une enquête

Aperçu
Spécification technique

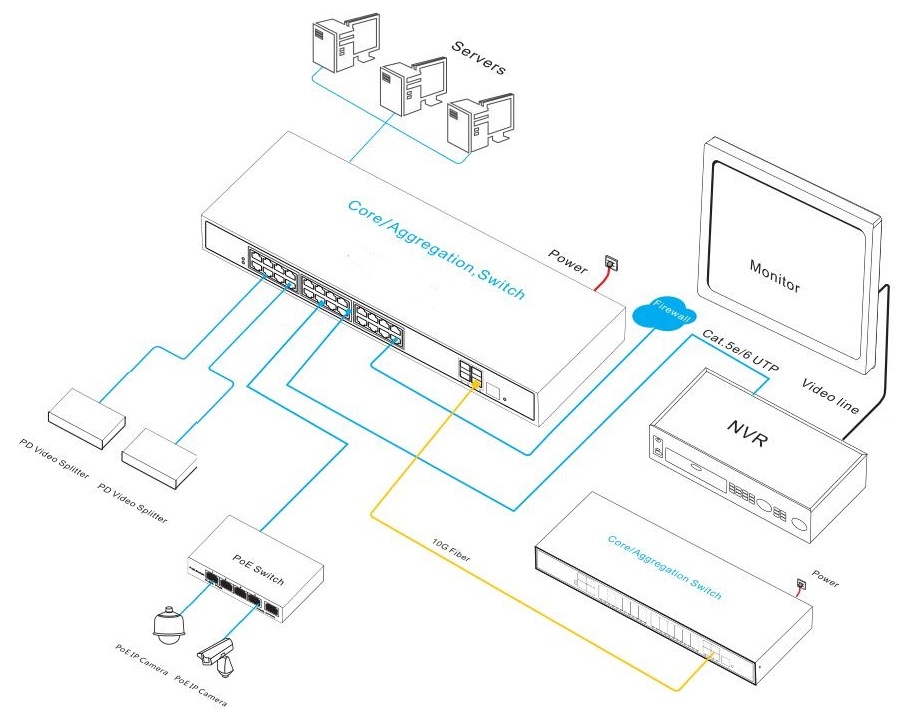

Application
Documents
Produits connexes

APERÇU

Le ONV-POE38028PFM est un 10G la liaison montante L3 a contrôlé PoEFibreCommutateur indépendamment développé par ONV. Il a les ports RJ45 adaptatifs de 24*10/100/1000Base-T et les ports de fibre de la liaison montante SFP + 4*1/10G. Le port 1-24 peut soutenir IEEE 802.3 af/at PoELa puissance PoE standard et à port unique atteint 30W. En tant que dispositif d'alimentation PoE, il peut détecter et reconnaître automatiquement l'équipement de réception de puissance qui répond à la norme et fournir de l'énergie via le câble réseau. Il peut alimenter des équipements terminaux PoE tels que AP sans fil,IPCAMÈre, Téléphone VoIP, et interphone visuel de contrôle d'accès de bâtiment par un câble de réseau pour rencontrer l'environnement de réseau qui a besoin d'une alimentation d'énergie à haute densité de PoE. Il convient aux hôtels, aux campus, aux parcs, aux supermarchés, aux taches scéniques, aux dortoirs d'usine, et aux petites et moyennes entreprises de SMB pour établir les réseaux rentables.

Le ONV-POE38028PFM a la fonction de gestion du réseau L3, prend en charge la gestion IPV4/IPV6, le routage dynamique et l'expédition, le mécanisme complet de protection de la sécurité, la politique ACL/QoS complète et les fonctions VLAN riches, et est facile à gérer et à entretenir. Prend en charge plusieurs protocoles de redondance réseau STP/RSTP/MSTP (<50ms) et (ITU-T G.8032) ERPS pour améliorer la sauvegarde des liens et la fiabilité du réseau. Lorsqu'un réseau unidirectionnel échoue, la communication peut être rapidement rétablie pour assurer une communication ininterrompue importante pour les applications. Selon les conditions réelles d'application, vous pouvez configurer les services d'application multiples tels que la gestion de puissance de PoE, le contrôle du trafic de port, la division de VLAN, et le SNMP par le mode de gestion de réseau de Web.

CARACTÉRISTIQUE

Accès de gigabit, port de fibre de la liaison montante 1/10G SFP +

◇L'expédition non bloquante de fil-vitesse de soutien.

◇Appui duplex basé sur IEEE802.3x et semi-duplex basé dessusBAckpressure.

◇Prend en charge le port Gigabit RJ45 et la combinaison de ports fibre SFP + de la liaison montante 1/10G, ce qui permet aux utilisateurs de créer de manière flexible un réseau pour répondre aux besoins de divers scénarios.

Alimentation d'énergie intelligente de PoE

◇La gestion de réseau de PoE, réalisent l'allocation de puissance de port de PoE, l'arrangement de priorité, la visualisation de statut de puissance de port, la planification de temps, etc.

◇Conformez-vous à IEEE 802.3 af/à la norme de PoE, identifiez automatiquement des dispositifs de PoE pour l'alimentation d'énergie, et n'endommagez pas des dispositifs non-PoE.

◇Les ports RJ45 24*10/100/1000Base-T prennent en charge l'alimentation PoE pour répondre à la surveillance de la sécurité, aux systèmes de conférence téléphonique, à la couverture sans fil et à d'autres scénarios.

◇Le port PoE prend en charge le mécanisme de priorité. Lorsque la puissance restante est insuffisante, la puissance du port de haute priorité est donnée en priorité pour éviter une surcharge du dispositif.

Sécurité

◇Isolation portuaire et contrôle des tempêtes.

◇IP MAC port VLAN quadruple combinaison flexible fonction de liaison.

◇L'authentification 802.1X fournit des fonctions d'authentification pour les ordinateurs LAN et contrôle l'état d'autorisation des ports contrôlés en fonction des résultats d'authentification.

Forte capacité de traitement des affaires

◇Réseau d'anneau de soutien ERPS et STP/RSTP/MSTP pour éliminer les boucles de couche 2 et réaliser la sauvegarde de lien.

◇Soutenez IEEE802.1Q VLAN, les utilisateurs peuvent avec souplesse diviser VLAN, la voix VLAN, et la configuration de QinQ selon leurs besoins.

◇Soutenez l'agrégation statique et dynamique pour augmenter effectivement la bande passante de lien, réalisez l'équilibrage de charge, la sauvegarde de lien, et améliorez la fiabilité de lien.

◇Soutenez QoS, basé sur port, 802.1P, et DSCP-basé trois modes prioritaires et quatre algorithmes de planification de file d'attente: Equ, SP, WRR, et SP WRR.

◇Prise en charge de l'ACL pour filtrer les paquets de données en configurant les opérations de traitement de règles et les autorisations de temps correspondantes, et fournir des stratégies de contrôle d'accès de sécurité flexibles.

◇Prend en charge le protocole multicast IGMP V1/V2/V3, IGMP Snooping répond aux exigences de surveillance vidéo haute définition multi-terminal et d'accès à la vidéoconférence.

Stable et fiable

◇CCC, CE, FCC, RoHS.

◇Alimentation auto-développée, haute redondance, fournissant une puissance de sortie PoE à long terme et stable.

◇Le panneau convivial peut montrer le statut de dispositif par l'indicateur de LED de PWR, de SYS, de lien, de L/A, et de PoE.

◇Consommation de puissance faible, avec la fan, la coquille en acier galvanisée en métal, et l'excellente dissipation thermique pour assurer le fonctionnement stable du commutateur.

Gestion O & M facile

◇Soutien CPU surveillance, surveillance de la mémoire, détection Ping, et la détection de longueur de câble.

◇HTTPS, SSLV3, SSHV1/V2 et d'autres méthodes de cryptage sont plus sécurisés dans la gestion.

◇RMON, le log système, et les statistiques de trafic de port sont commodes pour l'optimisation et la transformation de réseau.

◇LLDP est pratique pour le système de gestion de réseau pour interroger et juger l'état de communication de la liaison.

◇Soutenir diverses méthodes de gestion et de maintenance telles que la gestion de réseau Web, la ligne de commande CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet, etc.

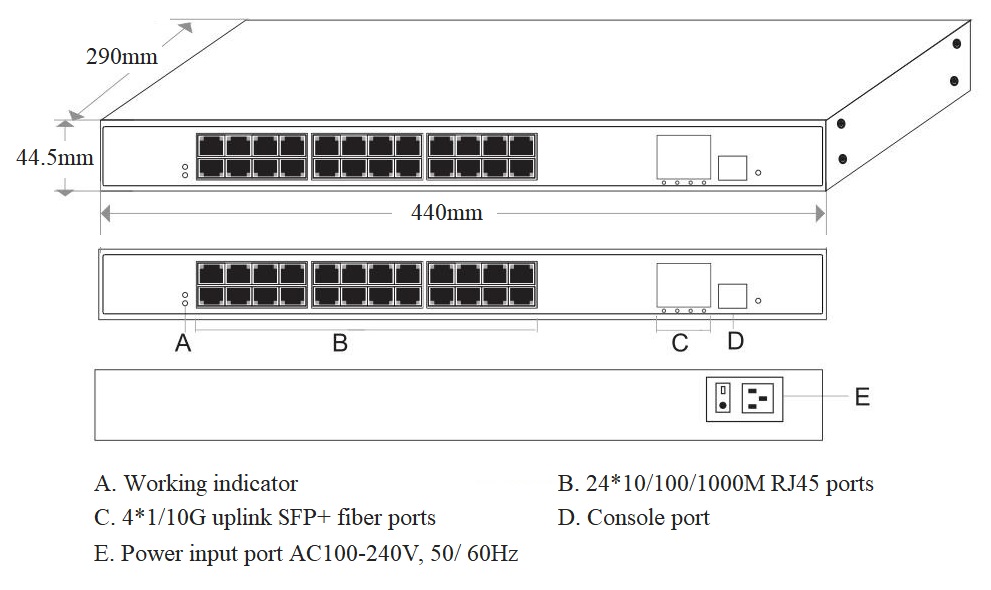

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation intégrée
ONV-POE38028PFM	L3 a contrôlé le commutateur de fibre de PoE avec les ports de fibre de la liaison montante SFP + de 41/10G et les ports RJ45 de 2410/100/1000M. Le port 1-24 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il alimentation d'énergie intégrée et 1U/19 "installation d'armoire.	400W
ONV-POE38028PFM-at		600W
Remarque:Le module optique n'est pas inclus et doit être acheté séparément.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	28-port 10G uplink L3 a contrôlé le commutateur de PoE	1	ENSEMBLE
	Câble d'alimentation AC	1	PC
	Ligne RJ45-DB9	1	PC
	Kit de montage(Oreille suspendue)	1	ENSEMBLE
	Guide de l'utilisateur	1	PC
	Carte de garantie	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
1.25G OPtiqueMOdule	2630	Module optique de SFP, 1.25G multi-Double fibre 850nm, distance de mode de transmission: 550m,Interface LC. Prend en charge la fonction DDM et branchement à chaud.	PC
	2632	Module optique de SFP, 1.25G double fibre monomode 1310nm, distance de transmission: 20km,Interface LC. Prend en charge la fonction DDM et branchement à chaud.	PC
	2612-T	Module optique de SFP, fibre 1.25G simple monomode TX1310nm/RX1550nm, distance de transmission: 20km,Interface LC. Prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2613-R	Module optique de SFP, 1.25G fibre simple monomode TX1550nm/RX1310nm, distance de transmission: 20km,Interface LC. Prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2612-T-SC	Module optique de SFP, fibre 1.25G simple monomode TX1310nm/RX1550nm, distance de transmission: 20km,SInterface C. Prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2613-R-SC	Module optique de SFP, 1.25G fibre simple monomode TX1550nm/RX1310nm, distance de transmission: 20km,SInterface C. Prend en charge la fonction DDM et branchement à chaud.	PC
Puissance MOdule	2633	Le module optique de 1.25G SFP transfère au port RJ45 de 10/100/1000M.	PC
10G OPtiqueMOdule	6630	Module optique SFP +, 10GMDouble fibre ulti-mode 850nm, distance de transmission: 300m,Interface LC. Prend en charge la fonction DDM et branchement à chaud.	PC
	7832	Module optique SFP +, 10GSDouble fibre 1310nm, distance mode-unité de transmission: 20km,Interface LC. Prend en charge la fonction DDM et branchement à chaud.	PC
	7832-33	Module optique SFP +, 10GSFibre simple à mode unique TX1330nm/RX1270nm, distance de transmission: 20km,Interface LC. Prend en charge la fonction DDM et branchement à chaud.	PC
	7832-27	Module optique SFP +, 10GSFibre simple à mode unique TX1270nm/RX13300nm, distance de transmission: 20km,Interface LC. Prend en charge la fonction DDM et branchement à chaud.	PC

PRODUIT CONNEXE

Modèle	Description
ONV-POE38036PFM	L3Commutateur contrôlé de fibre de PoE avec les ports RJ45 de 2410/100/1000M et les ports de fibre de 8100/1000M SFP et 4*1/10GLiaison montantePorts de fibre de SFP +. Le port 1-24 peut soutenir IEEE802.3Af/à la norme PoE.Il intégré400WAlimentation d'énergie et 1U/19» installation d'armoire.
ONV-POE38048PFM	L3Commutateur contrôlé de fibre de PoE avec 4810/100/1000M RJ45 ports et 41/10GLiaison montantePorts de fibre de SFP +. Le port 1-48 peut soutenir IEEE802.3Af/à la norme PoE.Il intégré600WAlimentation d'énergie et 1U/19» installation d'armoire.

SPÉCIFICATION TECHNIQUE

Modèle	ONV-POE38028PFM	ONV-POE38028PFM-at
Caractéristiques de l'interface
FixePORT	1 * Console RS232 port (115200,N,8,1) Ports de fibre de la liaison montante 41/10G SFP (données) Ports de 2410/100/1000Base-T PoE (données/puissance)
Port Ethernet	Le port 1-24 peut soutenir la auto-détection de 10/100/1000BaseT, plein/auto-adaptation semi-duplex de MDI/ MDI-X
Transmission à paire torsadée	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres)
Port de fibre optique	Le port de fibre optique de 1/10G SFP, défaut aucun incluent le module optique (la fibre unimodale/à plusieurs modes de fonctionnement, simple facultatifs/double module optique de fibre. LC)
Extension de port de fibre optique	Extension du module optique Turbo overclocking 2.5G et réseau en anneau
Câble optique/Distance	Multi-mode: 850nm/ 0-500m, 850nm/ 0-300m(10G) Monomode: 1310nm/ 0-40km, 1550nm/ 0-120km
Paramètre de puce
Type de gestion de réseau	L3
Protocole réseau	IEEE802.3 10BASE-T, IEEE802.3i 10Base-T, IEEE802.3u 100Base-TX IEEE802.3ab 1000Base-T, IEEE802.3z 1000Base-X, IEEE802.3ae 10GBase-SR/LR, IEEEE802.3x
Mode de transmission	Stocker et avancer (pleine vitesse de fil)
Capacité de commutation	176Gbps (non bloquant)
Expédition Taux @ 64 octet	95,23 Mpps
CPU	500MHz
DRAM	2G
FLASH	128M
MAC	32K
Mémoire tampon	32M
JumboFRame	9.6K
LED Indicateur	Système: SYS (vert), Réseau: Lien (jaune), PoE: PoE (vert), Port de fibre: L/A (vert)
Réinitialiser l'interrupteur	Oui, appuyez et maintenez le commutateur pendant 10 secondes et relâchez-le pour restaurer les réglages d'usine
PoE & Alimentation électrique
POEPort	Port 1-24
Gestion PoE	Configuration de limite de puissance totale de l'alimentation PoE Démarrage de retard de puissance, travail de PoE et ordonnancement de temps Affichage d'état de fonctionnement Port PoE, configuration prioritaire de sortie Port PoE Port PoE distribution de puissance de sortie, PoE on/off, af/à la distribution de puissance
Pin d'alimentation d'énergie	1/2( ) 3/6 (-)
Puissance maximum par port	30W, IEEE 802,3 af/at
PWR total/tension d'entrée	400W/ (AC100-240V)	600W/ (AC100-240V)
Consommation de puissance	Veille <25W, pleine charge <400W	Veille <30W, chargement complet <600W
Alimentation électrique	Alimentation d'énergie intégrée, AC100 ~ 240V 50-60Hz, 5.0A	Alimentation d'énergie intégrée, AC100 ~ 240V 50-60Hz, 6.6A
Paramètre physique
Opération TEMP/Humidité	-20 ~ + 55 °C, 5% ~ 90% RH sans condensation
TEMP/Humidité de stockage	-40 ~ + 80 °C, 5% ~ 95% RH sans condensation
Dimension(L * W * H)	44029044.5mm
Poids net/brut	4,0 kg/4,8 kg	4,3 kg/5,2 kg
Installation	Bureau, 1U/19 ''armoire
Certification et garantie
Protection contre la foudre	Protection contre la foudre: 4KV 8/20us, niveau de protection: IP30
Certification	Ccc, marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe B, RoHS de la pièce 15 de FCC
Garantie	3 ans, entretien à vie.
Fonctionnalité de gestion réseau
Interface	Contrôle de flux IEEE802.3x (Full-duplex) Réglage de protection de la température du port Pas de port de connexion automatique de sommeil Réglage de l'économie d'énergie Port vert Ethernet Contrôle de la tempête de diffusion basé sur la vitesse du port Diagnostic numérique en temps réel optique du port DDMI de SFP La limite de vitesse du flux de message dans le port d'accès, la taille des particules mini est de 64Kbps.
Routage L3	Routage IPV4 à coût égal NG protocole max 1000 entrées Protocole ARP max 1000 entrées Le groupe maximum d'IPV4/IPV6 VRRP est 255 Pingv6, Telnetv6, TFTPv6, DNSv6, ICMPv6 L'interface IPV4/IPV6 VLANIF prend en charge jusqu'à 128 La route statique IPV4/IPV6/route par défaut prend en charge jusqu'à 128 entrées Fonction de gestion du réseau L3, gestion de double-pile IPV4/IPV6 Routage dynamique IPV4, RIPv1/v2, OSPFv2, BGP4 , 4000 entrées de routage Routage dynamique IPV6 OSPFv3, BGP , RIPng, gestion IPV6, 1000 entrées de routage L3 routage et expédition, communication de soutien entre différents segments de réseau et VLAN différent
VLAN	Voix VLAN, configuration QinQ, IEEE802.1q VLAN basé sur le MAC, VLAN basé sur le protocole 4K VLAN basé sur le port, configuration de port d'Access, tronc, hybride.
Agrégation de port	Agrégation dynamique LACP, agrégation statique Max 14 groupes d'agrégation et 8 ports par groupe.
Spanning Arbre	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Protocole réseau en anneau	250 anneaux tout au plus, Max 250 appareils par anneau. G.8032 (ERPS), temps de récupération inférieur à 20ms
Multidiffusion	MLD Snooping, Multicast VLAN, déconnexion rapide IGMP Snooping v1/v2, 1024 groupes de multidiffusion maximum
Mise en miroir du port	Mise en miroir de données bidirectionnelle basée sur le port
QoS	Diff-Serv QoS, Marque de priorité/Remarque Algorithme de planification de file d'attente (SP, WRR, SP WRR) Limitation basée sur le débit, filtrage de paquets basé sur le débit 8 * files d'attente de sortie de chaque port, mappage de priorité 802.1p/ DSCP
ACL	ACL d'émission basé sur port, ACL basé sur le port et VLAN Filtrage des paquets L2 à L4, correspondant au premier message de 80 octets. Fournissez l'ACL basé sur MAC, l'adresse MAC de destination, la source IP, l'IP de destination, le type de protocole IP, le port de TCP/UDP, la plage de ports de TCP/UDP, et le VLAN, etc.
Sécurité	Fonction limitante de taux de message d'ARP Suppression de message de diffusion de port SSL assure la sécurité de la transmission des données Certification AAA et RADIUS et TACACS Limiter le nombre d'adresses MAC apprises Isolation des ports, mécanisme de sauvegarde des données de l'hôte Attaque anti-DoS, fonction de détection d'intrusion ARP Fonction obligatoire quadruple de port de MAC VLAN d'IP Protection d'adresse IP de source, trou noir d'adresse MAC Gestion hiérarchique des utilisateurs et protection par mot de passe SSH 2.0 fournit un canal crypté sécurisé pour la connexion utilisateur Authentification IEEE802.1X/authentification par adresse MAC centralisée
DHCP	Client DHCP, surveillance DHCP, serveur DHCP, relais DHCP
Gestion	Journal de travail système, protocole de découverte de couche de liaison Horloge de NTP, détection de longueur de câble, SNMP V1/V2/V3 Détection ping, gestion de réseau Web (HTTPS) Gestion de cluster de plateforme ONV-NMS (SNMP LLDP) Récupération en un clic, état d'utilisation du CPU en temps réel FTP, TFTP, Xmodem, téléchargement de fichier SFTP et gestion des téléchargements Configuration de ligne de commande du modem/Telnet/ SSH2.0 CLI de console/AUX
Système	Navigateur Web: Mozilla Firefox 2.5 ou supérieur, Google Chrome V42 ou supérieur, câble Ethernet Cat5 et supérieur TCP/IP, adaptateur réseau et système d'exploitation réseau (tel que Microsoft Windows, Linux, Mac OS X) installés sur chaque ordinateur dans le câble Ethernet réseau Cat5 et supérieur
