Commutateur PoE administrable de niveau 3 à 16 ports avec liaison montante 10G

Modèle： ONV-POE56168PFM

Switch PoE administrable de niveau 3 avec 8 ports RJ45 10/100/1000 Mbit/s, 4 ports fibre SFP 100/1000 Mbit/s et 4 ports fibre SFP+ 1/10 Gbit/s. Les ports 1 à 8 sont compatibles avec la norme PoE IEEE 802.3af/at. Il intègre une alimentation et s'installe dans une baie 1U/19".

Je veux faire une enquête

Aperçu
Spécification technique

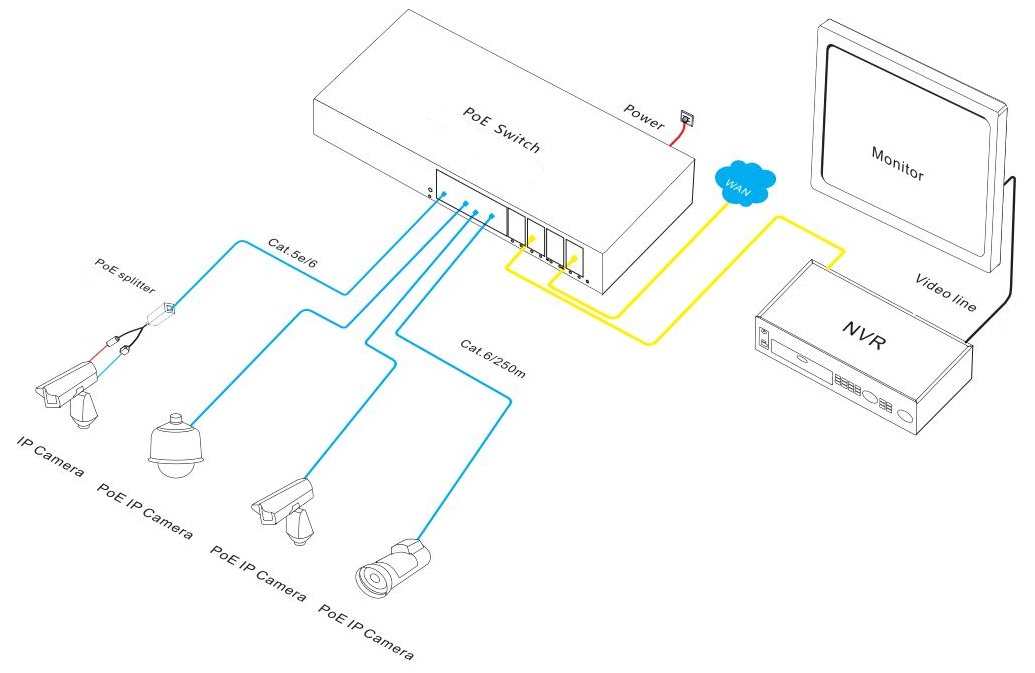

Application
Documents
Produits connexes

PRÉSENTATION

Le ONV-POE56168PFM est un commutateur PoE administrable 10G développé par ONV. Il dispose de 8 ports RJ45 adaptatifs 10/100/1000Base-T, de 4 ports fibre SFP 100/1000Base-X et de 4 ports fibre SFP+ 1/10G. Les ports 1 à 8 sont compatibles avec la norme PoE IEEE 802.3af/at et fournissent une puissance PoE maximale de 30 W par port. Ce dispositif d'alimentation PoE détecte et reconnaît automatiquement les équipements compatibles et les alimente via le réseau. Il peut ainsi alimenter des terminaux PoE tels que des points d'accès sans fil, des caméras IP, des téléphones VoIP et des interphones de contrôle d'accès vidéo, répondant ainsi aux exigences des environnements réseau nécessitant une alimentation PoE haute densité. Il convient aux hôtels, campus, parcs, supermarchés, sites touristiques, dortoirs d'usine et PME pour la mise en place de réseaux de communication économiques, performants, stables et fiables.

L'ONV-POE56168PFM offre des fonctionnalités de gestion de réseau de couche 3, prend en charge la gestion IPv4/IPv6, le routage et le transfert dynamiques, un mécanisme de protection de sécurité complet, des politiques ACL/QoS robustes et une fonctionnalité VLAN étendue, simplifiant ainsi sa gestion et sa maintenance. Il prend en charge plusieurs protocoles de redondance réseau, notamment STP/RSTP/MSTP (< 50 ms) et ERPS (ITU-T G.8032) (< 20 ms), renforçant la redondance des liaisons et la fiabilité du réseau. En cas de panne de réseau unidirectionnelle, la communication est rapidement rétablie, garantissant ainsi la continuité de service pour les applications critiques. En fonction des exigences spécifiques de l'application, il prend en charge la gestion des ports, la gestion des adresses de routage, le contrôle du flux de ports, la segmentation VLAN, IGMP, les politiques de sécurité et d'autres configurations de services d'application via le Web, l'interface de ligne de commande (CLI), SNMP, Telnet et d'autres méthodes de gestion de réseau.

CARACTÉRISTIQUES

Accès Gigabit, liaison montante avec port fibre SFP+ 1/10G

◇ Prise en charge du transfert de données à vitesse filaire sans blocage.

◇ Prise en charge du mode duplex intégral (IEEE 802.3x) et du mode semi-duplex (avec gestion de la contre-pression).

◇ Combinaison d'un port RJ45 Gigabit et d'un port fibre SFP+ 1/10G pour une architecture réseau flexible adaptée à divers scénarios.

Alimentation PoE intelligente

◇ Conforme à la norme PoE IEEE 802.3af/at : identification automatique des périphériques PoE et protection des périphériques non compatibles.

◇ 8 ports RJ45 10/100/1000Base-T prennent en charge l'alimentation PoE pour la surveillance, les systèmes de conférence téléphonique, la couverture sans fil et d'autres applications.

◇ Prise en charge de la gestion du réseau PoE, configurable via l'interface de gestion pour activer/désactiver les ports PoE, vérifier leur état d'alimentation, programmer leur alimentation, etc.

Sécurité

◇ Prise en charge des fonctions de liaison port + MAC et IP + MAC + port.

◇ Prise en charge de l'isolation des ports et de la suppression des tempêtes de diffusion.

◇ Prise en charge de l'authentification 802.1X, permettant l'authentification des ordinateurs du réseau local et le contrôle de l'autorisation des ports en fonction des résultats.

Forte capacité de traitement des données métier

◇ Prise en charge des VLAN IEEE 802.1Q ; les utilisateurs peuvent configurer les VLAN, les VLAN voix et les VLAN QinQ selon leurs besoins.

◇ Prise en charge des réseaux en anneau ERPS et des protocoles STP/RSTP/MSTP pour éliminer les boucles de couche 2 et assurer la redondance des liens.

◇ Prise en charge de l'agrégation statique et dynamique pour augmenter la bande passante, équilibrer la charge, assurer la redondance des liens et améliorer leur fiabilité.

◇ Prise en charge de la QoS, de trois modes de priorité (basés sur le port, 802.1P et DSCP) et de quatre algorithmes d'ordonnancement de files d'attente : Equ, SP, WRR et SP+WRR.

◇ Prise en charge du protocole de multidiffusion IGMP V1/V2/V3. L'IGMP Snooping répond aux exigences d'accès à la vidéosurveillance haute définition multi-terminaux et à la visioconférence.

◇ Prise en charge des ACL pour le filtrage des paquets de données par la configuration des opérations de traitement des règles de correspondance et des autorisations temporelles, offrant ainsi des politiques de contrôle d'accès flexibles.

Stable et fiable

◇ Certifications CE, FCC et RoHS.

◇ Alimentation développée en interne, à haute redondance, assurant une alimentation PoE stable et durable.

◇ Panneau de commande intuitif affichant l'état de l'appareil grâce aux indicateurs LED PWR, SYS, Link, L/A et PoE.

◇ Faible consommation d'énergie grâce à un ventilateur, un boîtier en acier galvanisé et une excellente dissipation thermique, garantissant un fonctionnement stable du commutateur.

Gestion simplifiée de l'exploitation et de la maintenance.

◇ Sécurité renforcée grâce aux méthodes de chiffrement HTTPS, SSLv3, SSHv1/v2 et autres.

◇ Journal système et statistiques de trafic des ports pour une optimisation et une transformation du réseau facilitées.

◇ Prise en charge de la surveillance du processeur, de la mémoire, de la détection Ping et de la longueur des câbles.

◇ LLDP simplifie l'interrogation et l'évaluation de l'état de communication des liaisons par le système de gestion de réseau.

◇ Prise en charge de diverses méthodes de gestion et de maintenance : interface web, ligne de commande (console, Telnet), SNMP (v1/v2/v3), etc.

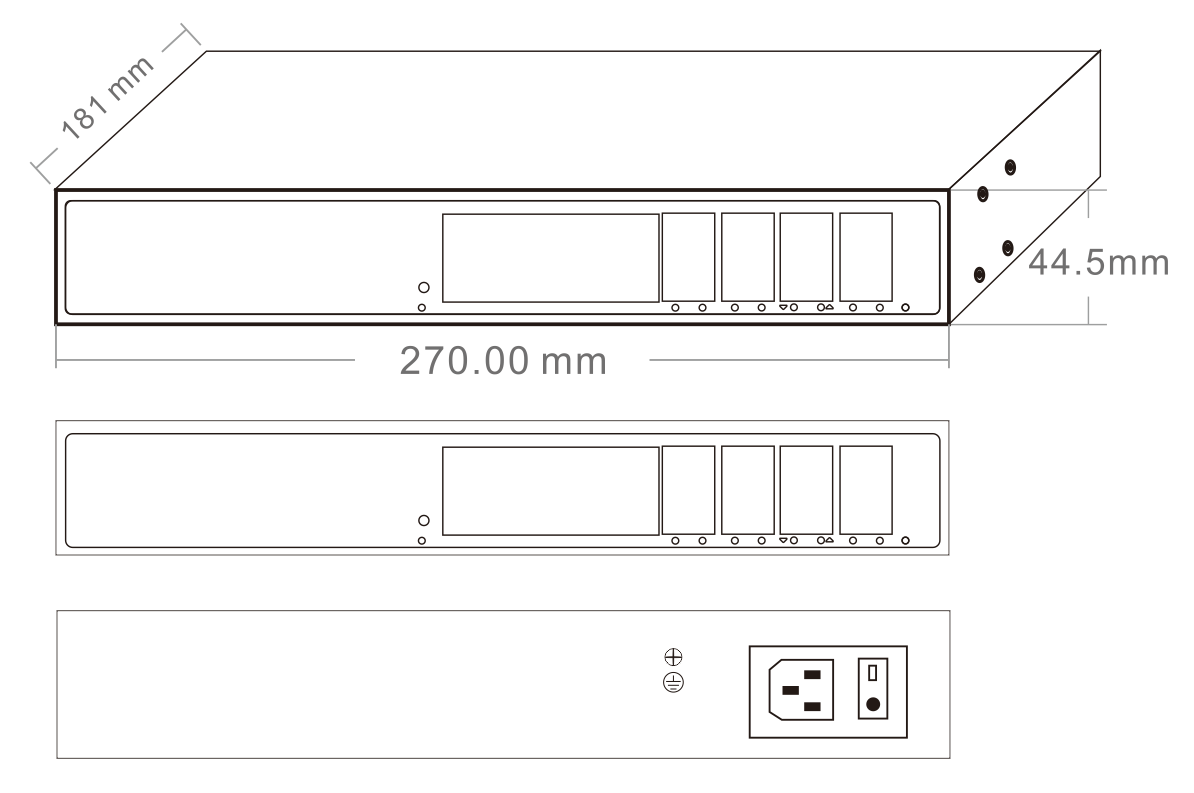

DIMENSIONS

INFORMATIONS DE COMMANDE

Modèle	Description	Alimentation Intégrée
ONV-POE56168PFM	Switch PoE administrable de niveau 3 avec 8 ports RJ45 10/100/1000 Mbit/s, 4 ports fibre SFP 100/1000 Mbit/s et 4 ports fibre SFP+ 1/10 Gbit/s. Les ports 1 à 8 sont compatibles avec la norme PoE IEEE 802.3af/at. Il intègre une alimentation et s'installe dans une baie 1U/19".	160 W
Remarque: Le module optique n'est pas inclus et doit être acheté séparément.

LISTE DE COLISAGE

Liste De Colisage	Contenu	Qté	Unité
	Commutateur PoE administrable 16 ports 10G	1	PC
	Câble d'alimentation secteur	1	PC
	Câble adaptateur RJ45-DB9	1	PC
	Guide d'utilisation	1	PC
	Carte de garantie et certificat de conformité	1	PC

MODULE OPTIQUE

Produit	Modèle	Descrição	Unité
Module Optique 1,25G	2630	Módulo ótico SFP, fibra dupla multimodo 1.25G 850 nm, distância de transmissão: 500 m, 2 interfaces LC. Suporta função DDM e ligação a quente.	PC
	2632	Módulo ótico SFP, fibra dupla monomodo 1.25G 1310 nm, distância de transmissão: 20 km, 2 interfaces LC. Suporta função DDM e ligação a quente.	PC
	2612-T	Módulo ótico SFP, fibra única monomodo 1.25G TX1310nm, distância de transmissão: 20 km, 1 interface LC. Suporta função DDM e ligação a quente.	PC
	2613-R	Módulo ótico SFP, fibra única monomodo 1.25G TX1550nm, distância de transmissão: 20 km, 1 interface LC. Suporta função DDM e ligação a quente.	PC
Module Optique 10G	6630	Módulo ótico SFP+, fibra dupla multimodo de 10G 850 nm, distância de transmissão: 300 m, 2 interfaces LC. Suporta função DDM e ligação a quente.	PC
	7832	Módulo ótico SFP+, fibra dupla monomodo de 10G 1310 nm, distância de transmissão: 20 km, 2 interfaces LC. Suporta função DDM e ligação a quente.	PC
	7832-27	Módulo ótico SFP+, fibra única monomodo de 10G TX1270nm, distância de transmissão: 20 km, 1 interface LC. Suporta função DDM e ligação a quente.	PC
	7832-33	Módulo ótico SFP+, fibra única monomodo 10G TX 1330 nm, distância de transmissão: 20 km, 1 interface LC. Suporta função DDM e ligação a quente.	PC

SPÉCIFICATIONS TECHNIQUES

Modèle	ONV-POE56168PFM
Caractéristiques de l'interface
Port Fixe	1 port console (115200, N,8,1) 4 ports fibre SFP+ 1/10G (Données) 4 ports fibre SFP 100/1000Base-X (Données) 8 ports PoE 10/100/1000Base-T (Données/Alimentation)
Port Ethernet	Les ports 1 à 8 prennent en charge la détection automatique 10/100/1000Base-T(X) et l'auto-adaptation MDI/MDI-X en mode duplex intégral/semi-duplex.
Transmission Par Paire Torsadée	10BASE-T : câble UTP Cat3, 4 ou 5 (≤ 100 mètres) 100BASE-TX : câble UTP Cat5 ou supérieur (≤ 100 mètres) 1000BASE-T : câble UTP Cat5e/6 ou supérieur (≤ 100 mètres)
Port Fibre Optique	Module optique non inclus (module optique monomode/multimode, fibre unique/double fibre en option. LC)
Extension De Port Fibre Optique	Extension de module optique 2,5G avec overclocking turbo et réseau en anneau
Câble Optique / Distance	Multimode: 850 nm / 0-550 m (1 Gbit/s), 850 nm / 0-300 m (10 Gbit/s); Monomode: 1310 nm / 0-40 km, 1550 nm / 0-120 km
Paramètres de la puce
Type de Gestion de Réseau	L3
Protocole Réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-SR/LR, IEEE 802.3x
Mode de Transfert	Stockage et retransmission (Débit maximal)
Capacité de Commutation	128 Gbit/s (non bloquant)
Débit de transfert (64 octets)	77,38 Mpps
Fréquence du processeur (Hz)	800 Mbit/s
Mémoire vive (DRAM)	1 Gbit/s
Mémoire Flash (FLASH)	128 Mbit/s
Mémoire MAC	16 Kbit/s
Mémoire Tampon	12 Mbit/s
Trame Jumbo	12 Kbit/s
Voyant LED	Système : SYS (Vert), Réseau : Liaison (Jaune), Port fibre : L/A (Vert), PoE : PoE (Vert)
Bouton de Réinitialisation	Oui, maintenez le commutateur enfoncé pendant 10 secondes, puis relâchez-le pour rétablir les paramètres d’usine.
PoE et Alimentation
Port PoE	Ports 1 à 8
Gestion PoE	Affichage en temps réel de la consommation PoE par port, activation/désactivation de la sortie PoE par port, programmation PoE
Broche d'alimentation	1/2 (+) 3/6 (-)
Puissance Maximale par Port	30 W, IEEE 802.3af/at
Consommation électrique	Veille < 13 W, pleine charge < 160 W
Puissance Totale / Tension d'entrée	160 W (100-240 V CA)
Alimentation	Alimentation intégrée, 100-240 V CA, 50-60 Hz, 3 A
Paramètres Physiques
Température et Humidité de Fonctionnement	-20 à 55 °C, 5 à 90 % HR (sans condensation)
Température et Humidité de Stockage	-40 à 75 °C, 5 à 95 % HR (sans condensation)
Dimensions	270 x 181 x 44,5 mm
Poids Net/Brut	1,6 kg / 2,2 kg
Installation	Boîtier de bureau, 1U / 19 pouces
Certification et Garantie
Protection contre la foudre	Protection contre la foudre : 6 kV 8/20 µs, Indice de protection : IP30
Certification	Marquage CE, usage commercial, CE/LVD EN62368-1, FCC Part 15, RoHS
Garantie	Garantie de 3 ans, maintenance à vie
Fonctionnalité de Gestion de Réseau
Interface	Gestion du flux en temps réel (intervalle de flux) Suppression des tempêtes de diffusion basée sur le débit du port Diagnostic numérique en temps réel DDMI du module optique SFP Configuration et affichage de l'état de l'économie d'énergie EEE Green Ethernet du port Contrôle de flux IEEE 802.3x (duplex intégral), mécanisme de protection contre les exceptions de port Limitation du débit du trafic de paquets sur les ports entrants et sortants ; granularité minimale : 16 kbit/s, maximum : 1 Gbit/s
Fonctionnalité de Couche 3	Prise en charge du routage à coût égal IPv4 Prise en charge du protocole NG (1 000 entrées maximum) Prise en charge du protocole ARP (1 000 entrées maximum) Prise en charge de Pingv6, Telnetv6, TFTPv6, DNSv6 et ICMPv6 Prise en charge de VRRP IPv4/IPv6 (255 groupes maximum par groupe) Prise en charge des interfaces VLAN IPv4/IPv6 (64 interfaces maximum par VLAN) Prise en charge du routage dynamique IPv4, RIPv1/v2 et OSPFv2, avec 2 000 entrées de routage. Prise en charge des fonctions de gestion de réseau de couche 3 et de la gestion double pile IPv4/IPv6. Prise en charge des routes statiques et par défaut IPv4/IPv6, avec un maximum de 64 entrées par protocole. Prise en charge du routage, du transfert et de la communication de couche 3 entre différents segments de réseau et de VLAN.
VLAN	Prise en charge des VLAN voix, prise en charge des VLAN basés sur les protocoles IEEE 802.1q, prise en charge des configurations de ports d'accès, de jonction et hybrides Prise en charge du protocole VLAN GVRP, prise en charge des VLAN basés sur les ports (4K) Prise en charge de la configuration QinQ, prise en charge des VLAN basés sur les adresses MAC
Agrégation de Ports	Agrégation dynamique LACP, agrégation statique, jusqu'à 8 groupes d'agrégation et 8 ports par groupe.
Spanning Tree	Protection, filtrage et transfert des BPDU STP, STP (IEEE 802.1d), RSTP (IEEE 802.1w), MSTP (IEEE 802.1s)
Réseau en Anneau ERPS	Réseau en anneau ERPS, temps de récupération inférieur à 20 ms, ITU-T G.8032
Multidiffusion	VLAN multicast, déconnexion rapide des utilisateurs, MLD Snooping, MVR (enregistrement VLAN multicast), IGMP Snooping v1/v2/v3 et jusqu'à 1024 groupes multicast
Mise en Miroir	Mise en miroir bidirectionnelle du trafic pour les ports de base Mise en miroir un-à-plusieurs, prend en charge jusqu'à 4 sessions de ports
QoS	Algorithme d'ordonnancement des files d'attente (SP, WRR, SP+WRR), 8 files d'attente de sortie par port, mappage de priorité 802.1p/DSCP Limitation de débit basée sur le flux, redirection basée sur le flux, filtrage de paquets basé sur le flux, QoS Diff-Serv, marquage/remarque de priorité
ACL	Prise en charge du déploiement des ACL par port et VLAN. Prise en charge du filtrage de paquets L2-L4, avec possibilité de filtrer les 80 premiers octets d'un paquet. Définition des ACL basée sur l'adresse MAC source, l'adresse MAC de destination, l'adresse IP source, l'adresse IP de destination, le type de protocole IP, le port TCP/UDP, la plage de ports TCP/UDP, le VLAN, etc.
Sécurité	Authentification AAA, RADIUS et TACACS+ (authentification uniquement, autorisation et comptabilisation non prises en charge) SSL, garantissant la sécurité des transmissions de données ; SSH 2.0, fournissant un canal chiffré et sécurisé pour la connexion utilisateur Protection de l'adresse IP source, détection d'intrusion ARP, protection contre les attaques DoS, mécanisme de sauvegarde des données hôtes Protection contre les attaques par déni de service (DoS), authentification IEEE 802.1X basée sur les ports et les adresses MAC, isolation des ports Suppression des paquets diffusés sur les ports, fonction de liaison à quatre éléments IP+MAC+VLAN+port, fonction de protection de l'adresse IP source Limitation de l'apprentissage des adresses MAC, gestion hiérarchique des utilisateurs et protection par mot de passe, limitation du débit des paquets ARP
DHCP	Client DHCP, surveillance DHCP, serveur DHCP
Gestion	Gestion des transferts de fichiers HTTP et TFTP, SNMP v1/v2c/v3, gestion de cluster sur la plateforme ONV NMS (LLDP + SNMP) Détection ping, gestion du réseau web (HTTPS), configuration en ligne de commande (console/SSH/Telnet/CLI), détection de la longueur du câble Horloge NTP, journal d'activité système, restauration en un clic, affichage de l'utilisation du processeur en temps réel, protocole LLDP (Link Layer Discovery Protocol)
Système	Navigateur web : Google Chrome v42 ou version ultérieure, Mozilla Firefox 2.5 ou version ultérieure, Microsoft Internet Explorer 10 ou version ultérieure, câble Ethernet de catégorie 5 ou supérieure. Protocole TCP/IP, carte réseau et système d'exploitation réseau (Microsoft Windows, Linux ou macOS, par exemple) installés sur chaque ordinateur du réseau, câble Ethernet de catégorie 5 ou supérieure.
