Commutateur géré de la liaison montante 10G 28-port L3 PoE-Commutateur L3 PoE

Commutateur géré de la liaison montante 10G 28-port L3 PoE

Modèle： ONV-POE58028PFM

L3 a contrôlé le commutateur de fibre de PoE avec les ports de fibre de SFP de liaison montante de 4*1/10G et les ports RJ45 de 24*10/100/1000M. Le port 1-24 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il intégré 400W alimentation et 1U/19 "installation de l'armoire.

Je veux faire une enquête

Aperçu
Spécification technique

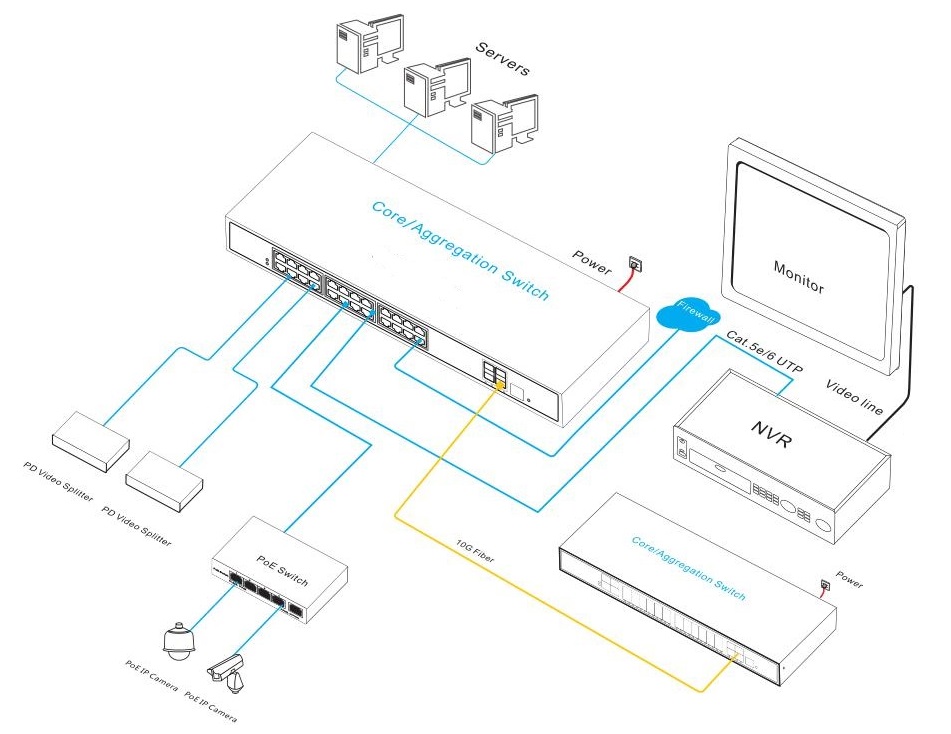

Application
Documents
Produits connexes

APERÇU

LeONV-POE58028PFMEst une liaison montante 10GL3PoE géréFibreCommutateur développé indépendamment par ONV.Il a 24*10/100/1000Base-TAdaptatifPorts RJ45 et 4*1/10GLiaison montantePorts fibre SFP +.Port 1-24 peut soutenir IEEE 802.3 af/à la norme PoEEt sPuissance PoE ingle-port atteint 30W. En tant que dispositif d'alimentation PoE, il peut détecter et reconnaître automatiquement l'équipement de réception d'énergie qui répond à la norme et l'alimentation via le câble réseau. Il peut alimenter l'équipement terminal POE tel que l'AP sans fil, caméra IP, téléphone VoIP, interphone de contrôle d'accès visuel, etc. à travers un câble réseau pour répondre à l'environnement réseau qui a besoin d'une alimentation PoE haute densité. Il convient aux hôtels, aux campus, aux dortoirs d'usine et aux petites et moyennes entreprises.

LeONV-POE58052PFMAL3Fonction de gestion réseau complète, prend en charge IPV4/Gestion IPV6,Acheminement dynamique à pleine vitesse,Mécanisme complet de protection de sécurité, ACL complet/La politique de QoS, et les fonctions riches de VLAN, et est facile à gérer et à maintenir. Prend en charge plusieurs protocoles de redondance réseau STP/RSTP/MSTP (<50ms) et (ITU-T G.8032) ERPS pour améliorer la sauvegarde des liaisons et la fiabilité du réseau. Lorsqu'un réseau à sens unique échoue, la communication peut être rapidement rétablie pour garantir une communication ininterrompue importante pour les applications. Selon les exigences réelles de l'application, vous pouvez configurer plusieurs services d'application tels que la gestion de l'alimentation PoE, le contrôle du trafic portuaire, la division VLAN et SNMP via le mode de gestion du réseau Web.

CARACTÉRISTIQUE

Accès Gigabit, port fibre SFP 1/10G de liaison montante

◇Prend en charge la transmission de vitesse de fil sans blocage.

◇Prend en charge le duplex intégral basé sur IEEE802.3x et le semi-duplex basé sur la contre-pression.

◇Prend en charge le port Gigabit RJ45 et la combinaison de ports fibre SFP 1/10G, ce qui permet aux utilisateurs de créer un réseau de manière flexible pour répondre aux besoins de divers scénarios.

Alimentation intelligente PoE

◇Gestion du réseau PoE, réalisez l'allocation de puissance du port PoE, le réglage des priorités, la visualisation de l'état de puissance du port, la planification du temps, etc.

◇Les ports PoE prennent en charge la priorité. Lorsque la puissance restante est insuffisante, la priorité est donnée aux ports hautement prioritaires pour éviter la surcharge de l'équipement.

◇Conformez-vous à la norme IEEE 802.3 af/at PoE, identifiez automatiquement les périphériques PoE pour l'alimentation et n'endommagez pas les périphériques non PoE.

◇Les ports RJ45 24*10/100/1000Base-T prennent en charge l'alimentation PoE pour répondre à la surveillance de la sécurité, aux systèmes de conférence téléphonique, à la couverture sans fil et à d'autres scénarios.

Forte capacité de traitement des entreprises

◇IEEE802.1Q VLAN, division VLAN flexible et configuration QinQ.

◇Le protocole d'arbre couvrant ERPS/STP/RSTP/MSTP élimine les boucles de couche 2 et réalise une sauvegarde de liaison.

◇QoS, basé sur les ports, basé sur 802.1P et basé sur DSCP trois modes de priorité et quatre algorithmes de planification de file d'attente: Equ, SP, WRR et SP WRR.

◇ACL pour filtrer les paquets de données en configurant les opérations de traitement des règles correspondantes et les autorisations de temps, et fournit des politiques de contrôle d'accès de sécurité flexibles.

◇L'agrégation statique et l'agrégation dynamique augmentent efficacement la bande passante de liaison, permettent un équilibrage de charge et une sauvegarde de liaison, et améliorent la fiabilité de la liaison.

◇Prend en charge le protocole de multidiffusion IGMP V1/V2/V3 et IGMP Snooping pour répondre aux besoins de la vidéosurveillance multi-terminal haute définition et de l'accès aux vidéoconférences.

Sécurité

◇Isolement des ports et contrôle des tempêtes.

◇Prend en charge la fonction de liaison de combinaison flexible quadruple du port MAC IP VLAN.

◇Prend en charge l'authentification 802.1X pour fournir des fonctions d'authentification pour les ordinateurs LAN et contrôler le statut d'autorisation des ports contrôlés en fonction des résultats d'authentification.

Stable et fiable

◇CCC, CE, FCC, RoHS.

◇Le panneau convivial peut afficher l'état de l'appareil via l'indicateur LED de PWR, Link,Et PoE.

◇L'utilisation d'une alimentation auto-développée avec une conception à haute redondance fournit une puissance de sortie PoE stable et à long terme.

◇Consommation de puissance faible, avec ventilateur, coque métallique en acier galvanisé et excellente dissipation thermique pour assurer le fonctionnement stable de l'interrupteur.

Gestion facile des opérations et des opérations

◇Surveillance du processeur, surveillance de la mémoire, détection Ping et détection de la longueur du câble.

◇Les méthodes de gestion du chiffrement telles que HTTPS, SSLV3 et SSHV1/V2 sont plus sécurisées.

◇RMON, les journaux système et les statistiques du trafic portuaire facilitent l'optimisation et la transformation du réseau.

◇LLDP facilite le système de gestion de réseau pour interroger et déterminer l'état de communication du lien.

◇Gestion du réseau Web, ligne de commande CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet et autres méthodes de gestion et de maintenance diversifiées.

Gestion facile des opérations et des opérations

◇Surveillance du processeur, surveillance de la mémoire, détection Ping et détection de la longueur du câble.

◇Les méthodes de gestion du chiffrement telles que HTTPS, SSLV3 et SSHV1/V2 sont plus sécurisées.

◇RMON, les journaux système et les statistiques du trafic portuaire facilitent l'optimisation et la transformation du réseau.

◇LLDP facilite le système de gestion de réseau pour interroger et déterminer l'état de communication du lien.

◇Gestion du réseau Web, ligne de commande CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet et autres méthodes de gestion et de maintenance diversifiées.

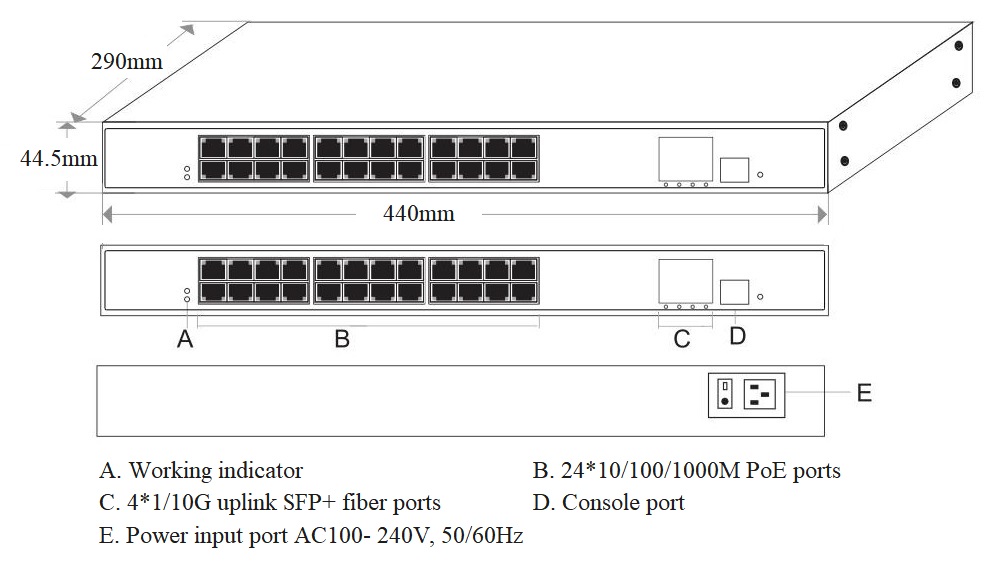

DIMENSION

COMMANDE DES INFORMATIONS

Modèle	Description	Alimentation intégrée
ONV-POE58028PFM	Commutateur de fibre PoE géré par L3 avec ports fibre SFP + de liaison montante 41/10G et ports RJ45 2410/100/1000M. Port 1-24Peut prendre en charge la norme IEEE 802.3 af/at PoE. Il alimentation intégrée et 1U/19 ”installation de l'armoire.	400W
ONV-POE58028PFM-at		600W
Remarque:Le module optique n'est pas inclus et doit être acheté.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur PoE géré par la liaison montante L3 à 28 ports 10G	1	ENSEMBLE
	Câble d'alimentation AC	1	PC
	Ligne RJ45-DB9	1	PC
	Kit de montage(Oreille suspendue)	1	ENSEMBLE
	Guide de l'utilisateur	1	PC
	Carte de garantie	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
1.25G OPtical MOdule	2630	Module optique SFP, double fibre multimode 1.25G 850nm, distance de transmission: 550m, interface LC. Prise en charge de la fonction DDM et du branchement à chaud.	PC
	2632	Module optique SFP, double fibre monomode 1.25G 1310nm, distance de transmission: 20km, interface LC. Prise en charge de la fonction DDM et du branchement à chaud.	PC
	2612-T	Module optique SFP, 1.25GFibre unique monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface LC. Prise en charge de la fonction DDM et du branchement à chaud.	PC
	2613-R	Module optique SFP, fibre unique monomode 1.25G TX1550nm/ RX1310nm, distance de transmission: 20km, interface LC. Prise en charge de la fonction DDM et du branchement à chaud.	PC
	2612-T-SC	Module optique SFP, fibre unique monomode 1.25G TX1310nm/ RX1550nm, distance de transmission: 20km, interface SC. Prise en charge de la fonction DDM et du branchement à chaud.	PC
	2613-R-SC	Module optique SFP, fibre unique monomode 1.25G TX1550nm/ RX1310nm, distance de transmission: 20km, interface SC. Prise en charge de la fonction DDM et du branchement à chaud.	PC
Puissance MOdule	2633	Le module optique 1.25G SFP est transféré au port RJ4510/100/1000M.	PC
10G OuPtiqueMOdule	6630	Module optique de SFP, 10G double fibre multimode 850nm, distance de transmission: 300m, interface de LC. Fonction de soutien DDM et branchement chaud.	PC
	7832	Module optique de SFP, 10G double fibre monomode 1310nm, distance de transmission: 20km, interface de LC. Fonction de soutien DDM et branchement chaud.	PC
	7832-33	Module optique de SFP, 10G fibre simple monomode TX1330nm/ RX1270nm, distance de transmission: 20km, interface de LC. Fonction de soutien DDM et branchement chaud.	PC
	7832-27	Module optique SFP +, fibre unique monomode 10G TX1270nm/ RX13300nm, distance de transmission: 20km, interface LC. Prise en charge de la fonction DDM et du branchement à chaud.	PC

PRODUIT CONNEXES

Modèle	Description
ONV-POE58036PFM	L3Commutateur PoE géré avec16* 10/100/1000M RJ45PortsEt8* 10/100/1000Base-TRJ45Ou 8100/1000Base-X SFPFibreComboPortsEt41/10GLiaison montanteSFP +FibrePorts.Port 1-24Peut prendre en charge la norme IEEE 802.3 af/at PoE. Il alimentation intégrée et 1U/19 ”installation de l'armoire.
ONV-POE58052PFM	L3Commutateur PoE géré avec48* 10/100/1000M RJ45PortsEt 4*1/10GLiaison montanteSFP +FibrePorts.Port 1-48Peut prendre en charge la norme IEEE 802.3 af/at PoE. Il alimentation intégrée et 1U/19 ”installation de l'armoire.

SPÉCIFICATION TECHNIQUE

Modèle	ONV-POE58028PFM	ONV-POE58028PFM-at
Caractéristiques d'interface
FixePOrt	1 * Console RS232 port (115200,N,8,1) Ports fibre SFP de liaison montante 41/10G (données) Ports PoE 2410/100/1000Base-T (données/puissance)
Port Ethernet	Port 1-24 peut prendre en charge 10/100/1000BaseT auto-détection, full/semi-duplex MDI/ MDI-X auto-adaptation
Paire torsadée Transmission	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou UTP ultérieur (≤ 100 mètres) 1000BASE-T: Cat5e ou UTP ultérieur (≤ 100 mètres)
Port de fibre optique	Le port de fibre optique de 1/10G SFP, défaut aucun incluent le module optique (module optique unimodal/à plusieurs modes de fonctionnement, fibre simple facultative/double de fibre. LC)
Extension de port de fibre optique	Extension du module optique Turbo overclocking 2.5G et réseau en anneau
Câble optique/Distance	Multi-mode: 850nm / 0-500m, 0-300m(10G) Monomode: 1310nm / 0-40km, 1550nm / 0-120km
Paramètre de puce
Type de gestion de réseau	L3
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-LR/SR, IEEE 802.3x
Mode d'expédition	Stocker et avancer (pleine vitesse de fil)
Capacité de commutation	128Gbps (non bloquant)
Expédition Taux @ 64 octets	95.23Mpps
CPU	800MHz
DRAM	1GB
FLASH	128MB
MAC	16K
Mémoire tampon	12MB
JumboFRamé	12KB
LED Indicateur	Système: SYS (jaune), Réseau: Lien/Acte (jaune), PoE: PoE (vert), Port fibre: L/A (vert)
Interrupteur de réinitialisation	Oui, maintenez l'interrupteur enfoncé pendant 10 secondes et relâchez-le pour rétablir les réglages d'usine
PoE et alimentation électrique
POEPort	Port 1-24
POEGestion	Affichage de l'état de travail PoE, port PoE marche/off, distribution de puissance af/at
Pin d'alimentation électrique	1/2 (-) 3/6 ()
Max Puissance par port	30W, IEEE 802.3 af/at
PWR total/Tension d'entrée	400W/ (AC100-240V)	600W/ (AC100-240V)
Consommation de puissance	Veille <20W, pleine charge <380W	Veille <22W, pleine charge <600W
Alimentation électrique	Alimentation intégrée, AC100 ~ 240V 50-60Hz, 5.0A	Alimentation intégrée, AC100 ~ 240V 50-60Hz, 6.6A
Paramètre physique
Opération TEMP/humidité	-20 ~ + 55 °C, 5% ~ 90% HR sans condensation
Stockage TEMP/Humidité	-40 ~ + 75 °C, 5% ~ 95% HR sans condensation
Dimension(L * W * H)	44029044.5mm
Poids net/brut	4.0kg / 4.8kg	4.3kg / 5.2kg
Installation	Bureau, armoire 1U/19''
Certification et garantie
Protection contre la foudre	Protection contre la foudre: 4KV 8/20us, niveau de protection: IP30
Certification	CCC, marquage CE, commercial, EN62368-1 CE/LVD, FCC Partie 15 Classe B, RoHS
Garantie	3 ans, entretien à vie.
Caractéristique de gestion réseau
Interface	Contrôle de flux IEEE802.3x (duplex intégral) Mécanisme de protection d'exception de port Configuration du cadre Jumbo, max 12000 octet Gestion d'écoulement en temps réel du port (intervalle de débit) Module optique DDMI diagnostic numérique en temps réel Suppression des tempêtes de diffusion en fonction du taux de port Port EEE Green Ethernet Configuration et vue d'état d'économie d'énergie Limitez le taux de trafic de paquets sur les ports entrants et sortants, la mini granularité 16Kbps et max 1Gbps
L3 Routage	Routage IPV4 à coût égal Protocole NG, entrées max1000 Protocole ARP, max 1000 entrées IPV4/IPV6 VRRP, le groupe max est 255 Pingv6, Telnetv6, TFTPv6, DNSv6, ICMPv6 L'interface IPV4/IPV6 VLANIF prend en charge jusqu'à 128 L'itinéraire statique IPV4/IPV6/route par défaut prend en charge jusqu'à 128 entrées Fonction de gestion de réseau L3, gestion à double pile IPV4/IPV6 Routage dynamique IPV4, RIPv6/v2, OSPFv2, BGP4 , 4000 entrées de routage Gestion du routage dynamique IPV6 OSPFv3, BGP , RIPng, IPV6, entrées de routage 1000 Routage et transfert de la couche 3, prise en charge de la communication entre différents segments de réseau et différents VLAN
VLAN	VLAN basé sur MAC, VLAN basé sur le protocole Configuration de port d'accès, coffre, hybride, protocole VLAN GVRP (4K) VLAN basé sur le port, IEEE802.1q, VLAN vocal, configuration QinQ
Agrégation des ports	Agrégation dynamique LACP, agrégation statique Max 14 groupes d'agrégation et 8 ports par groupe.
Arbre à sonner	Garde BPDU STP, filtrage BPDU et transfert BPDU STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Réseau d'anneau ERPS	Réseau d'anneau ERPS, temps de récupération inférieur à 20ms, ITU-T G.8032
Multidiffusion	MLD Snooping, Multidiffusion VLAN Déconnexion rapide de l'utilisateur, MVR (enregistrement VLAN multicast) IGMP Snooping v1/v2/v3 et 1024 groupes de multidiffusion au plus
Mirroring	Réalisation du trafic bidirectionnel pour les ports de base Prend en charge la mise en miroir de 1 à plusieurs, prend en charge jusqu'à 4 sessions de port
QoS	Algorithme de planification de la file d'attente (SP, WRR, SP WRR) Limitation de débit basée sur le débit, redirection basée sur le flux Filtrage de paquets basé sur le flux, 8 * files d'attente de sortie de chaque port Cartographie prioritaire 802.1p/DSCP, QoS Diff-Serv, marque/remarque prioritaire
ACL	ACL d'émission basée sur le port, ACL basé sur le port et le VLAN Filtrage de paquets L2 à L4, correspondant au premier message de 80 octets. Fournissez l'ACL basé sur MAC, l'adresse MAC de destination, la source IP, l'IP de destination, le type de protocole IP, le port TCP/UDP, la plage de port TCP/UDP et le VLAN, etc.
Sécurité	Fonction de limitation du taux de message ARP Suppression des messages diffusés sur le port SSL assure la sécurité de la transmission de données Certification AAA & RADIUS & TACACS Limiter le nombre d'adresses MAC apprises Isolation de port, mécanisme de sauvegarde de données hôte Attaque anti-DoS, fonction de détection d'intrusion ARP Fonction de liaison quadruple du port IP MAC VLAN Protection d'adresse de source IP, trou noir d'adresse MAC Gestion hiérarchique de l'utilisateur et protection par mot de passe SSH 2.0 fournit un canal crypté sécurisé pour la connexion de l'utilisateur Authentification IEEE802.1X/authentification centralisée d'adresse MAC
DHCP	Client DHCP,DHCP Snooping,DHCPServeur
Gestion	Journal de travail système, protocole de découverte de couche de liaison Horloge NTP, détection de longueur de câble, SNMP V1/V2/V3 Détection de ping, gestion de réseau Web (HTTPS) Gestion de cluster de plate-forme ONV-NMS (SNMP LLDP) Récupération en un clic, Afficher l'état d'utilisation en temps réel du processeur Gestion du téléchargement et du téléchargement de fichiers FTP, TFTP, Xmodem, SFTP Console/Modem AUX/Telnet/ SSH2.0 Configuration de la ligne de commande CLI
Système	Navigateur Web: Mozilla Firefox 2.5 ou supérieur, Google Chrome V42 ou supérieur, Cat5 et câble Ethernet supérieur TCP/IP, adaptateur réseau et système d'exploitation réseau (tel que Microsoft Windows, Linux, Mac OS X) installé sur chaque ordinateur dans le réseau Cat5 et câble Ethernet ci-dessus
