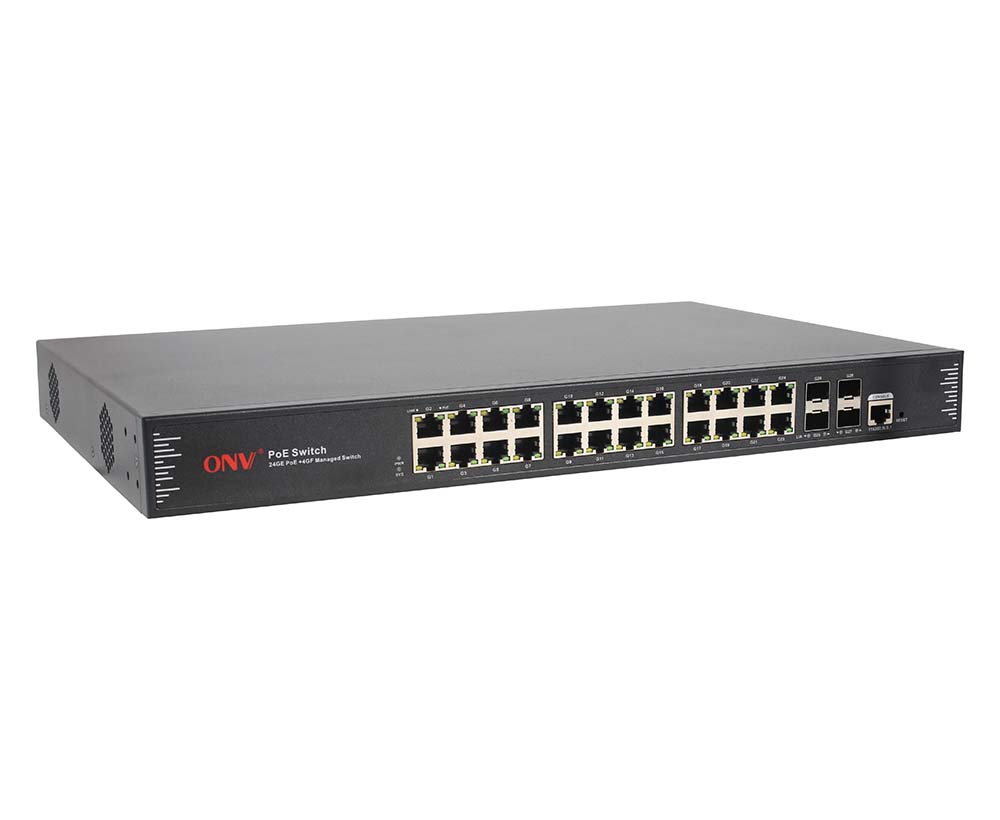

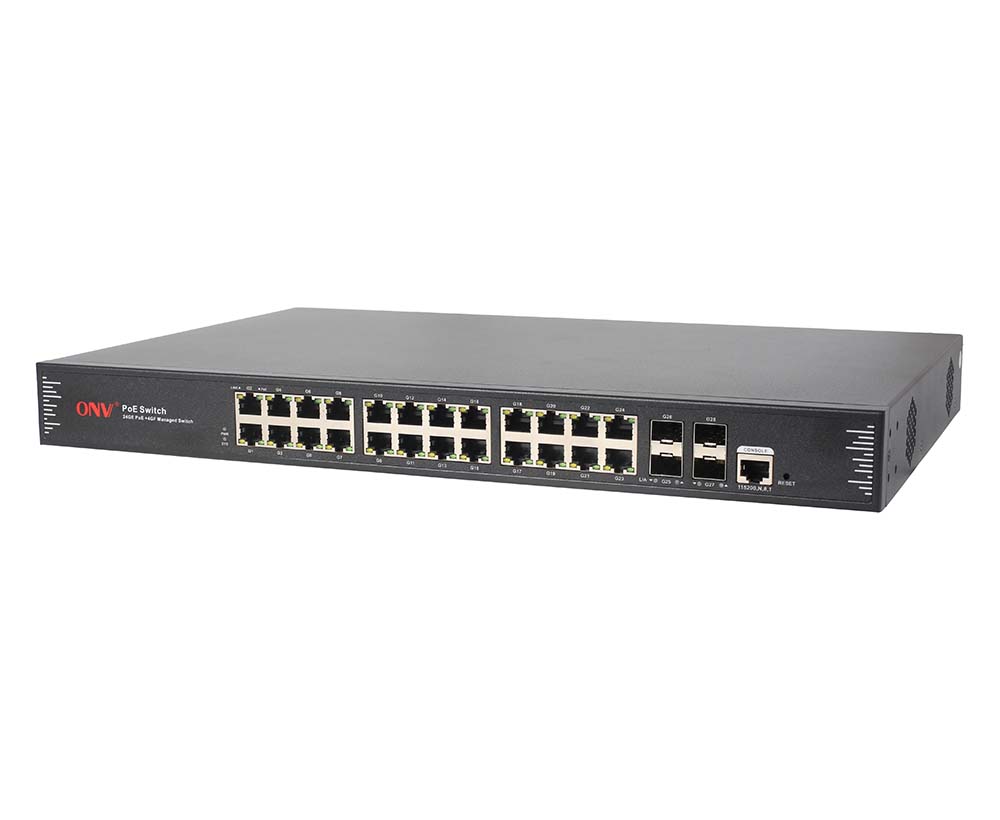

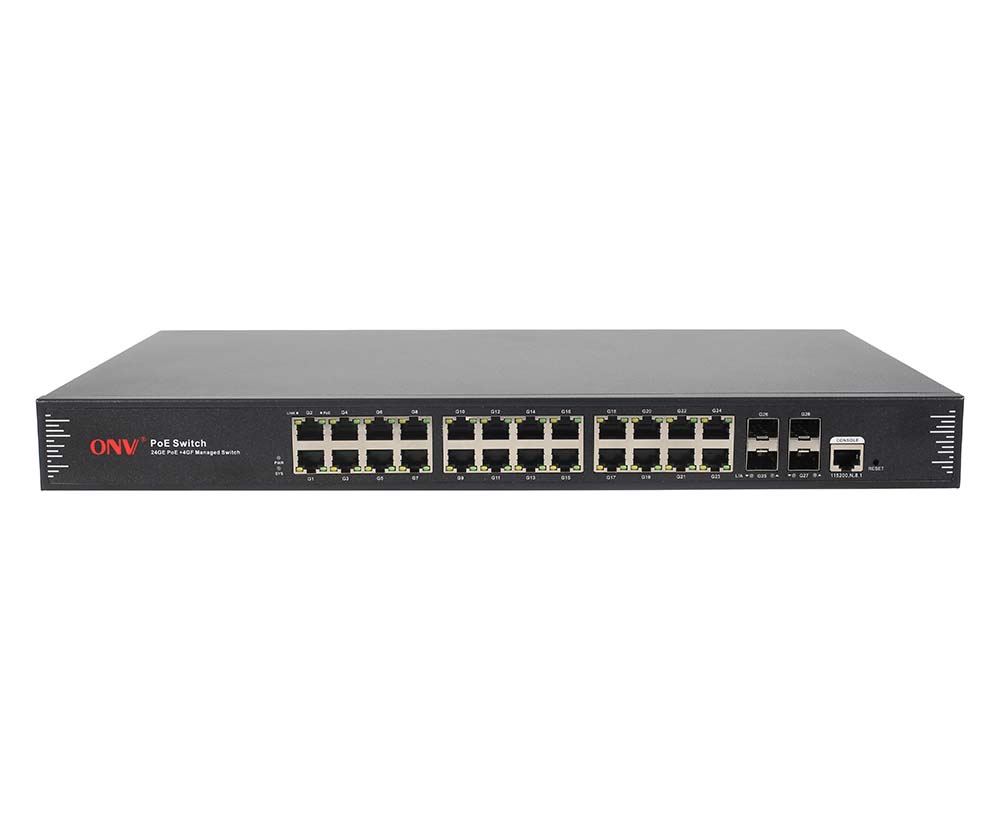

Commutateur PoE géré Gigabit 28-port L2

Modèle： ONV-POE33028PFM

L2 a contrôlé le commutateur de PoE avec les ports RJ45 de 24*10/100/1000M et les ports de fibre de SFP de liaison montante de 4*100/1000M. Le port 1-24 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il intégré 400W alimentation et 1U/19 "installation de l'armoire.

Je veux faire une enquête

Aperçu
Spécification technique

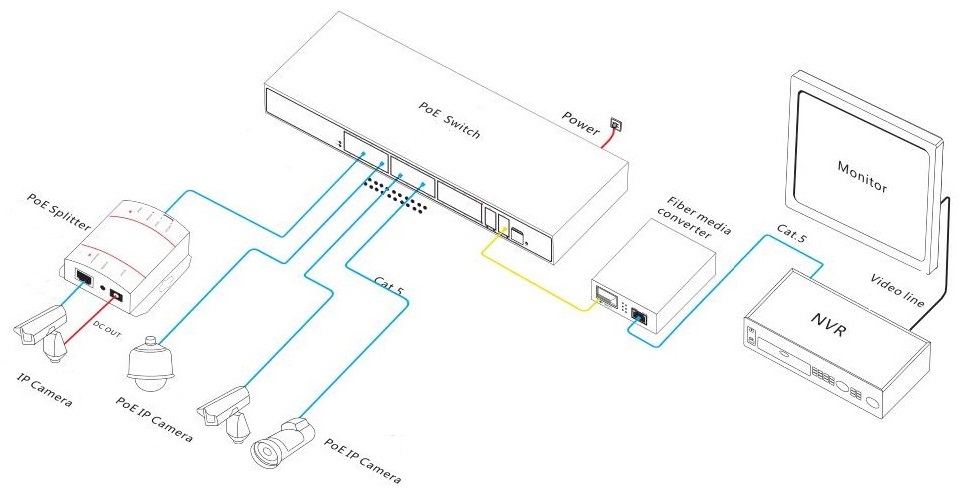

Application
Documents
Produits connexes

APERÇU

Le ONV-POE33028PFM est un commutateur de fibre PoE géré par Gigabit développé indépendamment par ONV. Il dispose de ports RJ45 adaptatifs 24*10/100/1000Base-T et 4*100/1000Base-XLiaison montanteSFPFibrePorts. Port 1-24PeutSoutien IEEE 802.3Standard af/at PoE et puissance PoE à port unique jusqu'à 30W. En tant que dispositif d'alimentation PoE, il peut détecter et identifier automatiquement les appareils alimentés qui répondent aux normes et les alimenter via des câbles réseau. Il peut alimenter l'équipement terminal PoE tel que l'AP sans fil, caméra IP, IPTéléphone et construction d'interphones de contrôle d'accès visuel via des câbles réseau pour répondre aux environnements réseau qui nécessitent une alimentation PoE haute densité. Il convient aux hôtels, campus, parcs, supermarchés, sites pittoresques, dortoirs d'usine et petites et moyennes entreprises pour établir des réseaux rentables.

Le ONV-POE33028PFMA L2 + fonctions de gestion de réseau. ÇaPeutPrise en charge de la gestion IPV4 et du transfert de routage statique, mécanismes de protection de sécurité complets, ACL complet/Politiques de QoS et fonctions VLAN riches, ce qui facilite la gestion et la maintenance. Prend en charge plusieurs protocoles de redondance réseau RSTP (<50ms) pour améliorer la sauvegarde des liens et la fiabilité du réseau. Lorsqu'un réseau unidirectionnelle échoue, la communication peut être rapidement rétablie pour assurer une communication ininterrompue des transmissions importantes. Selon les besoins de l'application, la gestion de l'alimentation PoE, le contrôle de flux de port, la division VLAN, QoS et d'autres configurations de service d'application peuvent être effectuées par des méthodes de gestion de réseau telles que Web, CLI, SNMP, et Telnet.

CARACTÉRISTIQUE

Accès Gigabit, liaison montanteSFPFibrePort

Prend en charge la transmission de vitesse de fil sans blocage.

Prend en charge le duplex intégral basé sur IEEE802.3x et le semi-duplex basé sur la contre-pression.

Gigabit de soutienRJ45Combinaison de port et de port Gigabit SFP, qui permet aux utilisateurs de créer un réseau de manière flexible pour répondre aux besoins de divers scénarios.

Alimentation intelligente PoE

Prend en charge la fonction de gestion de réseau PoE, la visualisation de l'état d'alimentation de port, etc. grâce à la configuration de gestion de réseau.

Conformez-vous à la norme d'alimentation IEEE 802.3 af/at PoE, identifiez automatiquement l'équipement PoE pour l'alimentation.

2Les ports RJ45 4*10/100/1000Base-T prennent en charge la puissance PoE pour répondre aux besoins d'alimentation en matière de surveillance de sécurité, de systèmes de conférence téléphonique, de couverture sans fil et d'autres scénarios.

ForteCapacité de traitement des entreprises

Soutien IEEE 802.1Q VLAN.

Le protocole d'arborescence couvrant RSTP du réseau RSTP élimine les boucles de la couche 2 et réalise la sauvegarde des liens.

Des appuisIGMP Snooping V1/V2Pour répondre aux besoins de la vidéosurveillance multi-terminaux haute définition et de l'accès à la vidéoconférence.

Prend en charge QoS, trois modes de priorité basés sur le port, 802.1P et basés sur DSCP, et quatre algorithmes de planification de file d'attente: SP, WRR etWFQ.

L'agrégation statique et l'agrégation dynamique augmentent efficacement la bande passante de liaison, permettent un équilibrage de charge et une sauvegarde de liaison, et améliorent la fiabilité de la liaison.

Prise en charge de l'ACL pour filtrer les paquets de données en configurant les règles de correspondance, les opérations de traitement et les autorisations de temps pour fournir des stratégies de contrôle d'accès de sécurité flexibles.

Sécurité

Isolement des ports et contrôle des tempêtes.

L'authentification 802.1X fournit des fonctions d'authentification pour les ordinateurs LAN et contrôle l'état d'autorisation des ports contrôlés en fonction des résultats d'authentification.

Stable et fiable

CCC,CE, FCC, RoHS.

Le panneau convivial peut afficher l'état de l'appareil via l'indicateur LEDDe PWR, PoE,EtLien.

L'utilisation d'une alimentation auto-développée avec une conception à haute redondance offre une puissance de sortie PoE stable et à long terme.

Consommation de puissance faible,AvecVentilateur,GLogement en métal en acier alvanisé,EtExcellente dissipation thermique pour assurer le fonctionnement stable du commutateur.

Gestion facile des opérations et des opérations

Surveillance CPU, surveillance de la mémoireEtDétection de ping.

SLes journaux ystem et les statistiques du trafic portuaire facilitent l'optimisation et la transformation du réseau.

LLDP facilite le système de gestion de réseau pour interroger et déterminer l'état de communication du lien.

Gestion du réseau Web, CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet et d'autres méthodes de gestion et de maintenance diversifiées.

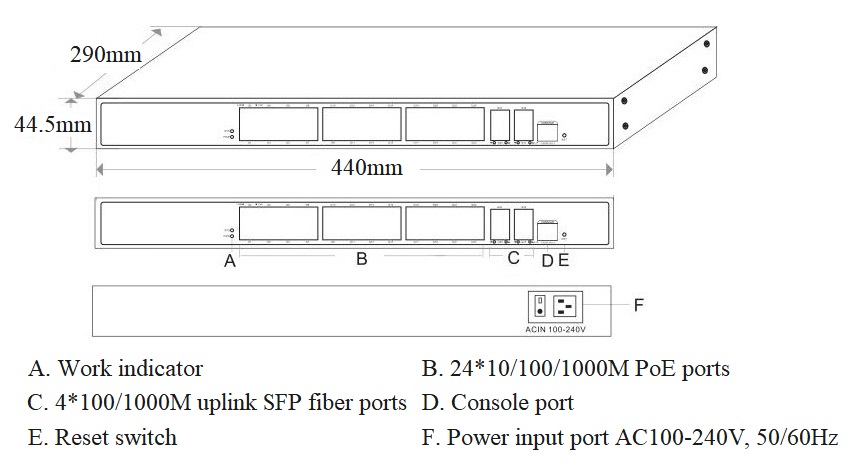

DIMENSION

COMMANDE DES INFORMATIONS

Modèle	Description	Alimentation intégrée
ONV-POE33028PFM	Commutateur PoE géré L2 avec ports RJ45 2410/100/1000M et ports fibre SFP de liaison montante 4100/1000M. Le port 1-24 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il alimentation intégrée et 1U/19 ”installation de l'armoire.	400W
ONV-POE33028PFM-at		600W
Remarque:Le module optique n'est pas inclus et doit être acheté.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur PoE géré par gigabit à 28 ports	1	ENSEMBLE
	Câble d'alimentation AC	1	PC
	Câble adaptateur RJ45-DB9	1	PC
	Kit de montage (oreille suspendue)	1	ENSEMBLE
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
1.25G optique Module	2630	Module optique SFP, double fibre multimode 1.25G 850nm, distance de transmission: 550m, interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2632	Module optique SFP, double fibre monomode 1.25G 1310nm, distance de transmission: 20km, interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2612-T	Module optique SFP, fibre unique monomode 1.25G TX1310nm/ RX1550nm, distance de transmission: 20km, interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2613-R	Module optique SFP, fibre unique monomode 1.25G TX1550nm/ RX1310nm, distance de transmission: 20km, interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2612-T-SC	Module optique SFP, fibre unique monomode 1.25G TX1310nm/ RX1550nm, distance de transmission: 20km, interface SC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2613-R-SC	Module optique SFP, fibre unique monomode 1.25G TX1550nm/ RX1310nm, distance de transmission: 20km, interface SC. Prend en charge la fonction DDM et le branchement à chaud.	PC
Module de puissance	2633	Le module optique 1.25G SFP est transféré au port RJ4510/100/1000M.	PC

SPÉCIFICATION TECHNIQUE

Modèle	ONV-POE33028PFM	ONV-POE33028PFM-at
Caractéristiques d'interface
FixePOrt	1 * Console RS232 port (115200,N,8,1) Ports PoE 2410/100/1000Base-T (données/puissance) 4100/1000Base-X ports fibre SFP liaison montante (données)
Port Ethernet	Port 1-24 peut prendre en charge 10/100/1000Base-T(X) auto-détection, full/semi-duplex MDI/ MDI-X auto-adaptation
Paire torsadée Transmission	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou UTP ultérieur (≤ 100 mètres) 1000BASE-T: Cat5e ou UTP ultérieur (≤ 100 mètres)
Port de fibre optique	Interface de fibre optique gigabit, par défaut aucun module optique inclus (module optique monomode/multimode en option, fibre unique/module optique à double fibre. LC)
Câble optique/Distance	Multi-mode: 850nm /0-550m, mode unique: 1310nm /0-40km, 1550nm /0-120km.
Paramètre de puce
Type de gestion réseau	L2
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Mode de transfert	Stocker et en avant (vitesse de fil complet)
Capacité de commutation	56Gbps (non bloquant)
Taux de transfert @ 64 octets	41.7Mpps
CPU(Hz)	500M
DRAM	1G
Flash	256M
MAC	8K
Mémoire tampon	4.1M
Indicateur LED	Puissance: PWR (jaune), Système: SYS (jaune), Réseau: Lien/Acte (jaune), PoE: PoE (vert), Port fibre: L/A (vert)
Interrupteur de réinitialisation	Oui, réinitialisation d'usine à un bouton
PoE et alimentation électrique
Port PoE	Port 1-24
Gestion PoE	Affichage de l'état de fonctionnement du port PoE, distribution de puissance de sortie du port PoE, marche/coupure PoE, distribution de puissance af/at
Pin d'alimentation électrique	1/2 (-) 3/6 ()
Max Puissance Par Port	30W, IEEE 802.3 af/at
PWR total/Tension d'entrée	400W/ (AC100-240V)	600W/ (AC100-240V)
Consommation de puissance	Veille <18W, pleine charge <380W	Veille <22W, pleine charge <600W
Alimentation électrique	Alimentation intégrée, AC100 ~ 240V 50-60Hz, 5.0A	Alimentation intégrée, AC100 ~ 240V 50-60Hz, 6.6A
Paramètre physique
Opération TEMP/humidité	-20 °C ~ + 55 °C, 5% ~ 90% HR sans condensation
Stockage TEMP/Humidité	-40 °C ~ + 75 °C, 5% ~ 95% HR sans condensation
Dimension (L * W * H)	44029044.5mm
Poids net/brut	3.8kg/ 4.7kg	4.1kg/ 5.1kg
Installation	Bureau, armoire 1U/19”
Certification et garantie
Protection contre la foudre	Protection contre la foudre: 4KV 8/20us, niveau de protection: IP30
Certification	CCC, marquage CE, commercial, EN62368-1 CE/LVD, FCC Partie 15 Classe B, RoHS
Garantie	3 ans, entretien à vie.
Caractéristique de gestion réseau
Interface	Contrôle de flux IEEE802.3x (duplex intégral) Suppression des tempêtes de diffusion en fonction du taux de port Gestion du trafic en temps réel du port (intervalle de débit) Limitez le taux de trafic de paquets sur les ports entrants et sortants, la mini granularité est de 16Kbps et le maximum est de 1Gbps
Caractéristique L3	Route statique IPV4/itinéraire par défaut
VLAN	VLAN basé sur le port (4K), VLAN basé sur le protocole IEEE802.1q, Configuration portuaire d'accès, Tronc, Hybride
Agrégation des ports	Agrégation dynamique LACP, Agrégation statique Max 14 groupes d'agrégation et 8 ports par groupe
Arbre à sonner	RSTP (IEEE 802.1w)
ERPS	ERPSv2
Multidiffusion	Multidiffusion VLAN, mécanisme de sortie rapide de l'utilisateur, IGMP snooping v1/v2
Port Mirroring	Mirroring de données bidirectionnel basé sur le port
QoS	Cartographie prioritaire 802.1p/ DSCP, QoS Diff-Serv Algorithme de planification de la file d'attente (SP, WRR, WFQ) Limite de débit basée sur le débit, filtrage de paquets basé sur le flux Redirection basée sur le flux, 8 * files d'attente de sortie de chaque port
ACL	ACL basé sur port et livré par VLAN La fonction de filtrage de paquets L2-L4 peut correspondre aux 80 premiers octets du paquet et fournir des informations basées sur l'adresse MAC source, l'adresse MAC de destination, l'adresse IP source, l'adresse IP de destination, le type de protocole IP, port TCP/UDP, plage de ports TCP/UDP pour définir l'ACL.
Sécurité	Isolement du port, suppression des messages de diffusion du port Certification IEEE802.1X basée sur Port et Mac Gestion hiérarchique de l'utilisateur et protection par mot de passe Certification AAA et RADIUS, protection des adresses de source IP
DHCP	Client DHCP,DHCP Snooping
Gestion	Gestion du réseau Web (https), Détection Ping Gestion de cluster de plate-forme ONV-NMS (SNMP LLDP) Récupération en un clic, Afficher l'état d'utilisation en temps réel du processeur Protocole de découverte de couche de liaison (LLDP), journal des travaux système Console/configuration Telnet et CLI, SNMP V1/V2/V3 Horloge NTP, téléchargement de fichiers HTTP et gestion de téléchargement
Système	Navigateur Web: Mozilla Firefox 2.5 ou supérieur, Google Chrome V42 ou supérieur, Cat5 et câble Ethernet supérieur TCP/IP, adaptateur réseau et système d'exploitation réseau (tel que Microsoft Windows, Linux, Mac OS X) installé sur chaque ordinateur dans le réseau Cat5 et câble Ethernet ci-dessus
