Émetteur-récepteur optique 10 Gb/s SFP 1310nm 20km

Modèle： 7832-G

Je veux faire une enquête

Aperçu
Spécification technique
Application
Documents
Produits connexes

Description

Le7832-GSFP enfichable à petit facteur de forme amélioréDes émetteurs-récepteurs sont conçus pour l'usage dans des liens de l'Ethernet 10G jusqu'à20km sur la fibre SingleMode. Ils sont conformes aux SFF-8431,SFF-8432 et IEEE802.3ae10GBASE-LR/LW. Les conceptions d'émetteur-récepteur sont optimisées pour des performances élevées et rentables pour fournir aux clients les meilleures solutions pour la télécommunication.

Caractéristique

Connecteur duplex de LC

Faible consommation d'énergie <1W

Empreinte SFP enfichable à chaud

Prise en charge des débits binaires de 9,95 à 10,5 Gb/s

Interface diagnostique de moniteur de Digital

Température de fonctionnement:-40 ~ 85℃

Applicable pour2Connexion SMF 0km

Interface électrique conforme à SFF-8431

Non refroidi1310nm DFB émetteur, PIN photo-détecteur

Interface optique conforme à IEEE 802.3ae 10GBASE-LR

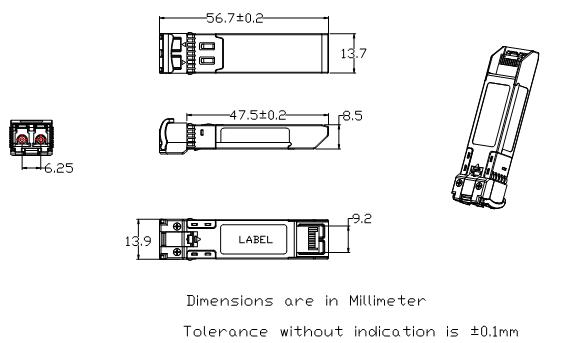

Dimension

ACote maximale bsolute

Paramètre	Symbole	Min.	-Max.	Unité
Tension d'approvisionnement	Vcc	-0,5	4.0	V
Température de stockage	TS	-40	85	°C
Humidité relative	RH	0	85	%

Remarque:Un stress supérieur aux valeurs absolues maximales peut causer des dommages permanents auÉmetteur-récepteur.

GCaractéristique de fonctionnement eneral

Paramètre	Symbole	Min.	Typ	-Max.	Unité
Taux de données		9.953	10.3125	10.518	Gb/s
Tension d'approvisionnement	Vcc	3.13	3.3	3.47	V
Courant d'approvisionnement	Icc5			285	MA
Temp de cas d'opération.	Tc	-40		85	°C

Caractéristique électrique

Paramètre	Symbole	Min.	Typ	-Max.	Unité	Remarque
Émetteur
Swing d'entrée de données différentielles	VINPP	180		700	MVpp	1
Transmettez la tension de désactivez	VD	VCC-0.8		Vcc	V
Transmettez permettent la tension	VEN	Vee		Vee 0,8	V
Impédance différentielle d'entrée	Rin		100		Ω
Récepteur
Balançoire différentielle de sortie de données	Vout,Pp	300		850	MVpp	2
Temps de montée de sortie et temps de chute	Tr, Tf	28			PS	3
LOS affirmé	VLOS_F	VCC-0.8		Vcc	V	4
LOS de-affirmé	VLOS_N	Vee		Vee 0,8	V	4

Remarque:

1.Connecté directement aux broches d'entrée de données TX. Couplage AC des broches dans le pilote laser IC.

2.Dans la terminaison différentielle 100Ω.

3.20-80%. Mesuré avec le panneau d'essai de conformité de module et le modèle d'essai d'OMA. Utilisation de quatre 1 etLa séquence de quatre 0 dans la PRBS 9 est une alternative acceptable.

4.LOS est une sortie à collecteur ouvert. Devrait être tiré vers le haut avec 4.7kΩ-10kΩ sur la carte hôte. NormalL'opération est logique 0; la perte de signal est logique 1.

OCaractéristique ptical

Paramètre	Symbole	Min.	Typ	-Max.	Unité	Remarque
Émetteur
Longueur d'onde de fonctionnement	Λ	1260	1310	1355	Nm
Ave. output power (Enabled)	PAVE	-5		1	DBm	1
Side-Mode Suppression Ratio	SMSR	30			DB
Ratio d'extinction	ER	4	4.5		DB
Largeur spectrale RMS	Δλ			1	Nm
Temps de montée/chute (20% ~ 80%)	Tr/Tf			50	PS	2
Pénalité de dispersion	TDP			3.2	DB
Bruit d'intensité relative	RIN			-128	DB/Hz
Oeil optique de sortie	Conforme à la norme IEEE 0802.3ae
Récepteur
Longueur d'onde de fonctionnement		1270		1600	NM
Dôme Sensibilité du récepteur(À)ER = 4,5) \ N	PSEN1 pièces de rechange			-13,6	Ms à avoir	3 PCs
Dôme Sensibilité du récepteur(À)ER = 6) \ N	Pièces de rechange PSEN2			14,4	Ms à avoir	3
Surcharge	PAVE			0.5	DBm
LOS Affirmer	Pa	-30			DBm
LOS De-affirmer	Pd			-18	DBm
LOS Hystérésis	Pd-Pa	0.5			DB

Notes:

1. Les chiffres de puissance moyenne sont informatifs seulement, selon IEEE 802.3ae.

2. Valide entre 1260 et 1355 nm. BER<10-12,231-1 PRBS.

3. Valable entre 1260 et 1355 nm.Selon IEEE 802.3ae.

Spécification diagnostique numérique

Le7832-GLes émetteurs-récepteurs peuvent être utilisés dans des systèmes hôtes qui nécessitent soitDiagnostics numériques calibrés intérieurement ou extérieurement.

Paramètre

Symbole

Unités

Min.

-Max.

Précision

Remarque

Température de l'émetteur-récepteur

DTemp-E

°C

-5

+ 70

± 5 °C

Tension d'alimentation de l'émetteur-récepteur

DVoltage

2.8

4.0

± 3%

Courant de polarisation de l'émetteur

DBias

± 10%

Puissance de sortie de l'émetteur

DTx-Puissance

DBm

-8

+ 2

± 2dB

Puissance d'entrée moyenne du récepteur

DRx-Puissance

DBm

-16

± 2dB

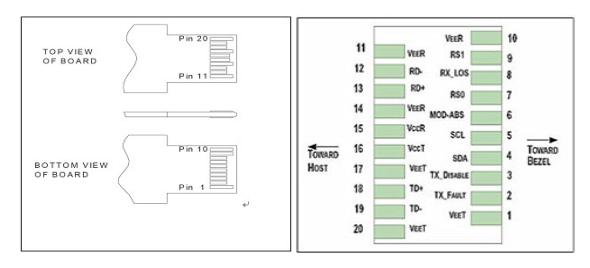

PDans la définition et les fonctions

Goupille	Symbole	Nom/Description
1	VEET [1]	Émetteur au sol
2	Tx_FAULT [2]	Défaut d'émetteur
3	Tx_DIS [3]	Émetteur Désactiver. Sortie laser désactivée sur haute ou ouverte
4	SDA [2]	Ligne de données à interface série à 2 fils
5	SCL [2]	Ligne d'horloge d'interface série à 2 fils
6	MOD_ABS [4]	Module absent. Mise à la terre dans le module
7	RS0 [5]	Taux Sélectionner 0
8	RX_LOS [2]	Perte d'indication de signal. La logique 0 indique le fonctionnement normal
9	RS1 [5]	Taux Sélectionner 1
10	VEER [1]	Récepteur au sol
11	VEER [1]	Récepteur au sol
12	RD-	Récepteur inversé DATA out. AC Couplé
13	RD	Récepteur DATA out. AC Couplé
14	VEER [1]	Récepteur au sol

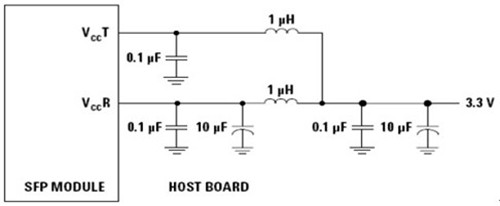

15	VCCR	Alimentation d'énergie de récepteur
16	VCCT	Alimentation d'énergie d'émetteur
17	VEET [1]	Émetteur au sol
18	TD	DONNÉES de l'émetteur dans. AC Couplé
19	TD-	Émetteur inversé DONNÉES dans. AC Couplé
20	VEET [1]	Émetteur au sol

Notes:

1.La terre de circuit de module est isolée de la terre de châssis de module dans le module.

2.SHould être tiré vers le haut avec 4.7k-10k ohms sur la carte hôte à une tension entre 3.15V Et de 3,6 V.

3.Tx_Disable est un contact d'entrée avec un 4.7kΩ-10kΩ pullup à VccT à l'intérieur du module.

4.Mod_ABS est connecté à VeeT ou VeeR dans le module SFP. L'hôte peut tirer ce contact jusqu'à Vcc_Host avec une résistance dans la gamme 4.7kΩ-10kΩ.Mod_ABS est affirmé "Haut" lorsque le module SFP est physiquement absent d'un slot hôte.

5.RS0 et RS1 sont des entrées de module et sont tirées bas à VeeT avec des résistances> 30kΩ dans le module.

SInterface erial pour l'identification et le DDM

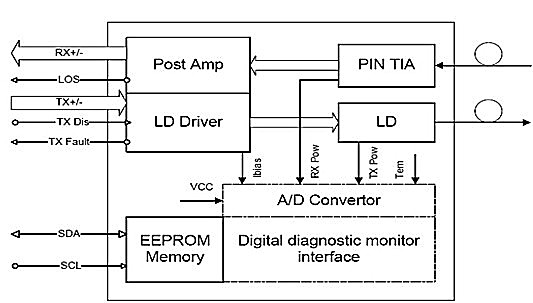

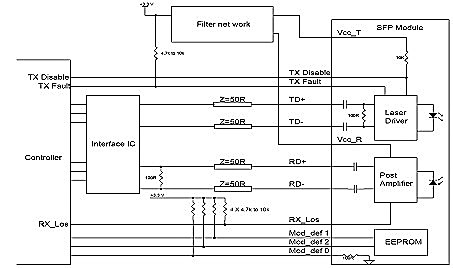

Le7832-GAppui d'émetteur-récepteur le protocole de communication série à 2 fils comme défini dans le SFP MSA. La norme SFP L'ID série permet d'accéder aux informations d'identification qui décrivent les capacités de l'émetteur-récepteur, les interfaces standard, le fabricant et d'autres informations. De plus,CeciLes émetteurs-récepteurs SFP fournissent une interface de surveillance de diagnostic numérique améliorée, qui permet un accès en temps réel aux paramètres de fonctionnement de l'appareil tels que la température de l'émetteur-récepteur, le courant de polarisation laser, la puissance optique transmise, la puissance optique reçue et la tension d'alimentation de l'émetteur-récepteur. Il définit également un système sophistiqué de drapeaux d'alarme et d'avertissement, qui alerte les utilisateurs finaux lorsque des paramètres de fonctionnement particuliers sont en dehors d'une plage normale définie en usine.

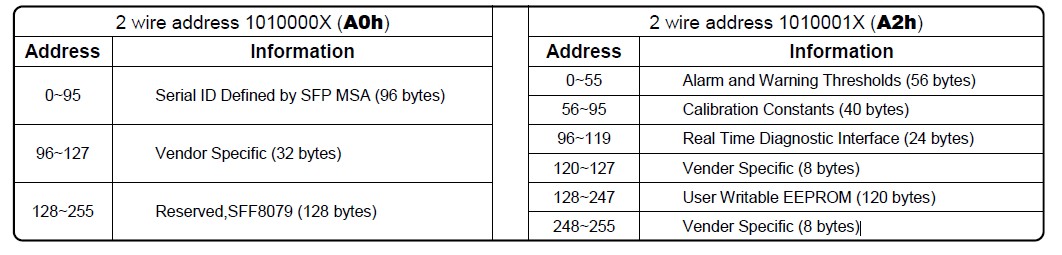

Le MSA de SFP définit une carte de mémoire de 256 octets dans l'EEPROM qui est accessible au-dessus d'une interface série à 2 fils à l'adresse 1010000X(A0h) de 8 bits, ainsi l'interface à l'origine de surveillance utilise l'adresse de 8 bits (A2h), ainsi la carte à mémoire à identification série initialement définie reste inchangée. La structure de la carte mémoire est affichée dansTableau.
